Wyłącznik zmierzchowy twilightSwitch do taśm LED 12–24V BleBox

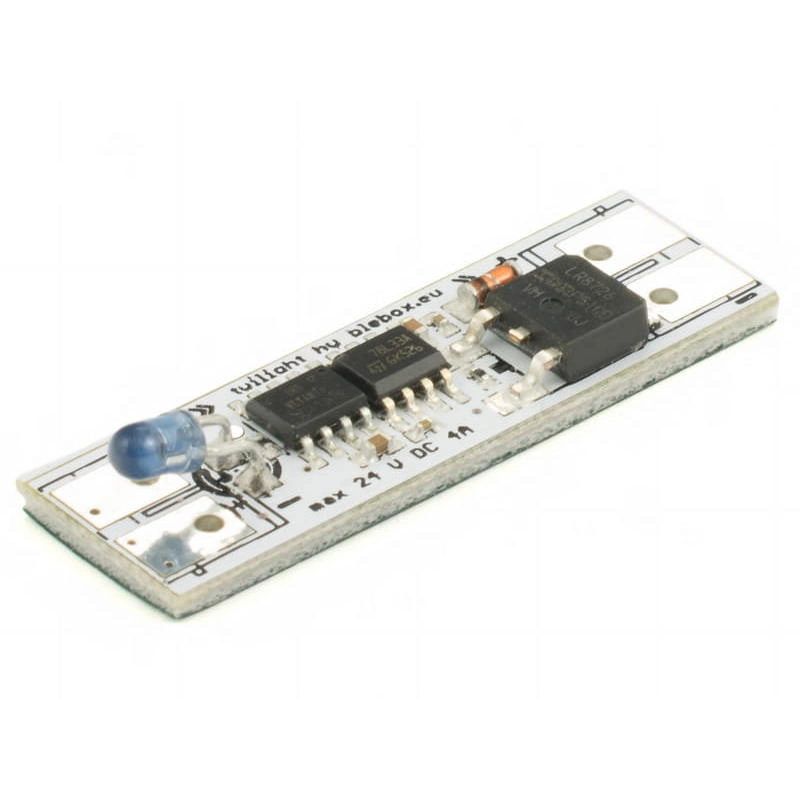

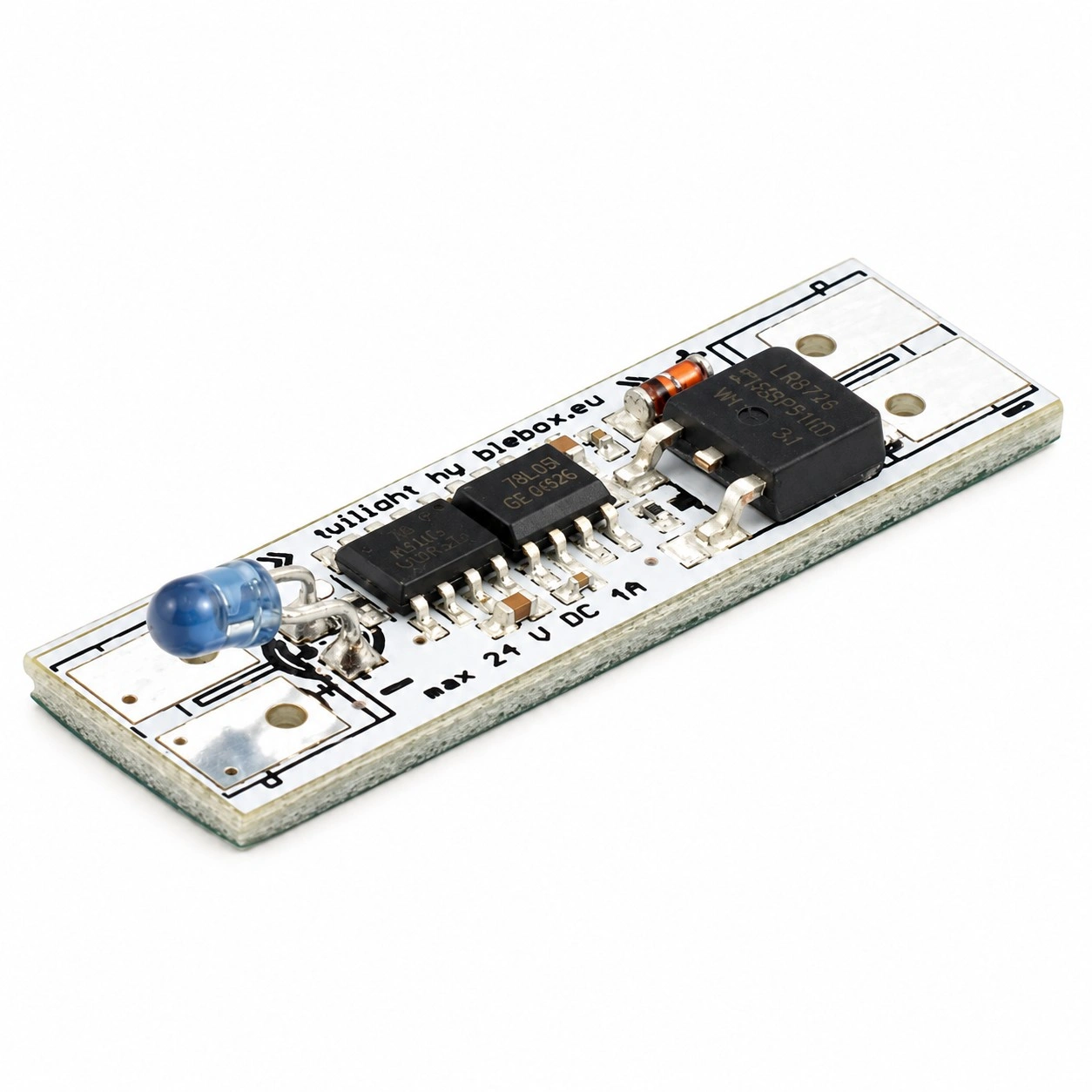

twilightSwitch BleBox to miniaturowy wyłącznik zmierzchowy przeznaczony do współpracy z oświetleniem LED zasilanym napięciem 12–24 V DC. Wbudowany sensor optyczny reaguje na poziom oświetlenia, umożliwiając automatyczne sterowanie podłączoną taśmą LED.

Sterownik obsługuje obciążenie do 5 A, co odpowiada maksymalnej mocy 60 W przy 12 V lub 120 W przy 24 V. Ma automatyczną kalibrację i kompaktowe wymiary 34 × 8 × 3 mm, dzięki czemu może zostać zamontowany w profilu LED lub koszulce termokurczliwej.

Najważniejsze możliwości twilightSwitch

• Automatyczne sterowanie oświetleniem LED: sensor optyczny reaguje na zmianę poziomu światła.
• Zasilanie 12–24 V DC: sterownik jest przeznaczony do niskonapięciowych instalacji LED.
• Obciążenie do 5 A: maksymalnie 60 W przy 12 V lub 120 W przy 24 V.
• Automatyczna kalibracja: zgodnie ze specyfikacją producenta.
• Miniaturowe wymiary: płytka ma 34 × 8 × 3 mm.
• Montaż w profilu LED: niewielkie rozmiary pozwalają umieścić sterownik bezpośrednio w odpowiednio dobranym profilu.
• Niski pobór energii: poniżej 0,1 W.

Automatyczne sterowanie oświetleniem po zmierzchu

twilightSwitch wykorzystuje optyczny sensor zmierzchowy do sterowania podłączonym oświetleniem LED. Dzięki temu nie ma potrzeby ręcznego włączania i wyłączania oświetlenia w zależności od poziomu światła.

Sterownik ma funkcję automatycznej kalibracji. Producent nie zaleca montowania urządzenia w otoczeniu czarnych powierzchni, dlatego miejsce instalacji należy dobrać z uwzględnieniem prawidłowej pracy sensora optycznego.

Do instalacji LED 12 V i 24 V

Wyłącznik pracuje z napięciem 12–24 V DC i może obsługiwać maksymalny prąd 5 A. Oznacza to maksymalną moc obciążenia 60 W w instalacji 12 V oraz 120 W w instalacji 24 V.

Przy doborze taśmy LED należy uwzględnić jej całkowitą moc i nie przekraczać maksymalnego obciążenia sterownika.

Miniaturowy sterownik do profilu LED

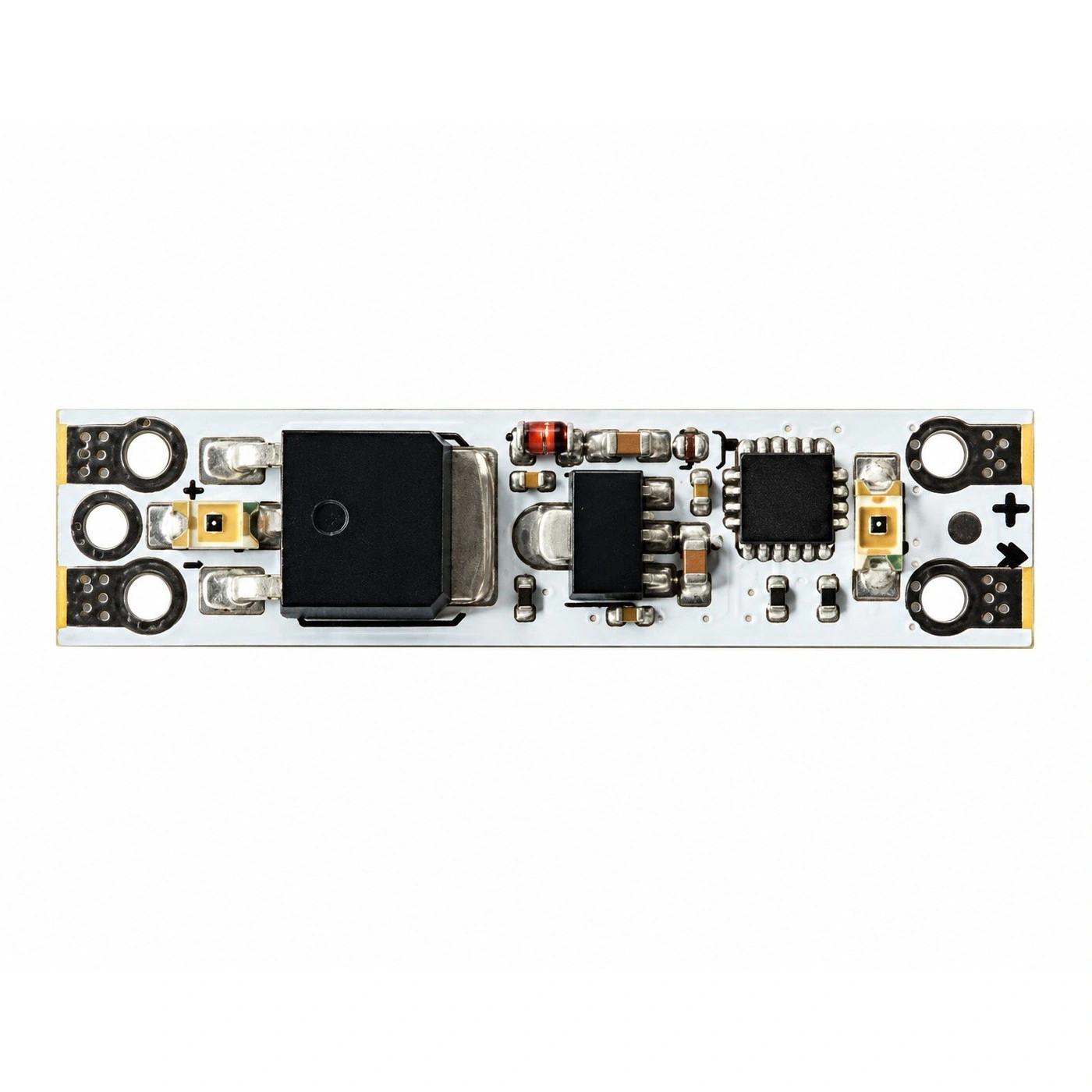

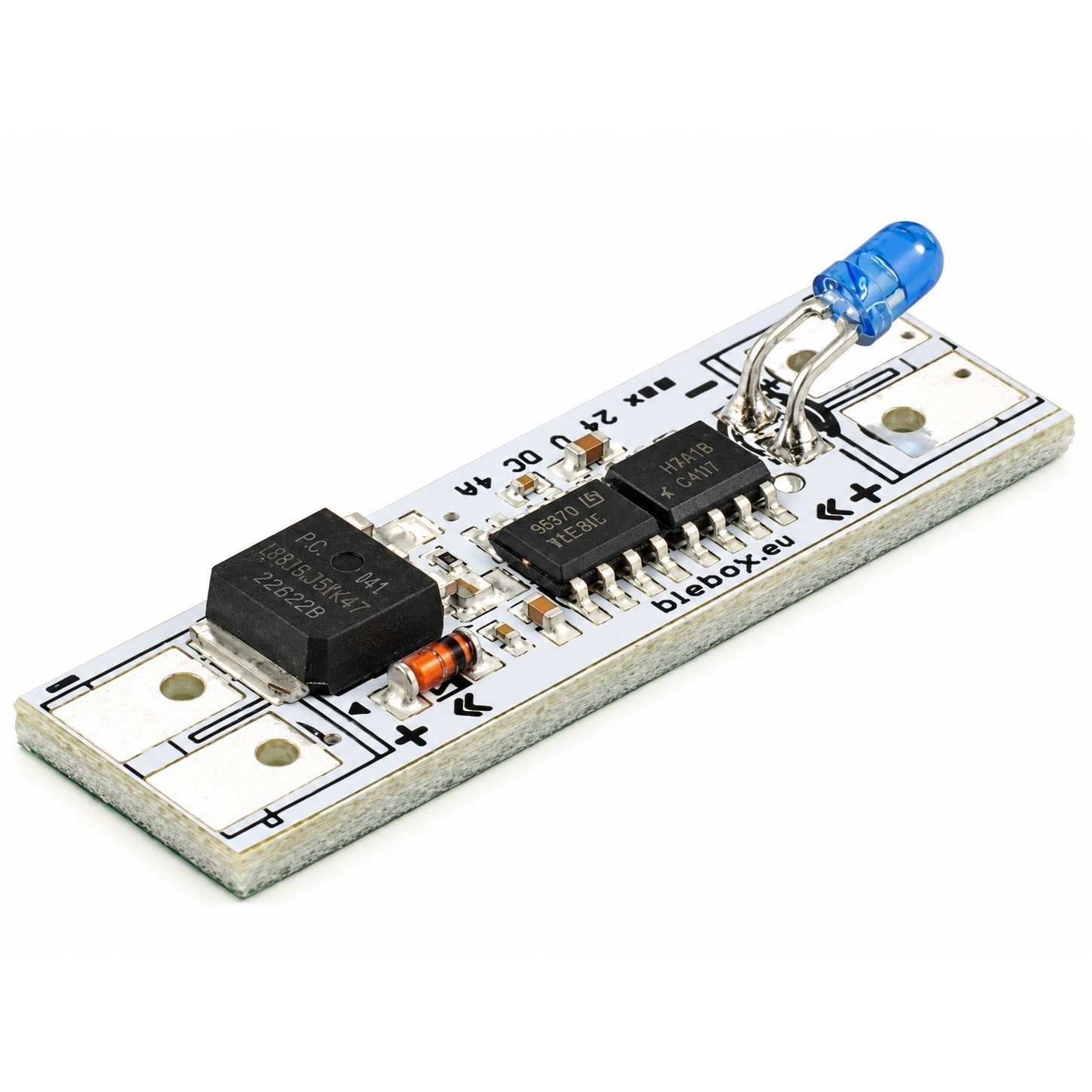

twilightSwitch ma wymiary zaledwie 34 × 8 × 3 mm. Producent przewiduje montaż sterownika w profilu LED lub koszulce termokurczliwej.

Urządzenie ma stopień ochrony IP00, dlatego powinno być zabezpieczone przed niekorzystnymi warunkami środowiskowymi i dostępem osób trzecich. Producent wskazuje montaż w profilu LED lub wewnątrz przezroczystej obudowy sterowanego urządzenia.

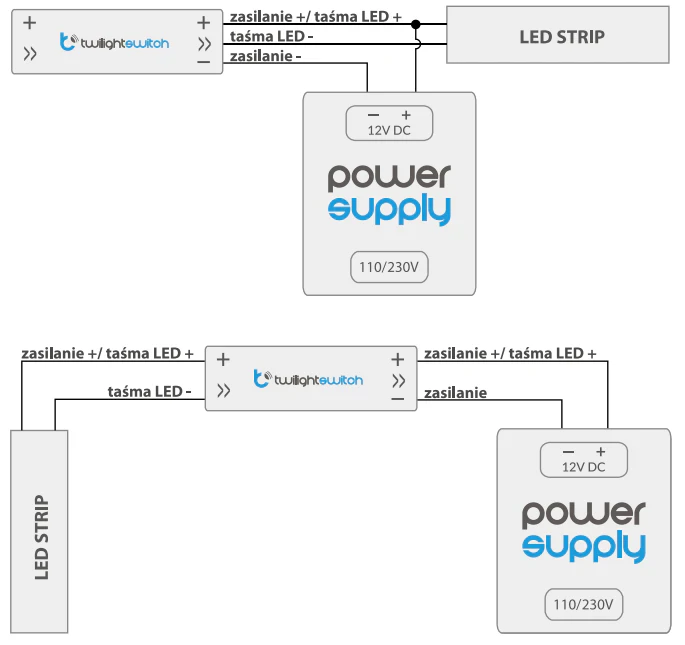

Schemat podłączenia twilightSwitch

Sterownik należy podłączyć pomiędzy zasilaniem a taśmą LED zgodnie z oznaczeniami polaryzacji. Instrukcja producenta przedstawia warianty połączenia twilightSwitch z zasilaczem i taśmą LED.

Uwaga: podczas montażu należy zachować prawidłową polaryzację zasilania i taśmy LED. Wszystkie prace należy wykonywać przy odłączonym napięciu zasilania.

Podłączenie i montaż

W zależności od wersji urządzenia producent przewiduje podłączenie przez lutowanie lub złącze śrubowe. W przypadku lutowania należy uważać, aby nie przegrzać płytki sterownika.

Urządzenie jest wyposażone w pasek taśmy klejącej na spodniej stronie. Przed przyklejeniem powierzchnia powinna zostać oczyszczona i wysuszona.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <0,1
• Maksymalne natężenie prądu [A]: 5
• Maksymalna moc [W]: 60 przy 12 V / 120 przy 24 V
• Sensor: optyczny, zmierzchowy
• Kalibracja: automatyczna
• Sposób montażu: profil LED / koszulka termokurczliwa
• Sposób podłączenia: lutowanie / złącze śrubowe, zależnie od wersji
• Wymiary [mm]: 34 × 8 × 3
• Stopień ochrony: IP00
• Temperatura pracy [°C]: -20 do +50

Zastosowanie

twilightSwitch BleBox jest przeznaczony do automatycznego sterowania oświetleniem LED 12–24 V DC na podstawie poziomu światła. Miniaturowe wymiary pozwalają wykorzystać go w instalacjach, w których sterownik ma zostać umieszczony bezpośrednio w profilu LED lub odpowiednio zabezpieczonej obudowie.

Przy projektowaniu instalacji należy uwzględnić maksymalne obciążenie 5 A, stopień ochrony IP00 oraz wymagania dotyczące prawidłowego umiejscowienia sensora optycznego.
