Zasilacz LED PHILIPS Xitanium 65W dipswitch 200-350mA 120..185V DS 230V gwarancja 5lat

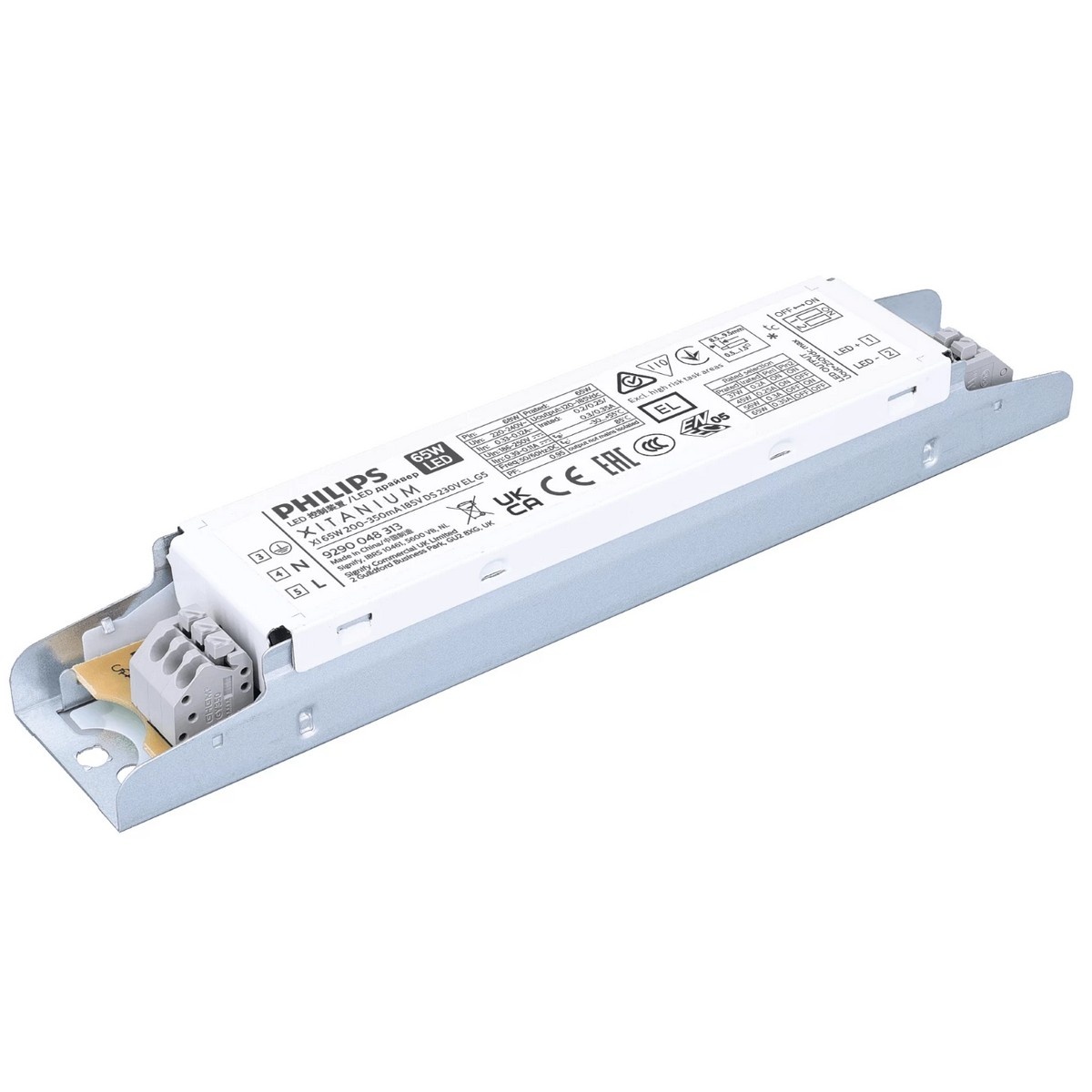

Philips Xitanium Xi 65W 200-350mA 185V DS 230V EL G5 to stałoprądowy zasilacz LED o mocy wyjściowej do 64,7 W, przeznaczony do wbudowania w oprawy oświetleniowe klasy ochronności I. Cztery poziomy prądu wyjściowego – 200, 250, 300 i 350 mA – można ustawić za pomocą przełączników DIP. Zasilacz jest przeznaczony do zasilania kompatybilnych modułów LED, m.in. w liniowych oprawach wpuszczanych, natynkowych i zwieszanych.

Najważniejsze korzyści

• Regulowany prąd wyjściowy – cztery ustawienia DIP Switch umożliwiają dopasowanie prądu do parametrów modułu LED.
• Sprawność 92% – ogranicza straty energii podczas przetwarzania napięcia zasilającego.
• Niskie tętnienia prądu – maksymalnie 4% w zakresie niskich częstotliwości, co wspiera stabilną pracę oświetlenia.
• Współczynnik mocy 0,95 – przy maksymalnej mocy wyjściowej i znamionowym napięciu wejściowym.
• Trwałość 100 000 godzin – deklarowana przy temperaturze punktu Tc wynoszącej 75°C i maksymalnym odsetku awarii 10%.
• Zabezpieczenia elektroniczne – przed zwarciem, przeciążeniem i pracą bez obciążenia, z automatycznym powrotem do działania.

Konstrukcja i regulacja prądu DIP Switch

Zasilacz ma podłużną obudowę o wymiarach 168 × 30 × 21 mm, przeznaczoną do montażu wewnątrz oprawy. Rozstaw otworów montażowych wynosi 156,4 mm.

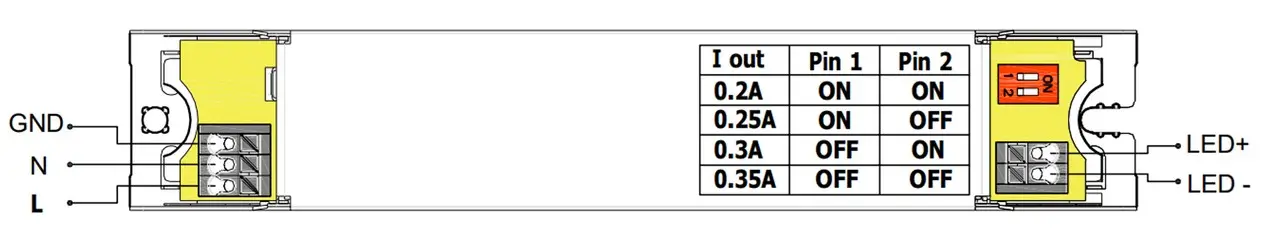

Prąd wyjściowy wybiera się za pomocą dwóch przełączników DIP, zgodnie ze schematem producenta:

• 200 mA: DIP 1 – ON, DIP 2 – ON.
• 250 mA: DIP 1 – ON, DIP 2 – OFF.
• 300 mA: DIP 1 – OFF, DIP 2 – ON.
• 350 mA: DIP 1 – OFF, DIP 2 – OFF.

Fabryczne ustawienie prądu wynosi 350 mA. Przed podłączeniem modułu LED należy dobrać odpowiedni prąd oraz sprawdzić zgodność jego napięcia pracy z zakresem wyjściowym zasilacza.

Parametry techniczne

• Producent: Philips / Signify
• Seria: Xitanium G5
• Typ: zasilacz LED stałoprądowy
• Moc wyjściowa [W]: 24–64,7
• Moc znamionowa wyjściowa [W]: 64,7
• Prąd wyjściowy [mA]: 200 / 250 / 300 / 350
• Napięcie wyjściowe [V DC]: 120–185
• Napięcie wejściowe znamionowe [V AC]: 220–240
• Częstotliwość znamionowa [Hz]: 50–60
• Moc wejściowa znamionowa [W]: 69
• Sprawność [%]: 92
• Współczynnik mocy (PF): 0,95
• THD [%]: 15
• Tętnienia prądu LF [%]: ≤4
• Tętnienia prądu HF [%]: ≤15
• Tolerancja prądu wyjściowego [%]: ±8
• Regulacja prądu: DIP Switch, 4 ustawienia
• Stopień ochrony: IP20
• Klasa ochronności oprawy: I
• Izolacja galwaniczna wejście–wyjście: brak
• Temperatura otoczenia [°C]: od -30 do +55
• Maksymalna temperatura Tc [°C]: 85
• Temperatura Tc dla deklarowanej trwałości [°C]: 75
• Trwałość [h]: 100 000 przy Tc = 75°C
• Długość [mm]: 168
• Szerokość [mm]: 30
• Wysokość [mm]: 21
• Rozstaw otworów montażowych [mm]: 156,4
• Średnica otworów montażowych [mm]: 4,3
• Masa [g]: 110
• Kolor obudowy: biały
• Sposób montażu: do wbudowania w oprawę

Zastosowanie

Philips Xitanium G5 jest przeznaczony do zasilania modułów LED w oprawach liniowych, w szczególności:

• oprawach LED wpuszczanych,
• oprawach liniowych natynkowych,
• oprawach liniowych zwieszanych,
• odpowiednio skonstruowanych oprawach oświetleniowych o podwyższonej szczelności.

Zasilacz ma stopień ochrony IP20, dlatego zastosowanie w oprawach szczelnych wymaga umieszczenia go we właściwie zabezpieczonej obudowie.

Ważne informacje dotyczące instalacji

Jest to zasilacz bez separacji galwanicznej wejścia od wyjścia. Może być stosowany w oprawach klasy ochronności I, z zachowaniem wymagań dotyczących ochrony przeciwporażeniowej i uziemienia.

Producent dopuszcza przewody jednodrutowe i wielodrutowe o przekroju 0,5–1,5 mm². Długość odizolowania przewodów powinna wynosić 8,5–9,5 mm, a maksymalna długość okablowania wyjściowego, łącznie z modułem LED, wynosi 2 m.

Philips Xitanium 65W DIP Switch G5 umożliwia dobór jednego z czterech prądów zasilania bez konieczności stosowania osobnych modeli zasilaczy dla każdej wartości. Przed montażem należy zweryfikować parametry elektryczne modułu LED oraz warunki pracy oprawy.
