BLEBOX Rollergate sterownik bram rolowanych 230V WiFi

rollerGate BleBox to zintegrowany sterownik WiFi do bram rolowanych z silnikiem 230 V AC. Umożliwia sterowanie ruchem bramy w górę i w dół, zatrzymanie napędu oraz – po przeprowadzeniu kalibracji – ustawianie pozycji pośredniej. Obsługa odbywa się lokalnie z 3-przyciskowego panelu dotykowego oraz z aplikacji wBox przez WiFi.

Sterownik ma dwa przeciwsobne wyjścia przekaźnikowe do sterowania napędem, osobne wyjście przekaźnikowe do sygnalizacji oraz wejścia umożliwiające podłączenie dodatkowych przycisków i urządzeń bezpieczeństwa. Obudowa IP44 jest przeznaczona do montażu natynkowego.

Najważniejsze możliwości rollerGate

• Sterowanie bramą rolowaną: urządzenie jest przeznaczone do sterowania silnikiem bramy zasilanym napięciem 230 V AC.
• Sterowanie przez WiFi: obsługa z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet po odpowiedniej konfiguracji.
• 3-przyciskowy panel dotykowy: podświetlana klawiatura pojemnościowa jest zintegrowana z przednim panelem sterownika.
• Sterowanie pozycją bramy: po przeprowadzeniu kalibracji możliwe jest ustawianie pozycji pośredniej za pomocą aplikacji.
• Częściowe otwarcie: możliwość ustawienia zaprogramowanej pozycji częściowego otwarcia bramy.
• Dodatkowe przyciski: wejścia umożliwiają podłączenie przycisków otwierania, zamykania, STOP oraz kolejnej akcji.
• Obsługa urządzeń bezpieczeństwa: sterownik ma wejście dla bariery podczerwieni NPN-NC oraz wejście dla kompatybilnej optycznej listwy naciskowej.
• Wyjście sygnalizacyjne: umożliwia podłączenie odpowiedniej lampy ostrzegawczej 230 V AC.
• Obudowa IP44: sterownik jest wykonany jako natynkowy moduł o wymiarach 129 × 89 × 57 mm.

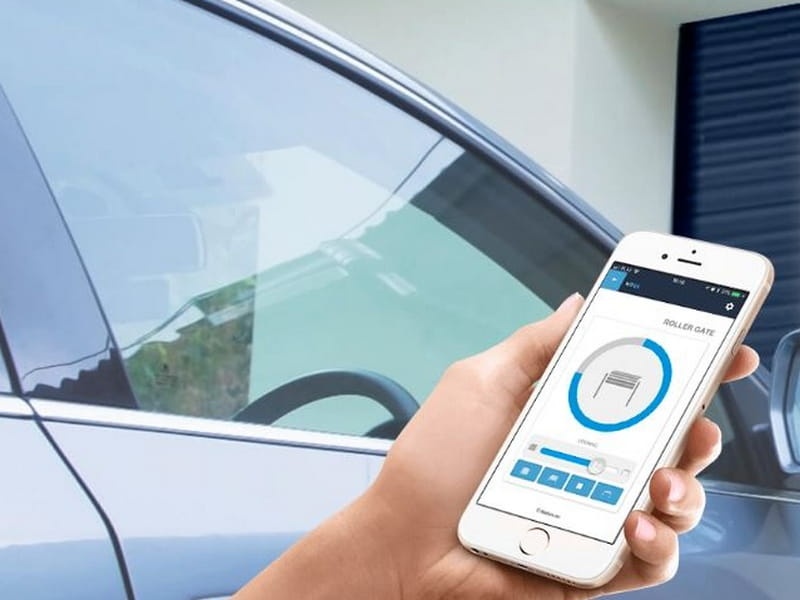

Sterowanie bramą z aplikacji wBox

rollerGate wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać w bezpośrednim połączeniu WiFi jako Access Point, poprzez standardowy router lub z dostępem przez Internet.

Z poziomu aplikacji wBox można sterować otwieraniem, zamykaniem i zatrzymaniem bramy. Po wykonaniu kalibracji dostępne jest również sterowanie pozycją pośrednią za pomocą suwaka. Aplikacja prezentuje aktualny stan bramy oraz komunikaty związane z systemem bezpieczeństwa.

Sterowanie pozycją i częściowe otwarcie bramy

W przypadku bramy z silnikiem wyposażonym w krańcówkę mechaniczną lub automatyczne krańcówki elektroniczne producent zaleca przeprowadzenie automatycznej kalibracji. W jej trakcie sterownik wykonuje cykl ruchu pomiędzy pozycjami krańcowymi.

Po kalibracji można z poziomu aplikacji ustawiać pozycje pośrednie. Dostępna jest również funkcja częściowego otwarcia, dla której można określić wybraną pozycję w zakresie 0–100.

Sterowanie lokalne – panel dotykowy i dodatkowe przyciski

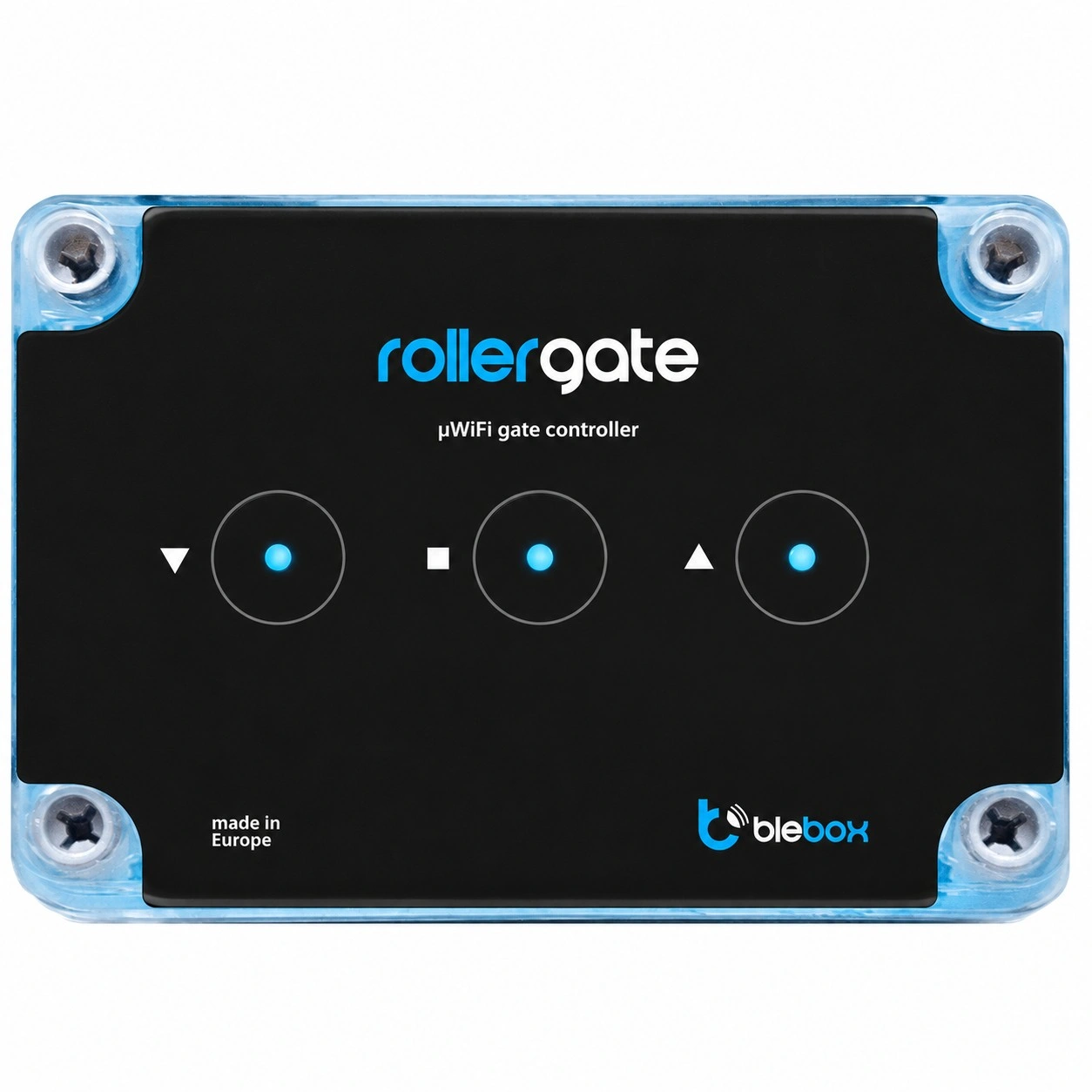

Na przednim panelu rollerGate znajduje się podświetlana, 3-przyciskowa klawiatura pojemnościowa umożliwiająca lokalne sterowanie bramą.

Sterownik ma również cztery logiczne wejścia sterujące, zwierane do COM i separowane galwanicznie. Można do nich podłączyć niepodświetlane przyciski monostabilne odpowiedzialne za otwieranie, zamykanie, zatrzymanie oraz funkcję kolejnej akcji.

Wejścia urządzeń bezpieczeństwa

rollerGate umożliwia współpracę z barierą podczerwieni działającą w standardzie NPN-NC oraz kompatybilną optyczną listwą naciskową z sygnałem PWM. Sterownik udostępnia również zasilanie urządzeń bezpieczeństwa 15 V DC o maksymalnej mocy 1,2 W.

Ważne: producent ostrzega, że użytkowanie sterownika bez podłączonych urządzeń bezpieczeństwa – bariery podczerwieni i listwy naciskowej – oraz bez ostrzegawczego urządzenia sygnalizacyjnego może prowadzić do zagrożenia zdrowia lub mienia.

Sterowanie silnikiem 230 V AC

Sterownik jest zasilany napięciem 230 V AC i ma dwa przeciwsobne wyjścia przekaźnikowe NO przeznaczone do sterowania kierunkiem pracy silnika. Ich obciążalność określona przez producenta wynosi 5 A / 1250 VA.

Dodatkowe wyjście przekaźnikowe NO 5 A / 1250 VA pełni funkcję sygnalizacyjną. Zgodnie ze schematem producenta można wykorzystać je do podłączenia lampy ostrzegawczej 230 V AC z wbudowanym układem przerywacza.

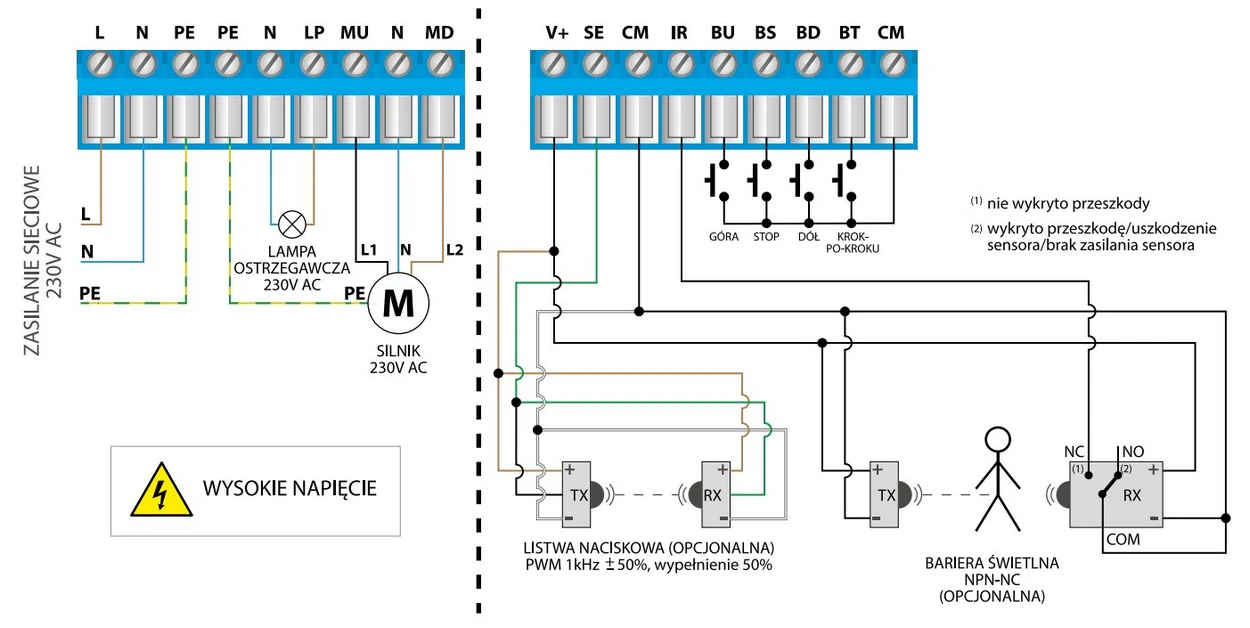

Schemat podłączenia rollerGate

Oryginalny schemat BleBox przedstawia podłączenie zasilania 230 V AC, silnika bramy, lampy ostrzegawczej, przycisków sterujących oraz opcjonalnej listwy naciskowej i bariery podczerwieni.

Uwaga: urządzenie pracuje z napięciem sieciowym 230 V AC. Zgodnie z instrukcją producenta podłączenie sterownika może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne. Prace montażowe należy wykonywać przy odłączonym napięciu zasilania.

Konstrukcja i montaż

rollerGate jest wykonany jako sterownik natynkowy o stopniu ochrony IP44. Moduł jest zalany bezhalogenową kompozycją poliuretanową, określoną przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Producent zaleca montaż w miejscu zabezpieczonym przed niekorzystnymi warunkami środowiskowymi. Metalowe elementy znajdujące się w pobliżu urządzenia mogą wpływać na zasięg komunikacji WiFi.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Wyjścia sterujące: 2 × przekaźnikowe, przeciwsobne, NO
• Obciążalność wyjść sterujących: 5 A / 1250 VA
• Wyjście sygnalizacyjne: 1 × przekaźnikowe, NO
• Obciążalność wyjścia sygnalizacyjnego: 5 A / 1250 VA
• Liczba wejść sterujących: 4
• Typ wejść sterujących: logiczne, zwierane do COM, 12–24 V DC, separowane galwanicznie
• Obsługiwane przyciski: monostabilne, niepodświetlane
• Wejście bariery podczerwieni: NPN-NC
• Wejście listwy naciskowej: PWM 1 kHz ±50%, wypełnienie 50%
• Zasilanie urządzeń bezpieczeństwa: 15 V DC / maks. 1,2 W
• Klawiatura sterująca: 3-przyciskowa, pojemnościowa, podświetlana
• Stopień ochrony: IP44
• Sposób montażu: natynkowy
• Wymiary [mm]: 129 × 89 × 57
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Temperatura pracy [°C]: -20 do +50

Zastosowanie

rollerGate BleBox jest przeznaczony do sterowania bramami rolowanymi wyposażonymi w odpowiedni silnik 230 V AC. Łączy sterowanie napędem, lokalny panel dotykowy, obsługę WiFi oraz możliwość współpracy z dodatkowymi przyciskami i urządzeniami bezpieczeństwa.

Przed doborem i montażem należy sprawdzić parametry elektryczne silnika oraz zgodność stosowanych urządzeń bezpieczeństwa z wymaganiami określonymi przez producenta rollerGate.
