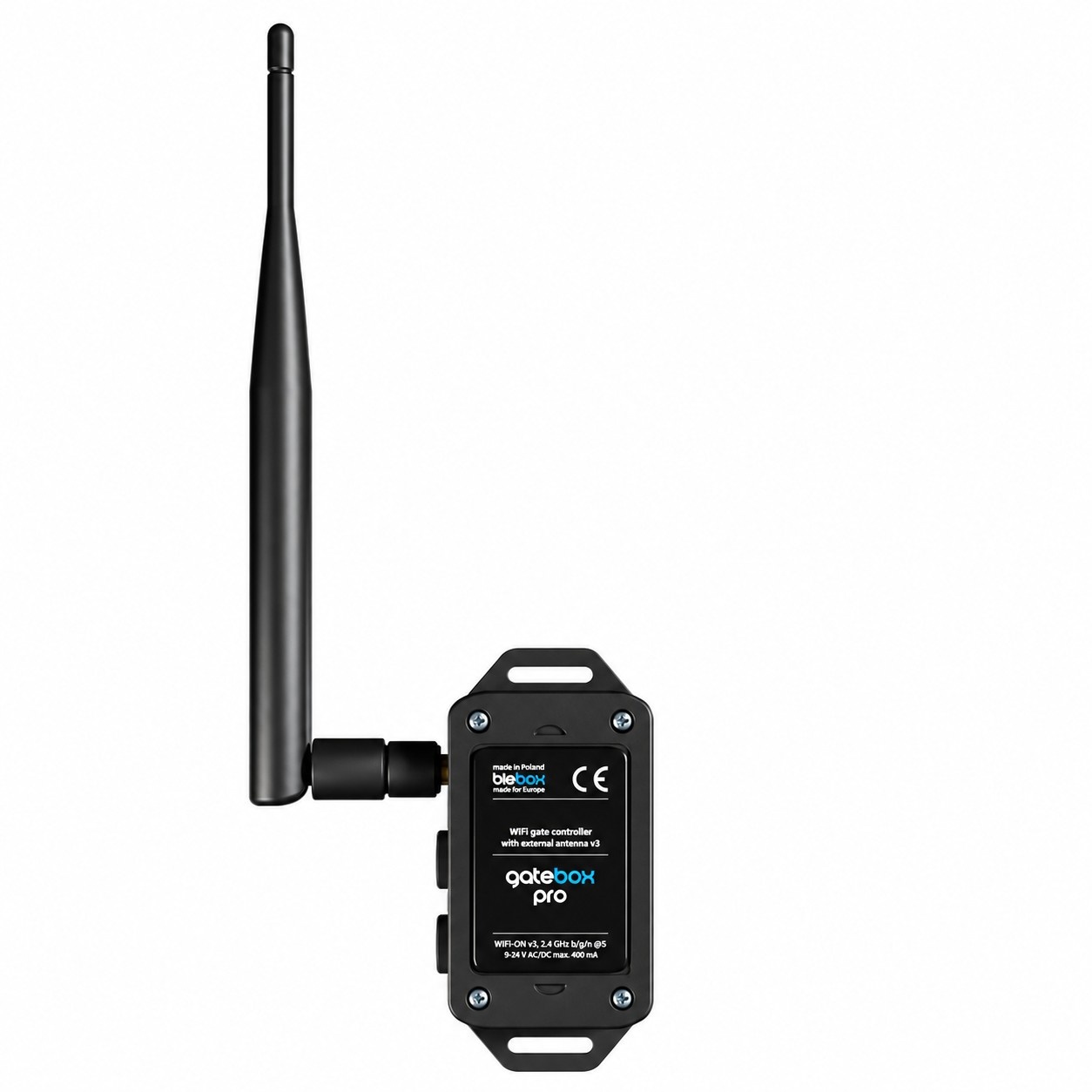

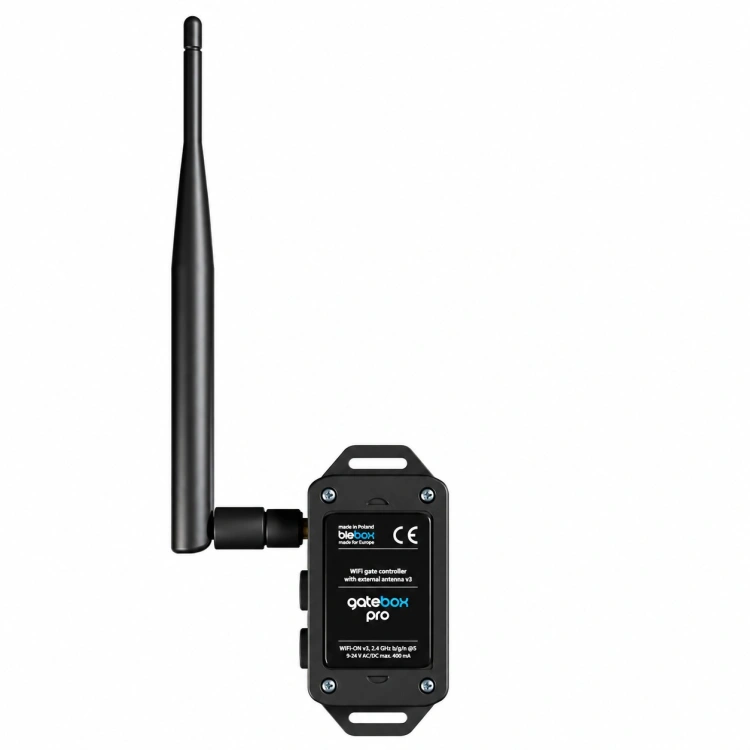

GateBox PRO BleBox sterownik bramy z zewnętrzną anteną 12-24V DC 20A

gateBox PRO v3 BleBox to sterownik WiFi przeznaczony do sterowania bramami garażowymi, przesuwnymi i dwuskrzydłowymi. Współpracuje z centralką napędu za pomocą dwóch bezpotencjałowych wyjść SSR, a dwa wejścia logiczne umożliwiają podłączenie sygnałów położenia bramy. Wersja PRO ma obudowę o stopniu ochrony IP54 oraz zewnętrzną antenę dookólną 5 dB.

Sterowanie odbywa się z aplikacji wBox przez WiFi 2,4 GHz. Po odpowiedniej konfiguracji możliwy jest również dostęp przez Internet. gateBox PRO v3 obsługuje powiadomienia o stanie bramy, zarządzanie dostępem użytkowników, integrację z kamerą IP oraz otwarte API.

Najważniejsze możliwości gateBox PRO v3

• Sterowanie bramą przez WiFi: obsługa napędu z aplikacji wBox w sieci lokalnej lub zdalnie przez Internet po włączeniu zdalnego dostępu.
• Do różnych typów bram: sterownik umożliwia konfigurację odpowiednią dla bramy garażowej, przesuwnej lub dwuskrzydłowej.
• 2 bezpotencjałowe wyjścia SSR: wyjście O1 służy do sterowania napędem, a O2 może pełnić funkcję pomocniczą zależnie od możliwości centralki.
• 2 wejścia do kontroli położenia: umożliwiają wykorzystanie odpowiednich sygnałów lub czujników do rozpoznawania stanu otwarcia i zamknięcia bramy.
• Zewnętrzna antena WiFi: dookólna antena o zysku 5 dB jest dołączona do zestawu i podłączana przez złącze RP-SMA.
• Stopień ochrony IP54: konstrukcja sterownika zapewnia poziom ochrony określony przez producenta jako IP54 wg PN-EN 60529.
• Zarządzanie dostępem: możliwość tworzenia kont użytkowników sterownika z indywidualnym loginem i hasłem.
• Obsługa kamery IP: możliwość podania adresu URL strumienia MJPEG z kamery nadzorującej napęd.
• Otwarte API: umożliwia integrację sterownika z innymi systemami.

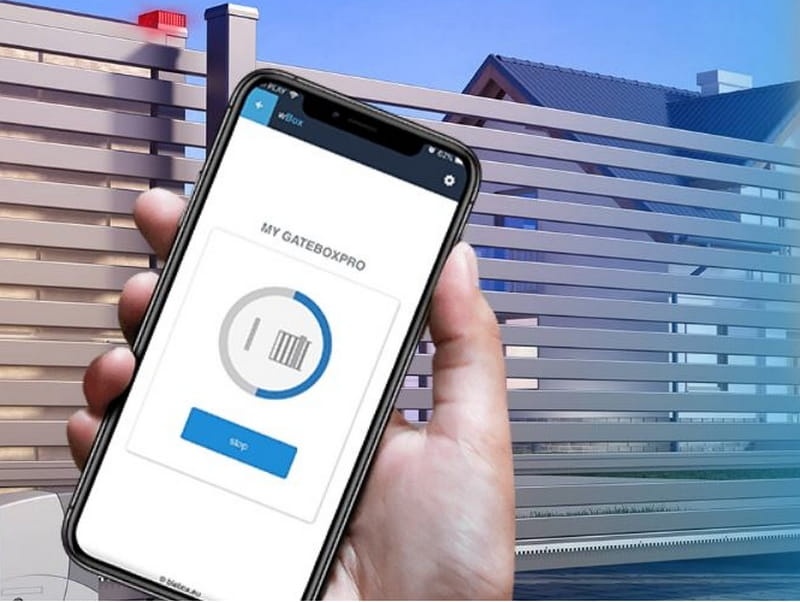

Sterowanie bramą z aplikacji wBox

gateBox PRO v3 wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

W aplikacji wBox można wybrać typ bramy oraz skonfigurować sposób działania drugiego wyjścia. Sterownik umożliwia także ustawienie wyjścia jako normalnie otwartego NO lub normalnie zamkniętego NC oraz regulację czasu impulsu w zakresie od 0,1 do 15 sekund.

Dwa bezpotencjałowe wyjścia SSR

gateBox PRO v3 komunikuje się z centralką napędu za pomocą dwóch bezpotencjałowych wyjść SSR. Wyjście O1 jest przeznaczone do sterowania w trybie otwórz / stop / zamknij. Wyjście O2 jest pomocnicze i może być wykorzystane między innymi przez centralki wymagające zwarcia obwodu STOP podczas pracy silnika albo do obsługi dodatkowej funkcji, np. „furtka”, jeżeli centralka ją udostępnia.

Według tabeli specyfikacji technicznej maksymalne przełączane napięcie wynosi 24 V AC/DC, a maksymalne obciążenie wyjścia 80 mA.

Kontrola położenia bramy

Sterownik ma dwa napięciowe wejścia logiczne pracujące w zakresie 12–24 V AC/DC. Wejścia są odseparowane galwanicznie od pozostałej części sterownika, a polaryzacja jest wykrywana automatycznie.

Po prawidłowym podłączeniu odpowiednich wyłączników krańcowych lub kompatybilnych sygnałów z centralki gateBox PRO v3 może przekazywać informację o położeniu napędu: otwarte, zamknięte lub pozycja pośrednia. Producent przewiduje kilka metod wykrywania krańcówek, dobieranych do sposobu działania konkretnej centralki.

Zewnętrzna antena WiFi 5 dB

Wersja PRO jest wyposażona w wyjście antenowe RP-SMA oraz dołączoną do zestawu antenę dookólną o zysku 5 dB. Producent zaleca stabilny montaż urządzenia z anteną ustawioną pionowo i zwraca uwagę, że metalowe elementy mogą negatywnie wpływać na zasięg komunikacji.

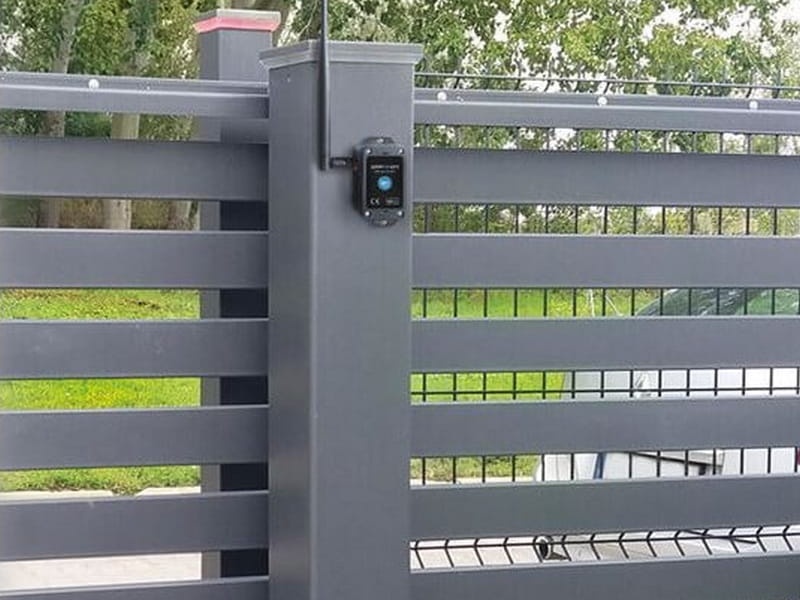

Obudowa IP54

gateBox PRO v3 ma plastikową obudowę zalaną bezhalogenową kompozycją poliuretanową. Stopień ochrony urządzenia wynosi IP54 wg PN-EN 60529. Przy instalacji poza suchymi pomieszczeniami producent zwraca uwagę na konieczność zachowania szczelności w obrębie gumowych przepustów przewodów.

Sterownik można zamocować za pomocą dwóch owalnych otworów montażowych 18 × 3,5 mm lub elementu samoprzylepnego.

Zarządzanie dostępem do bramy

W ustawieniach gateBox PRO v3 można utworzyć konta użytkowników napędu. Po aktywowaniu tej funkcji dodanie sterownika do aplikacji wBox i uzyskanie dostępu do sterowania wymaga podania prawidłowego loginu i hasła.

Współpraca z Google Home i Amazon Alexa

Sterownik może współpracować z Google Home i Amazon Alexa. Producent uzależnia działanie tej funkcji między innymi od prawidłowej sygnalizacji położenia bramy przez wyłączniki krańcowe oraz włączenia zdalnego dostępu. Przy korzystaniu z asystentów głosowych w sekcji zarządzania dostępem nie mogą być utworzone dodatkowe konta użytkowników.

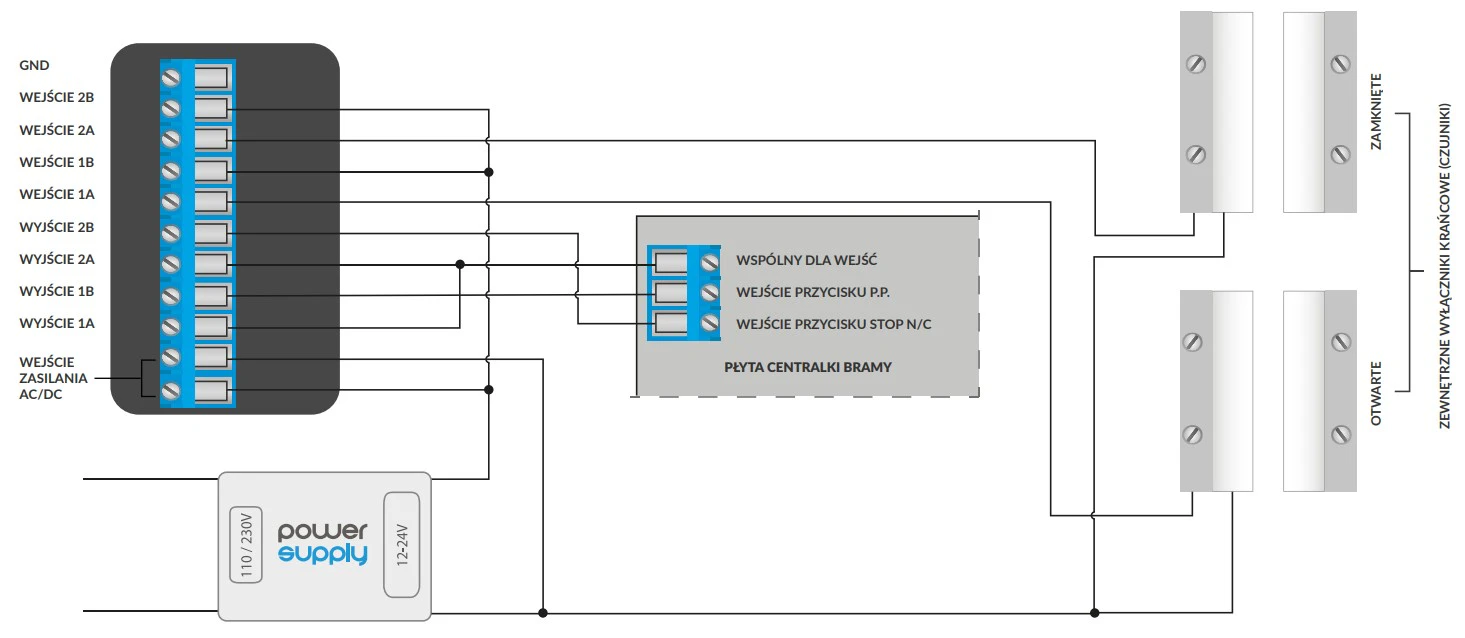

Przykładowy schemat podłączenia gateBox PRO v3

Ogólny schemat producenta przedstawia połączenie sterownika gateBox PRO v3 z zasilaniem, płytą centralki bramy oraz zewnętrznymi wyłącznikami krańcowymi odpowiedzialnymi za wykrywanie położenia otwartego i zamkniętego.

Uwaga: sposób podłączenia zależy od zastosowanej centralki napędu. Przed wykonaniem instalacji należy sprawdzić jej dokumentację oraz schematy producenta. Instrukcja gateBox PRO v3 zawiera również wariant wykorzystujący czujniki wbudowane w bramę oraz przykład podłączenia do centrali Somfy Control Box 3S RTS.

Parametry techniczne

• Napięcie zasilania [V AC/DC]: 12–24
• Zużycie energii [W]: <1
• Średni pobór prądu: 30 mA @ 12 V
• Maksymalny pobór prądu: 200 mA @ 12 V
• Liczba wyjść: 2
• Typ wyjść: SSR, bezpotencjałowe, impulsowe
• Maksymalne przełączane napięcie [V AC/DC]: 24
• Maksymalne obciążenie wyjścia [mA]: 80
• Rezystancja w stanie załączonym [Ω]: <1,4
• Separacja galwaniczna wyjść: tak
• Liczba wejść: 2
• Typ wejść: napięciowe, logiczne
• Zakres napięcia wejść [V AC/DC]: 12–24
• Polaryzacja wejść: wykrywana automatycznie
• Separacja galwaniczna wejść: tak
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP54 wg PN-EN 60529
• Antena: dookólna, 5 dB, dołączona do zestawu
• Złącze antenowe: RP-SMA
• Wymiary bez anteny [mm]: 50 × 92 × 28
• Wymiary z anteną ustawioną pionowo [mm]: 85 × 230 × 28
• Długość anteny [mm]: 197
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: 2 otwory montażowe 18 × 3,5 mm lub element samoprzylepny
• API: otwarte

Zastosowanie

gateBox PRO v3 służy do rozszerzenia kompatybilnej centralki napędu bramy o sterowanie WiFi. Może współpracować z automatyką bram garażowych, przesuwnych i dwuskrzydłowych, jeżeli sposób sterowania oraz parametry wejść centralki są zgodne z wymaganiami gateBox PRO v3.

Wersja PRO jest przeznaczona do instalacji, w których przydatne są zewnętrzna antena WiFi, obudowa IP54 oraz możliwość kontroli położenia napędu. Przed podłączeniem należy zweryfikować schemat i parametry konkretnej centralki bramy.
