BleBox GateBox sterownik bramy 12-24V WiFi

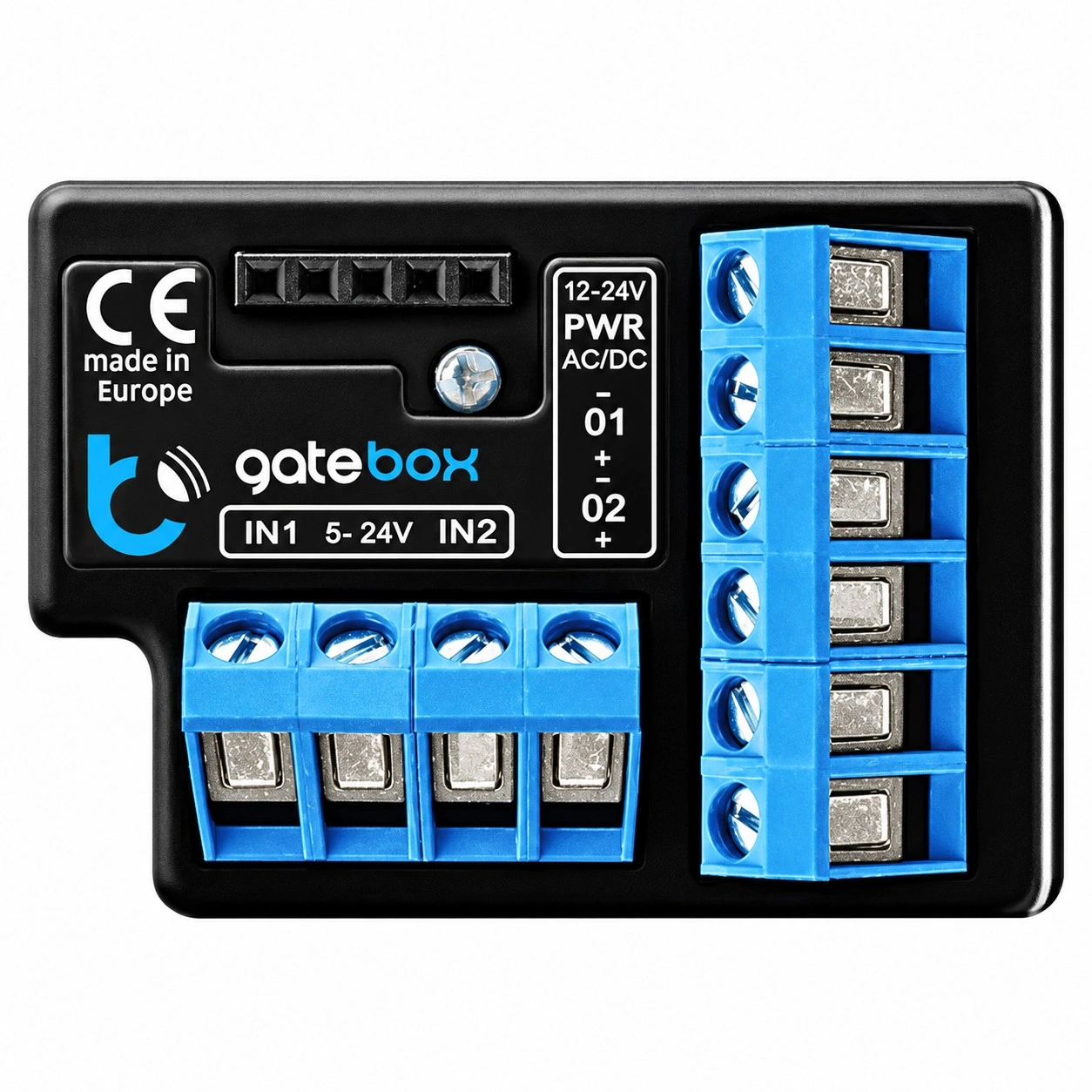

gateBox v2 BleBox to sterownik WiFi przeznaczony do sterowania napędem bramy garażowej, przesuwnej lub dwuskrzydłowej. Współpracuje z centralką napędu za pomocą dwóch bezpotencjałowych wyjść SSR, a opcjonalne podłączenie czujników położenia pozwala przekazywać do aplikacji wBox informację o stanie bramy: otwarta, zamknięta lub w pozycji pośredniej.

Po połączeniu z siecią WiFi sterownik umożliwia obsługę bramy z aplikacji wBox również przez Internet. Obsługuje także powiadomienia, akcje automatyzacji, otwarte API oraz integrację z Google Home i Amazon Alexa przy spełnieniu warunków określonych przez producenta.

Najważniejsze możliwości gateBox v2

• Sterowanie bramą przez WiFi: obsługa napędu z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet.
• Do bram garażowych, przesuwnych i dwuskrzydłowych: typ bramy wybierany jest podczas konfiguracji sterownika.
• 2 bezpotencjałowe wyjścia SSR: wyjście O1 służy do sterowania napędem, natomiast O2 może pełnić funkcję pomocniczą zależnie od możliwości centralki.
• Informacja o położeniu bramy: po zastosowaniu odpowiednich czujników sterownik może rozpoznawać pozycję otwartą, zamkniętą i pośrednią.
• Powiadomienia: możliwość skonfigurowania komunikatów związanych ze zdarzeniami bramy, np. o pozostawieniu jej otwartej.
• Akcje automatyzacji: zdarzenie związane z bramą może wyzwolić polecenie dla innego kompatybilnego urządzenia BleBox w tej samej sieci lokalnej.
• Obsługa kamery IP: w ustawieniach można podać adres URL strumienia MJPEG kamery nadzorującej napęd.
• Asystenci głosowi: możliwość współpracy z Google Home i Amazon Alexa przy konfiguracji zgodnej z wymaganiami producenta.
• Otwarte API: możliwość integracji sterownika z innymi systemami.

Sterowanie bramą z aplikacji wBox

gateBox v2 wykorzystuje technologię μWiFi zgodną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Urządzenie może działać w połączeniu bezpośrednim jako Access Point, przez standardowy router WiFi lub z dostępem przez Internet.

Po skonfigurowaniu sterownika aplikacja wBox służy do sterowania napędem. Jeżeli do gateBox v2 podłączono odpowiednie czujniki położenia, aplikacja może również sygnalizować, czy brama jest otwarta, zamknięta czy znajduje się w pozycji pośredniej.

Dwa wyjścia sterujące SSR

gateBox v2 ma dwa bezpotencjałowe wyjścia SSR. Wyjście O1 jest przeznaczone do sterowania napędem w trybie otwórz / stop / zamknij. Drugie wyjście O2 pełni funkcję pomocniczą i może być wykorzystane zależnie od sposobu działania centralki, między innymi do obsługi obwodu STOP lub dodatkowej funkcji centralki, np. funkcji „furtka”, jeżeli dany napęd ją udostępnia.

Maksymalne obciążenie wyjścia wynosi 100 mA, a maksymalne przełączane napięcie 24 V AC/DC.

Kontrola położenia bramy

Sterownik ma dwa napięciowe wejścia logiczne przeznaczone do wykrywania położenia napędu. Zakres napięcia wejściowego wynosi 12–24 V AC/DC, a wejścia są optoizolowane i odseparowane galwanicznie od pozostałej części sterownika.

Do określenia pozycji można wykorzystać odpowiednie wyłączniki krańcowe, np. kontaktrony lub czujniki indukcyjne. W zależności od konstrukcji centralki możliwe jest również wykorzystanie sygnałów z jej czujników. Sposób podłączenia należy każdorazowo dobrać do konkretnego napędu i jego dokumentacji.

Powiadomienia o stanie bramy

gateBox v2 umożliwia konfigurowanie powiadomień systemowych w aplikacji wBox. Mogą być one wyzwalane przez określone zdarzenia związane z pracą bramy.

Producent przewiduje między innymi możliwość utworzenia własnych komunikatów informujących o otwarciu lub zamknięciu bramy, jej ruchu albo pozostawieniu bramy otwartej przez określony czas. Działanie powiadomień wymaga stabilnego dostępu sterownika do Internetu i włączonego zdalnego dostępu.

Automatyzacja z urządzeniami BleBox

Zdarzenia wykrywane przez gateBox v2 mogą służyć jako wyzwalacze akcji wykonywanych przez inne urządzenia BleBox za pośrednictwem lokalnego API. Pozwala to tworzyć zależności pomiędzy bramą a innymi elementami instalacji.

Przykładem podanym przez producenta jest automatyczne włączenie oświetlenia garażu w momencie otwarcia bramy. Działanie akcji zależnych od położenia wymaga prawidłowej informacji z podłączonych czujników krańcowych.

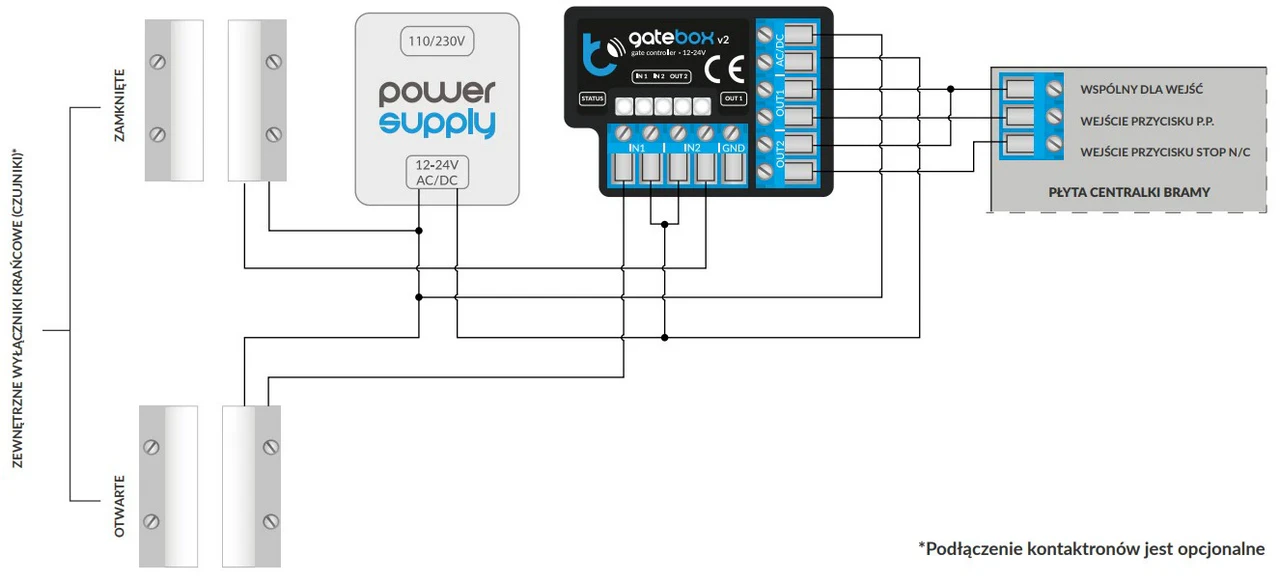

Przykładowy schemat podłączenia gateBox v2

Poniższy schemat producenta przedstawia ogólny sposób połączenia gateBox v2 z zasilaniem, płytą centralki bramy oraz opcjonalnymi zewnętrznymi czujnikami położenia.

Uwaga : sposób podłączenia zależy od zastosowanej centralki napędu. Instrukcja producenta zawiera również schemat wykorzystujący czujniki wbudowane w bramę oraz przykład podłączenia do centrali Somfy Control Box 3S RTS. Przed montażem należy sprawdzić dokumentację konkretnego napędu.

Parametry techniczne

• Napięcie zasilania [V AC/DC]: 12–24
• Zużycie energii [W]: <1
• Średni pobór prądu: 30 mA @ 12 V
• Maksymalny pobór prądu: 200 mA @ 12 V
• Liczba wyjść: 2
• Typ wyjść: SSR, bezpotencjałowe, impulsowe
• Maksymalne przełączane napięcie [V AC/DC]: 24
• Maksymalne obciążenie wyjścia [mA]: 100
• Separacja galwaniczna wyjść: tak
• Liczba wejść: 2
• Typ wejść: napięciowe, logiczne
• Zakres napięcia wejść [V AC/DC]: 12–24
• Polaryzacja wejść: wykrywana automatycznie
• Separacja galwaniczna wejść: optoizolacja
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Antena: zintegrowana
• Stopień ochrony: IP20
• Wymiary [mm]: 50 × 36 × 18
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: element samoprzylepny lub montaż w obudowie
• API: otwarte

Zastosowanie

gateBox v2 jest przeznaczony do współpracy z centralkami napędów bram garażowych, przesuwnych i dwuskrzydłowych. Umożliwia dodanie sterowania WiFi do kompatybilnej automatyki bramowej bez zastępowania samej centralki napędu.

Możliwość podłączenia czujników położenia rozszerza sterowanie o informację zwrotną dotyczącą stanu bramy, a funkcje powiadomień, akcji i otwarte API pozwalają połączyć sterowanie napędem z pozostałymi elementami automatyki.
