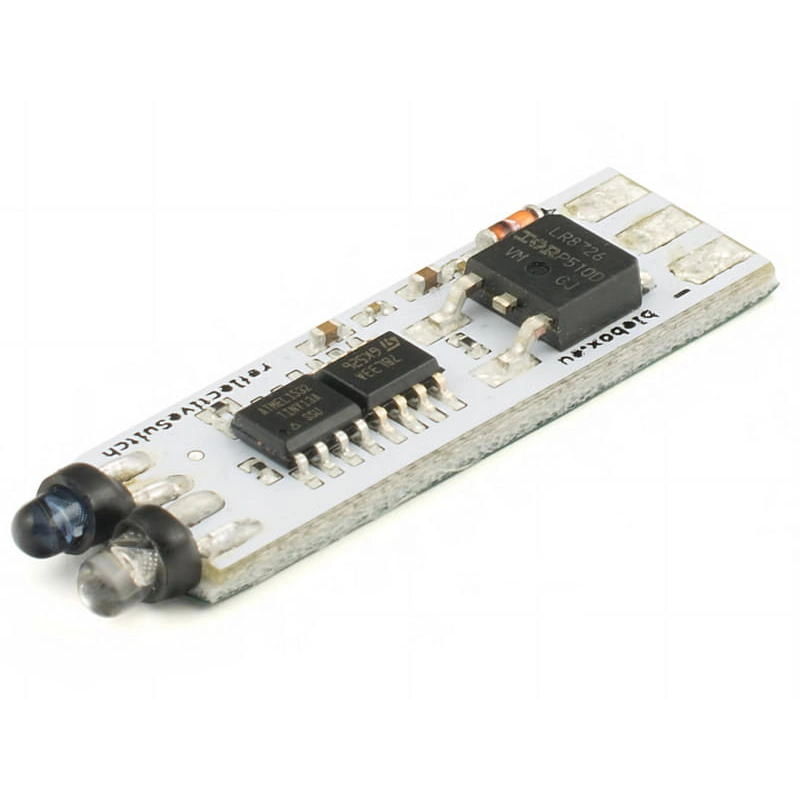

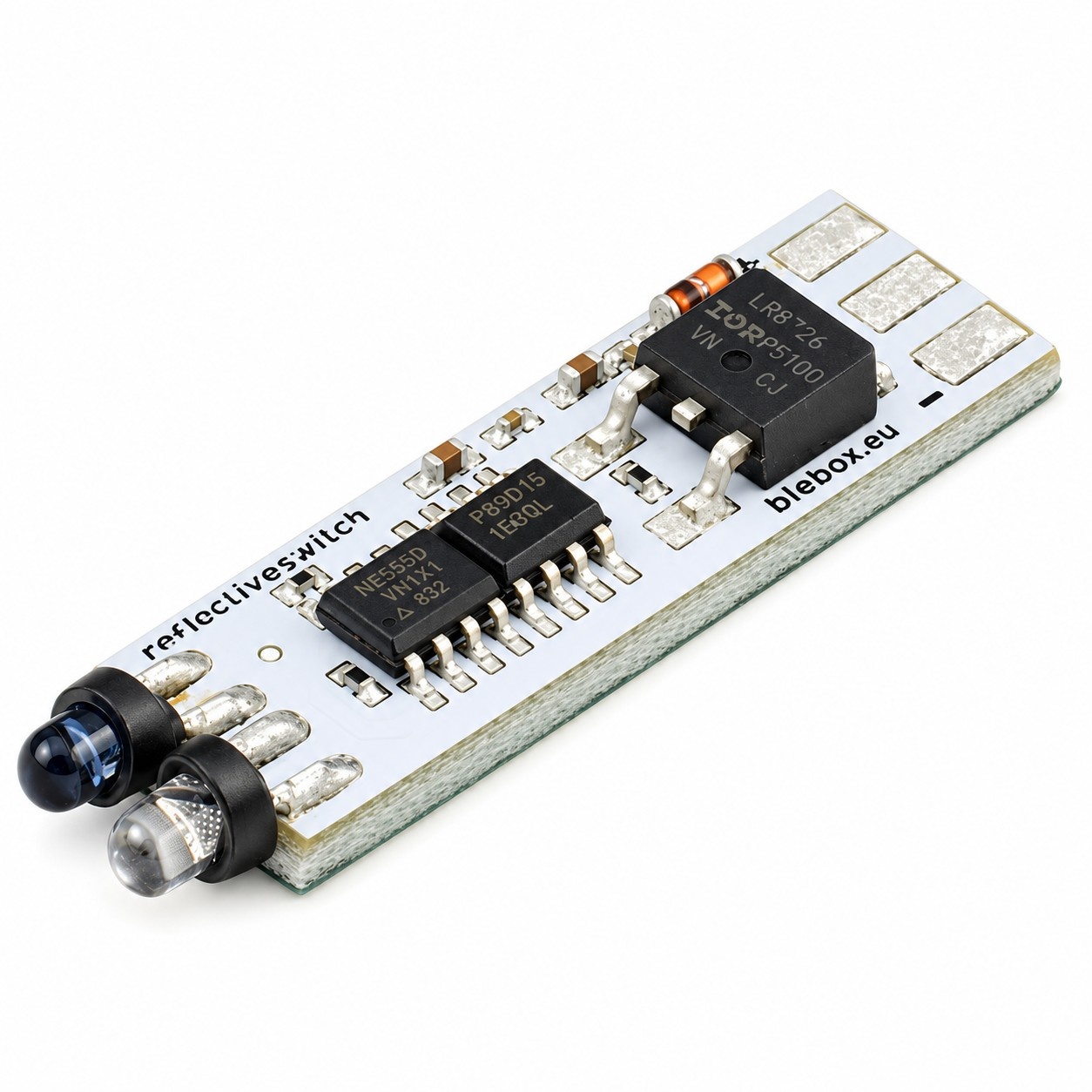

Czujnik zbliżeniowy reflectiveSwitch do taśm LED 12–24V BleBox

reflectiveSwitch BleBox to miniaturowy sterownik LED z optycznym sensorem odbiciowym, przeznaczony do instalacji 12–24 V DC. Może automatycznie włączać i wyłączać taśmę LED po wykryciu lub odsunięciu obiektu albo działać jako bezdotykowy włącznik reagujący na zbliżenie dłoni.

Sterownik oferuje 3 tryby pracy, obsługuje obciążenie do 5 A i ma wymiary zaledwie 34 × 10 × 3 mm. Może być montowany w profilu LED lub koszulce termokurczliwej, dzięki czemu nadaje się między innymi do automatycznego sterowania oświetleniem szaf, szuflad i innych instalacji LED wykorzystujących ruchomy element.

Najważniejsze możliwości reflectiveSwitch

• Optyczny sensor odbiciowy: wykrywa obiekt znajdujący się przed czujnikiem.
• 3 tryby pracy: dwa tryby monostabilne oraz tryb bistabilny pozwalają dopasować sposób sterowania do instalacji.
• Bezdotykowe sterowanie: w trybie bistabilnym zbliżenie dłoni może na przemian włączać i wyłączać oświetlenie.
• Automatyczne oświetlenie meblowe: sterownik może reagować na otwarcie lub zamknięcie drzwi szafy albo szuflady.
• Zasilanie 12–24 V DC: przeznaczony do niskonapięciowych instalacji LED.
• Maksymalny prąd 5 A: do 60 W przy 12 V lub 120 W przy 24 V.
• Miniaturowe wymiary: 34 × 10 × 3 mm ułatwiają montaż w profilu LED.
• Niski pobór energii: poniżej 0,1 W.

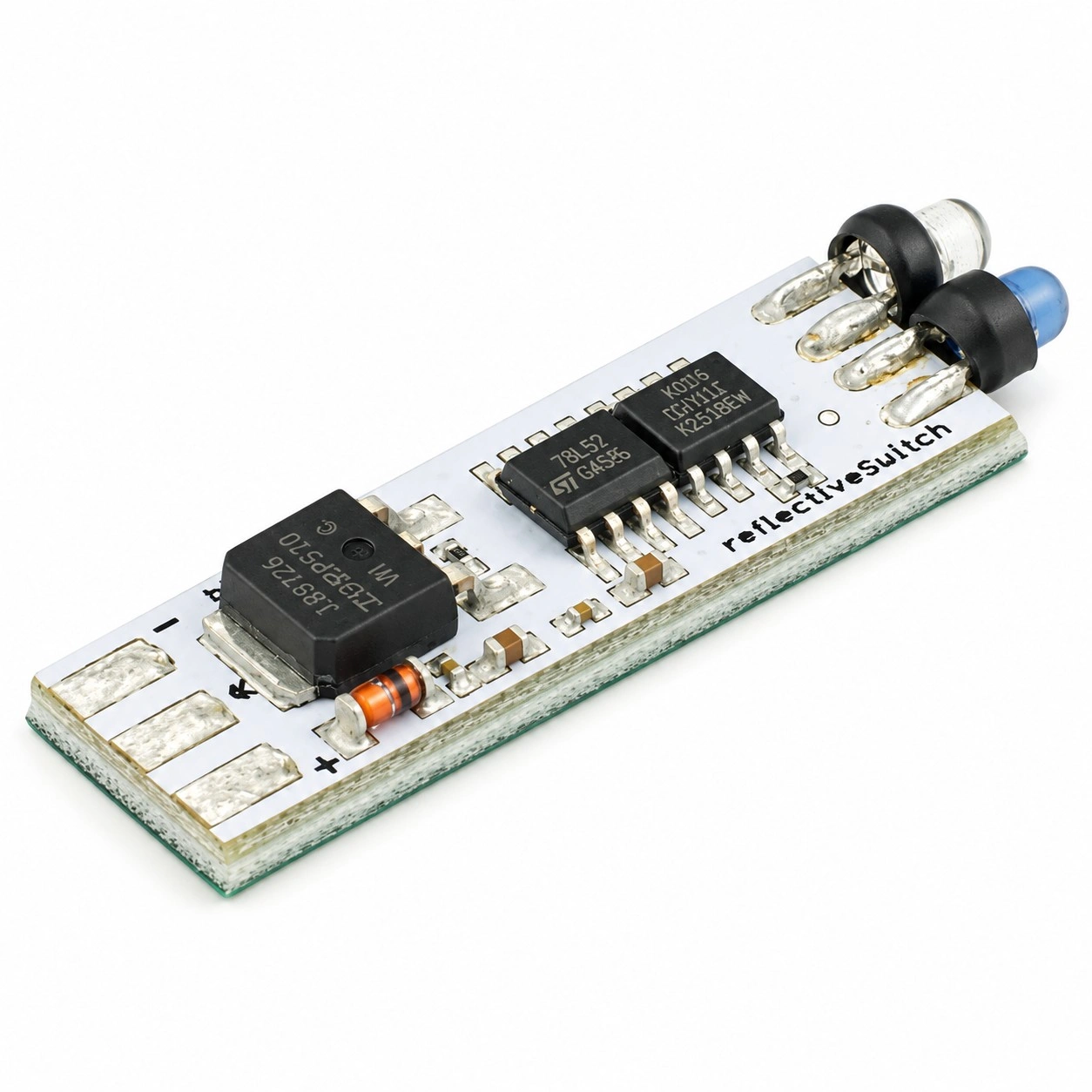

Jak działa sensor odbiciowy?

reflectiveSwitch wykorzystuje optyczny sensor odbiciowy. Czujnik umieszczony z przodu sterownika powinien znajdować się w odległości 3–20 mm od wykrywanego elementu, np. drzwi szafy lub ścianki szuflady.

Jeżeli ruchoma powierzchnia jest ciemna, producent zaleca umieszczenie na niej fragmentu białej naklejki w celu poprawy zasięgu detekcji.

3 tryby pracy reflectiveSwitch

Tryb 1 – światło po otwarciu szafy lub szuflady

W trybie domyślnym sterownik wyłącza oświetlenie LED, gdy wykrywa obiekt, i włącza je, gdy przed sensorem nie znajduje się wykrywany element. Pozwala to wykorzystać reflectiveSwitch np. do automatycznego włączania oświetlenia po otwarciu szafki lub szuflady.

Tryb 2 – światło po wykryciu obiektu

W drugim trybie monostabilnym działanie jest odwrotne – oświetlenie LED zostaje włączone po wykryciu obiektu. Producent jako przykład podaje montaż w futrynie drzwi, gdzie oświetlenie może zostać włączone po całkowitym rozsunięciu drzwi szafy przesuwnej.

Tryb 3 – bezdotykowy włącznik LED

W trybie bistabilnym każde wykrycie zbliżenia zmienia stan oświetlenia. Zbliżenie dłoni może więc włączyć światło, a kolejne je wyłączyć. Producent wskazuje możliwość zastosowania tego trybu np. pod lustrem lub za ramką.

Do taśm LED 12 V i 24 V

reflectiveSwitch pracuje z napięciem 12–24 V DC i obsługuje maksymalny prąd 5 A. Przy napięciu 12 V odpowiada to maksymalnej mocy 60 W, natomiast przy 24 V – 120 W.

Przy doborze taśmy LED należy uwzględnić jej łączną moc i nie przekraczać maksymalnego obciążenia sterownika.

Schemat podłączenia reflectiveSwitch

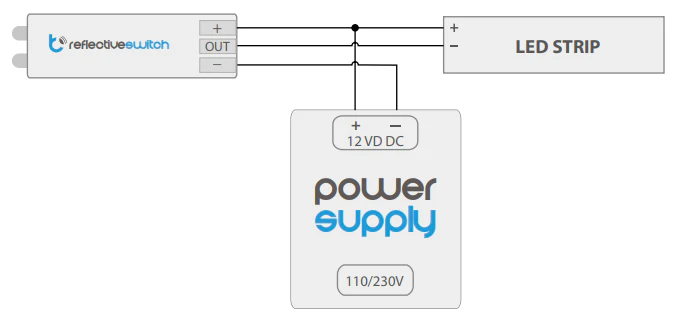

Sterownik należy podłączyć zgodnie z oznaczeniami zasilania, wyjścia i polaryzacji taśmy LED. Poniższy schemat producenta przedstawia połączenie z zasilaczem oraz taśmą LED.

Uwaga: montaż i podłączenie należy wykonywać przy odłączonym napięciu zasilania. Podczas lutowania przewodów należy uważać, aby nie przegrzać płytki sterownika.

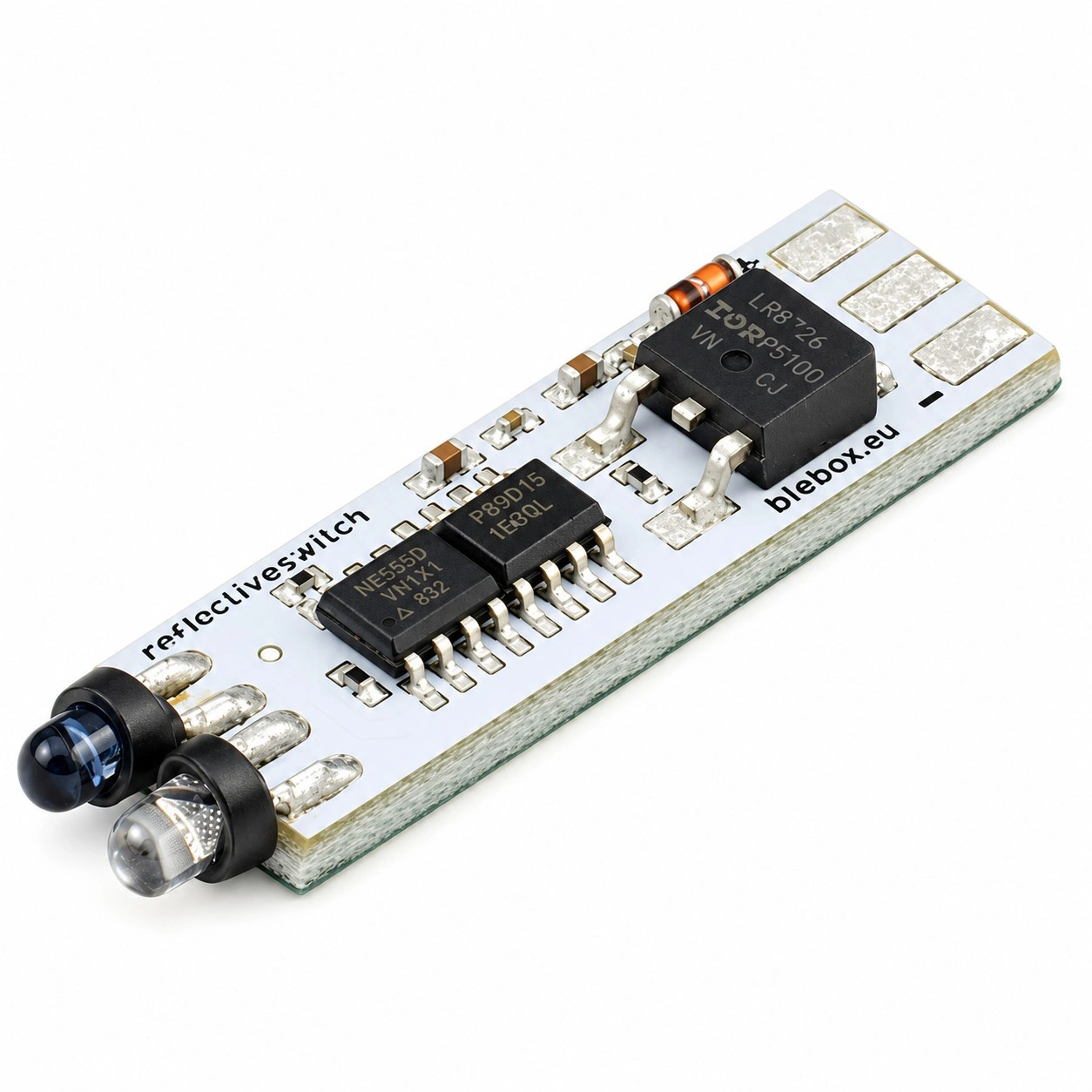

Montaż w profilu LED

Sterownik ma wymiary 34 × 10 × 3 mm i może być montowany w profilu LED lub koszulce termokurczliwej. Podłączenie przewodów wykonywane jest przez lutowanie.

Urządzenie jest wyposażone w pasek taśmy klejącej na spodniej stronie. Przed montażem powierzchnię należy oczyścić i wysuszyć, a sterownik zamocować stabilnie i nieruchomo.

Czujnik znajdujący się z przodu urządzenia należy umieścić w odległości 3–20 mm od elementu, który ma być wykrywany.

Zmiana trybu pracy

Tryb działania można zmienić bez dodatkowego programatora. Po ponownym podłączeniu zasilania należy w określonym czasie wykonać sekwencję zbliżeń do czujnika. Sterownik potwierdza wejście w tryb programowania oraz wybrany tryb za pomocą mignięć podłączonego oświetlenia LED.

Szczegółową procedurę zmiany trybu przedstawia instrukcja producenta.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <0,1
• Maksymalne natężenie prądu [A]: 5
• Maksymalna moc [W]: 60 przy 12 V / 120 przy 24 V
• Sensor: optyczny, odbiciowy
• Tryby pracy: NO, NC, bistabilny
• Odległość sensora od wykrywanego elementu [mm]: 3–20
• Sposób montażu: profil LED / koszulka termokurczliwa
• Sposób podłączenia: lutowanie
• Wymiary [mm]: 34 × 10 × 3
• Stopień ochrony: IP00
• Temperatura pracy [°C]: -20 do +50

Zastosowanie

reflectiveSwitch BleBox może być stosowany do automatycznego i bezdotykowego sterowania oświetleniem LED 12–24 V. Trzy tryby pracy pozwalają dopasować sposób działania do konstrukcji mebla i oczekiwanego sposobu sterowania.

Sterownik może obsługiwać między innymi oświetlenie szaf, szuflad i szaf przesuwnych, a w trybie bistabilnym działać jako bezdotykowy włącznik LED reagujący na zbliżenie dłoni.
