Mechanizm gniazda R/TV/SAT końcowe antracyt SDD114481 Sedna

Trzy wyjścia multimedialne w jednym punkcie instalacji

Schneider Electric Sedna Design & Elements SDD114481 to antracytowe gniazdo końcowe TV/SAT/R przeznaczone do montażu podtynkowego. Trzy złącza w jednym module pozwalają wygodnie podłączyć sygnał telewizyjny, satelitarny oraz radiowy bez zajmowania dodatkowego miejsca na ścianie, zachowując spójny wygląd osprzętu Sedna.

Dlaczego warto wybrać gniazdo TV/SAT/R Sedna

• Łączy wyjście TV, SAT oraz R/FM w jednym module.
• Przeznaczone do końcowych punktów instalacji multimedialnej.
• Antracytowy kolor RAL 7021 dobrze pasuje do nowoczesnych aranżacji.
• Mechanizm z ramką montażową ułatwia stabilne osadzenie w puszce.
• Możliwość montażu w ramkach pojedynczych i wielokrotnych Sedna.
• Matowe wykończenie dobrze komponuje się z pozostałym osprzętem Sedna Design & Elements.

Dokumentacja serii Sedna Design & Elements

Seria Sedna Design & Elements oferuje nowoczesny osprzęt elektryczny do domów, mieszkań i obiektów komercyjnych, łącząc funkcjonalność z estetycznym wzornictwem.

Katalog techniczny Sedna Design & Elements – Schneider Electric PDF

Gniazdo końcowe do instalacji TV, SAT i radia

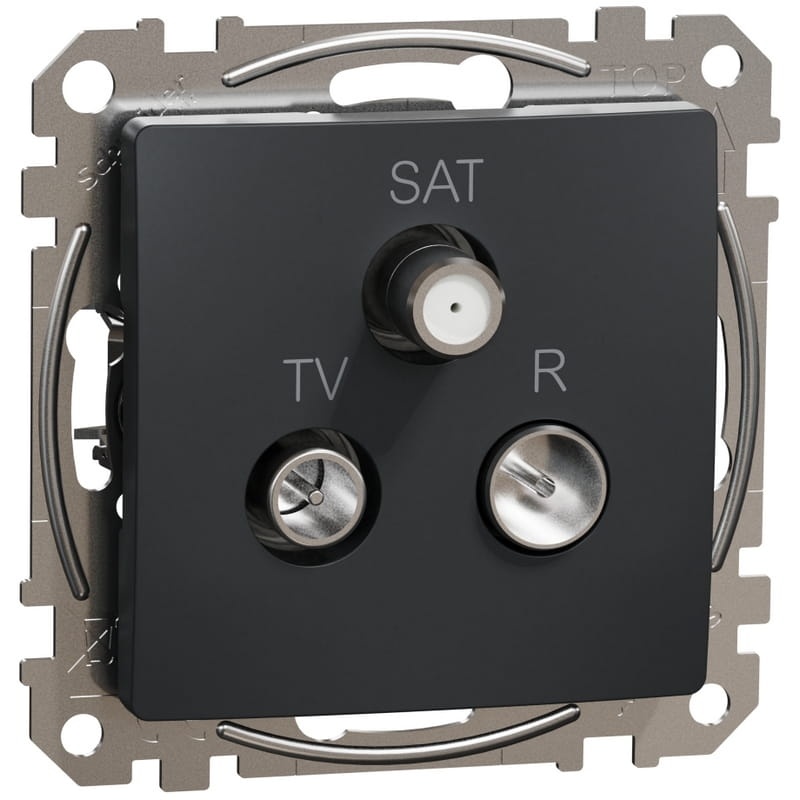

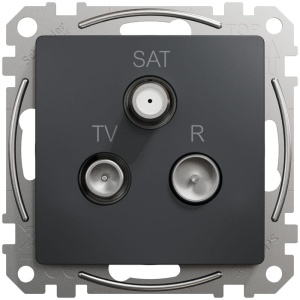

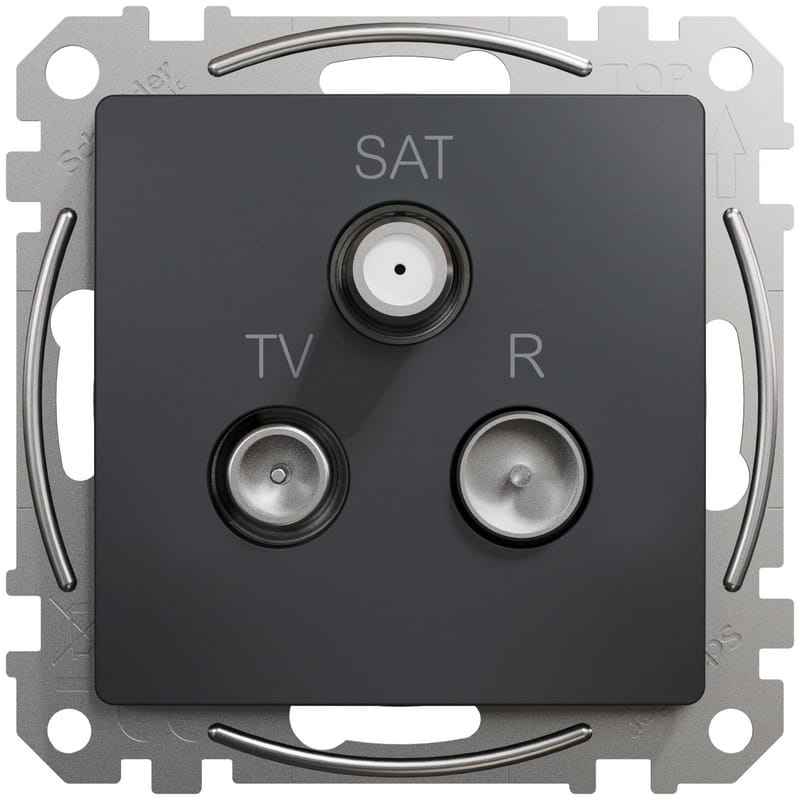

Model SDD114481 został wyposażony w trzy wyjścia: TV, SAT oraz R/FM. Dzięki temu sprawdza się w instalacjach multimedialnych, w których do jednego punktu doprowadzony jest sygnał telewizyjny, satelitarny i radiowy.

Mechanizm należy do serii Sedna Design & Elements i może być montowany w układach pojedynczych oraz wielokrotnych. Antracytowa, matowa powierzchnia oraz tworzywo ABS o zwiększonej odporności na promieniowanie UV pomagają zachować estetyczny wygląd instalacji przez długi czas.

Parametry techniczne

• Rodzaj gniazda TV: końcowe, gniazdo zaciskowe
• Zastosowanie: urządzenia multimedialne
• Sposób montażu: podtynkowy
• Forma dostawy: mechanizm z ramką montażową
• Typ złącza TV: 1 męski IEC 9,52 mm
• Typ złącza R/FM: 1 żeński IEC
• Typ złącza SAT: 1 typ F
• Liczba wyjść: 3
• Tłumienie przejścia [dB]: 4
• Tłumienie TV [dB]: 4 dla sygnału 47–2200 MHz
• Tłumienie R/FM [dB]: 10 dla sygnału 88–125 MHz
• Tłumienie SAT [dB]: 1 dla sygnału 950–2400 MHz
• Impedancja [Ω]: 75
• Przejście stałoprądowe SAT [V/mA]: 50 / 500
• Kolor: antracytowy (RAL 7021)
• Wykończenie powierzchni: matowe, malowane
• Rodzaj zacisków: śrubowe
• Sposób mocowania: śruby lub pazury
• Zakres pracy pazurów [mm]: 55–70
• Materiał części widocznych: tworzywo termoplastyczne ABS o zwiększonej odporności na promieniowanie UV
• Klasa szczelności: IP20
• Odporność na uderzenia: IK02
• Zakres temperatury pracy [°C]: od -25 do 55
• Wysokość [mm]: 73
• Szerokość [mm]: 73

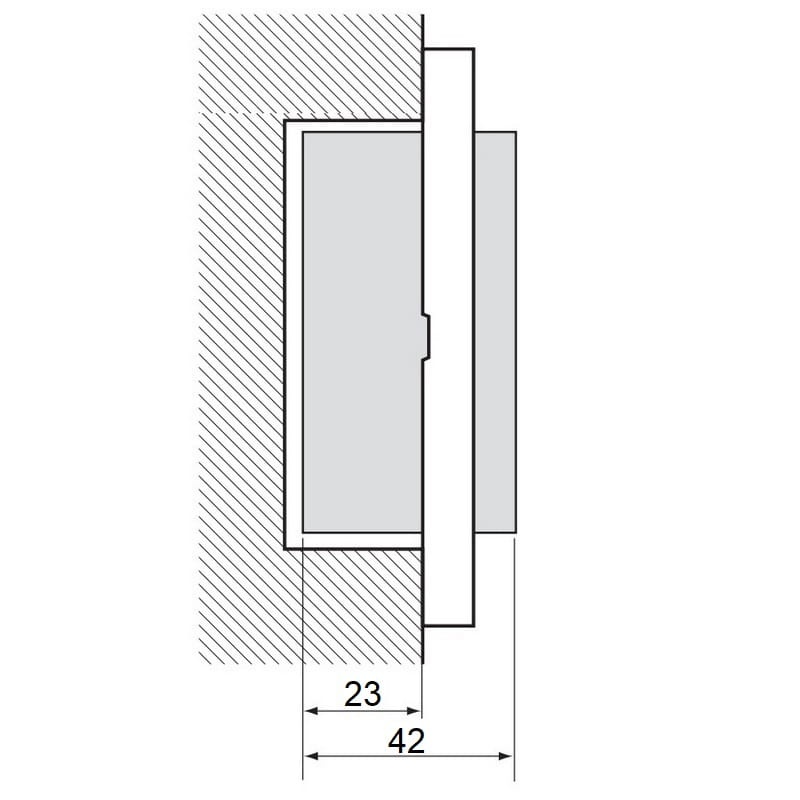

• Głębokość [mm]: 41
• Głębokość zagnieżdżenia [mm]: 22,5
• Głębokość części widocznej [mm]: 17,4
• Masa produktu [g]: 108
• Znak zgodności: CE
• Europejska dyrektywa RoHS: zgodny
• Oznaczenie producenta: Produkt Green Premium
• Gwarancja [mies.]: 18

Gdzie najlepiej sprawdzi się gniazdo TV/SAT/R Sedna

• salony i pokoje telewizyjne,
• sypialnie z instalacją TV, SAT i radiową,
• apartamenty i mieszkania z instalacją multimedialną,
• hotele, biura i lokale użytkowe,
• końcowe punkty instalacji antenowych i satelitarnych.

Najczęstsze pytania przed zakupem

Do czego służy gniazdo TV/SAT/R?
Gniazdo umożliwia podłączenie sygnału telewizyjnego, satelitarnego oraz radiowego w jednym punkcie instalacji.

Czy model SDD114481 jest gniazdem końcowym?
Tak. To gniazdo końcowe TV/SAT/R o tłumieniu przejścia 4 dB.

Czy gniazdo pasuje do serii Sedna Design & Elements?
Tak. Model SDD114481 jest częścią serii Sedna Design & Elements i współpracuje z kompatybilnymi ramkami tej serii.

Estetyczny punkt multimedialny w systemie Sedna

Schneider Electric Sedna Design & Elements SDD114481 to funkcjonalne gniazdo TV/SAT/R do nowoczesnych instalacji multimedialnych. Trzy wyjścia, antracytowe wykończenie oraz kompatybilność z systemem Sedna pozwalają stworzyć estetyczny i uporządkowany punkt przyłączeniowy dla telewizji, radia i sygnału satelitarnego.
