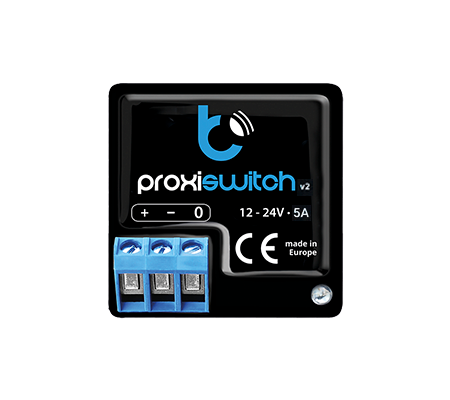

Włącznik zbliżeniowy proxiSwitch v2 12–24V 5A BleBox

proxiSwitch v2 BleBox to bezdotykowy włącznik z czujnikiem zbliżeniowym, przeznaczony do sterowania urządzeniami elektrycznymi 12–24 V DC. Pojemnościowy sensor wykrywa zbliżenie dłoni przez wybrane powierzchnie nieprzewodzące, dzięki czemu urządzenie może zostać ukryte np. pod płytą meblową, drewnem, sklejką lub plexi.

proxiSwitch v2 może bezpośrednio sterować między innymi taśmą LED 12–24 V. Maksymalny prąd wynosi 5 A, a maksymalna moc określona przez producenta to 120 W. Cztery tryby pracy pozwalają dopasować reakcję wyjścia do sposobu wykorzystania czujnika.

Najważniejsze możliwości proxiSwitch v2

• Sterowanie bez dotykania włącznika: pojemnościowy sensor reaguje na zbliżenie dłoni.
• Montaż pod powierzchnią: urządzenie może pracować pod wybranymi materiałami nieprzewodzącymi.
• Detekcja do 3 cm: producent podaje taki zasięg dla plexi, litego drewna, sklejki i płyty wiórowej.
• Zasilanie 12–24 V DC: możliwość zastosowania w niskonapięciowych instalacjach elektrycznych.
• Maksymalny prąd 5 A: pozwala bezpośrednio sterować odpowiednio dobranym obciążeniem.
• Maksymalna moc 120 W: wartość określona przez producenta dla urządzenia.
• 4 tryby pracy: bistabilny, bistabilny z pamięcią stanu, monostabilny NO i monostabilny NC.
• Autokalibracja: wykonywana przy uruchomieniu oraz automatycznie co 15 sekund.
• Niebieska dioda diagnostyczna: służy do sygnalizacji stanu i konfiguracji urządzenia.

Niewidzialny włącznik pod powierzchnią

proxiSwitch v2 może zostać zamontowany po niewidocznej stronie nieprzewodzącego elementu. Sterowanie odbywa się przez zbliżenie dłoni do powierzchni, pod którą znajduje się sensor. Pozwala to zrezygnować z widocznego przycisku w miejscu sterowania.

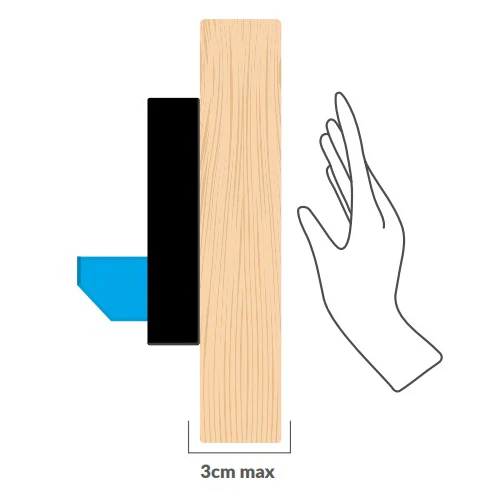

Według instrukcji zasięg detekcji dla plexi, litego drewna, sklejki i płyty wiórowej wynosi do 3 cm. Czujnik wykrywa zbliżenie dłoni od strony, po której znajdują się paski klejowe urządzenia.

Ważne: rodzaj materiału ma wpływ na działanie czujnika. Producent podaje, że w przypadku metalu następuje detekcja całą powierzchnią, natomiast dla płyt o przekroju plastra miodu wskazano brak detekcji. Urządzenie powinno być stabilnie zamocowane pod powierzchnią nieprzewodzącą i z dala od elementów metalowych mogących zakłócać jego działanie.

4 tryby pracy

Sposób reakcji proxiSwitch v2 na zbliżenie dłoni można dopasować do zastosowania. Producent przewidział cztery tryby pracy.

Bistabilny bez pamięci

Każde zbliżenie dłoni zmienia stan wyjścia. Po odłączeniu i ponownym podłączeniu zasilania wyjście pozostaje wyłączone.

Bistabilny z pamięcią stanu

Każde zbliżenie dłoni zmienia stan wyjścia, a po ponownym uruchomieniu urządzenie może odtworzyć stan sprzed utraty zasilania. Ostatni stan jest zapamiętywany po 5 sekundach od jego zmiany.

Monostabilny NO

Wyjście jest standardowo wyłączone i zostaje załączone podczas zbliżenia dłoni.

Monostabilny NC

Wyjście jest standardowo włączone i zostaje wyłączone podczas zbliżenia dłoni.

Maksymalny czas detekcji w trybie monostabilnym wynosi 8 sekund.

Sterowanie taśmą LED 12–24 V

proxiSwitch v2 może bezpośrednio sterować odpowiednio dobraną taśmą LED 12–24 V DC. Maksymalne natężenie prądu wynosi 5 A, a maksymalna moc urządzenia 120 W.

Przy doborze taśmy LED i zasilacza należy uwzględnić napięcie instalacji oraz nie przekraczać maksymalnego prądu wyjścia.

Schemat podłączenia proxiSwitch v2

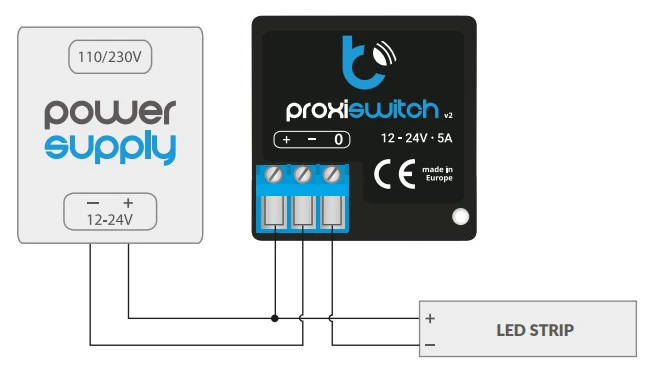

Poniższy schemat producenta przedstawia podstawowe połączenie proxiSwitch v2 z zasilaczem oraz taśmą LED 12–24 V DC.

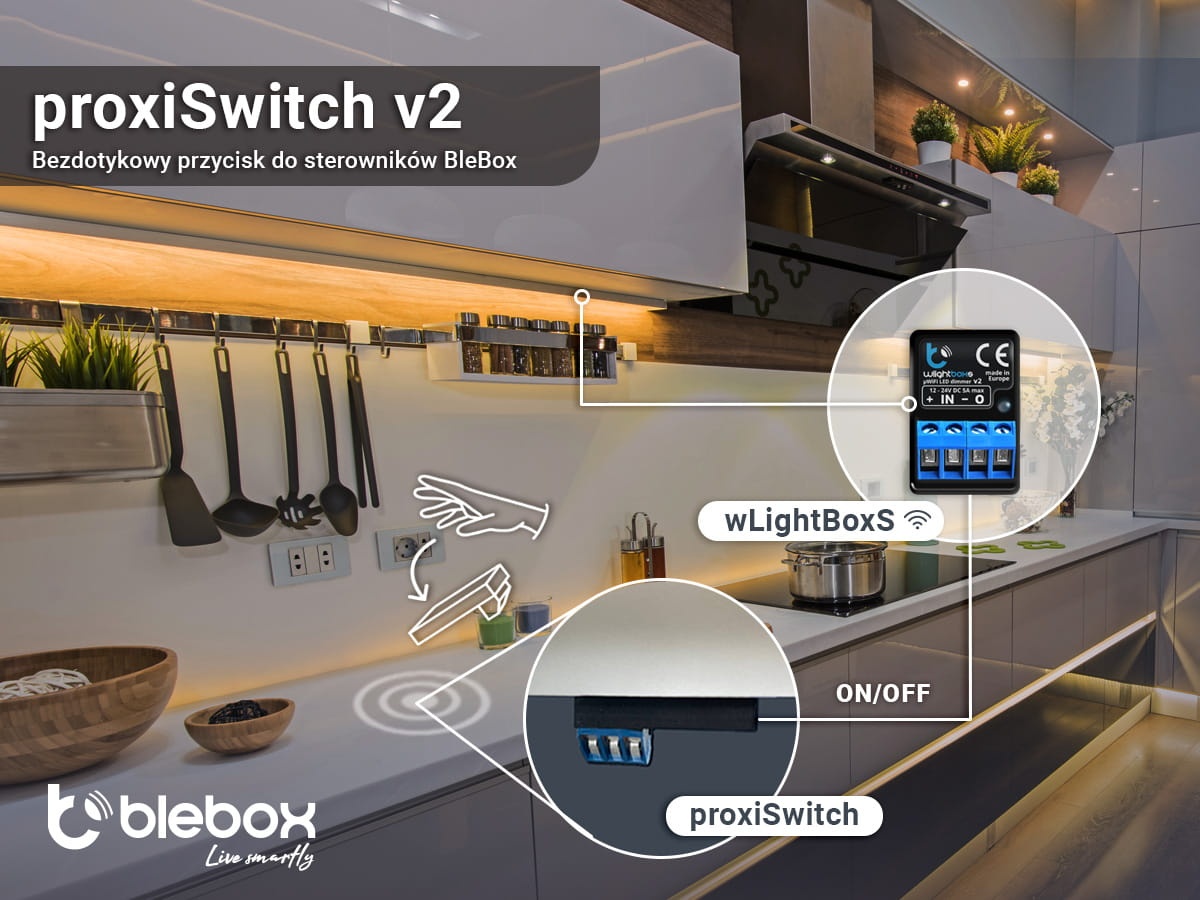

Instrukcja producenta zawiera również przykłady wykorzystania proxiSwitch v2 jako bezdotykowego przycisku współpracującego ze sterownikami switchBoxDC oraz wLightBoxS v2.

Autokalibracja czujnika

Po każdym podłączeniu zasilania proxiSwitch v2 przez pierwsze 15 sekund wykonuje proces autokalibracji. W tym czasie nie należy zbliżać dłoni ani innych przewodzących obiektów do sensora, ponieważ może to wpłynąć na prawidłową kalibrację.

Autokalibracja jest wykonywana również automatycznie co 15 sekund. Jeżeli podczas pracy czujnik reaguje nieprawidłowo, producent zaleca wymuszenie ponownej autokalibracji przez odłączenie i ponowne podłączenie zasilania.

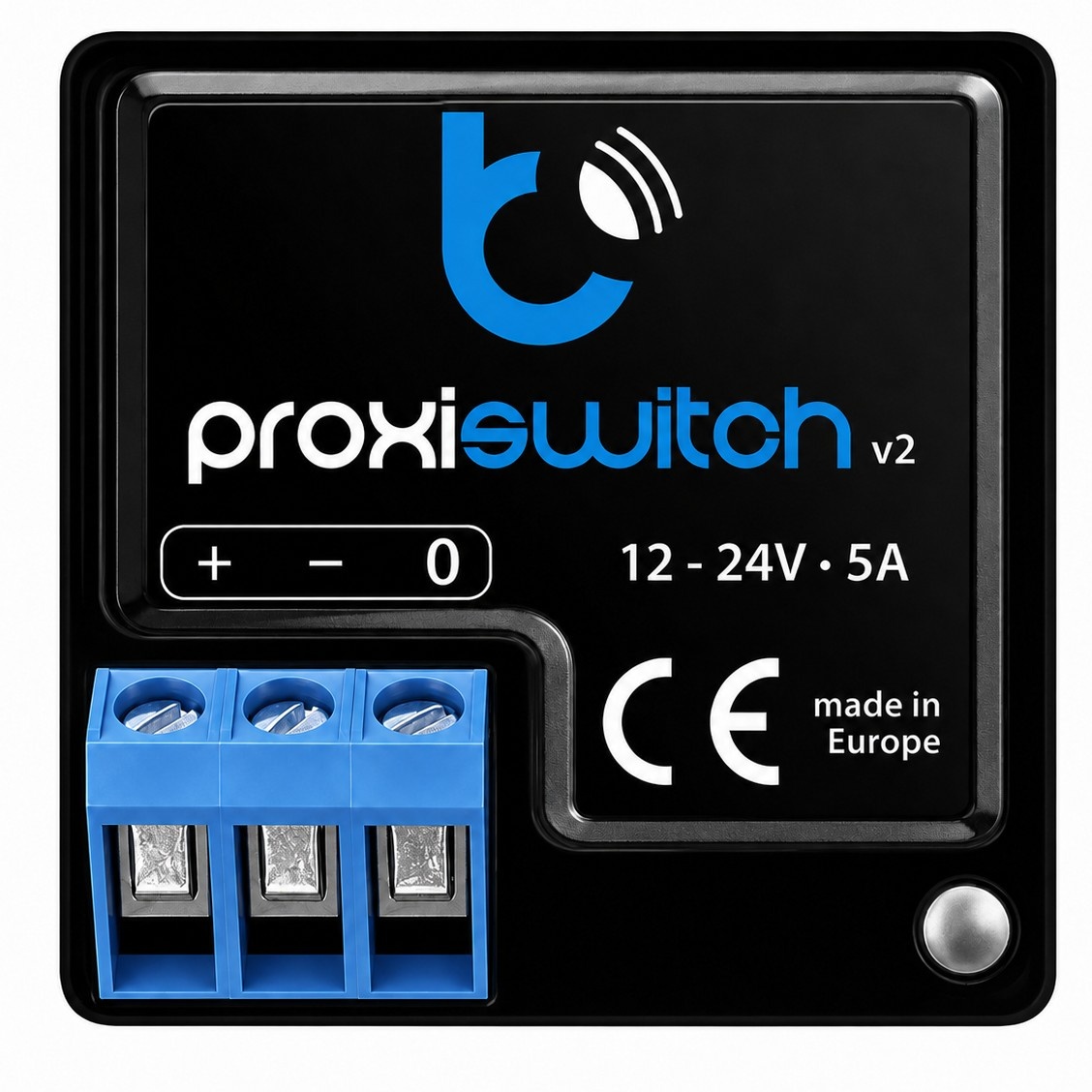

Konstrukcja i montaż

Urządzenie ma dwa paski taśmy klejącej na spodniej stronie, które umożliwiają zamocowanie go pod wybraną powierzchnią. Przed montażem powierzchnia powinna zostać oczyszczona i wysuszona.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C). Stopień ochrony urządzenia wynosi IP20.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <0,1
• Maksymalne natężenie prądu [A]: 5
• Maksymalna moc [W]: 120
• Sensor: zbliżeniowy, pojemnościowy
• Zasięg detekcji: do 3 cm dla plexi, litego drewna, sklejki i płyty wiórowej
• Tryby pracy: bistabilny, bistabilny z pamięcią stanu, monostabilny NO, monostabilny NC
• Maksymalny czas detekcji w trybie monostabilnym [s]: 8
• Autokalibracja: przy starcie oraz co 15 sekund
• Sygnalizacja stanu: niebieska dioda diagnostyczna
• Sposób montażu: pod powierzchnią nieprzewodzącą, paski klejowe
• Stopień ochrony: IP20
• Wymiary [mm]: 38 × 38 × 19
• Temperatura pracy [°C]: -20 do +50

Zastosowanie

proxiSwitch v2 jest przeznaczony do bezdotykowego sterowania urządzeniami 12–24 V DC. Możliwość ukrycia sensora pod wybraną powierzchnią nieprzewodzącą pozwala zastosować go tam, gdzie widoczny przycisk nie jest potrzebny.

Może bezpośrednio sterować odpowiednio dobraną taśmą LED albo pracować jako bezdotykowy element sterujący w instalacji wykorzystującej kompatybilny sterownik. Przed montażem należy sprawdzić materiał powierzchni oraz parametry elektryczne podłączonego urządzenia.
