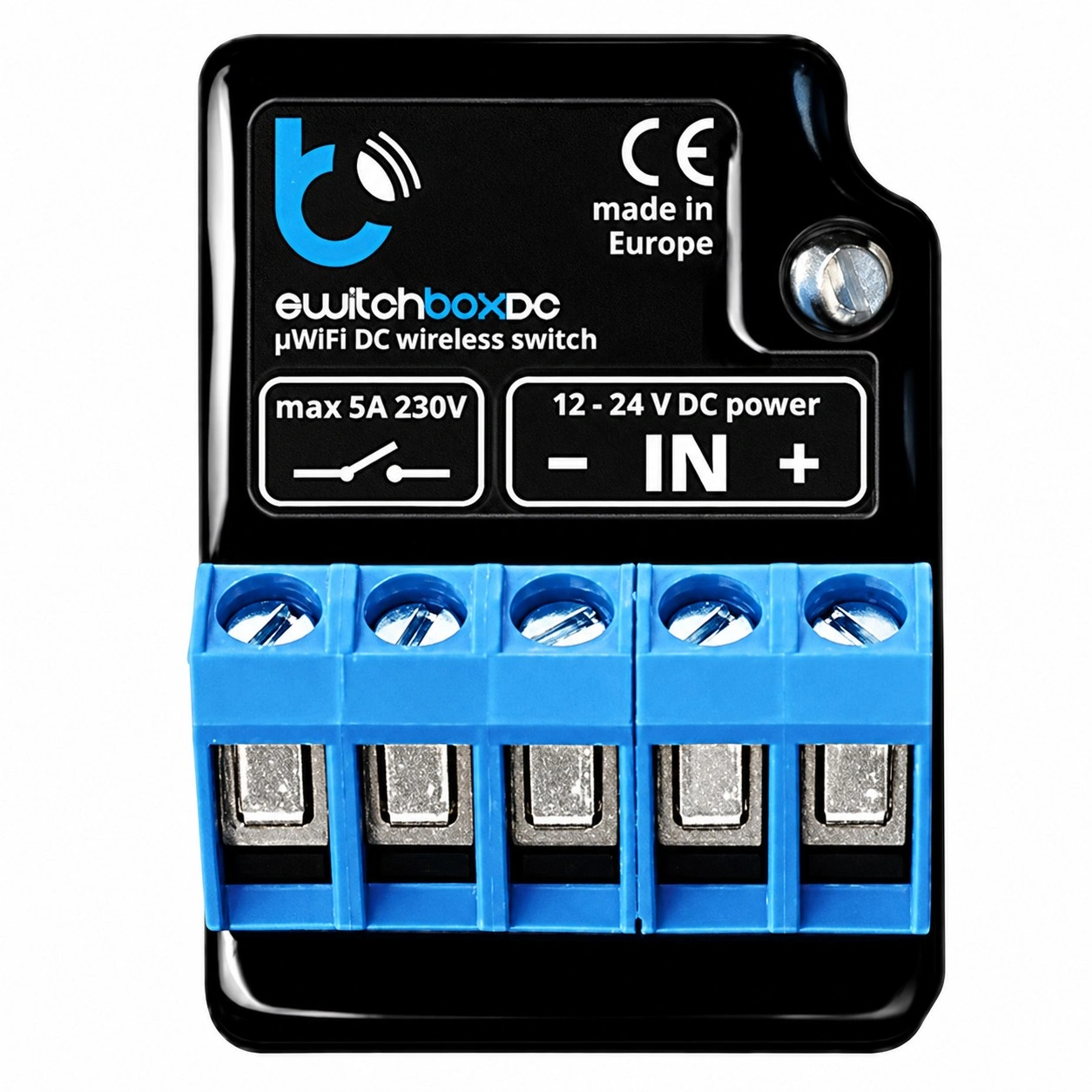

Sterownik WiFi switchBoxDC 12–24V DC 5A BleBox

switchBoxDC BleBox to sterownik WiFi zasilany napięciem 12–24 V DC, wyposażony w jedno separowane wyjście przekaźnikowe. Umożliwia zdalne włączanie i wyłączanie podłączonego odbiornika z aplikacji wBox, przez Internet oraz lokalnie za pomocą przycisku lub łącznika.

Separowane wyjście pozwala sterować zarówno obwodem niskonapięciowym, jak i niezależnie zasilanym odbiornikiem. Maksymalne obciążenie wynosi 5 A przy 230 V AC lub 5 A przy 30 V DC. Sterownik oferuje również harmonogram, wyłącznik czasowy, konfigurowalne akcje, powiadomienia oraz możliwość sterowania innymi urządzeniami BleBox przez API.

Najważniejsze możliwości switchBoxDC

• Zasilanie 12–24 V DC: sterownik jest przeznaczony do instalacji niskonapięciowych z zasilaniem prądem stałym.
• Separowane wyjście przekaźnikowe: obwód sterowany może być niezależny od obwodu zasilającego switchBoxDC.
• Obciążenie do 5 A: producent podaje 5 A przy 230 V AC oraz 5 A przy 30 V DC.
• Sterowanie przez WiFi: obsługa z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet.
• Sterowanie lokalne: jedno wejście pozwala podłączyć przycisk monostabilny lub łącznik bistabilny bez podświetlenia.
• Wyłącznik czasowy: funkcja „Włącz na czas” umożliwia automatyczne wyłączenie obciążenia po ustawionym czasie.
• Harmonogram: automatyczne wykonywanie zadań o określonej godzinie lub względem wschodu i zachodu słońca po skonfigurowaniu lokalizacji.
• Konfigurowalne akcje: reakcję sterownika można przypisać do krótkiego lub długiego naciśnięcia oraz zmiany stanu wejścia.
• Sterowanie innymi urządzeniami BleBox: akcje mogą wysyłać polecenia do kompatybilnych urządzeń poprzez sieć WiFi.
• Powiadomienia: możliwość wysyłania powiadomień systemowych do telefonu z aplikacją wBox.
• Otwarte API: możliwość wykorzystania sterownika w integracjach.

Zasilanie 12–24 V DC i separowane wyjście

switchBoxDC jest zasilany napięciem 12 lub 24 V DC. Wyjście sterujące jest przekaźnikowe i separowane, dlatego obciążenie nie musi być zasilane z tego samego źródła co sterownik.

Dzięki temu switchBoxDC może pracować z odbiornikiem zasilanym ze wspólnego źródła 12–24 V DC albo sterować odseparowanym obwodem o innych parametrach, mieszczących się w dopuszczalnym zakresie wyjścia przekaźnikowego.

Sterowanie obwodem DC lub niezależnym obwodem 230 V

Producent określa maksymalne obciążenie wyjścia jako 5 A przy 230 V AC oraz 5 A przy 30 V DC. Maksymalna moc wynosi 1150 VA przy 230 V AC, przy czym dla obciążenia rezystancyjnego producent podaje 1150 W, oraz 150 W przy 30 V DC.

Oznacza to, że napięcia zasilającego sterownik 12–24 V DC nie należy utożsamiać z napięciem obwodu sterowanego. Przed podłączeniem odbiornika trzeba sprawdzić jego napięcie, pobór prądu i charakter obciążenia.

Sterowanie przez WiFi i aplikację wBox

switchBoxDC wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Komunikacja jest dwukierunkowa i szyfrowana.

Sterownik może pracować w połączeniu bezpośrednim jako Access Point lub poprzez standardowy router WiFi. Po uzyskaniu dostępu do Internetu możliwe jest również sterowanie urządzeniem zdalnie z aplikacji wBox.

Sterowanie z przycisku lub łącznika

Sterownik ma jedno niskonapięciowe wejście logiczne zwierane do GND. Producent przewiduje współpracę z przyciskami monostabilnymi, tzw. dzwonkowymi, oraz łącznikami bistabilnymi, w tym tradycyjnymi i krzyżowymi. Element sterujący powinien być bez podświetlenia.

Działanie wejścia można skonfigurować za pomocą akcji, dopasowując reakcję sterownika do sposobu użycia przycisku.

Wyłącznik czasowy i stan po restarcie

Funkcja „Włącz na czas” pozwala załączyć obciążenie na określony czas, po którego upływie zostanie ono automatycznie wyłączone.

Można również skonfigurować zachowanie wyjścia po ponownym uruchomieniu urządzenia, np. po przerwie w zasilaniu. Dostępne ustawienia pozwalają włączyć lub wyłączyć obciążenie, przywrócić wcześniejszy stan albo ustawić stan przeciwny.

Harmonogram pracy

switchBoxDC może automatycznie wykonywać zadania według harmonogramu. Można określić dni oraz konkretną godzinę wykonania operacji.

Po ustawieniu lokalizacji dostępne są również zadania wykonywane relatywnie względem lokalnego wschodu lub zachodu słońca.

Akcje i współpraca z innymi urządzeniami BleBox

Funkcja akcji pozwala określić reakcję na zdarzenia związane z wejściem sterownika, takie jak krótkie i długie naciśnięcie lub zmiana stanu.

Akcja może sterować fizycznym wyjściem switchBoxDC albo wysłać polecenie do innego kompatybilnego urządzenia BleBox w tej samej sieci. Sterownik udostępnia również otwarte API.

Powiadomienia w aplikacji wBox

Dla określonych wyzwalaczy można skonfigurować powiadomienia systemowe wyświetlane na telefonie z aplikacją wBox. Do działania tej funkcji wymagany jest stabilny dostęp sterownika do Internetu oraz aktywny zdalny dostęp.

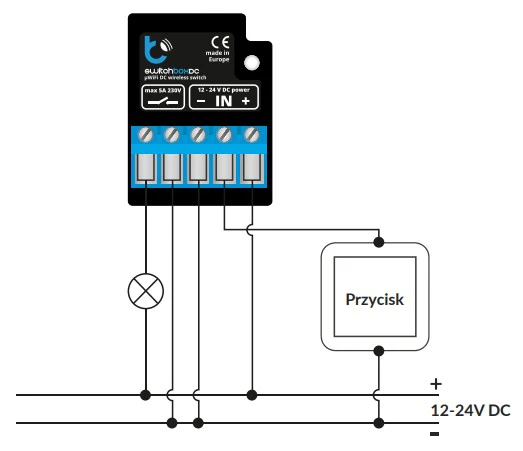

Schemat podłączenia switchBoxDC

Na stronie 1 instrukcji producent przedstawia kilka wariantów instalacji. Do podstawowego zastosowania switchBoxDC wystarczy schemat, w którym sterownik i odbiornik korzystają ze wspólnego zasilania 12–24 V DC.

Separowane wyjście przekaźnikowe umożliwia również sterowanie niezależnym obwodem, w tym urządzeniem zasilanym napięciem 230 V AC, przy zachowaniu parametrów wyjścia określonych przez producenta.

Ważne: w przypadku sterowania obwodem 230 V AC występuje napięcie niebezpieczne. Montaż należy wykonywać przy odłączonym zasilaniu i zgodnie ze schematem producenta.

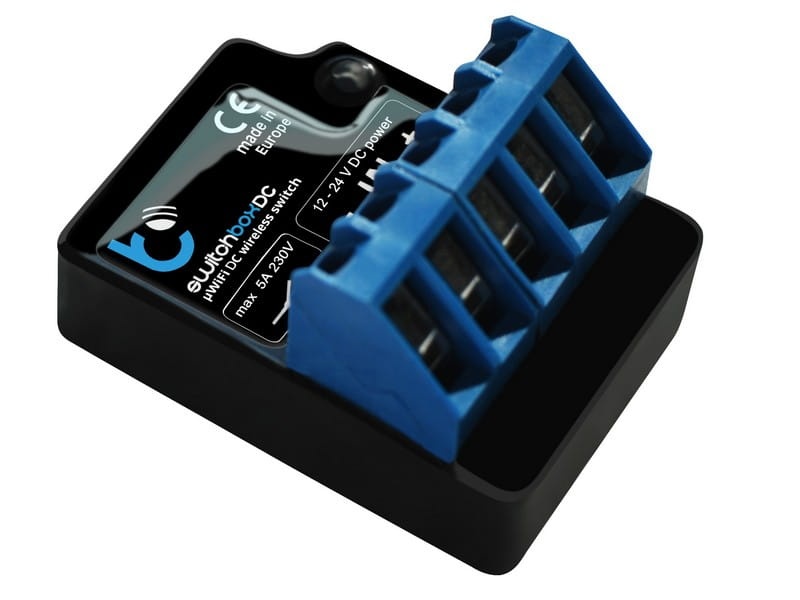

Konstrukcja i montaż

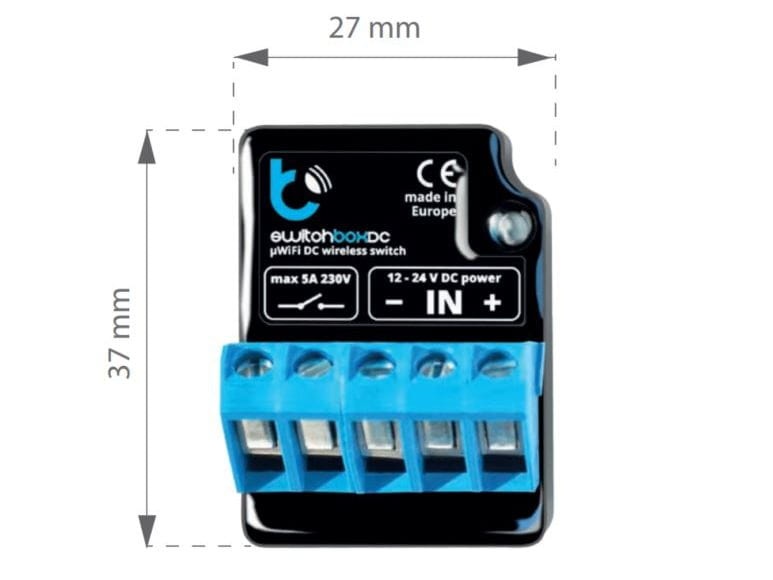

switchBoxDC ma wymiary 27 × 37 × 23 mm i stopień ochrony IP20. Producent przewiduje montaż w pogłębianej lub podwójnej puszce podtynkowej albo wewnątrz obudowy odbiornika.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Parametry techniczne

• Napięcie zasilania [V DC]: 12/24
• Zużycie energii [W]: <1
• Maksymalne obciążenie AC: 5 A przy 230 V AC
• Maksymalne obciążenie DC: 5 A przy 30 V DC
• Maksymalna moc AC: 1150 VA przy 230 V AC; 1150 W dla obciążenia rezystancyjnego
• Maksymalna moc DC: 150 W przy 30 V DC
• Liczba wejść: 1
• Typ wejścia: niskonapięciowe, logiczne, przyciskowe, zwierane do GND
• Liczba wyjść: 1
• Typ wyjścia: przekaźnikowe, separowane
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Wymiary [mm]: 27 × 37 × 23
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: puszka podtynkowa pogłębiana lub podwójna, obudowa odbiornika
• API: otwarte

Zastosowanie

switchBoxDC BleBox jest przeznaczony do instalacji, w których sterownik ma być zasilany napięciem 12–24 V DC, a podłączony odbiornik ma być włączany i wyłączany lokalnie lub przez WiFi. Separowane wyjście przekaźnikowe pozwala oddzielić obwód sterowany od obwodu zasilającego moduł.

Przed podłączeniem należy sprawdzić napięcie, pobór prądu oraz charakter obciążenia odbiornika i nie przekraczać wartości określonych w dokumentacji producenta.
