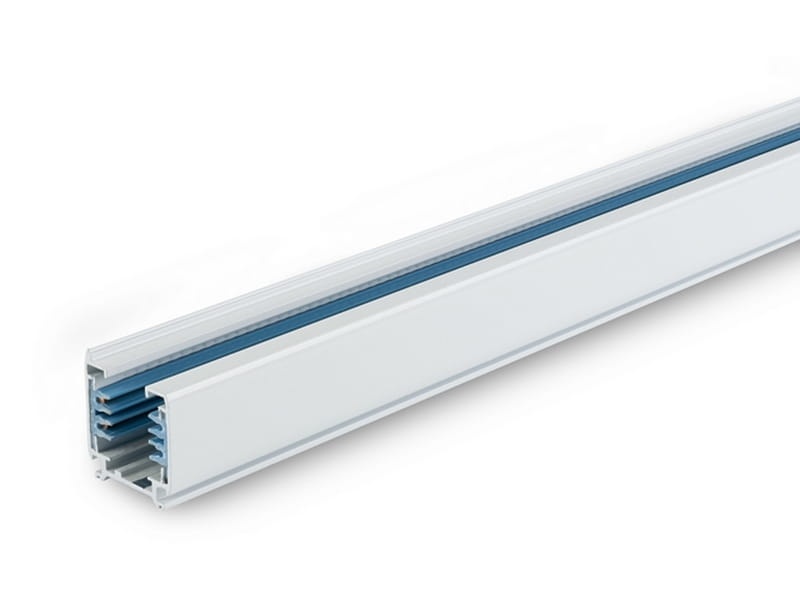

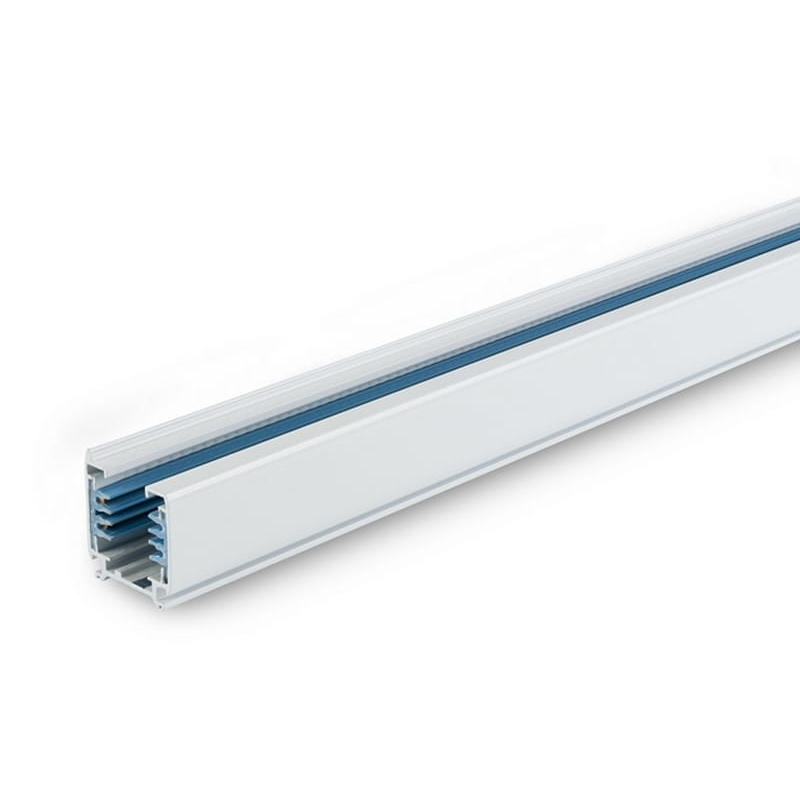

UTS szynoprzewód 3 fazowy biały 1MB

UTS-3FB-1MB to biały szynoprzewód 3-fazowy o długości 1 m, przeznaczony do budowy systemu oświetlenia szynowego UTS. Trzy fazy umożliwiają zasilanie trzech osobno załączanych obwodów lamp.

Najważniejsze cechy

• Typ: szynoprzewód 3-fazowy
• Długość: 1 m
• System: UTS
• Kolor: biały
• Montaż: natynkowy na suficie lub ścianie; możliwość montażu podwieszanego z zastosowaniem dodatkowych uchwytów i linek
• Sterowanie: możliwość podziału opraw na trzy osobno załączane obwody

Zastosowanie szynoprzewodu UTS

System UTS umożliwia dokładanie, zdejmowanie i przesuwanie opraw w obrębie zamontowanych szyn. Adapter oprawy pozwala również wybrać konkretny obwód zasilania.

Szynoprzewód współpracuje z oprawami wyposażonymi w odpowiednie adaptery producentów GLOBAL (Nordic Aluminium), Unipro, EUTRAC oraz POWERGEAR.

Planowanie systemu szynowego

Przy projektowaniu obwodu należy uwzględnić ciągłość biegunów elektrycznych oraz odpowiednio dobrać zasilania i łączniki systemowe. W przypadku łączników L i T znaczenie ma ich prawa lub lewa polaryzacja.

Przykładowy schemat rozmieszczenia produktu

Przykładowe schematy tworzenia obwodów

Uwaga: przy tworzeniu obwodu z zastosowaniem łączników krzyżowych X należy dostosować projekt do polaryzacji łącznika X.

Aby prawidłowo skompletować system szynowy, przed zakupem możesz skonsultować projekt z obsługą NEO-LED. Rysunek planowanego obwodu szynoprzewodów prześlij na adres projekty@neoled.pl.
