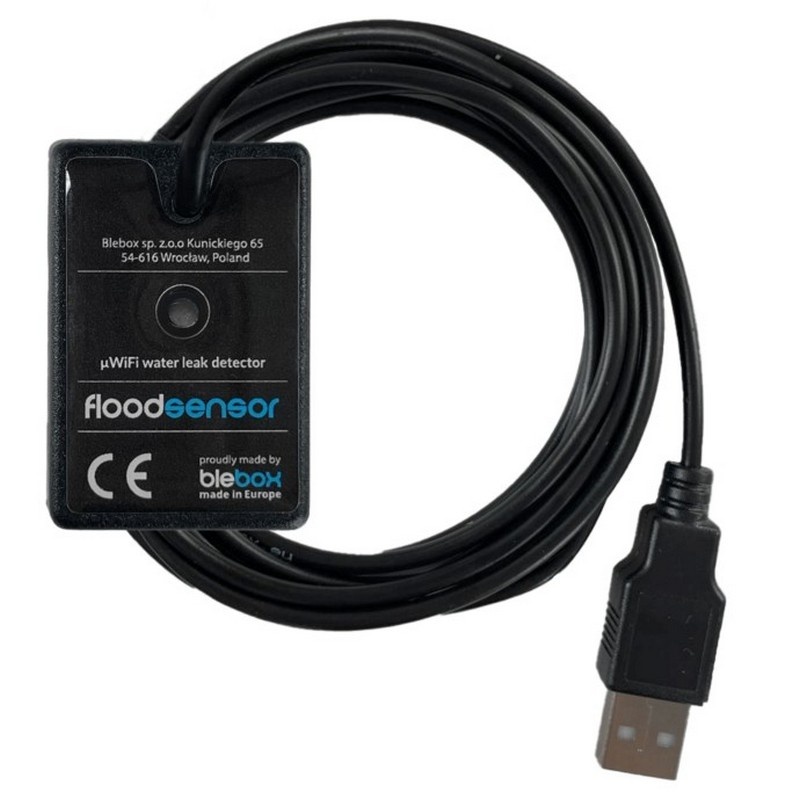

floodSensor BleBox- czujnik zalania, wycieku wody

floodSensor BleBox to miniaturowy czujnik zalania WiFi przeznaczony do wykrywania obecności wody i informowania użytkownika o zdarzeniu lokalnie oraz przez aplikację wBox. Po wykryciu zalania urządzenie uruchamia sygnał dźwiękowy i może wysłać powiadomienie na telefon.

floodSensor może również przekazać sygnał do innego systemu automatyki za pomocą wyjścia open-drain. Dzięki temu może współpracować np. z innym urządzeniem sterującym lub systemem alarmowym, jeśli sposób podłączenia jest zgodny z dokumentacją obu urządzeń.

Najważniejsze możliwości floodSensor

• Detekcja zalania: czujnik reaguje na obecność wody w miejscu montażu.
• Alarm dźwiękowy: wbudowany buzzer 4 kHz o poziomie 75 dB sygnalizuje wykrycie zalania.
• Powiadomienia na telefon: możliwość otrzymania komunikatu w aplikacji wBox po wykryciu zalania.
• Zdalny dostęp: po podłączeniu do sieci WiFi i Internetu możliwy jest dostęp do urządzenia spoza sieci lokalnej.
• Wyjście open-drain: pozwala przekazać sygnał o zalaniu do zewnętrznego urządzenia lub systemu automatyki.
• Akcje: wykrycie zalania może wyzwolić polecenie dla innego kompatybilnego urządzenia BleBox.
• Regulowany czas podtrzymania: sygnalizacja wykrycia może być utrzymana przez określony czas po wyschnięciu powierzchni.
• Zasilanie przez USB-A lub 5–24 V DC: możliwość dopasowania sposobu zasilania do instalacji.
• Stopień ochrony IP55: zgodnie ze specyfikacją producenta.

Jak działa floodSensor?

Czujnik należy zamontować w miejscu, w którym może pojawić się woda. Po wykryciu zalania floodSensor uruchamia sygnał dźwiękowy i może wysłać powiadomienie do aplikacji wBox.

Po wysuszeniu powierzchni stan wykrycia może zostać jeszcze podtrzymany przez czas ustawiony w konfiguracji urządzenia. Funkcja ta pomaga ograniczyć przypadkowe zmiany stanu przy krótkotrwałych zakłóceniach.

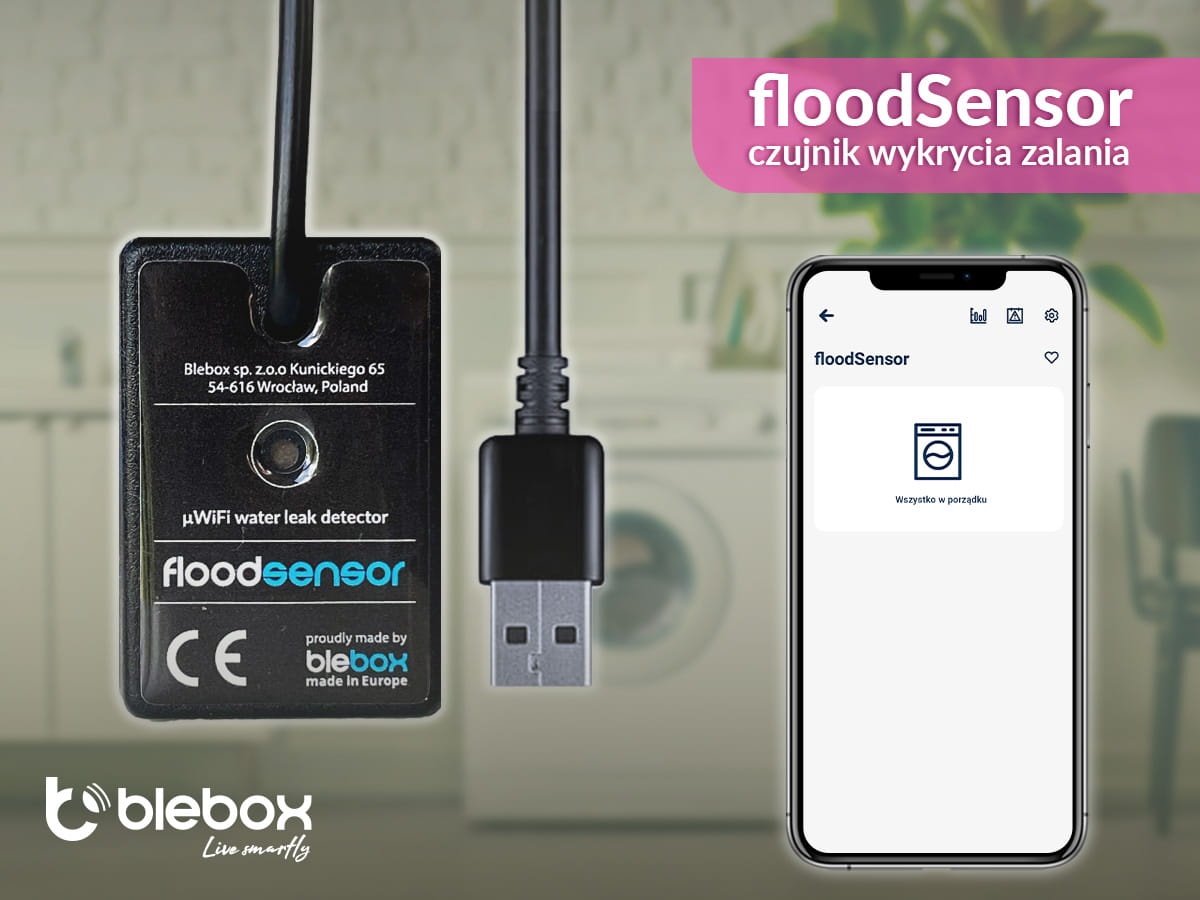

Powiadomienia w aplikacji wBox

floodSensor umożliwia skonfigurowanie powiadomień systemowych w telefonie. Wyzwalaczem może być między innymi wykrycie zalania.

Powiadomienia działają przy stabilnym dostępie urządzenia do Internetu oraz włączonej funkcji zdalnego dostępu. Do ich wyświetlania aplikacja wBox musi mieć odpowiednie uprawnienia w systemie telefonu.

Alarm dźwiękowy

Wbudowany buzzer 4 kHz o poziomie 75 dB zapewnia lokalną sygnalizację wykrycia wody. Powiadomienie dźwiękowe można wyłączyć w ustawieniach urządzenia.

Integracja z innymi urządzeniami

floodSensor może wyzwalać akcje w innych kompatybilnych urządzeniach BleBox. Jako warunek można wykorzystać zdarzenie „Wykryto zalanie” lub „Zalanie ustało”.

Producent pokazuje w instrukcji przykłady sterowania urządzeniami switchBox i shutterBox poprzez API. Pozwala to wykorzystać czujnik jako element większego systemu automatyki.

Wyjście open-drain do systemu automatyki

Urządzenie ma jedno wyjście typu open-drain sterowane masą. Domyślnie pracuje ono jako NO, z możliwością programowego trybu NC.

Po wykryciu wody wyjście jest zwierane do wspólnej masy. Dzięki temu sygnał z floodSensor może zostać przekazany przewodowo do odpowiednio dobranego systemu automatyki lub centralki alarmowej.

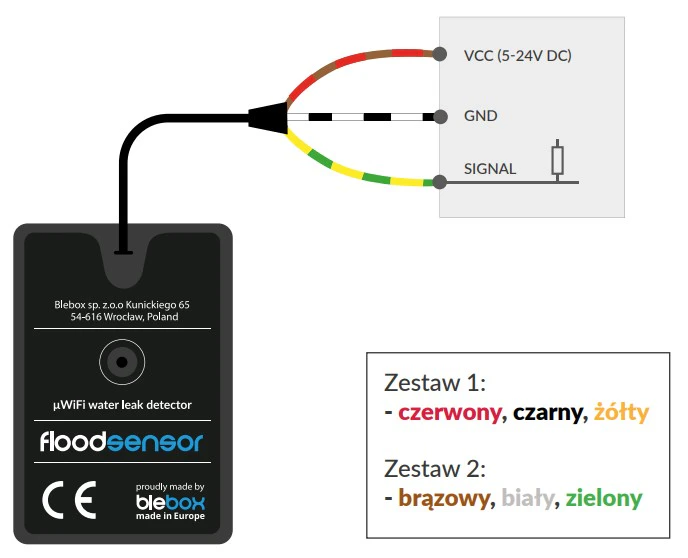

Schemat podłączenia floodSensor

Poniższy schemat producenta przedstawia podłączenie floodSensor do zewnętrznego systemu automatyki za pomocą przewodów VCC, GND i SIGNAL.

Uwaga: przy korzystaniu z rozciętego przewodu USB należy zachować zgodność kolorów przewodów z instrukcją producenta. Niewykorzystywany przewód sygnałowy należy odpowiednio zaizolować.

Zasilanie USB-A lub 5–24 V DC

floodSensor może być zasilany przez przewód USB-A z odpowiedniej ładowarki lub zasilacza 5 V DC. Alternatywnie, po wykorzystaniu przewodów zasilających, urządzenie może być zasilane napięciem 5–24 V DC.

Zużycie energii wynosi mniej niż 1 W.

Montaż czujnika zalania

Urządzenie powinno być zamontowane poziomo w miejscu spodziewanego wycieku wody, nitami skierowanymi w dół i przewodem do góry. Producent zaleca wykorzystanie dołączonej dwustronnej taśmy montażowej.

Nie należy zasłaniać buzzera znajdującego się w górnej części obudowy. Długotrwały kontakt ze środowiskiem kwaśnym lub słoną wodą morską może skrócić żywotność czujnika.

Parametry techniczne

• Zasilanie: USB-A lub 5–24 V DC z zewnętrznego zasilacza
• Zużycie energii [W]: <1
• Rodzaj pomiaru: detekcja zalania
• Liczba wyjść: 1
• Typ wyjścia: open-drain, sterowanie masą, NO z programowym trybem NC
• Maksymalne obciążenie wyjścia [W]: 6
• Sygnalizacja: buzzer 4 kHz, 75 dB podczas wykrywania zalania
• Powiadomienia: iOS / Android przez aplikację wBox
• Stopień ochrony: IP55
• Materiał obudowy: ABS
• Wymiary [mm]: 31 × 45 × 15
• Długość przewodu zasilającego [m]: 2
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Antena: zintegrowana
• Temperatura pracy [°C]: -20 do +50
• API: otwarte

Zastosowanie

floodSensor BleBox jest przeznaczony do wykrywania obecności wody w miejscu możliwego wystąpienia wycieku. Może pracować jako samodzielny czujnik z alarmem dźwiękowym i powiadomieniem wBox albo jako element większego systemu automatyki.

Możliwość wykorzystania wyjścia open-drain oraz akcji przez API pozwala połączyć detekcję zalania z reakcją innych kompatybilnych urządzeń.
