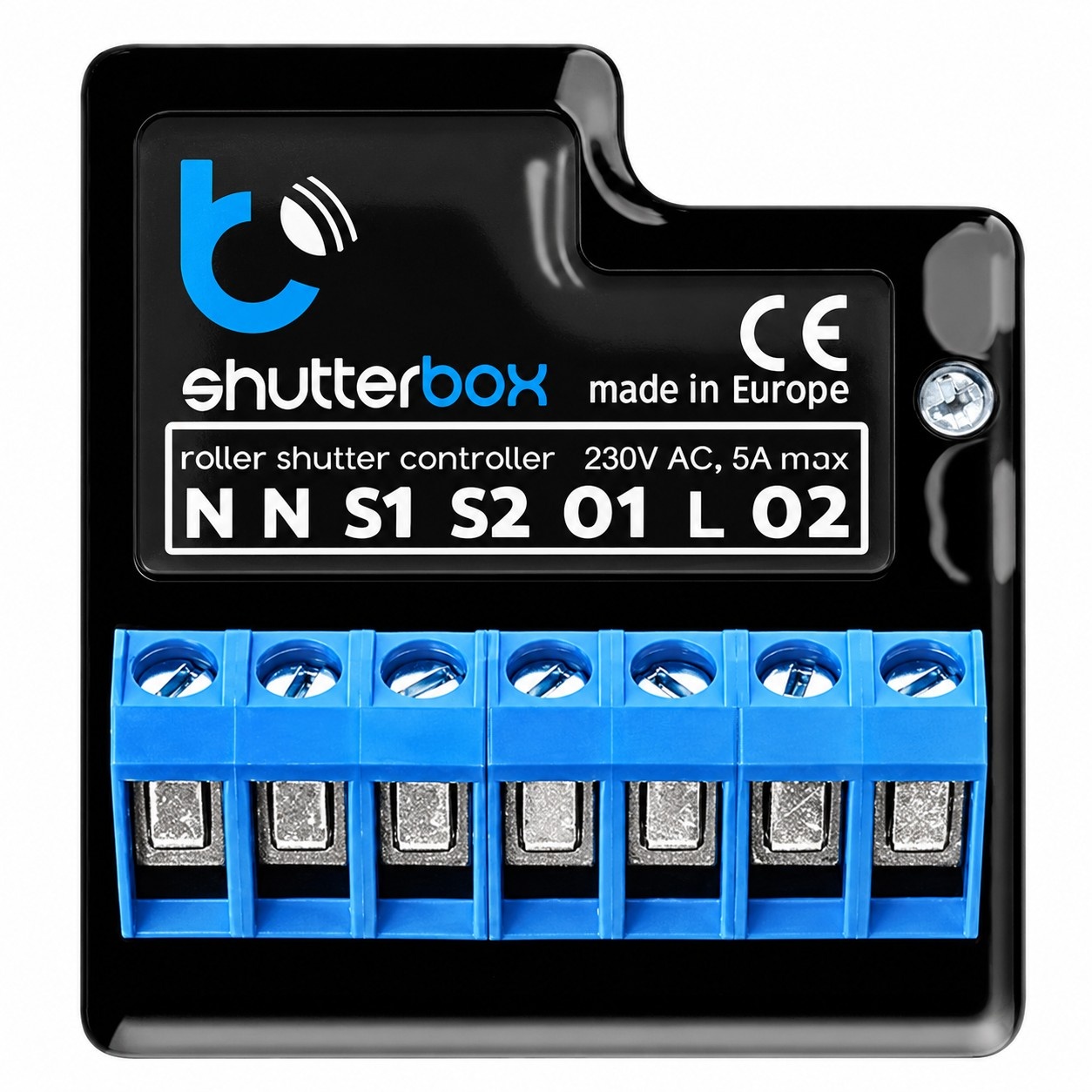

Sterownik rolet shutterBox WiFi 230V BleBox

shutterBox BleBox to sterownik rolet WiFi 230 V przeznaczony do sterowania napędami rolet, żaluzji, markiz i innych kompatybilnych osłon wyposażonych w silnik sterowany kierunkowo. Umożliwia obsługę z aplikacji wBox, lokalnego podwójnego przycisku monostabilnego oraz zdalnie przez Internet po odpowiedniej konfiguracji.

Sterownik ma dwa przeciwsobne wyjścia przekaźnikowe NO, dwa konfigurowalne wejścia przyciskowe i obsługuje obciążenie do 5 A / 1150 VA. Po kalibracji kompatybilnej rolety z krańcówką mechaniczną możliwe jest sterowanie jej pozycją, a harmonogram pozwala automatyzować pracę również względem lokalnego wschodu i zachodu słońca.

Najważniejsze możliwości shutterBox

• Sterowanie przez WiFi: obsługa rolety z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet po włączeniu zdalnego dostępu.
• Sterowanie lokalne: możliwość podłączenia podwójnego przycisku monostabilnego, tzw. dzwonkowego.
• Pozycjonowanie rolety: po przeprowadzeniu kalibracji kompatybilnej rolety z krańcówką mechaniczną można ustawiać pośrednie położenie osłony.
• Sterowanie żaluzją: tryb przeznaczony do żaluzji z wychylnymi lamelami obracanymi pojedynczym silnikiem umożliwia regulację położenia oraz kąta wychylenia lameli.
• Różne tryby pracy: dostępne ustawienia dla rolety zewnętrznej, okna uchylnego, rolety materiałowej, markizy, ekranu i żaluzji.
• Ulubiona pozycja: możliwość zapisania wybranego położenia rolety i późniejszego szybkiego przywołania go z aplikacji.
• Harmonogram: automatyczne wykonywanie zadań o określonej godzinie lub względem wschodu i zachodu słońca po skonfigurowaniu lokalizacji.
• Sterowanie głosowe: producent deklaruje możliwość współpracy z Amazon Alexa i Google Home.
• Otwarte API: możliwość integracji z innymi systemami.

Sterowanie roletami przez WiFi i aplikację wBox

shutterBox wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Sterownik może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

Z poziomu aplikacji wBox można sterować kierunkiem ruchu osłony, zatrzymywać ją oraz – po prawidłowej konfiguracji i kalibracji – ustawiać wybraną pozycję. Zdalne sterowanie spoza lokalnej sieci WiFi wymaga aktywowania zdalnego dostępu.

Sterowanie z tradycyjnego przycisku ściennego

Do dwóch wejść sterownika można podłączyć podwójny przycisk monostabilny bez podświetlenia. Pozwala to zachować lokalne sterowanie osłoną niezależnie od obsługi z aplikacji.

Pojedyncze naciśnięcie odpowiedniego klawisza uruchamia ruch w wybranym kierunku. Naciśnięcie dowolnego przycisku podczas ruchu powoduje natychmiastowe zatrzymanie rolety. Funkcję wejść można skonfigurować w ustawieniach sterownika.

Pozycjonowanie rolety i automatyczna kalibracja

W przypadku rolety wyposażonej w krańcówkę mechaniczną shutterBox umożliwia sterowanie do wybranego punktu. Funkcja wymaga wcześniejszego przeprowadzenia automatycznej kalibracji, podczas której sterownik określa ruch pomiędzy pozycjami krańcowymi.

Po kalibracji można wybierać pośrednie położenie rolety z poziomu panelu sterowania. Dostępna jest również funkcja zapisania ulubionej pozycji.

Rolety, żaluzje, markizy i ekrany

W ustawieniach shutterBox można wybrać rodzaj sterowanej osłony. Producent przewiduje tryby: roleta zewnętrzna, okno uchylne, roleta materiałowa, markiza, ekran oraz żaluzja. Dla nietypowego silnika dostępny jest również tryb bez pozycjonowania.

Tryb żaluzji jest przeznaczony do konstrukcji z wychylnymi lamelami obracanymi pojedynczym silnikiem. Po konfiguracji pozwala sterować zarówno położeniem żaluzji, jak i kątem wychylenia lameli.

Harmonogram otwierania i zamykania

shutterBox może wykonywać zadania według harmonogramu. Można określić dni oraz czas wykonania poszczególnych operacji. Po prawidłowym ustawieniu lokalizacji dostępne są również zdarzenia wykonywane relatywnie względem lokalnego wschodu lub zachodu słońca.

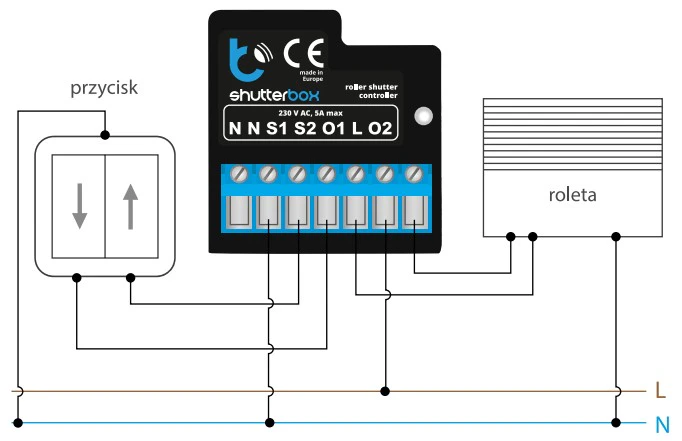

Schemat podłączenia shutterBox

Schemat producenta przedstawia podłączenie shutterBox do zasilania 230 V AC, napędu rolety oraz opcjonalnego podwójnego przycisku monostabilnego. Jeżeli sterowanie ma odbywać się wyłącznie za pomocą smartfonu lub tabletu, montaż przycisku ściennego nie jest wymagany.

Ważne: urządzenie pracuje z napięciem 230 V AC. Montaż i podłączenie należy wykonywać przy odłączonym napięciu, zgodnie ze schematem oraz wymaganiami instalacji.

Konstrukcja i montaż

shutterBox ma wymiary 39 × 42 × 24 mm i stopień ochrony IP20. Producent przewiduje montaż w pogłębianej lub podwójnej puszce podtynkowej, wewnątrz obudowy rolety lub w innym odpowiednio zabezpieczonym miejscu.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C). Metalowe elementy znajdujące się w pobliżu urządzenia mogą negatywnie wpływać na zasięg komunikacji.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Maksymalne obciążenie [A]: 5
• Maksymalna moc [VA]: 1150
• Liczba wejść: 2
• Typ wejść: logiczne, przyciskowe, zwierane do N, konfigurowalne
• Maksymalne napięcie wejść [V]: 230
• Liczba wyjść: 2
• Typ wyjść: przekaźnikowe, przeciwsobne, NO
• Obsługiwane przyciski: podwójne monostabilne (dzwonkowe), bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Wymiary [mm]: 39 × 42 × 24
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: puszka podtynkowa pogłębiana lub podwójna, obudowa rolety
• API: otwarte

Zastosowanie

shutterBox BleBox jest przeznaczony do sterowania kompatybilnymi napędami 230 V stosowanymi w roletach, żaluzjach, markizach, roletach materiałowych, ekranach i oknach uchylnych. Łączy obsługę z aplikacji wBox z możliwością zachowania lokalnego sterowania za pomocą podwójnego przycisku monostabilnego.

Przed podłączeniem należy sprawdzić napięcie, sposób sterowania oraz pobór prądu zastosowanego napędu i nie przekraczać parametrów określonych przez producenta sterownika.
