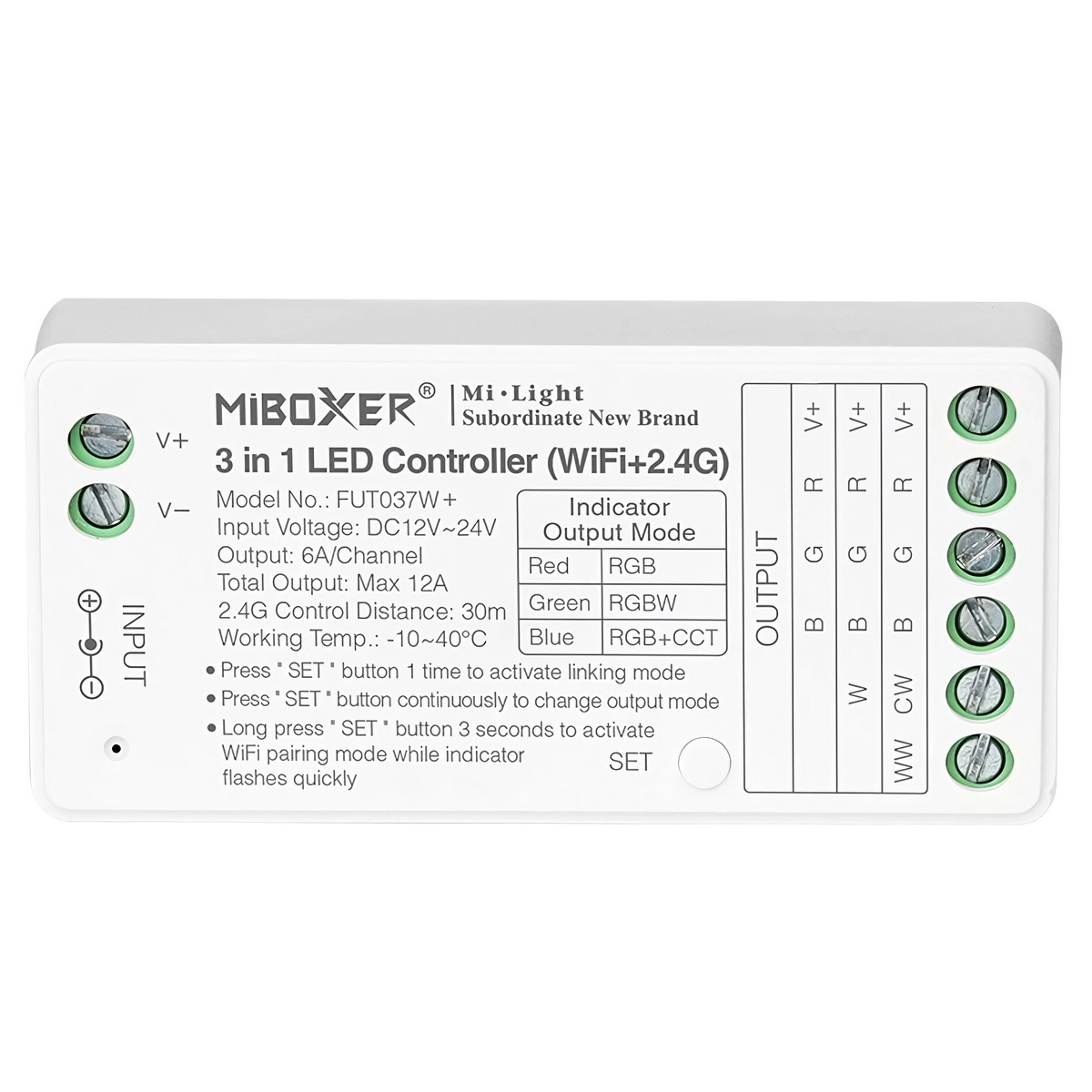

Kontroler LED MiBoxer FUT037W+ RGB RGBW RGB+CCT WiFi 12-24V 3w1

MiBoxer FUT037W+ to kontroler LED 3w1 do taśm RGB, RGBW oraz RGB+CCT. Jeden sterownik obsługuje trzy tryby wyjściowe, dzięki czemu może współpracować z różnymi rodzajami wielokolorowych taśm LED pracujących z napięciem 12V lub 24V DC.

Sterownik posiada wbudowane WiFi i współpracuje z aplikacją Tuya Smart bez konieczności stosowania dodatkowej bramki 2.4GHz. Obsługuje również system radiowy MiBoxer RF 2.4GHz, dzięki któremu oświetleniem można sterować za pomocą kompatybilnych pilotów i paneli ściennych.

Najważniejsze korzyści MiBoxer FUT037W+

• Kontroler 3w1 – obsługa taśm LED RGB, RGBW oraz RGB+CCT.
• WiFi i aplikacja Tuya Smart – sterowanie ze smartfona bez dodatkowej bramki MiBoxer.
• RF 2.4GHz – współpraca z kompatybilnymi pilotami i panelami sterującymi MiBoxer.
• 6A na kanał – przy maksymalnym całkowitym prądzie wyjściowym 12A.
• Zasilanie 12–24V DC – praca z popularnymi napięciami stosowanymi w instalacjach taśm LED.
• Zasięg RF do 30m – bezprzewodowa obsługa w systemie MiBoxer 2.4G RF.
• Sterowanie głosowe – współpraca z Amazon Alexa i Google Assistant poprzez system Tuya Smart.

RGB, RGBW i RGB+CCT – trzy tryby pracy

FUT037W+ umożliwia wybór jednego z trzech trybów wyjściowych. Tryb należy dopasować do rodzaju podłączonej taśmy LED:

• RGB – sterowanie kolorem, nasyceniem i jasnością taśmy RGB,
• RGBW – sterowanie kolorami RGB oraz dodatkowym kanałem światła białego,
• RGB+CCT – sterowanie kolorami RGB oraz światłem białym z regulacją temperatury barwowej.

Zmiana trybu wyjściowego odbywa się za pomocą przycisku SET na kontrolerze. Przed uruchomieniem instalacji należy wybrać konfigurację zgodną z podłączoną taśmą LED.

Sterowanie WiFi przez Tuya Smart

MiBoxer FUT037W+ posiada wbudowany moduł WiFi 2.4GHz i może zostać połączony bezpośrednio z aplikacją Tuya Smart. Do sterowania ze smartfona nie jest wymagana dodatkowa bramka MiBoxer 2.4GHz.

Aplikacja pozwala korzystać z funkcji odpowiednich dla wybranego trybu pracy, w tym sterowania kolorem, jasnością oraz temperaturą barwową. Producent podaje również obsługę rytmu muzyki i sterowania głosowego przez Amazon Alexa oraz Google Assistant.

W specyfikacji FUT037W+ producent podaje również protokół Bluetooth 4.2 Low Energy.

Sterowanie pilotem i panelem MiBoxer RF 2.4GHz

Oprócz aplikacji FUT037W+ może być obsługiwany za pomocą kompatybilnych urządzeń sterujących MiBoxer pracujących w systemie RF 2.4GHz. Deklarowany przez producenta zasięg sterowania radiowego wynosi do 30m.

Pozwala to połączyć obsługę ze smartfona z klasycznym sterowaniem za pomocą pilota lub panelu ściennego. Wybierając urządzenie sterujące, należy uwzględnić funkcje potrzebne dla wykorzystywanego trybu RGB, RGBW lub RGB+CCT.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie sterujące pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące: FUT100, FUT089S, FUT089, FUT089-B, FUT092, FUT092-B, FUT088, FUT096, FUT096-B, B8, B4, B4-B, T4, B3, B3-B, T3, B0, B0-B, S2-B, S2-W oraz S2-G.

Kompatybilne piloty i panele dostępne w sklepie oraz inne sterowniki przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać urządzenia bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia RGB, RGBW lub RGB+CCT. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji. Przykładowo urządzenie przeznaczone do RGBW może nie zapewniać pełnej obsługi funkcji CCT wymaganych przy pracy kontrolera w trybie RGB+CCT.

Sterowanie kolorem, bielą i jasnością

Zakres dostępnych funkcji zależy od rodzaju podłączonej taśmy i wybranego trybu pracy. W instalacji RGB kontroler odpowiada za zmianę koloru, nasycenia i jasności. W trybie RGBW dodatkowo obsługiwany jest osobny kanał światła białego.

W konfiguracji RGB+CCT możliwe jest sterowanie kolorami RGB oraz regulacja temperatury barwowej światła białego w zakresie oferowanym przez zastosowaną taśmę LED.

Obciążenie 6A na kanał – maksymalnie 12A łącznie

Maksymalny prąd pojedynczego kanału wynosi 6A, natomiast całkowite obciążenie kontrolera nie może przekroczyć 12A. Parametru 6A na kanał nie należy więc mnożyć przez liczbę wykorzystywanych kanałów w celu określenia dopuszczalnego obciążenia całego sterownika.

Maksymalna moc wynikająca z całkowitego prądu 12A wynosi do 144W przy napięciu 12V oraz do 288W przy napięciu 24V. Przy doborze zasilacza i taśmy należy uwzględnić rzeczywiste obciążenie całej instalacji.

Retransmisja sygnału i synchronizacja

System RF 2.4GHz MiBoxer obsługuje funkcję przekazywania sygnału pomiędzy współpracującymi kontrolerami. Kolejny sterownik znajdujący się w zasięgu może przekazać odebrany sygnał dalej, co ułatwia sterowanie bardziej rozbudowaną instalacją.

Kontrolery obsługują również synchronizację trybów dynamicznych podczas pracy z tym samym urządzeniem sterującym i przy odpowiedniej konfiguracji systemu.

Parametry techniczne

• Producent: MiBoxer
• Model: FUT037W+
• Rodzaj urządzenia: kontroler LED 3w1
• Obsługiwane tryby: RGB / RGBW / RGB+CCT
• Napięcie wejściowe [V DC]: 12–24
• Prąd wyjściowy [A/kanał]: maks. 6
• Całkowity prąd wyjściowy [A]: maks. 12
• Moc maksymalna przy 12V [W]: 144
• Moc maksymalna przy 24V [W]: 288
• Sterowanie aplikacją: Tuya Smart
• Komunikacja: WiFi + RF 2.4GHz
• Standard WiFi: IEEE 802.11 b/g/n 2.4GHz
• Bluetooth: 4.2 Low Energy
• Zasięg RF 2.4GHz [m]: do 30
• Temperatura pracy [°C]: -10 do 40
• Wymiary [mm]: 74,5 × 36 × 17

Zastosowanie

MiBoxer FUT037W+ jest przeznaczony do sterowania analogowymi taśmami LED RGB, RGBW oraz RGB+CCT zasilanymi napięciem 12V lub 24V DC. Jeden kontroler można skonfigurować odpowiednio do rodzaju zastosowanej taśmy.

Połączenie sterowania WiFi przez Tuya Smart z systemem radiowym MiBoxer 2.4G RF pozwala obsługiwać tę samą instalację zarówno ze smartfona, jak i z kompatybilnego pilota lub panelu sterującego.

Pasujące piloty, panele oraz pozostałe elementy systemu sprawdź na karcie produktu w sekcji „Produkty powiązane”.
