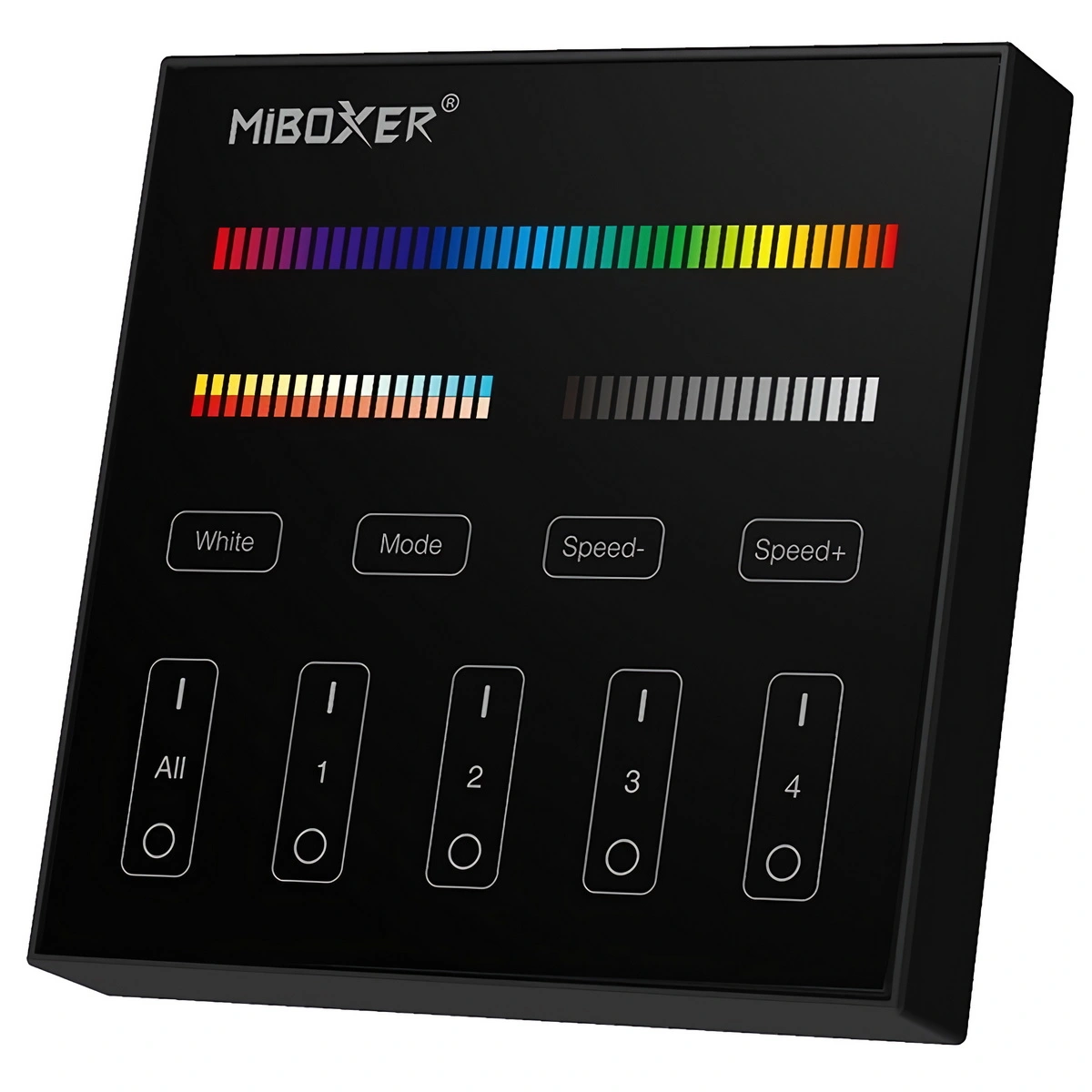

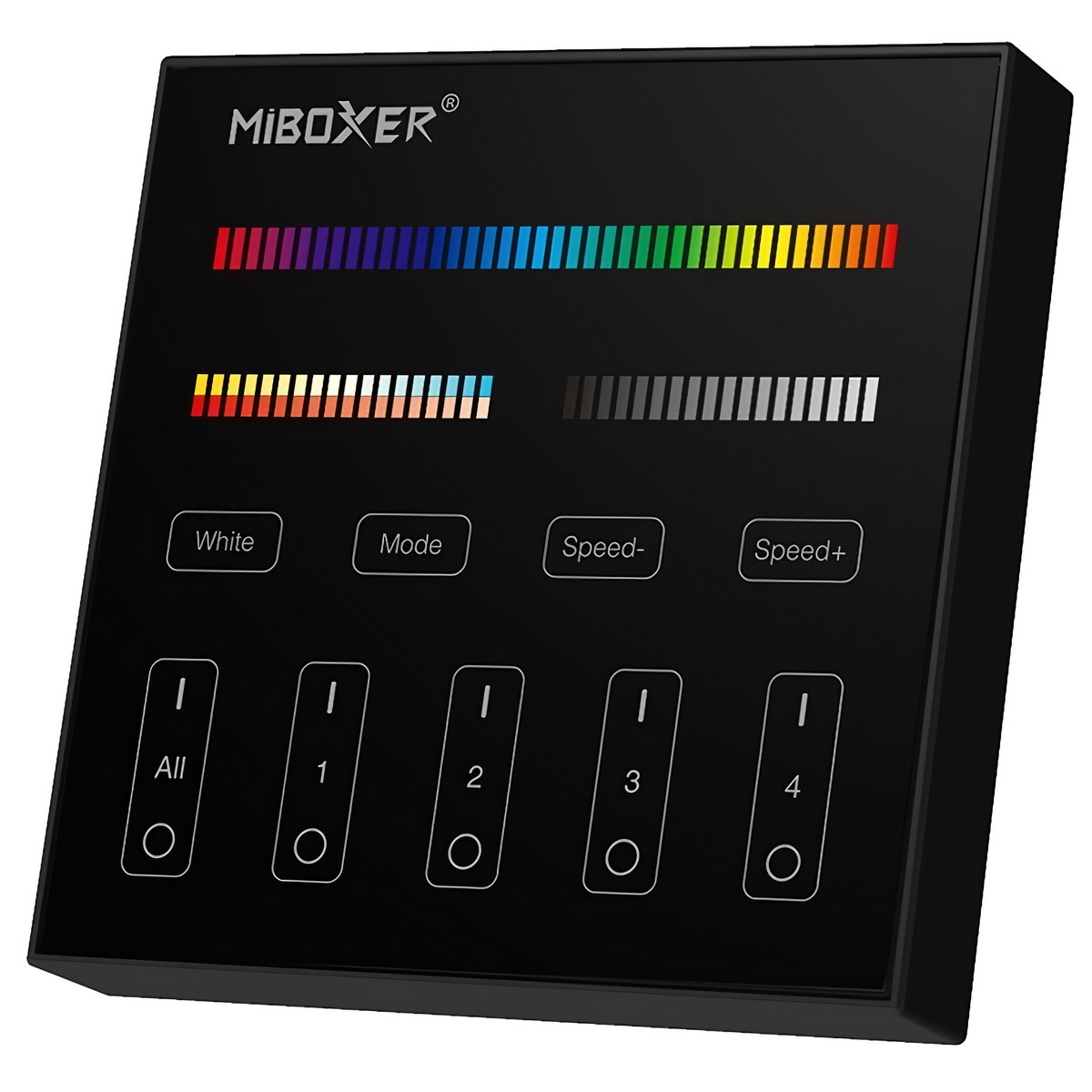

Panel sterujący MiBoxer B4-B RGB+CCT 4 strefy czarny RF 2.4GHz

MiBoxer B4-B to czarny, 4-strefowy panel sterujący RGB+CCT przeznaczony do bezprzewodowej obsługi kompatybilnych kontrolerów i urządzeń MiBoxer pracujących w systemie 2.4G RF. Umożliwia sterowanie kolorem RGB, jasnością, nasyceniem oraz temperaturą barwową światła białego.

Panel pozwala podzielić instalację na 4 niezależne strefy i sterować każdą z nich osobno lub wszystkimi jednocześnie. Zasilanie z dwóch baterii AAA oznacza, że do miejsca montażu nie trzeba prowadzić przewodu zasilającego ani sterującego.

B4-B jest urządzeniem sterującym, a nie kontrolerem mocy. Taśmy LED nie podłącza się bezpośrednio do panelu. Do działania wymagany jest kompatybilny kontroler, odbiornik lub oprawa MiBoxer 2.4G RF.

Najważniejsze korzyści MiBoxer B4-B

• 4 niezależne strefy – możliwość osobnego sterowania czterema grupami oświetlenia.
• Sterowanie RGB+CCT – regulacja koloru oraz temperatury barwowej światła białego.
• Regulacja jasności 1–100% – dotykowy suwak pozwala szybko zmienić intensywność światła.
• Regulacja nasycenia – dostępna podczas sterowania światłem kolorowym.
• Tryby dynamiczne – możliwość wyboru efektu oraz regulacji jego prędkości.
• ALL ON / ALL OFF – jednoczesne włączenie lub wyłączenie wszystkich sparowanych stref.
• MiBoxer 2.4G RF – bezprzewodowa komunikacja z kompatybilnymi odbiornikami.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie 2×AAA – brak konieczności doprowadzania zasilania do panelu.

Sterowanie 4 strefami oświetlenia

MiBoxer B4-B pozwala przypisać kompatybilne kontrolery lub odbiorniki do jednej z czterech stref. Każda strefa posiada osobne pola ON i OFF, dzięki czemu można włączać lub wyłączać wybrane grupy oświetlenia niezależnie od pozostałych.

Przyciski ALL ON i ALL OFF umożliwiają jednoczesną obsługę wszystkich sparowanych stref. Takie rozwiązanie pozwala z jednego panelu sterować np. kilkoma niezależnymi obwodami oświetlenia w jednym pomieszczeniu lub różnymi sekcjami instalacji LED.

Strefy nie są fizycznymi wyjściami elektrycznymi panelu. B4-B działa jako bezprzewodowy nadajnik, a właściwe obciążenie LED obsługują sparowane kontrolery.

Sterowanie RGB, CCT i jasnością

Dotykowy suwak kolorów umożliwia wybór barwy RGB, natomiast osobny suwak odpowiada za regulację jasności w zakresie 1–100%.

W trybie światła białego suwak CCT służy do zmiany temperatury barwowej w zakresie obsługiwanym przez zastosowaną taśmę lub oprawę. W trybie światła kolorowego ten sam obszar sterowania służy do regulacji nasycenia koloru.

Panel posiada również przycisk przejścia do światła białego oraz obsługę trybów dynamicznych z możliwością zwiększania i zmniejszania ich prędkości.

Kompatybilne kontrolery MiBoxer 2.4G RF

Kontroler LED nie znajduje się w komplecie. Panel B4-B należy sparować z kompatybilnym odbiornikiem lub kontrolerem pracującym w systemie MiBoxer 2.4G RF.

Kontrolery wskazane jako kompatybilne na karcie produktu: FUT037P+, FUT037S+, FUT037W+, FUT037S-P, FUT039S-P oraz LS2-WP.

Kompatybilne kontrolery dostępne w sklepie znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać odbiornik odpowiedni do rodzaju taśmy LED, napięcia instalacji oraz wymaganego obciążenia bez konieczności wyszukiwania go osobno.

Nie należy dobierać kontrolera wyłącznie na podstawie częstotliwości 2.4GHz. Odbiornik musi być zgodny z systemem MiBoxer 2.4G RF i obsługiwać funkcje wymagane w danej instalacji.

Pełna obsługa koloru RGB oraz regulacji temperatury barwowej wymaga kontrolera i źródła światła obsługujących RGB+CCT. W przypadku odbiornika oferującego mniejszy zakres funkcji panel będzie wykorzystywał tylko funkcje obsługiwane przez dane urządzenie.

Sterowanie radiowe MiBoxer 2.4G RF

B4-B komunikuje się z kompatybilnymi urządzeniami bezprzewodowo w paśmie 2.4GHz. Częstotliwość transmisji wynosi 2400–2483,5MHz, moc nadawania 6dBm, a komunikacja wykorzystuje modulację GFSK.

Deklarowany zasięg sterowania wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód, elementów metalowych oraz innych źródeł zakłóceń radiowych.

2.4G RF nie oznacza bezpośredniego połączenia panelu z siecią WiFi. B4-B komunikuje się radiowo z kompatybilnymi urządzeniami systemu MiBoxer.

Montaż bez dodatkowego okablowania

Panel zasilany jest napięciem 3V z dwóch baterii AAA, dlatego w miejscu montażu nie jest wymagane zasilanie sieciowe ani przewód prowadzony do kontrolera LED.

Natynkowy uchwyt magnetyczny można zamocować za pomocą dwustronnej taśmy montażowej. Panel można następnie umieścić w uchwycie, a w razie potrzeby zdjąć i korzystać z niego jak z pilota.

Front panelu wykonano ze szkła hartowanego. Sterowanie odbywa się za pomocą pojemnościowych pól i suwaków dotykowych.

Parametry techniczne

• Producent: MiBoxer
• Model: B4-B
• Rodzaj urządzenia: panel / pilot RGB+CCT
• Liczba stref: 4
• Obsługiwane funkcje: RGB, CCT, jasność, nasycenie, tryby dynamiczne
• Zakres regulacji jasności: 1–100%
• Kolor obudowy: czarny
• Napięcie zasilania [V]: 3
• Zasilanie: 2×AAA
• Pobór prądu w trybie czuwania: 20µA
• Komunikacja: RF 2.4GHz
• Częstotliwość transmisji [MHz]: 2400–2483,5
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania [m]: do 30
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40

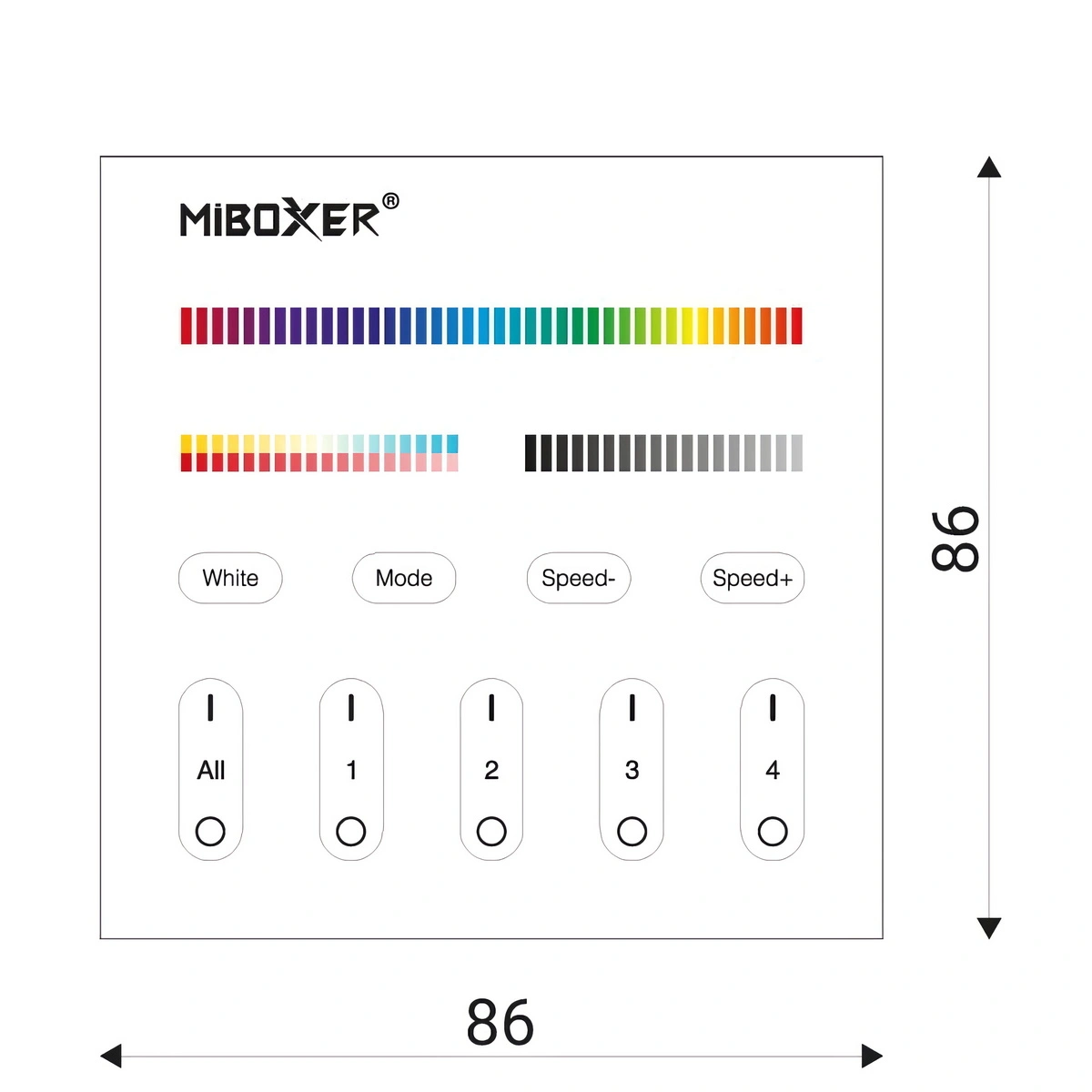

• Wymiary [mm]: 86 × 86 × 16
• Sposób montażu: natynkowy, uchwyt magnetyczny
• Materiał frontu: szkło hartowane
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer B4-B jest przeznaczony do sterowania systemami oświetlenia LED wymagającymi obsługi koloru RGB oraz temperatury barwowej CCT. Cztery strefy umożliwiają podział instalacji na niezależne grupy i sterowanie nimi z jednego panelu.

Panel może być używany do sterowania różnymi fragmentami pomieszczenia, oświetleniem meblowym, wnękami lub innymi oddzielnymi obwodami LED, pod warunkiem zastosowania kompatybilnych kontrolerów MiBoxer 2.4G RF.

Pasujące kontrolery oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
