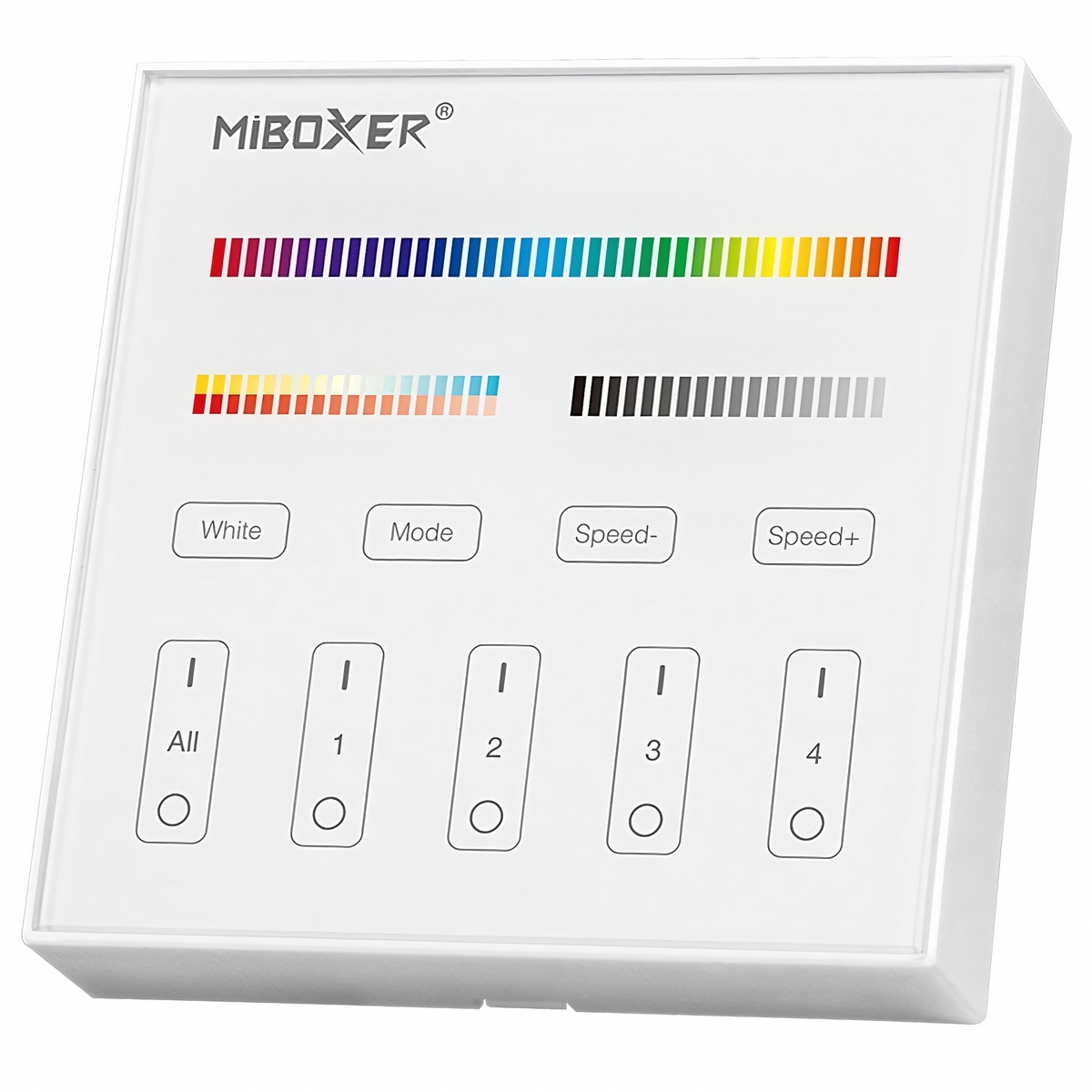

Panel sterujący MiBoxer B4 RGB+CCT 4 strefy biały RF 2.4GHz

MiBoxer B4 to biały, 4-strefowy panel sterujący RGB+CCT przeznaczony do bezprzewodowej obsługi kompatybilnych kontrolerów i urządzeń MiBoxer pracujących w systemie 2.4G RF. Umożliwia sterowanie kolorem RGB, jasnością, nasyceniem oraz temperaturą barwową światła białego.

Panel pozwala podzielić instalację na 4 niezależnie sterowane strefy. Każdą strefę można włączać i wyłączać osobno, a wszystkie sparowane grupy oświetlenia mogą być również obsługiwane jednocześnie.

MiBoxer B4 jest panelem sterującym, a nie kontrolerem mocy. Taśmy LED nie podłącza się bezpośrednio do panelu. Do działania instalacji potrzebny jest kompatybilny kontroler, odbiornik lub inne urządzenie MiBoxer 2.4G RF obsługujące wymagane funkcje oświetlenia.

Najważniejsze korzyści MiBoxer B4

• 4 niezależne strefy – możliwość osobnego sterowania czterema grupami oświetlenia.
• Sterowanie RGB+CCT – obsługa koloru oraz temperatury barwowej światła białego.
• Regulacja jasności 1–100% – dotykowy suwak umożliwia zmianę intensywności światła.
• Regulacja nasycenia – dostępna podczas sterowania światłem kolorowym.
• 16 milionów kolorów – wybór koloru z dotykowego suwaka RGB.
• Tryby dynamiczne – możliwość przełączania efektów i regulowania ich prędkości.
• MiBoxer 2.4G RF – bezprzewodowa komunikacja z kompatybilnymi odbiornikami.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie 2×AAA – do miejsca montażu nie trzeba doprowadzać przewodu zasilającego ani sterującego.

Sterowanie 4 strefami oświetlenia LED

MiBoxer B4 umożliwia przypisanie kompatybilnych odbiorników do jednej z czterech stref. Każda strefa posiada osobne pola ON i OFF, dzięki czemu można włączać lub wyłączać wybrane grupy oświetlenia bez wpływu na pozostałe.

Panel posiada również główny włącznik i wyłącznik służący do jednoczesnej obsługi wszystkich sparowanych urządzeń. Pozwala to sterować z jednego miejsca kilkoma niezależnymi fragmentami instalacji LED.

Strefy nie są fizycznymi wyjściami elektrycznymi panelu. B4 wysyła polecenia bezprzewodowo, natomiast za obsługę obciążenia i zasilanie poszczególnych kanałów taśmy odpowiada kompatybilny kontroler LED.

Sterowanie kolorem RGB, CCT i jasnością

Dotykowy suwak kolorów umożliwia wybór barwy RGB, natomiast osobny suwak ściemniania pozwala regulować jasność w zakresie 1–100%.

W trybie światła białego suwak CCT służy do regulacji temperatury barwowej w zakresie zapewnianym przez zastosowaną taśmę lub oprawę. W trybie światła kolorowego ten sam obszar sterowania umożliwia zmianę nasycenia koloru.

Panel umożliwia również przejście bezpośrednio do trybu światła białego oraz obsługę trybów dynamicznych. Dostępne przyciski pozwalają zwiększać lub zmniejszać prędkość aktualnie wybranego efektu.

Kompatybilne kontrolery MiBoxer 2.4G RF

Do sterowania taśmą LED za pomocą panelu B4 wymagany jest kompatybilny kontroler lub odbiornik pracujący w systemie MiBoxer 2.4G RF.

Kontrolery wskazane jako kompatybilne na karcie produktu: FUT037P+, FUT037S+, FUT037W+, FUT037S-P, FUT039S-P oraz LS2-WP.

Kompatybilne kontrolery dostępne w sklepie oraz inne elementy przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać urządzenie odpowiednie do rodzaju taśmy LED, napięcia instalacji i wymaganego obciążenia bez konieczności wyszukiwania go osobno.

Nie należy dobierać kontrolera wyłącznie na podstawie częstotliwości 2.4GHz. Odbiornik musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje wymagane w danej instalacji.

Pełne wykorzystanie funkcji panelu B4, w tym sterowania kolorami RGB i temperaturą barwową CCT, wymaga kontrolera oraz źródła światła obsługującego RGB+CCT. Przy współpracy z urządzeniem oferującym mniejszy zakres funkcji dostępne będą tylko możliwości obsługiwane przez dany odbiornik.

Sterowanie radiowe MiBoxer 2.4G RF

MiBoxer B4 komunikuje się z kompatybilnymi urządzeniami bezprzewodowo w paśmie 2.4GHz. Częstotliwość transmisji wynosi 2400–2483,5MHz, moc nadawania 6dBm, a komunikacja wykorzystuje modulację GFSK.

Deklarowany zasięg sterowania wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód, elementów metalowych oraz innych źródeł zakłóceń radiowych.

MiBoxer 2.4G RF nie oznacza bezpośredniego połączenia panelu z siecią WiFi. B4 komunikuje się radiowo z kompatybilnymi odbiornikami systemu MiBoxer.

Montaż bez dodatkowego okablowania

Panel jest zasilany napięciem 3V z dwóch baterii AAA, dlatego w miejscu montażu nie jest wymagane zasilanie sieciowe ani przewód prowadzony do kontrolera LED.

Natynkowy uchwyt magnetyczny można zamocować za pomocą dwustronnej taśmy montażowej. Panel umieszcza się następnie na przygotowanej podstawie.

Front panelu wykonano ze szkła hartowanego, a sterowanie odbywa się za pomocą pojemnościowych pól i suwaków dotykowych.

Parametry techniczne

• Producent: MiBoxer
• Model: B4
• Rodzaj urządzenia: panel sterujący RGB+CCT
• Liczba stref: 4
• Obsługiwane funkcje: RGB, CCT, jasność, nasycenie, tryby dynamiczne
• Zakres regulacji jasności: 1–100%
• Liczba dostępnych kolorów: do 16 mln
• Kolor obudowy: biały
• Napięcie zasilania [V]: 3
• Zasilanie: 2×AAA
• Pobór prądu w trybie czuwania: 20µA
• Komunikacja: RF 2.4GHz
• Częstotliwość transmisji [MHz]: 2400–2483,5
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania [m]: do 30
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40

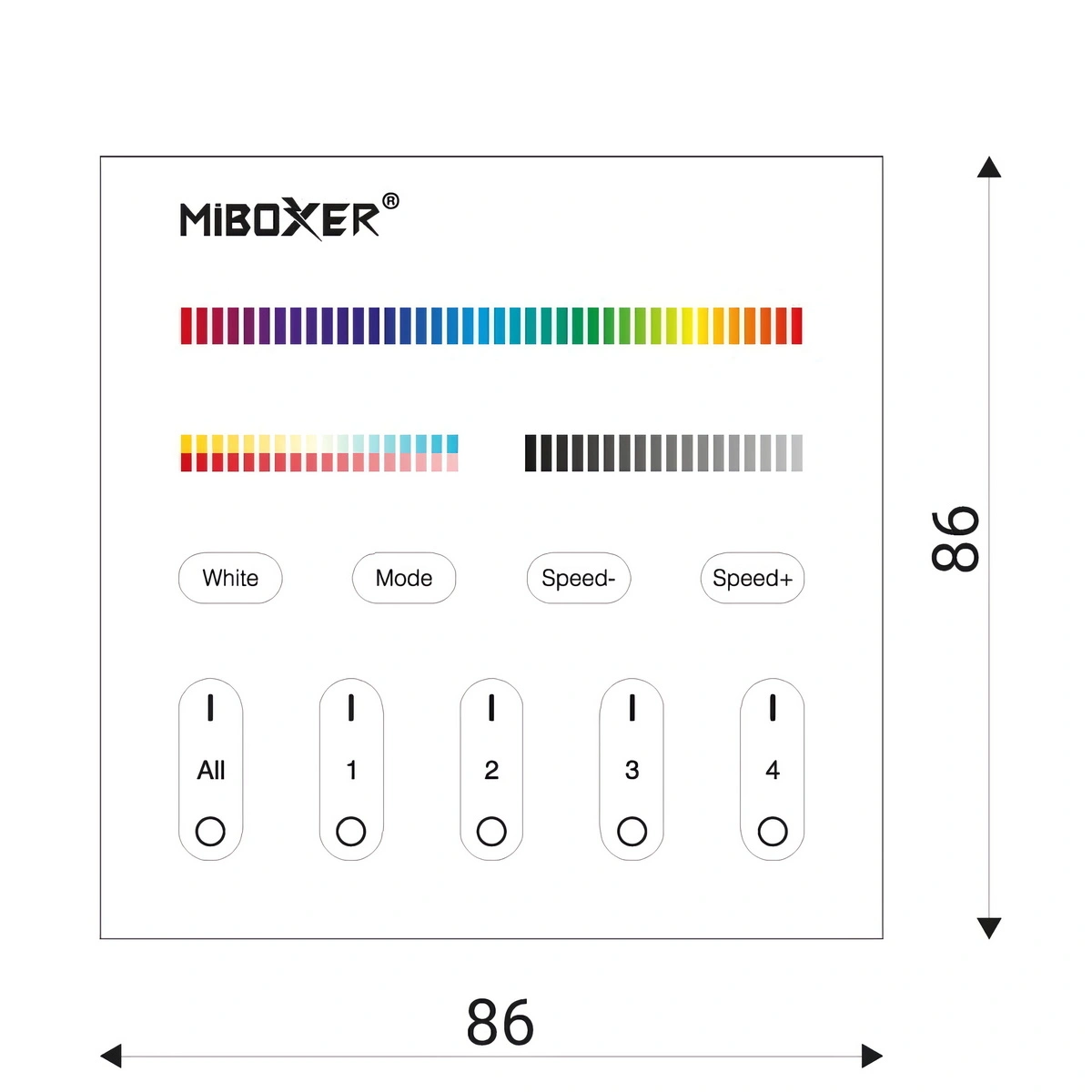

• Wymiary [mm]: 86 × 86 × 16
• Sposób montażu: natynkowy, uchwyt magnetyczny
• Materiał frontu: szkło hartowane
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer B4 jest przeznaczony do bezprzewodowego sterowania instalacjami LED wymagającymi obsługi koloru RGB oraz temperatury barwowej CCT. Cztery strefy umożliwiają podział systemu na niezależne grupy oświetlenia i sterowanie nimi z jednego panelu.

Panel może obsługiwać oddzielne fragmenty pomieszczenia, oświetlenie meblowe, wnęki lub inne niezależne obwody LED, pod warunkiem zastosowania kompatybilnych kontrolerów MiBoxer 2.4G RF.

Pasujące kontrolery oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
