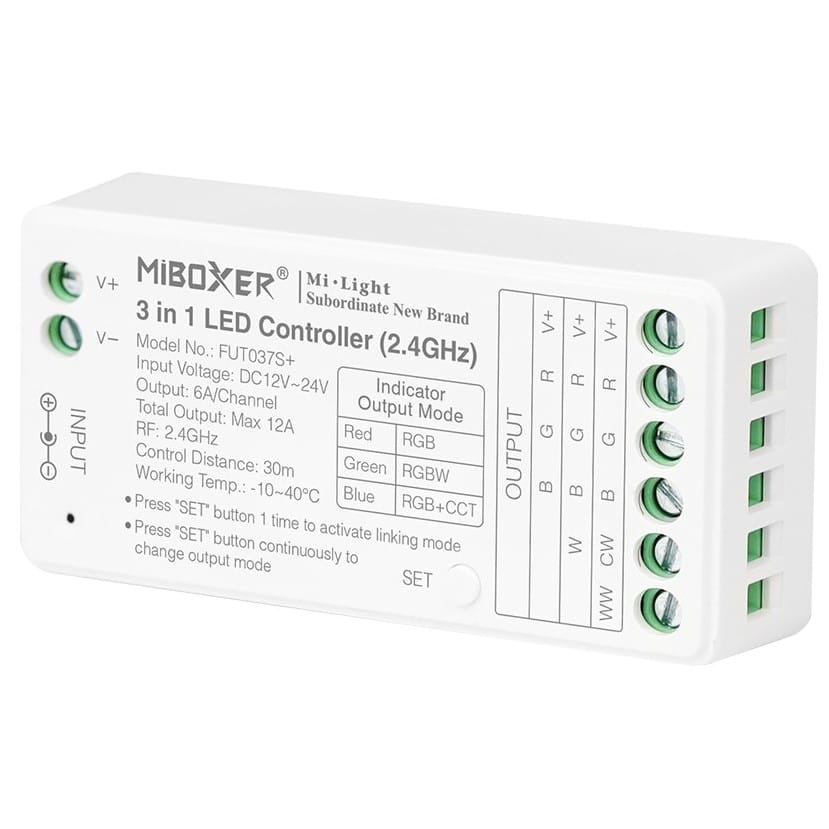

Kontroler LED MiBoxer FUT037S+ RGB RGBW RGB+CCT 12–24V 3w1 RF 2.4GHz

MiBoxer FUT037S+ to kontroler LED 3w1 przeznaczony do taśm RGB, RGBW oraz RGB+CCT. Jeden sterownik może pracować w trzech konfiguracjach wyjściowych, dzięki czemu można dopasować go do rodzaju zastosowanej taśmy LED bez konieczności stosowania osobnego kontrolera dla każdego z tych systemów.

Kontroler pracuje z napięciem 12–24V DC, oferuje maksymalnie 6A na kanał i 12A łącznie oraz komunikuje się z kompatybilnymi pilotami i panelami MiBoxer poprzez system radiowy 2.4G RF. Deklarowany zasięg sterowania wynosi do 30m.

FUT037S+ nie posiada wbudowanego WiFi. Sterowanie ze smartfona oraz funkcje wymagające połączenia z siecią realizowane są po zastosowaniu kompatybilnej bramki MiBoxer 2.4GHz.

Najważniejsze korzyści MiBoxer FUT037S+

• Kontroler 3w1 – obsługuje taśmy LED RGB, RGBW oraz RGB+CCT.
• Trzy przełączane tryby wyjściowe – konfigurację sterownika można dostosować do rodzaju podłączonej taśmy.
• RF 2.4GHz – bezprzewodowe sterowanie za pomocą kompatybilnych pilotów i paneli MiBoxer.
• Zasięg do 30m – zgodnie z parametrami producenta.
• 6A na kanał – przy maksymalnym całkowitym obciążeniu kontrolera 12A.
• Zasilanie 12–24V DC – współpraca z instalacjami LED pracującymi z jednym z tych napięć.
• Sterowanie kolorem i jasnością – zakres funkcji zależy od wybranego trybu oraz rodzaju taśmy LED.
• Regulacja temperatury barwowej – dostępna przy pracy z taśmą RGB+CCT.

RGB, RGBW i RGB+CCT – trzy tryby pracy

MiBoxer FUT037S+ pozwala wybrać jeden z trzech trybów wyjściowych. Konfigurację należy ustawić zgodnie z rodzajem podłączonej taśmy LED:

• RGB – sterowanie kolorem, nasyceniem i jasnością taśmy LED RGB,
• RGBW – sterowanie kolorami RGB oraz dodatkowym kanałem światła białego,
• RGB+CCT – sterowanie kolorami RGB oraz kanałami światła białego umożliwiającymi regulację temperatury barwowej.

Tryb pracy wybiera się przyciskiem SET znajdującym się na kontrolerze. Kolor diody sygnalizacyjnej informuje o aktualnej konfiguracji: czerwony odpowiada trybowi RGB, zielony RGBW, a niebieski RGB+CCT.

Sterowanie MiBoxer 2.4G RF

FUT037S+ komunikuje się bezprzewodowo z kompatybilnymi urządzeniami sterującymi w systemie MiBoxer 2.4G RF. Pozwala to obsługiwać oświetlenie za pomocą pilota lub panelu ściennego bez prowadzenia dodatkowego przewodu sterującego pomiędzy kontrolerem a urządzeniem sterującym.

Maksymalny deklarowany zasięg sterowania wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód, elementów metalowych oraz innych źródeł zakłóceń radiowych.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie sterujące pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane w dokumentacji FUT037S+: FUT100, FUT089S, FUT089, FUT089-B, FUT092, FUT092-B, FUT088, FUT096, FUT096-B, B8, B4, B4-B, T4, B3, B3-B, T3, B0, B0-B, S2-B, S2-W oraz S2-G.

Kompatybilne piloty i panele dostępne w sklepie oraz inne sterowniki przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać urządzenia bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia RGB, RGBW lub RGB+CCT. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji. Przy pracy sterownika w trybie RGB+CCT urządzenie sterujące powinno zapewniać obsługę funkcji wymaganych przez ten typ oświetlenia.

Sterowanie kolorem, jasnością i temperaturą barwową

Zakres dostępnych funkcji zależy od wybranej konfiguracji. W trybie RGB kontroler umożliwia sterowanie kolorem, nasyceniem i jasnością. W trybie RGBW dodatkowo obsługiwany jest oddzielny kanał światła białego.

W konfiguracji RGB+CCT możliwe jest sterowanie kolorami RGB oraz regulacja temperatury barwowej światła białego w zakresie zapewnianym przez zastosowaną taśmę LED.

Sterowanie aplikacją przez bramkę 2.4GHz

FUT037S+ może zostać włączony do systemu sterowanego z aplikacji mobilnej po zastosowaniu kompatybilnej bramki MiBoxer 2.4GHz. Sam kontroler komunikuje się radiowo w systemie 2.4G RF i nie posiada wbudowanego modułu WiFi.

Zakres dodatkowych funkcji dostępnych przez aplikację zależy od zastosowanej bramki oraz konfiguracji systemu.

Obsługa DMX512 w trybie RGB+CCT

Kontroler może współpracować z systemem DMX512 podczas pracy w konfiguracji RGB+CCT. Funkcja wymaga zastosowania dodatkowego transmitera LED DMX512 zgodnego z systemem MiBoxer.

Dokumentacja FUT037S+ wskazuje transmiter FUTD01 jako urządzenie przeznaczone do tej funkcji.

6A na kanał i maksymalnie 12A łącznie

Maksymalny prąd pojedynczego kanału wynosi 6A, natomiast całkowity prąd wyjściowy kontrolera nie może przekroczyć 12A. Oznacza to, że wartości 6A na kanał nie należy mnożyć przez liczbę wykorzystywanych kanałów w celu określenia dopuszczalnego obciążenia całego sterownika.

Przy maksymalnym całkowitym prądzie 12A moc obciążenia wynosi do 144W przy 12V DC oraz do 288W przy 24V DC. Przy doborze zasilacza i taśmy LED należy uwzględnić rzeczywisty pobór całej instalacji.

Retransmisja sygnału i synchronizacja

System MiBoxer 2.4G RF umożliwia przekazywanie sygnału pomiędzy współpracującymi kontrolerami znajdującymi się w odpowiednim zasięgu. Pozwala to rozbudować system sterowania o kolejne odbiorniki.

Kontrolery mogą również synchronizować tryby dynamiczne, jeśli zostały odpowiednio skonfigurowane i współpracują z tym samym urządzeniem sterującym.

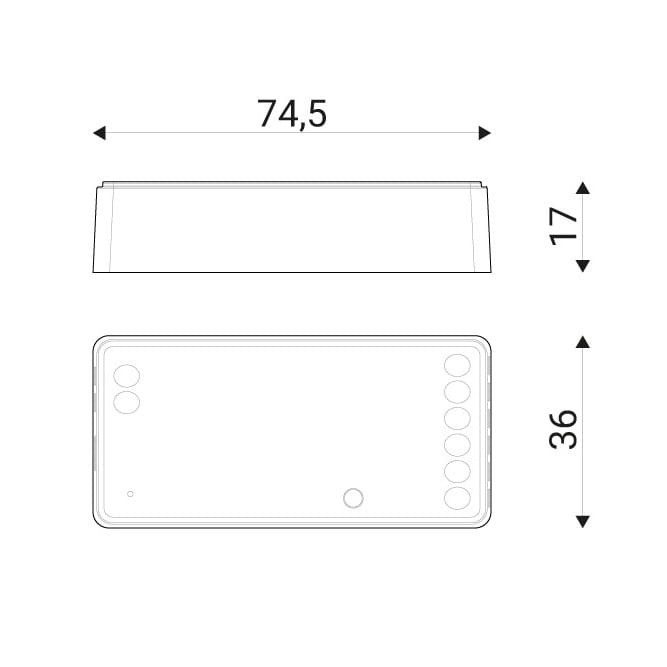

Kompaktowa obudowa 74,5 × 36 × 17 mm

Obudowa kontrolera ma wymiary 74,5 × 36 × 17 mm. Kompaktowa konstrukcja ułatwia umieszczenie sterownika w instalacji, przy zachowaniu dostępu potrzebnego do podłączenia przewodów oraz przycisku SET.

Parametry techniczne

• Producent: MiBoxer
• Model: FUT037S+
• Rodzaj urządzenia: kontroler LED 3w1
• Obsługiwane tryby: RGB / RGBW / RGB+CCT
• Napięcie wejściowe [V DC]: 12–24
• Prąd wyjściowy [A/kanał]: maks. 6
• Całkowity prąd wyjściowy [A]: maks. 12
• Moc maksymalna przy 12V [W]: 144
• Moc maksymalna przy 24V [W]: 288
• Komunikacja: RF 2.4GHz
• Zasięg sterowania [m]: do 30
• Typ połączenia wyjściowego: wspólna anoda
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40
• Wymiary [mm]: 74,5 × 36 × 17
• Kolor obudowy: biały
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer FUT037S+ jest przeznaczony do sterowania analogowymi taśmami LED RGB, RGBW oraz RGB+CCT pracującymi z napięciem 12V lub 24V DC. Jeden kontroler można skonfigurować odpowiednio do rodzaju zastosowanej taśmy.

Model może być wykorzystany w instalacjach wymagających radiowego sterowania kolorem, jasnością, nasyceniem lub temperaturą barwową. System MiBoxer 2.4G RF pozwala również rozbudowywać instalację o kolejne kompatybilne kontrolery i urządzenia sterujące.

Pasujące piloty, panele oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
