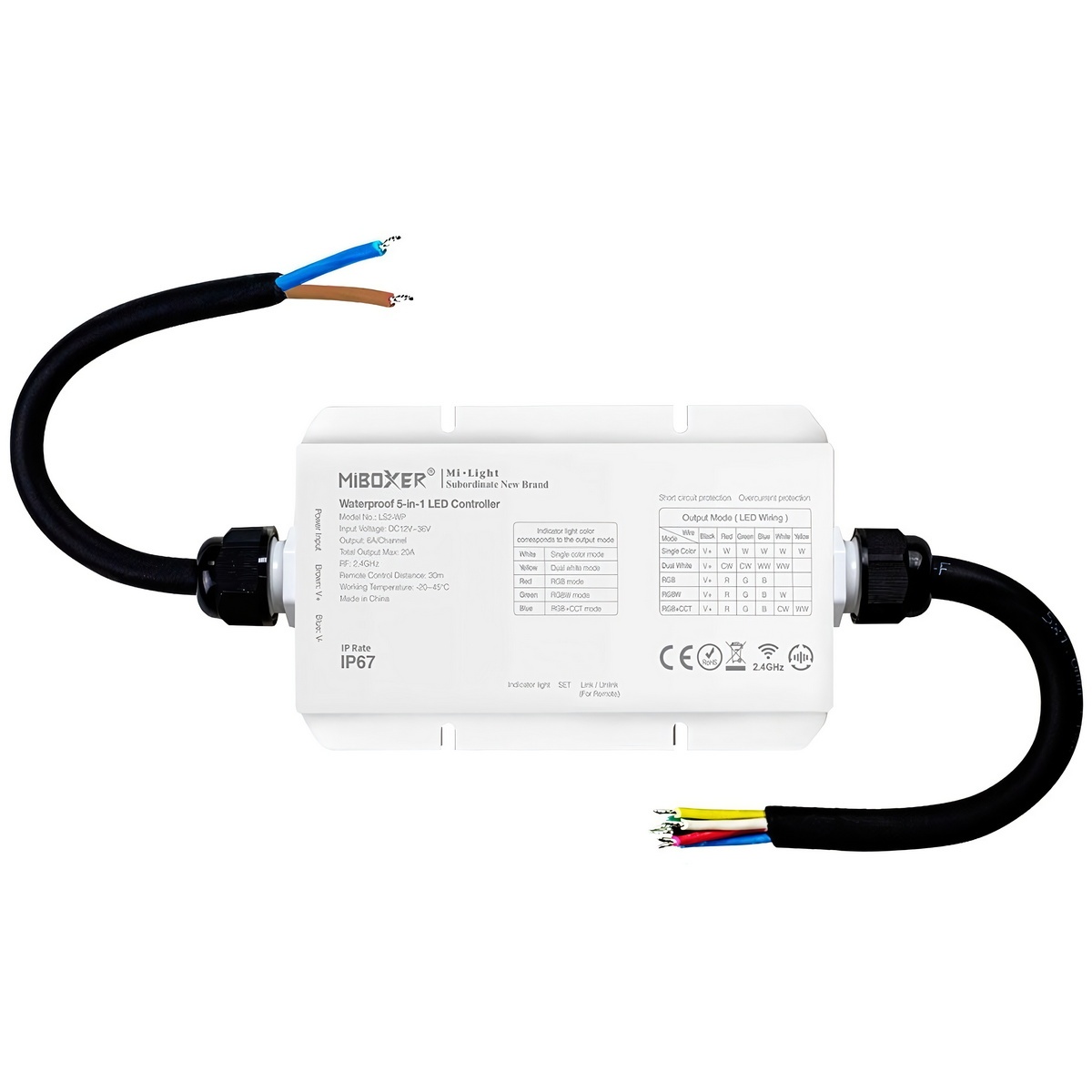

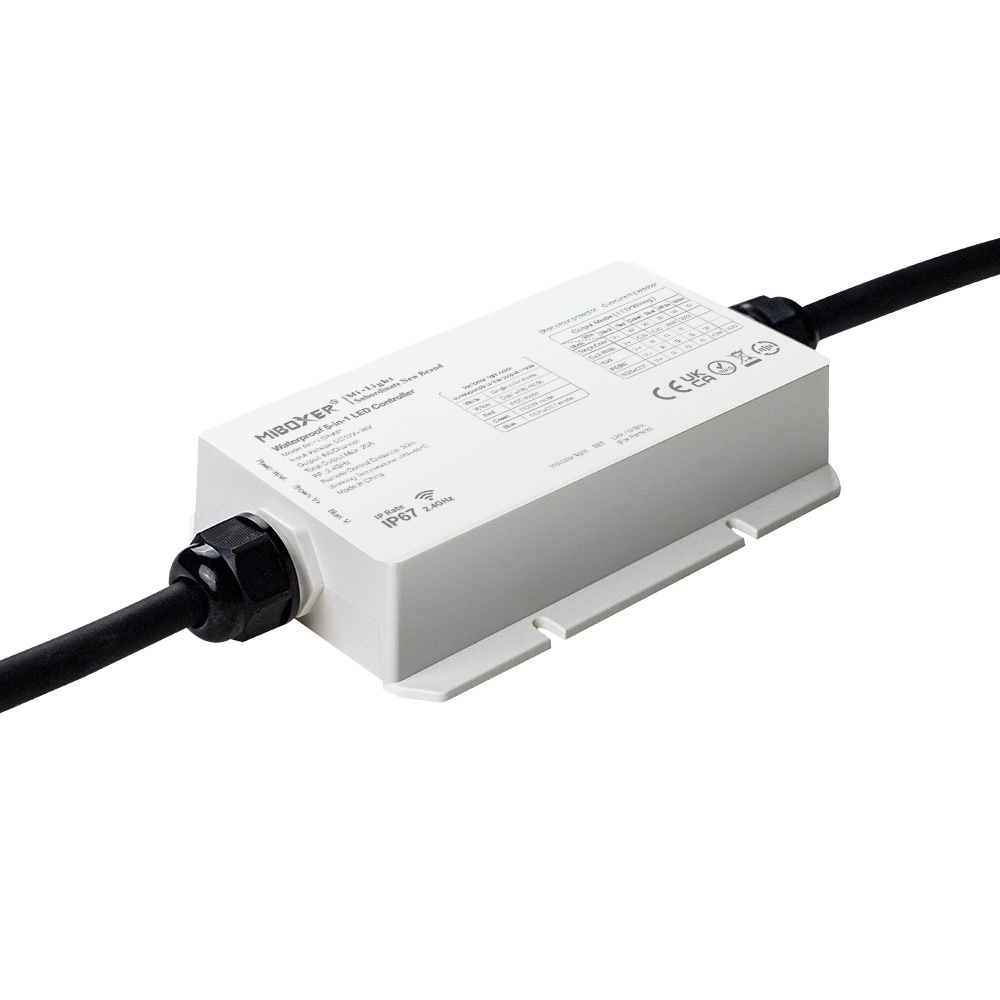

Kontroler LED MiBoxer LS2-WP 5w1 MONO CCT RGB RGBW RGB+CCT 12–36V IP67

MiBoxer LS2-WP to kontroler LED 5w1 przeznaczony do sterowania taśmami LED MONO, CCT, RGB, RGBW oraz RGB+CCT. Jeden sterownik może pracować w pięciu konfiguracjach wyjściowych, dzięki czemu można dopasować go do różnych typów instalacji LED bez konieczności stosowania osobnego kontrolera dla każdego rodzaju taśmy.

Kontroler pracuje z napięciem 12–36V DC, oferuje obciążalność do 6A na kanał oraz maksymalnie 20A łącznie. Komunikacja MiBoxer 2.4G RF umożliwia bezprzewodowe sterowanie z kompatybilnych pilotów i paneli, a stopień ochrony IP67 pozwala stosować sterownik w instalacjach, w których urządzenie może być narażone na pył i wilgoć.

Najważniejsze korzyści MiBoxer LS2-WP

• Kontroler 5w1 – obsługa taśm MONO, CCT, RGB, RGBW oraz RGB+CCT.
• 6A na kanał – przy maksymalnym całkowitym obciążeniu kontrolera 20A.
• Stopień ochrony IP67 – konstrukcja przystosowana do instalacji narażonych na pył i wilgoć.
• Sterowanie MiBoxer 2.4G RF – współpraca z kompatybilnymi pilotami i panelami sterującymi.
• Zasięg do 30m – bezprzewodowe sterowanie w systemie RF 2.4GHz.
• Regulacja jasności – możliwość dostosowania intensywności podłączonego oświetlenia.
• Regulacja temperatury barwowej – dla taśm CCT i RGB+CCT.
• Sterowanie kolorem i nasyceniem – dla taśm RGB, RGBW i RGB+CCT.
• Retransmisja sygnału – możliwość rozbudowy systemu o kolejne kompatybilne kontrolery MiBoxer 2.4G RF.

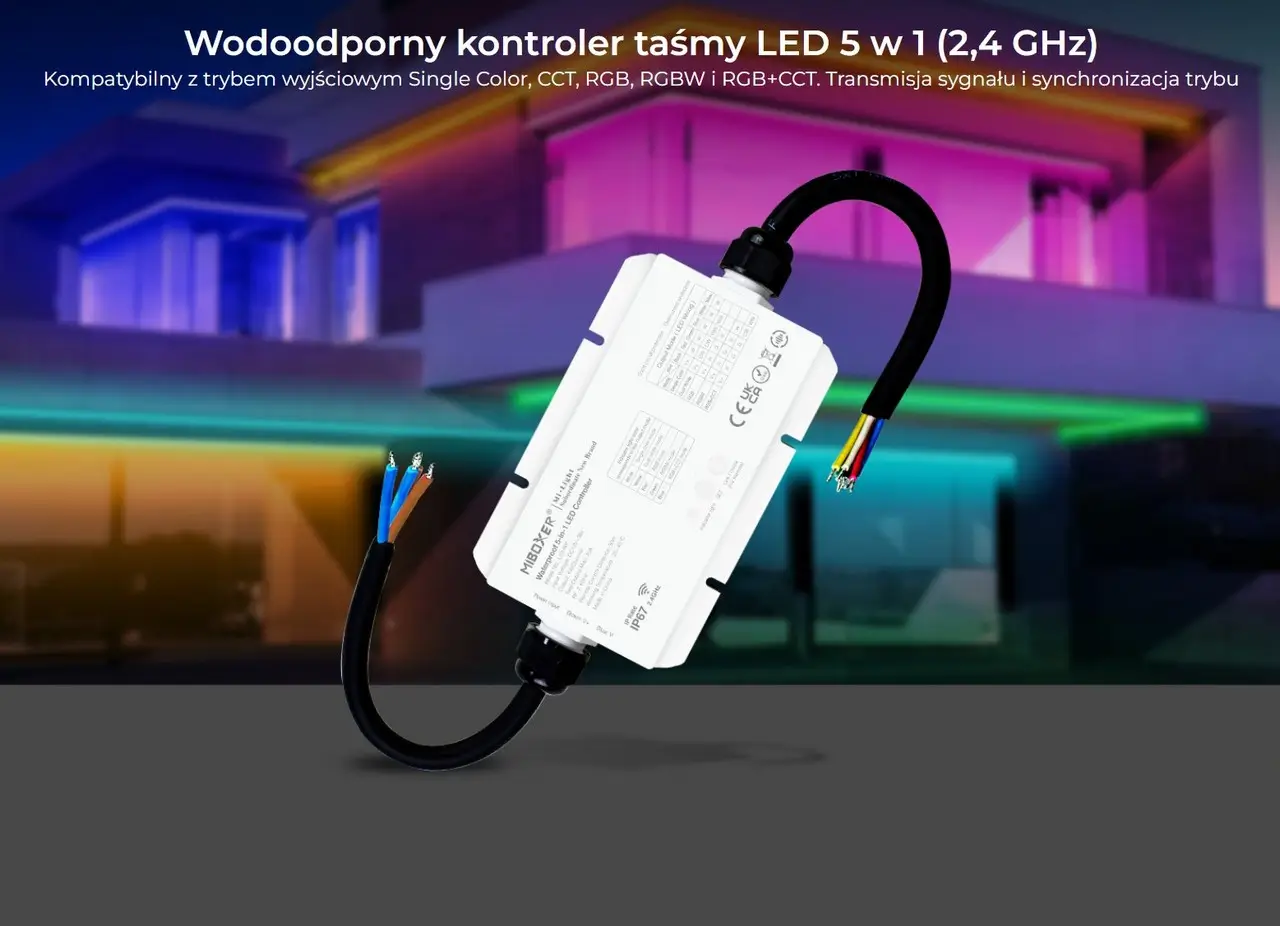

Kontroler LED 5w1 – MONO, CCT, RGB, RGBW i RGB+CCT

MiBoxer LS2-WP pozwala wybrać jeden z pięciu trybów wyjściowych. Konfigurację należy dopasować do rodzaju podłączonej taśmy LED:

• MONO – taśmy LED jednokolorowe,
• CCT / Dual White – taśmy z regulacją temperatury barwowej światła białego,
• RGB – taśmy LED ze sterowaniem kolorem,
• RGBW – taśmy RGB z dodatkowym kanałem światła białego,
• RGB+CCT – taśmy RGB z dwoma kanałami światła białego umożliwiającymi regulację temperatury barwowej.

Tryb wyjścia wybiera się przyciskiem SET na kontrolerze. Przed podłączeniem i uruchomieniem instalacji należy ustawić konfigurację odpowiadającą zastosowanej taśmie LED.

Sterowanie MiBoxer 2.4G RF

LS2-WP wykorzystuje bezprzewodowy system MiBoxer 2.4G RF. Po sparowaniu z kompatybilnym pilotem lub panelem można sterować funkcjami dostępnymi dla wybranego rodzaju taśmy, między innymi włączaniem i wyłączaniem światła, jasnością, temperaturą barwową, kolorem oraz nasyceniem.

Deklarowany zasięg pojedynczego połączenia radiowego wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód, elementów metalowych oraz innych źródeł zakłóceń radiowych.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot ani panel sterujący nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane w dokumentacji LS2-WP: FUT088, FUT089/FUT089-B, FUT092/FUT092-B
B0/B0-B, B3/B3-B, B4/B4-B, B8

Kompatybilne piloty i panele dostępne w sklepie oraz inne sterowniki przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać elementy systemu bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia MONO, CCT, RGB, RGBW lub RGB+CCT. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji. Przykładowo przy pracy kontrolera w trybie RGB+CCT urządzenie sterujące powinno zapewniać obsługę koloru RGB oraz regulacji temperatury barwowej.

Rozbudowa systemu o kolejne kontrolery MiBoxer

LS2-WP obsługuje funkcję automatycznego przekazywania sygnału RF. Kontrolery znajdujące się w zasięgu mogą przekazywać odebrany sygnał dalej, co pozwala rozbudowywać instalację o kolejne odbiorniki bez konieczności sterowania każdym z nich osobno.

Aby wykorzystać retransmisję, współpracujące kontrolery powinny być sparowane z tym samym pilotem. Przy zachowaniu odpowiednich odległości pomiędzy kolejnymi urządzeniami można w ten sposób zwiększyć zasięg całego systemu.

Pasujące kontrolery do rozbudowy instalacji znajdziesz również na karcie produktu w sekcji „Produkty powiązane”. Przy ich doborze należy uwzględnić rodzaj sterowanej taśmy LED, napięcie instalacji oraz wymagane obciążenie.

Sterowanie aplikacją i głosem przez bramkę 2.4GHz

MiBoxer LS2-WP może zostać włączony do systemu sterowanego ze smartfona. Funkcja ta wymaga zastosowania kompatybilnej bramki MiBoxer 2.4GHz. Dokumentacja kontrolera wskazuje między innymi bramkę WL-Box1.

Po zastosowaniu odpowiedniej bramki możliwe jest korzystanie z funkcji aplikacji oraz sterowania głosowego obsługiwanego przez system. Sam LS2-WP nie posiada wbudowanego WiFi – bezprzewodowa komunikacja kontrolera odbywa się w systemie MiBoxer 2.4G RF.

Sterowanie DMX512

Kontroler LS2-WP może współpracować również z systemem DMX512 poprzez dodatkowy transmiter. Dokumentacja wskazuje MiBoxer FUTD01 jako kompatybilny transmiter DMX512. Urządzenie to jest elementem dodatkowym i nie znajduje się w zestawie z kontrolerem.

Retransmisja sygnału i synchronizacja

Oprócz przekazywania sygnału pomiędzy kontrolerami system umożliwia synchronizację współpracujących urządzeń. Pozwala to sterować kilkoma fragmentami instalacji z jednego kompatybilnego pilota lub panelu MiBoxer.

Funkcja retransmisji jest szczególnie przydatna w rozbudowanych instalacjach, w których kolejne kontrolery znajdują się poza bezpośrednim zasięgiem urządzenia sterującego, ale pozostają w zasięgu następnego kontrolera.

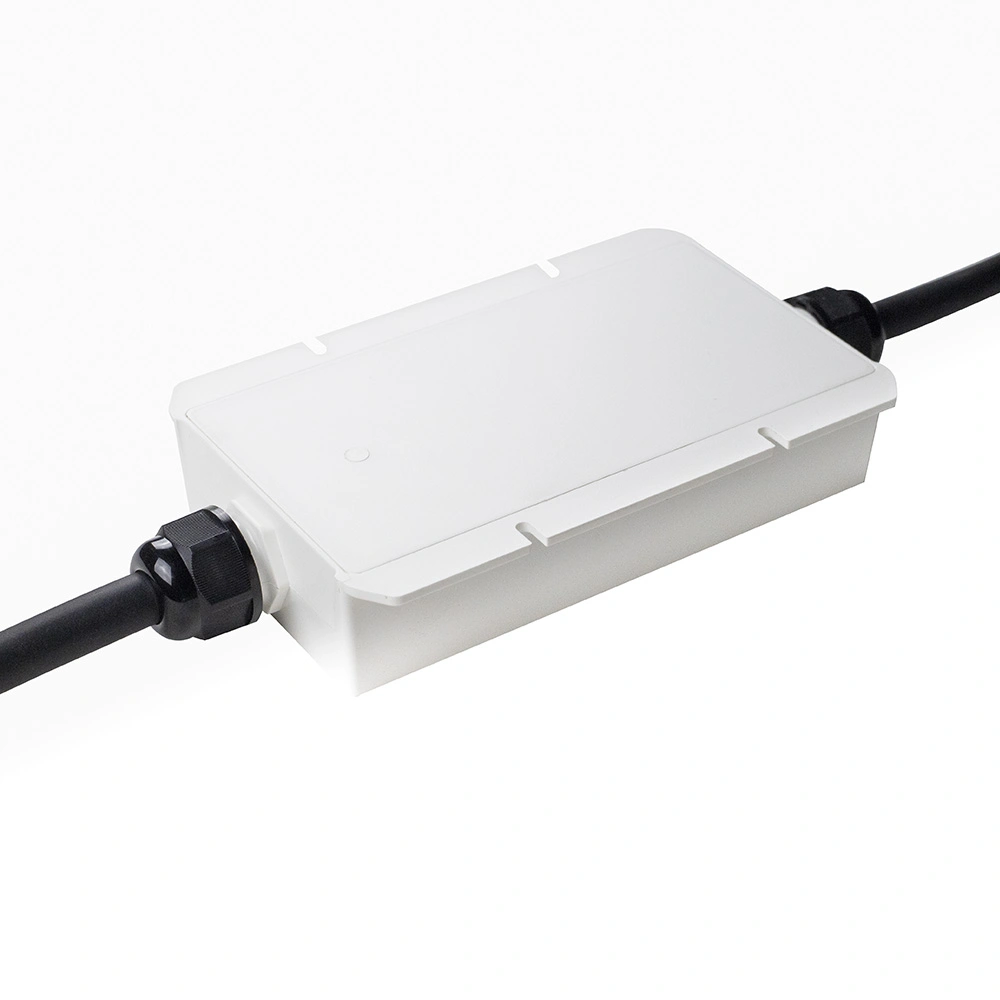

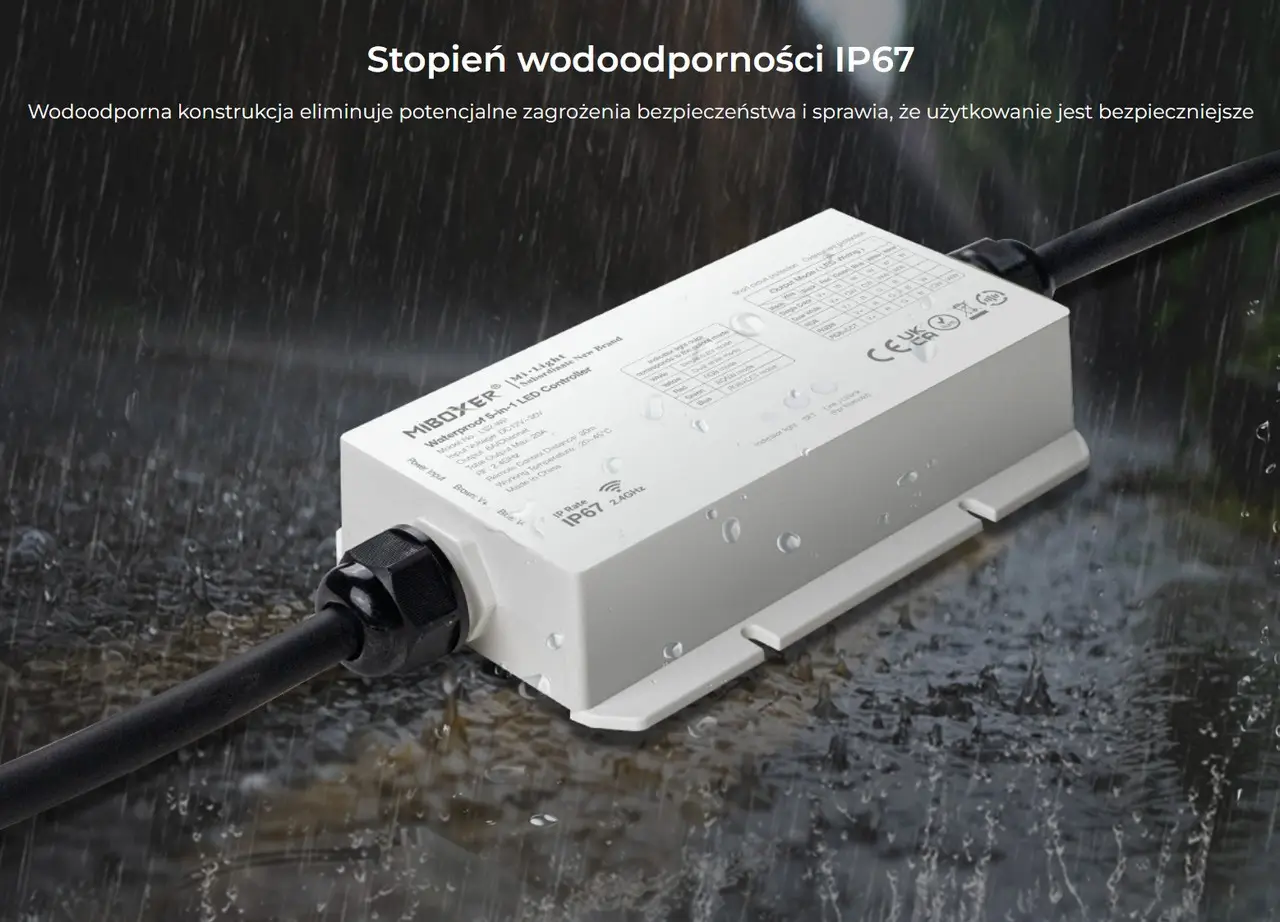

Konstrukcja IP67

MiBoxer LS2-WP posiada stopień ochrony IP67. Obudowa kontrolera jest zabezpieczona przed wnikaniem pyłu oraz przystosowana do pracy w instalacjach, w których urządzenie może być narażone na kontakt z wilgocią.

Przy montażu należy odpowiednio zabezpieczyć również wykonane połączenia elektryczne. Stopień ochrony obudowy kontrolera nie oznacza automatycznie takiego samego stopnia ochrony całej instalacji oraz zewnętrznych połączeń przewodów.

6A na kanał i maksymalnie 20A łącznie

Każdy kanał wyjściowy LS2-WP może pracować z prądem do 6A, jednak całkowity prąd wszystkich wykorzystywanych kanałów nie może przekroczyć 20A. Oznacza to, że wartości 5 × 6A nie należy interpretować jako dopuszczalnego łącznego obciążenia 30A.

Dla wersji 12–36V maksymalna podana moc całkowita wynosi 240W przy 12V DC oraz 720W przy 36V DC. Przy doborze zasilacza i taśmy LED należy uwzględnić napięcie instalacji oraz rzeczywisty pobór wszystkich wykorzystywanych kanałów.

Parametry techniczne

• Producent: MiBoxer
• Model: LS2-WP
• Rodzaj urządzenia: kontroler LED 5w1
• Obsługiwane tryby: MONO / CCT / RGB / RGBW / RGB+CCT
• Napięcie wejściowe [V DC]: 12–36
• Prąd wyjściowy [A/kanał]: maks. 6
• Całkowity prąd wyjściowy [A]: maks. 20
• Moc maksymalna przy 12V [W]: 240
• Moc maksymalna przy 36V [W]: 720
• Komunikacja: RF 2.4GHz
• Zasięg sterowania [m]: do 30
• Rodzaj połączenia: wspólna anoda
• Stopień ochrony: IP67
• Temperatura pracy [°C]: -20 do 45

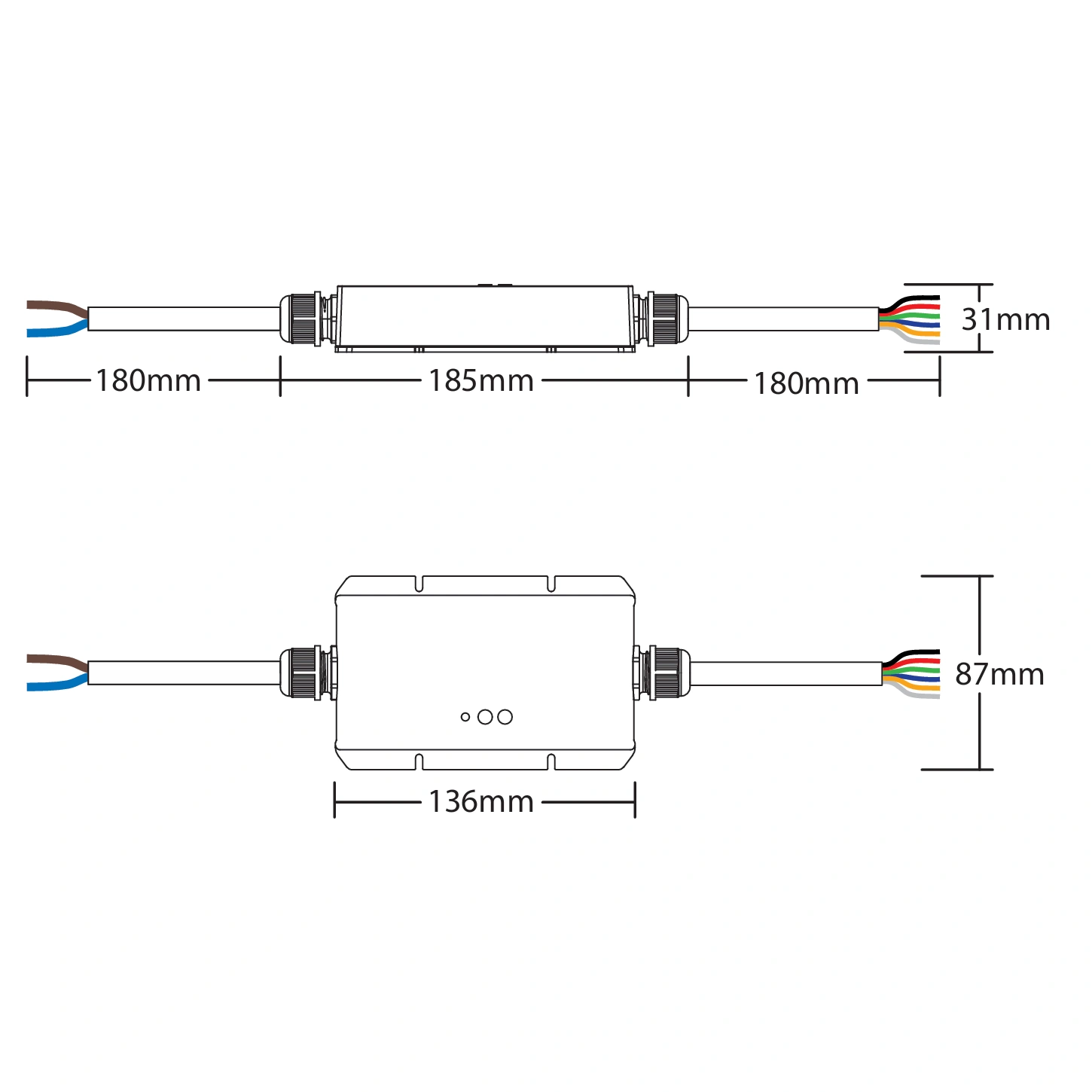

• Wymiary [mm]: 136 × 87 × 31
• Kolor obudowy: biały

Zastosowanie

MiBoxer LS2-WP jest przeznaczony do sterowania instalacjami LED wykorzystującymi taśmy MONO, CCT, RGB, RGBW lub RGB+CCT. Jeden model kontrolera może dzięki temu obsługiwać różne konfiguracje oświetlenia – od klasycznych taśm jednokolorowych po systemy z regulacją koloru i temperatury barwowej.

Stopień ochrony IP67 pozwala zastosować LS2-WP również w instalacjach, w których kontroler może być narażony na pył lub wilgoć. Przed podłączeniem należy ustawić właściwy tryb wyjściowy, dobrać napięcie zasilania i sprawdzić całkowite obciążenie instalacji.

Kompatybilne piloty, panele, bramki oraz kontrolery do rozbudowy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
