Kontroler LED MiBoxer MLR1 MONO 12–24V 6A 2.4G RF ściemniacz

MiBoxer MLR1 to miniaturowy kontroler i ściemniacz LED MONO przeznaczony do jednobarwnych taśm i innych stałonapięciowych źródeł LED 12–24V DC. Umożliwia bezprzewodowe włączanie, wyłączanie i płynną regulację jasności za pomocą kompatybilnych pilotów oraz paneli MiBoxer 2.4G RF.

Kontroler obsługuje obciążenie do 6A, co odpowiada maksymalnie 72W przy 12V oraz 144W przy 24V. Oferuje 4096 poziomów ściemniania i regulację jasności w zakresie od 0,1% do 100%.

MLR1 jest przeznaczony wyłącznie do oświetlenia jednobarwnego MONO. Nie jest kontrolerem CCT, RGB, RGBW ani RGB+CCT.

Najważniejsze korzyści MiBoxer MLR1

• Sterowanie oświetleniem MONO – przeznaczony do jednobarwnych źródeł LED 12–24V DC.
• Maks. 6A – do 72W przy 12V lub 144W przy 24V.
• 4096 poziomów ściemniania – płynna regulacja jasności w zakresie 0,1–100%.
• Logarytmiczna krzywa ściemniania – sposób regulacji określony w dokumentacji producenta.
• MiBoxer 2.4G RF – bezprzewodowa współpraca z kompatybilnymi pilotami i panelami.
• Zasięg do 30m – zgodnie z dokumentacją producenta.
• Do 12 pilotów – jeden kontroler może zostać sparowany z maksymalnie 12 kompatybilnymi urządzeniami sterującymi.
• Retransmisja sygnału – kontroler może przekazywać odebrany sygnał RF do kolejnego kompatybilnego kontrolera.
• Tuya Smart przez bramkę – możliwość rozszerzenia systemu o sterowanie aplikacją i głosem.

Ściemniacz LED MONO 12–24V o obciążalności 6A

MLR1 posiada jedno wyjście przeznaczone do sterowania jasnością jednobarwnego oświetlenia LED. Kontroler pracuje z napięciem stałym 12–24V DC, a maksymalny prąd wyjściowy wynosi 6A.

Przy napięciu 12V maksymalna moc obciążenia wynosi 72W, natomiast przy 24V – 144W. Przy doborze zasilacza i źródła LED należy zachować limit prądowy kontrolera oraz zgodność napięcia wszystkich elementów instalacji.

4096 poziomów płynnego ściemniania

MiBoxer MLR1 zapewnia 4096 poziomów regulacji jasności. Zakres ściemniania wynosi od 0,1% do 100%, a producent określa zastosowaną krzywą regulacji jako logarytmiczną.

Dostępne funkcje ograniczają się do sterowania oświetleniem jednobarwnym. MLR1 nie reguluje temperatury barwowej i nie posiada osobnych kanałów do sterowania kolorami.

Sterowanie MiBoxer 2.4G RF

Kontroler komunikuje się z kompatybilnymi pilotami i panelami za pomocą systemu MiBoxer 2.4G RF. Deklarowany zasięg bezpośredniego sterowania wynosi do 30m.

Jeden MLR1 może zostać sparowany z maksymalnie 12 pilotami. Z kolei jeden kompatybilny pilot może sterować większą liczbą odpowiednio sparowanych kontrolerów.

2.4G RF nie oznacza wbudowanego WiFi. Sam kontroler nie łączy się bezpośrednio z routerem.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot ani panel sterujący nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane bezpośrednio w instrukcji MLR1: C1, FUT006, FUT007, FUT087, FUT087-B, B1, B1-B, T1, B2, T2, K1, K1-B, K2, K2-B, K3, S1-B, S1-W oraz S1-G.

Kompatybilne piloty i panele dostępne w sklepie oraz inne kontrolery przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać elementy systemu bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie częstotliwości 2.4GHz. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF. Ponieważ MLR1 jest kontrolerem jednobarwnym, wykorzystuje funkcje sterowania odpowiednie dla oświetlenia MONO.

Retransmisja sygnału RF

MLR1 obsługuje automatyczne przekazywanie odebranego sygnału sterującego do kolejnego kompatybilnego kontrolera znajdującego się w zasięgu do 30m.

Funkcja umożliwia tworzenie łańcucha kontrolerów i rozszerzenie obszaru sterowania bez konieczności bezpośredniego połączenia pilota z każdym odbiornikiem.

Sterowanie Tuya Smart przez bramkę WL-Box2

Kontroler może współpracować z aplikacją Tuya Smart po zastosowaniu dodatkowej bramki MiBoxer 2.4GHz. Dokumentacja MLR1 wskazuje bramkę WL-Box2.

Po rozbudowie systemu o bramkę dostępne może być również sterowanie głosowe przez Amazon Alexa, Asystenta Google oraz Yandex Alice. Bramka nie jest wbudowana w MLR1 i należy dobrać ją oddzielnie.

Tryb „Nie przeszkadzać”

MLR1 obsługuje funkcję „Nie przeszkadzać”, która pozwala skonfigurować zachowanie oświetlenia po przerwie w zasilaniu. Funkcja jest szczególnie związana z instalacjami, w których występują zaniki i ponowne pojawienie się napięcia.

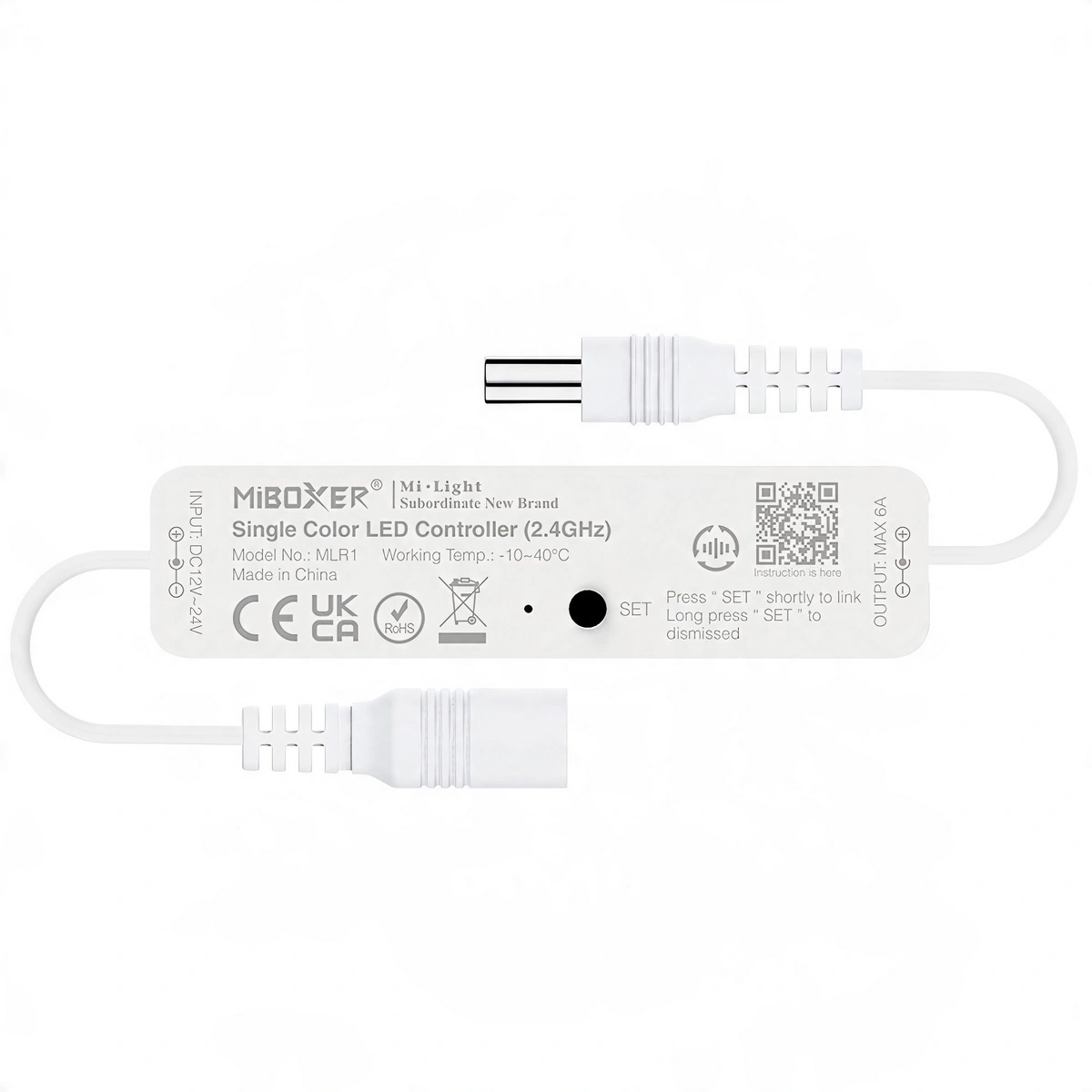

Kompaktowa konstrukcja i złącza DC5521

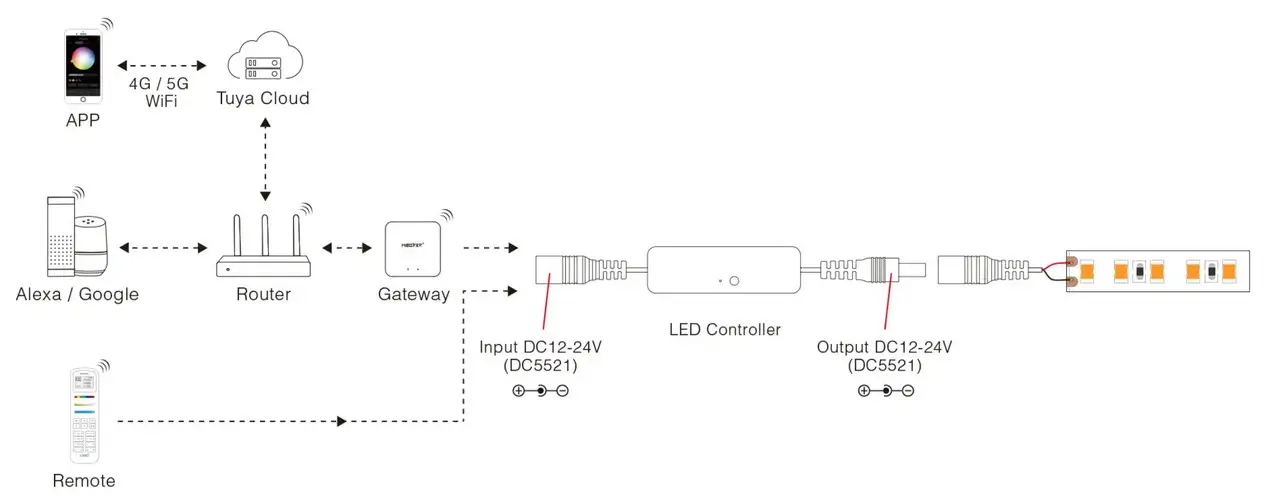

MLR1 ma kompaktową obudowę i jest wyposażony w złącza DC5521 po stronie wejścia oraz wyjścia. Umożliwia to podłączenie kontrolera pomiędzy odpowiednim zasilaczem a jednobarwnym źródłem LED wyposażonym w zgodne złącza.

Na obudowie znajduje się przycisk SET oraz dioda kontrolna wykorzystywane podczas konfiguracji i parowania urządzenia.

Parametry techniczne

• Producent: MiBoxer
• Model: MLR1
• Rodzaj urządzenia: kontroler / ściemniacz LED MONO
• Typ obsługiwanego oświetlenia: jednobarwne MONO
• Typ wyjścia: stałonapięciowe
• Napięcie wejściowe [V DC]: 12–24
• Maksymalny prąd wyjściowy [A]: 6
• Maksymalna moc przy 12V [W]: 72
• Maksymalna moc przy 24V [W]: 144
• Zakres ściemniania: 0,1–100%
• Liczba poziomów ściemniania: 4096
• Krzywa ściemniania: logarytmiczna
• Sterowanie: RF 2.4GHz
• Zasięg sterowania [m]: do 30
• Maksymalna liczba sparowanych pilotów: 12
• Retransmisja sygnału: tak
• Sterowanie aplikacją: Tuya Smart przez dodatkową bramkę 2.4GHz
• Kompatybilna bramka wskazana w instrukcji: WL-Box2
• Złącza: DC5521
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40
• Kolor obudowy: biały

Zastosowanie

MiBoxer MLR1 jest przeznaczony do sterowania jednobarwnymi taśmami i innymi kompatybilnymi źródłami LED 12–24V DC wymagającymi regulacji jasności. Niewielka obudowa oraz złącza DC5521 ułatwiają włączenie kontrolera pomiędzy zasilacz a oświetlenie.

Kontroler sprawdzi się również jako element większego systemu MiBoxer 2.4G RF, w którym wymagane jest sterowanie kilkoma odbiornikami, retransmisja sygnału lub obsługa aplikacji przez dodatkową bramkę.

Kompatybilne piloty, panele, bramki oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
