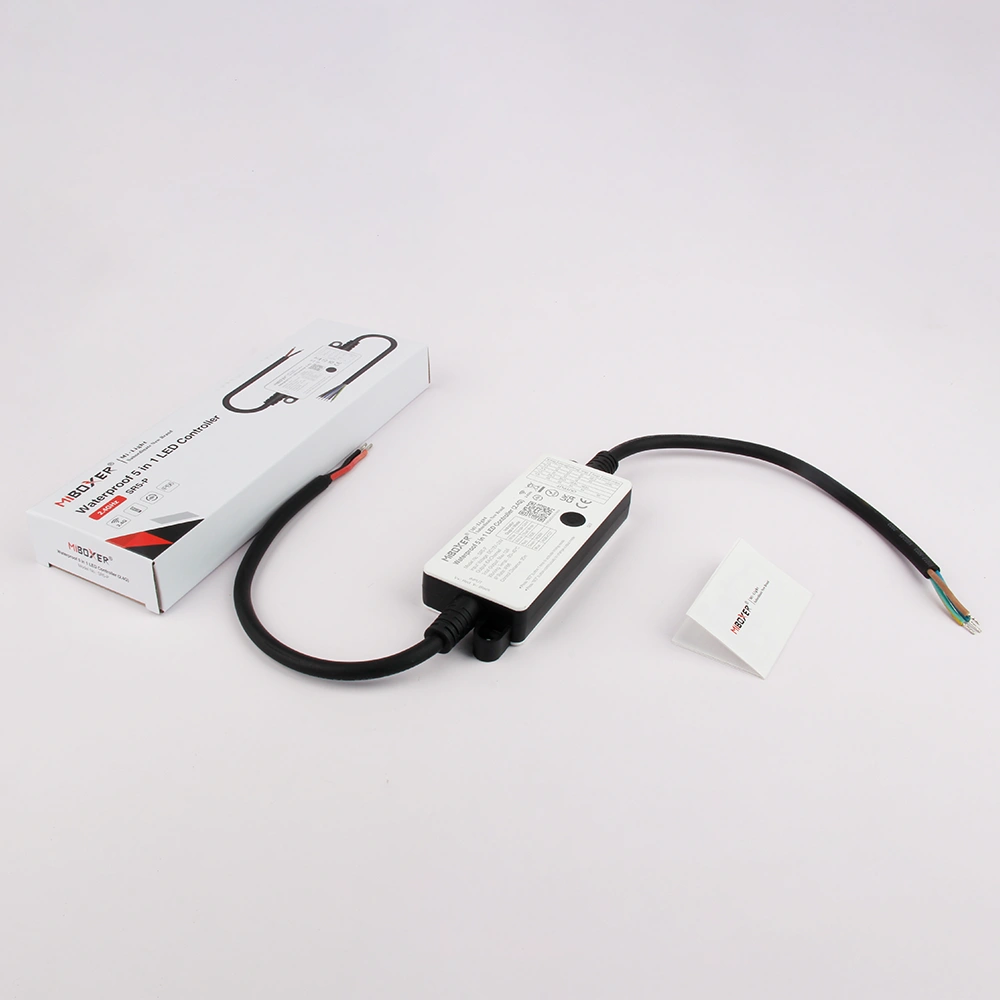

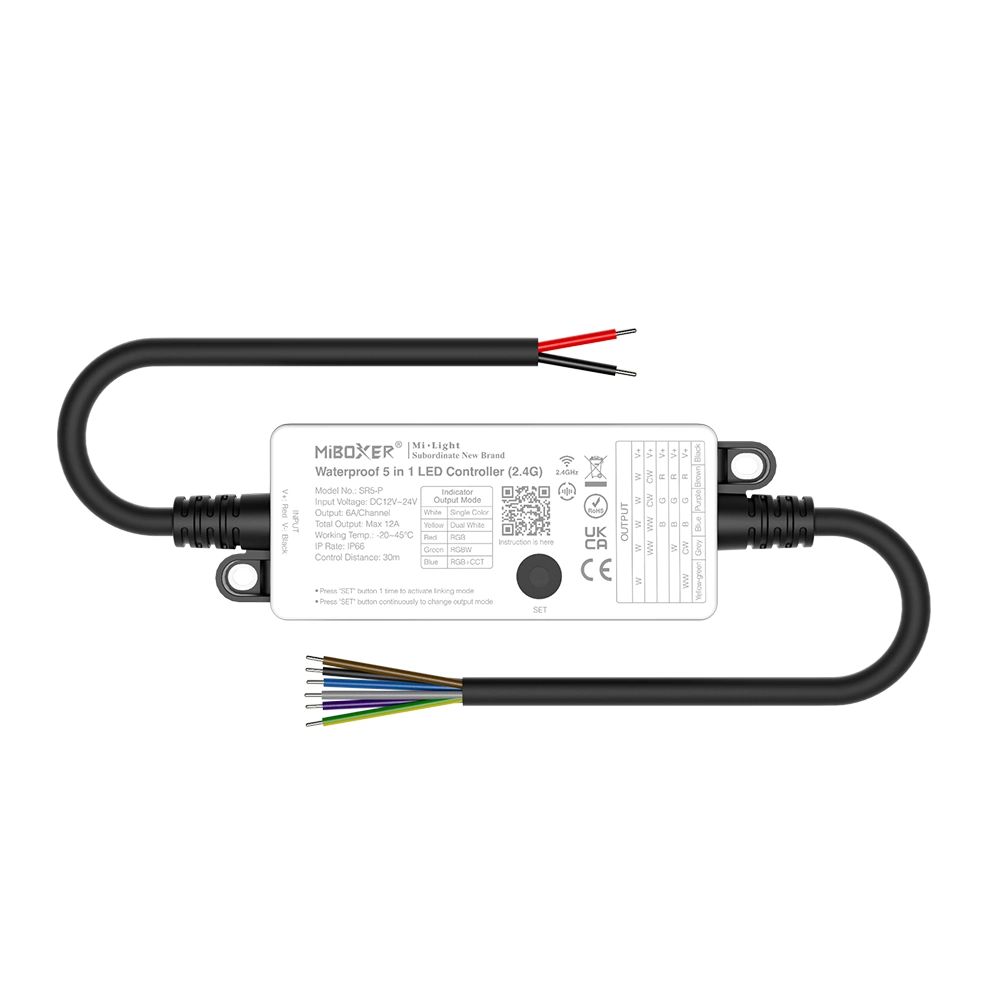

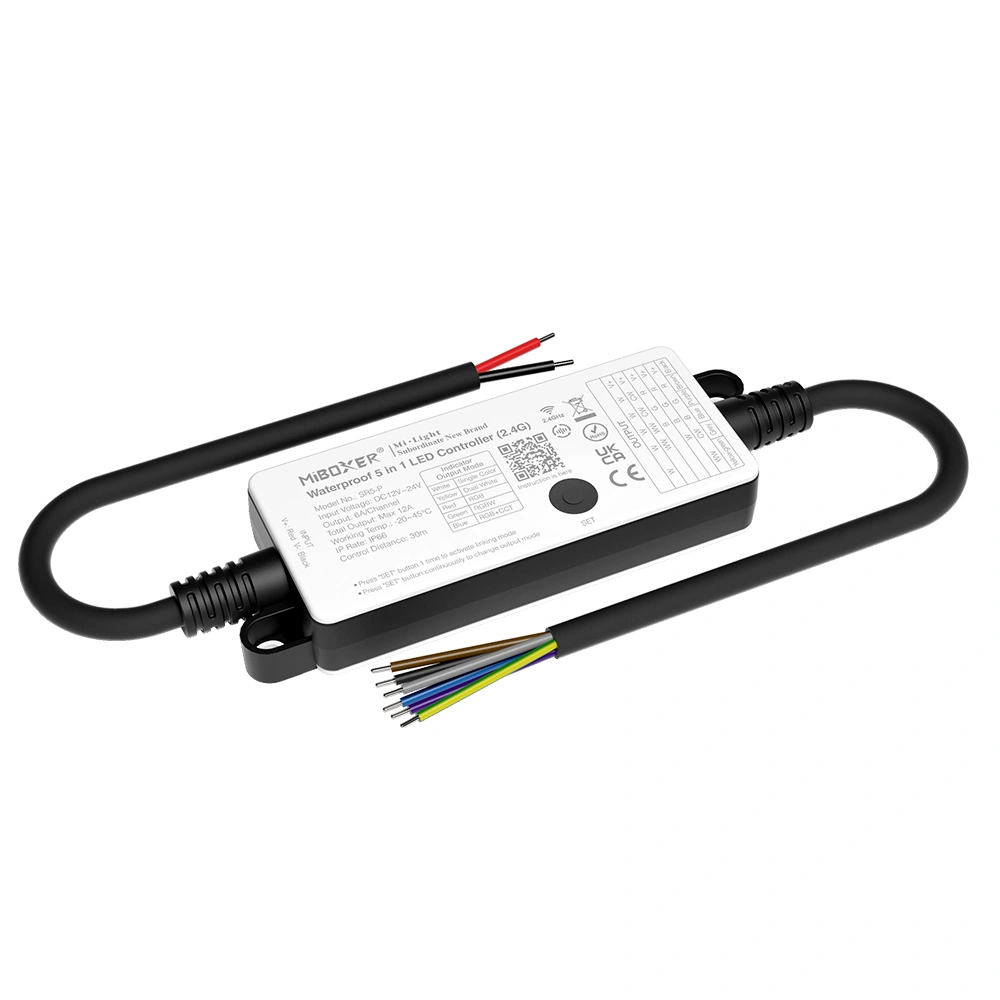

Kontroler LED MiBoxer SR5-P 5w1 MONO CCT RGB RGBW RGB+CCT 12–24V 12A IP66

MiBoxer SR5-P to kontroler LED 5w1 przeznaczony do sterowania taśmami i innymi kompatybilnymi źródłami LED w trybach MONO, CCT, RGB, RGBW oraz RGB+CCT. Jeden sterownik można dopasować do różnych rodzajów instalacji, wybierając odpowiedni tryb wyjściowy.

Kontroler pracuje z napięciem 12–24V DC, oferuje obciążalność do 6A na kanał oraz maksymalnie 12A łącznie. Sterowanie odbywa się bezprzewodowo w systemie MiBoxer 2.4G RF, a deklarowany zasięg pilota wynosi do 30m.

Obudowa o stopniu ochrony IP66 zapewnia wyższy poziom zabezpieczenia niż standardowe kontrolery IP20. SR5-P obsługuje również retransmisję sygnału, synchronizację trybów dynamicznych, sterowanie przez aplikację Tuya Smart z dodatkową bramką oraz współpracę z nadajnikiem DMX512.

Najważniejsze korzyści MiBoxer SR5-P

• 5 trybów pracy – MONO, CCT, RGB, RGBW oraz RGB+CCT.
• 12–24V DC – współpraca z popularnymi instalacjami niskonapięciowymi LED.
• 6A na kanał – maksymalne obciążenie pojedynczego kanału wyjściowego.
• Maks. 12A łącznie – limit całkowitego prądu wyjściowego kontrolera.
• IP66 – podwyższony stopień ochrony obudowy.
• MiBoxer 2.4G RF – bezprzewodowe sterowanie kompatybilnymi pilotami i panelami.
• Zasięg do 30m – zgodnie z dokumentacją producenta.
• 18 trybów dynamicznych – dostępnych podczas sterowania kompatybilnym pilotem 2.4G RF.
• Retransmisja sygnału – możliwość przekazywania sygnału RF pomiędzy kolejnymi kontrolerami.
• Synchronizacja – zgodna praca trybów dynamicznych na kontrolerach sterowanych tym samym pilotem.

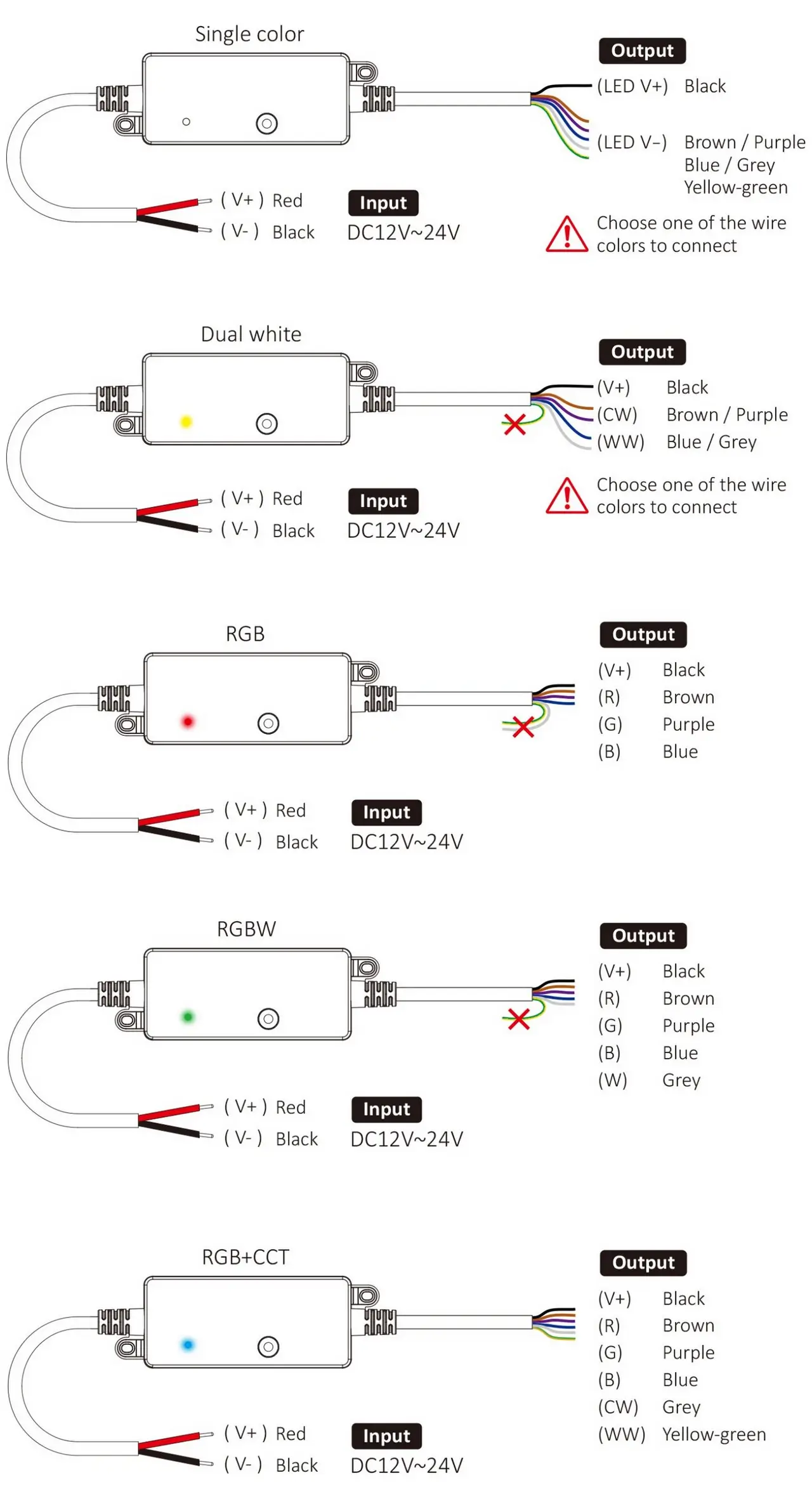

Kontroler 5w1 – MONO, CCT, RGB, RGBW i RGB+CCT

SR5-P może pracować w jednym z pięciu trybów wyjściowych, dzięki czemu można dopasować go do rodzaju zastosowanego oświetlenia bez konieczności stosowania osobnego modelu kontrolera dla każdego typu taśmy.

• MONO – taśmy jednobarwne z regulacją jasności.
• CCT – taśmy z regulacją jasności i temperatury barwowej światła białego.
• RGB – sterowanie kolorem i jasnością.
• RGBW – kolory RGB oraz osobny kanał światła białego.
• RGB+CCT – kolory RGB oraz regulowane światło białe CCT.

Dostępne funkcje sterowania zależą od ustawionego trybu kontrolera, rodzaju podłączonego źródła LED oraz użytego pilota lub panelu.

6A na kanał i maksymalnie 12A łącznie

Każdy kanał wyjściowy SR5-P może być obciążony prądem do 6A, przy czym całkowity prąd wszystkich aktywnych kanałów nie może przekroczyć 12A.

Nie należy więc sumować pięciu kanałów po 6A i traktować kontrolera jako urządzenia 30A. Limitem całego kontrolera pozostaje 12A.

Przy maksymalnym całkowitym obciążeniu odpowiada to mocy do 144W przy 12V oraz 288W przy 24V. Jednocześnie należy przestrzegać limitu 6A dla pojedynczego kanału.

Sterowanie MiBoxer 2.4G RF

Kontroler komunikuje się z kompatybilnymi pilotami i panelami w systemie MiBoxer 2.4G RF. Deklarowany zasięg bezpośredniego sterowania wynosi do 30m.

Rzeczywisty zasięg może być mniejszy w zależności od konstrukcji budynku, obecności elementów metalowych oraz zakłóceń elektromagnetycznych.

RF 2.4GHz nie oznacza wbudowanego WiFi. SR5-P nie łączy się bezpośrednio z routerem. Do sterowania przez aplikację potrzebna jest kompatybilna bramka MiBoxer 2.4GHz.

Retransmisja sygnału i synchronizacja kontrolerów

SR5-P obsługuje automatyczne przekazywanie odebranego sygnału sterującego do kolejnego kompatybilnego kontrolera znajdującego się w zasięgu. Umożliwia to rozbudowę systemu na większym obszarze bez konieczności bezpośredniej komunikacji pilota z każdym kontrolerem.

Kontrolery sterowane tym samym pilotem mogą również synchronizować ten sam tryb dynamiczny. Funkcja pozwala utrzymać zgodny przebieg efektu na kilku osobnych odcinkach oświetlenia.

18 trybów dynamicznych

Kontroler posiada 18 wbudowanych trybów dynamicznych obejmujących efekty ze zmianami skokowymi i płynnymi. Obsługa tych trybów odbywa się za pomocą kompatybilnego pilota MiBoxer 2.4G RF.

W instalacjach kolorowych dostępny jest wybór spośród 16 milionów kolorów, przy czym rzeczywisty zakres funkcji zależy od wybranego trybu pracy i zastosowanego źródła LED.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot ani panel sterujący nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane w instrukcji SR5-P: FUT089, FUT089-B, FUT100, C5, FUT092, FUT092-B, FUT088, FUT096, FUT096-B, B8, B0, B3, B3-B, T3, B4, B4-B, T4, S2-B, S2-W, S2-G, S2W+ oraz S1W+.

Kompatybilne piloty i panele dostępne w sklepie oraz inne kontrolery przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać elementy systemu bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia MONO, CCT, RGB, RGBW, RGB+CCT lub częstotliwości 2.4GHz. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF i obsługiwać funkcje potrzebne w danej instalacji.

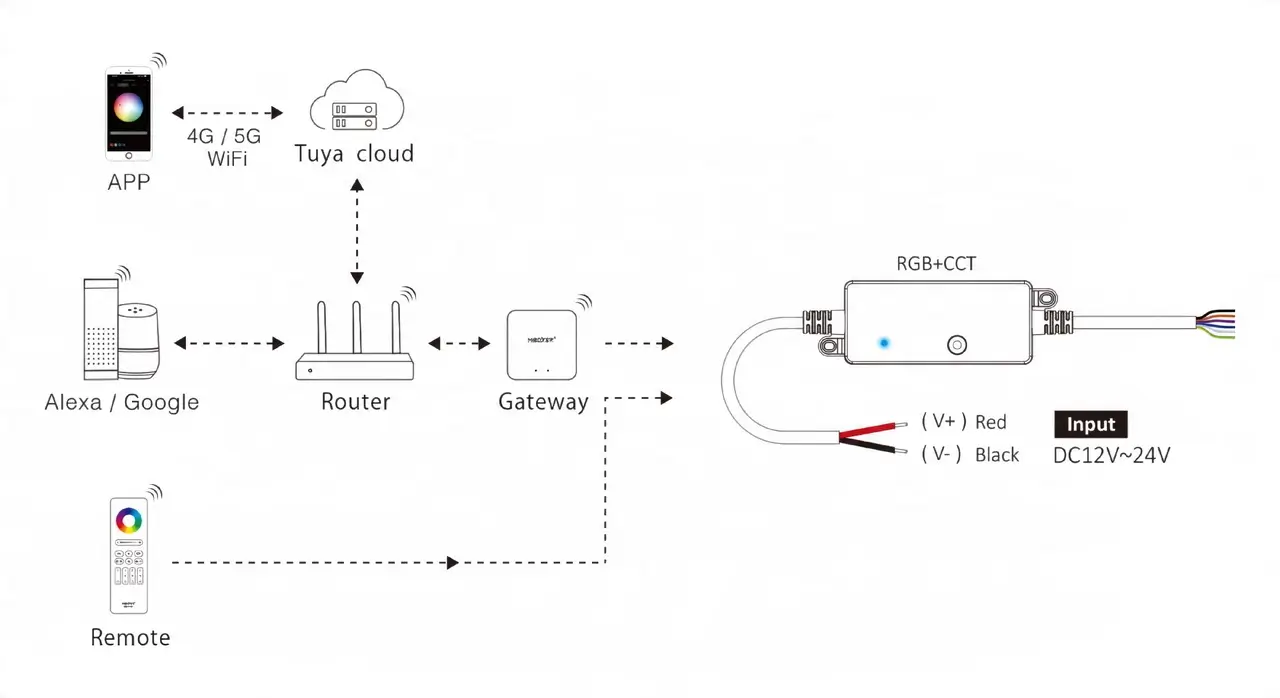

Sterowanie aplikacją Tuya Smart i głosowe

SR5-P może być obsługiwany z aplikacji Tuya Smart po zastosowaniu kompatybilnej bramki 2.4GHz. Bramka jest elementem dodatkowym i nie jest wbudowana w kontroler.

Po zastosowaniu odpowiedniej bramki dokumentacja przewiduje również współpracę ze sterowaniem głosowym, m.in. przez Alexa i Asystenta Google.

Sterowanie DMX512

Kontroler obsługuje także sterowanie poprzez system DMX512. Do takiej konfiguracji wymagany jest dodatkowy kompatybilny transmiter LED DMX512, sprzedawany oddzielnie.

Stopień ochrony IP66

Obudowa SR5-P posiada potwierdzony przez producenta stopień ochrony IP66. Parametr ten odróżnia model od typowych kontrolerów instalacyjnych IP20.

Przy montażu należy jednocześnie przestrzegać zaleceń instrukcji producenta oraz prawidłowo zabezpieczyć wszystkie przewody, połączenia elektryczne i pozostałe elementy instalacji.

Parametry techniczne

• Producent: MiBoxer
• Model: SR5-P
• Rodzaj urządzenia: kontroler LED 5w1
• Tryby wyjściowe: MONO, CCT, RGB, RGBW, RGB+CCT
• Napięcie wejściowe [V DC]: 12–24
• Prąd wyjściowy [A/kanał]: maks. 6
• Całkowity prąd wyjściowy [A]: maks. 12
• Maksymalna moc przy 12V [W]: 144
• Maksymalna moc przy 24V [W]: 288
• Komunikacja: RF 2.4GHz
• Zasięg sterowania [m]: do 30
• Liczba trybów dynamicznych: 18
• Retransmisja sygnału: tak
• Synchronizacja trybów: tak
• Sterowanie aplikacją: Tuya Smart przez dodatkową bramkę 2.4GHz
• Obsługa DMX512: przez dodatkowy transmiter
• Stopień ochrony: IP66
• Temperatura pracy [°C]: -10 do 40

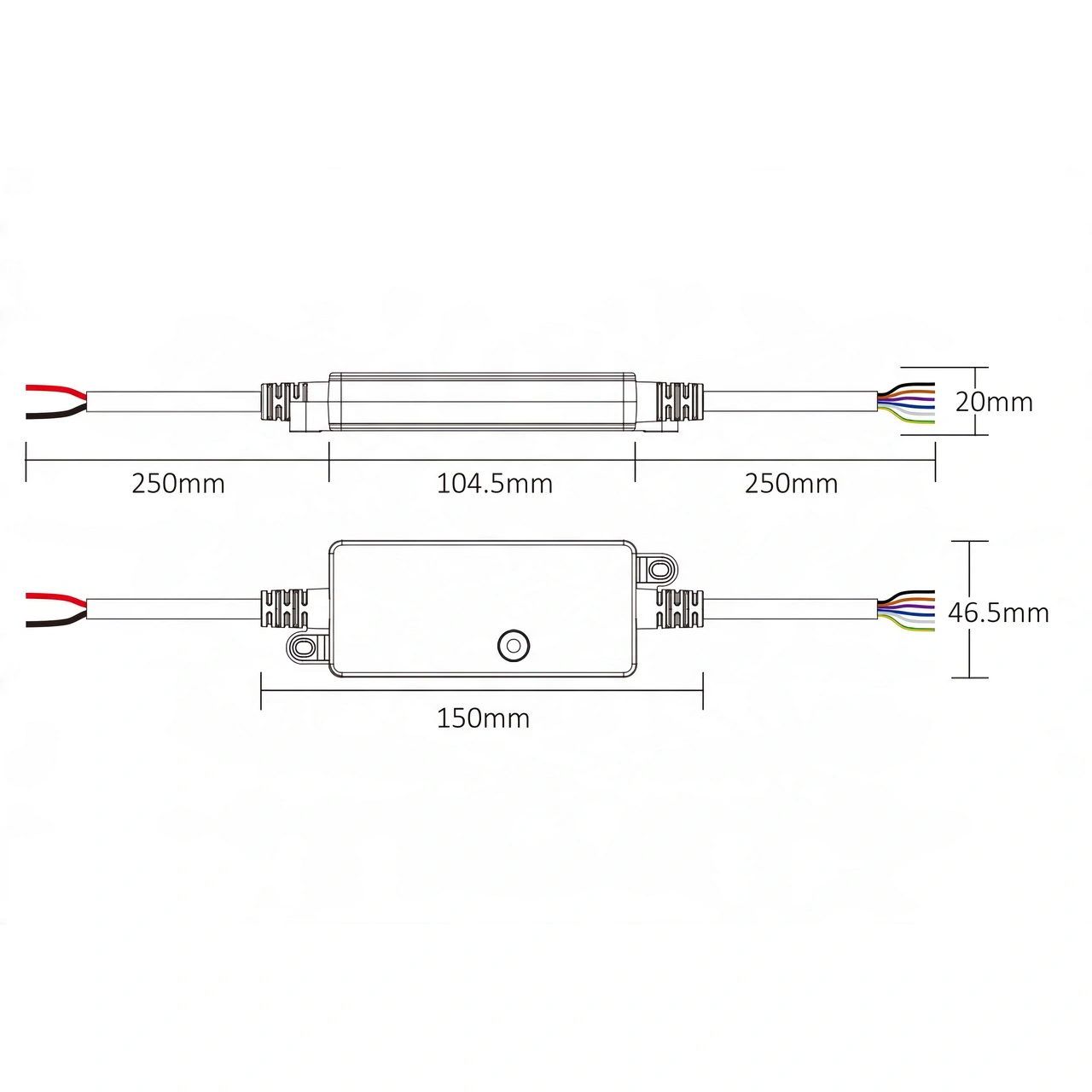

• Wymiary [mm]: 104,5 × 46,5 × 20
• Kolor obudowy: biały
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer SR5-P może być stosowany w instalacjach LED 12–24V wymagających sterowania taśmami MONO, CCT, RGB, RGBW lub RGB+CCT. Jeden model kontrolera można dzięki temu wykorzystać w różnych konfiguracjach oświetlenia.

Przy projektowaniu instalacji należy dobrać zasilacz do napięcia źródła LED oraz całkowitego obciążenia, a także zachować limit 6A dla pojedynczego kanału i 12A dla całego kontrolera.

Kompatybilne piloty, panele i inne elementy systemu MiBoxer znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
