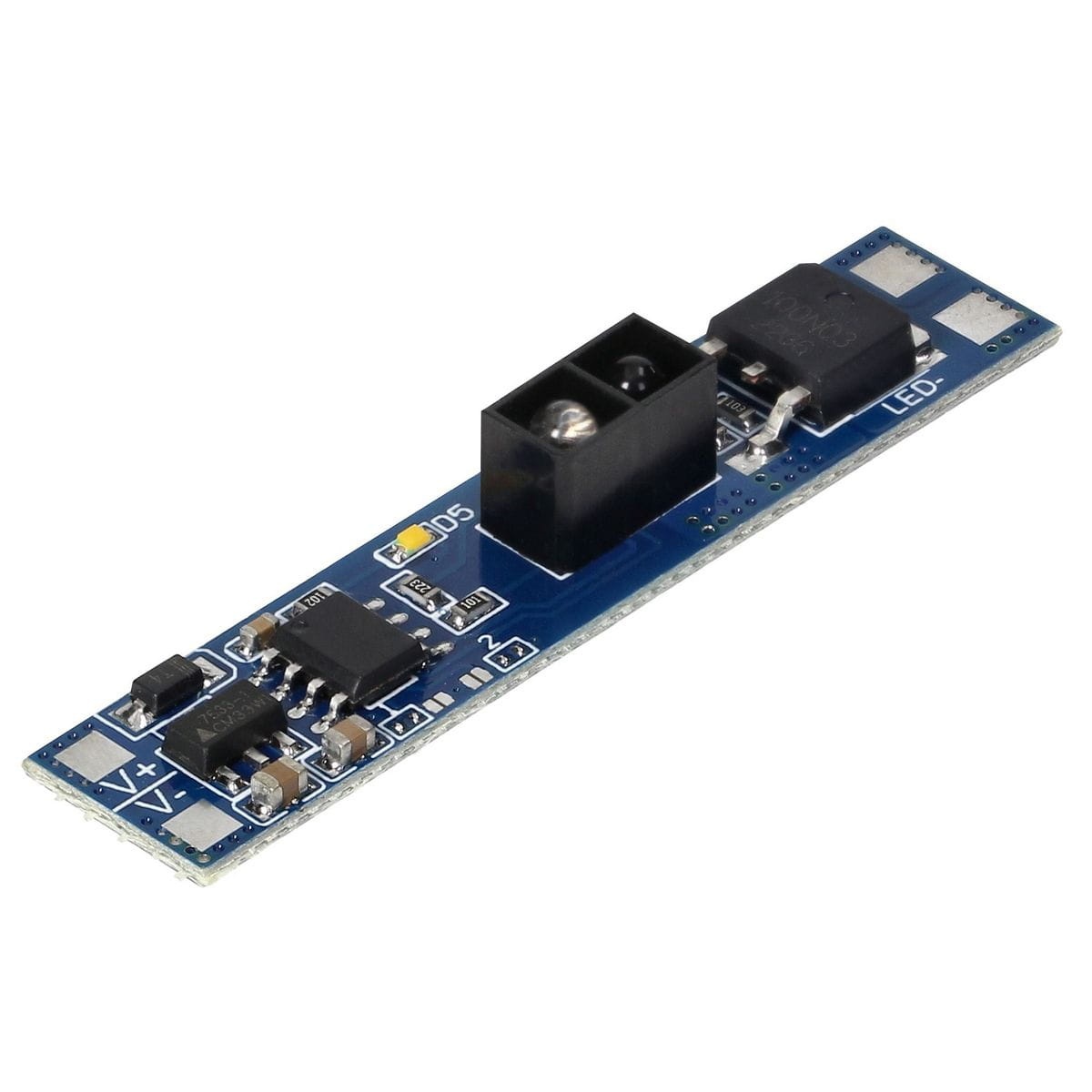

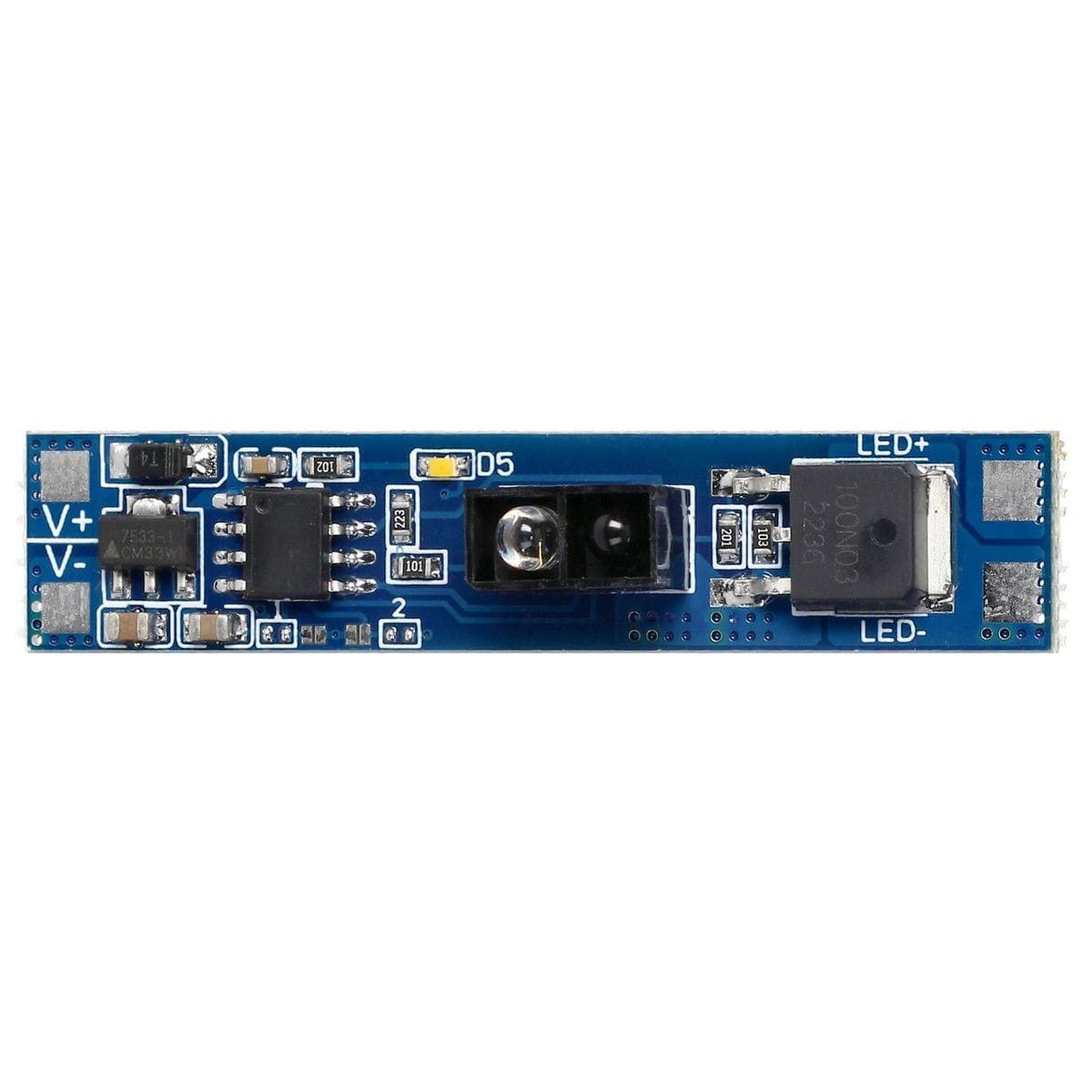

Włącznik ze ściemniaczem, bezdotykowy do taśm LED, 8A 5V..24V DC

ADVITI AD-TL-6497/DIMM to bezdotykowy włącznik ze ściemniaczem do taśm LED, przeznaczony do montażu wewnątrz profilu aluminiowego. Czujnik podczerwieni pozwala włączać i wyłączać oświetlenie ruchem dłoni, a dłuższe przytrzymanie ręki w obszarze działania sensora umożliwia regulację jasności.

Moduł pracuje z napięciem 5–24V DC, obsługuje maksymalny prąd 8A i ma zasięg detekcji 10–60mm. Maksymalna moc zależy od napięcia instalacji: 40W przy 5V, 96W przy 12V oraz 120W przy 24V.

Najważniejsze korzyści AD-TL-6497/DIMM

• Bezdotykowe włączanie i wyłączanie – sterowanie oświetleniem za pomocą ruchu dłoni przy czujniku.
• Funkcja ściemniania – dłuższe przytrzymanie dłoni w obszarze detekcji pozwala zmieniać natężenie światła.
• Czujnik podczerwieni – zakres detekcji wynosi 10–60mm.
• Maksymalny prąd 8A – pozwala obsługiwać większe obciążenie niż wiele miniaturowych włączników do profili LED.
• Zasilanie 5–24V DC – możliwość zastosowania w różnych niskonapięciowych instalacjach LED.
• Szerokość tylko 10mm – moduł można montować w profilach o szerokości wewnętrznej powyżej 10mm.
• Wbudowana dioda sygnalizacyjna – informuje o pracy urządzenia.

Bezdotykowy włącznik do profilu LED

AD-TL-6497/DIMM został zaprojektowany do zabudowy razem z taśmą LED wewnątrz profilu aluminiowego. Moduł ma szerokość 10mm, dlatego producent przewiduje montaż w profilach o szerokości wewnętrznej większej niż 10mm.

Sterowanie odbywa się bez fizycznego naciskania przycisku. Ruch dłoni w zakresie działania czujnika pozwala zmieniać stan oświetlenia, dzięki czemu na zewnętrznej części oprawy nie trzeba montować klasycznego mechanicznego włącznika.

Włączanie i wyłączanie ruchem dłoni

Sensor wykorzystuje detekcję podczerwieni i reaguje w zakresie od 10 do 60mm. Ruch dłoni przy czujniku umożliwia bezdotykowe włączenie lub wyłączenie podłączonej taśmy LED.

Taki sposób obsługi jest praktyczny w oprawach meblowych i kuchennych, gdzie sterowanie światłem może odbywać się bez dotykania powierzchni włącznika.

Bezdotykowe ściemnianie taśmy LED

Model AD-TL-6497/DIMM łączy funkcję włącznika z regulacją jasności. Dłuższe przytrzymanie dłoni przy czujniku uruchamia zmianę natężenia światła.

Dzięki temu ten sam moduł odpowiada zarówno za ON/OFF, jak i za ściemnianie, bez konieczności montowania dodatkowego regulatora jasności.

5–24V DC, maksymalnie 8A

Włącznik pracuje z napięciem zasilania od 5V do 24V DC. Maksymalny prąd urządzenia wynosi 8A, natomiast dopuszczalna moc zależy od napięcia instalacji.

• 5V DC: maksymalnie 40W
• 12V DC: maksymalnie 96W
• 24V DC: maksymalnie 120W

Przed podłączeniem należy sprawdzić napięcie oraz całkowitą moc taśmy LED. Nie należy przekraczać maksymalnego obciążenia określonego przez producenta dla danego napięcia.

Montaż w profilu aluminiowym LED

Moduł montuje się pomiędzy zasilaczem a taśmą LED. Producent przewiduje połączenie przez lutowanie – z jednej strony moduł łączy się z taśmą LED, a z drugiej z przewodami prowadzącymi do odpowiedniego zasilacza.

Przed uruchomieniem należy sprawdzić poprawność połączeń oraz zgodność napięcia zasilacza z zastosowaną taśmą LED.

AD-TL-6497/DIMM pracuje z napięciem 5–24V DC i nie może być podłączony bezpośrednio do sieci 230V AC.

Kompaktowe wymiary do zabudowy w profilu

Aktualna karta katalogowa ADVITI podaje wymiary modułu 48×10×1mm. Szerokość 10mm pozwala zastosować go w profilach LED o szerokości wewnętrznej większej niż 10mm.

Kompaktowa konstrukcja umożliwia umieszczenie sterownika razem z taśmą LED wewnątrz odpowiednio dobranej oprawy liniowej.

Parametry techniczne

• Marka: ADVITI
• Model: AD-TL-6497/DIMM
• Rodzaj urządzenia: bezdotykowy włącznik ze ściemniaczem
• Napięcie zasilania [V DC]: 5–24
• Maksymalny prąd [A]: 8
• Maksymalna moc przy 5V [W]: 40
• Maksymalna moc przy 12V [W]: 96
• Maksymalna moc przy 24V [W]: 120
• Sposób detekcji: podczerwień
• Zasięg detekcji [mm]: 10–60
• Funkcja ściemniania: tak
• Sygnalizacja pracy: wbudowana dioda
• Stopień ochrony: IP20
• Klasa ochronności: III
• Montaż: wbudowany
• Wymiary [mm]: 48×10×1

Zastosowanie

ADVITI AD-TL-6497/DIMM jest przeznaczony do opraw z taśmami LED, w których potrzebne jest połączenie bezdotykowego włączania z regulacją jasności. Niewielka szerokość pozwala zabudować sterownik bezpośrednio wewnątrz odpowiednio dobranego profilu LED.

Może być stosowany między innymi w oświetleniu meblowym, kuchennym, półkach, witrynach i innych liniowych oprawach LED montowanych wewnątrz pomieszczeń. Stopień ochrony IP20 oznacza zastosowanie w suchych warunkach wewnętrznych.
