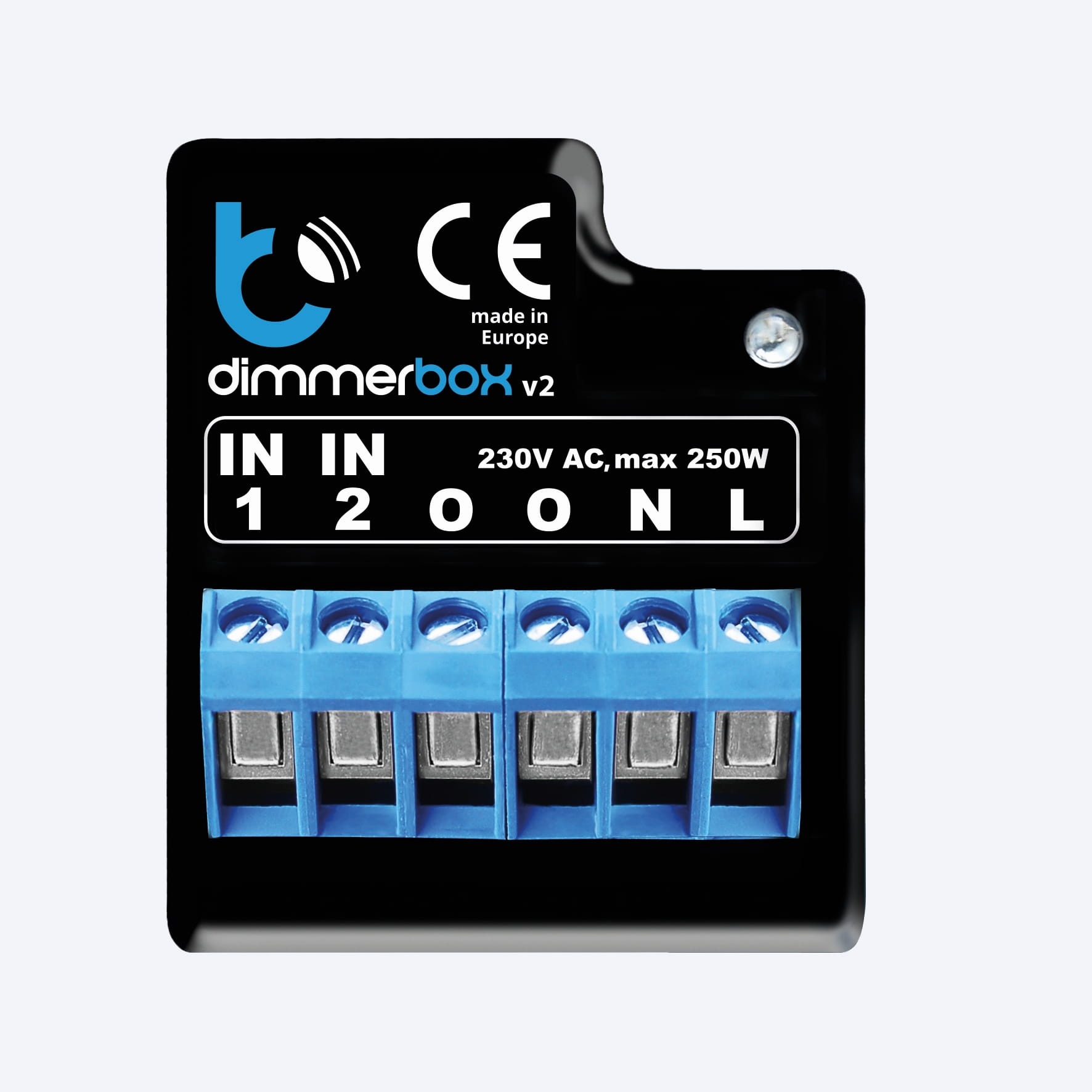

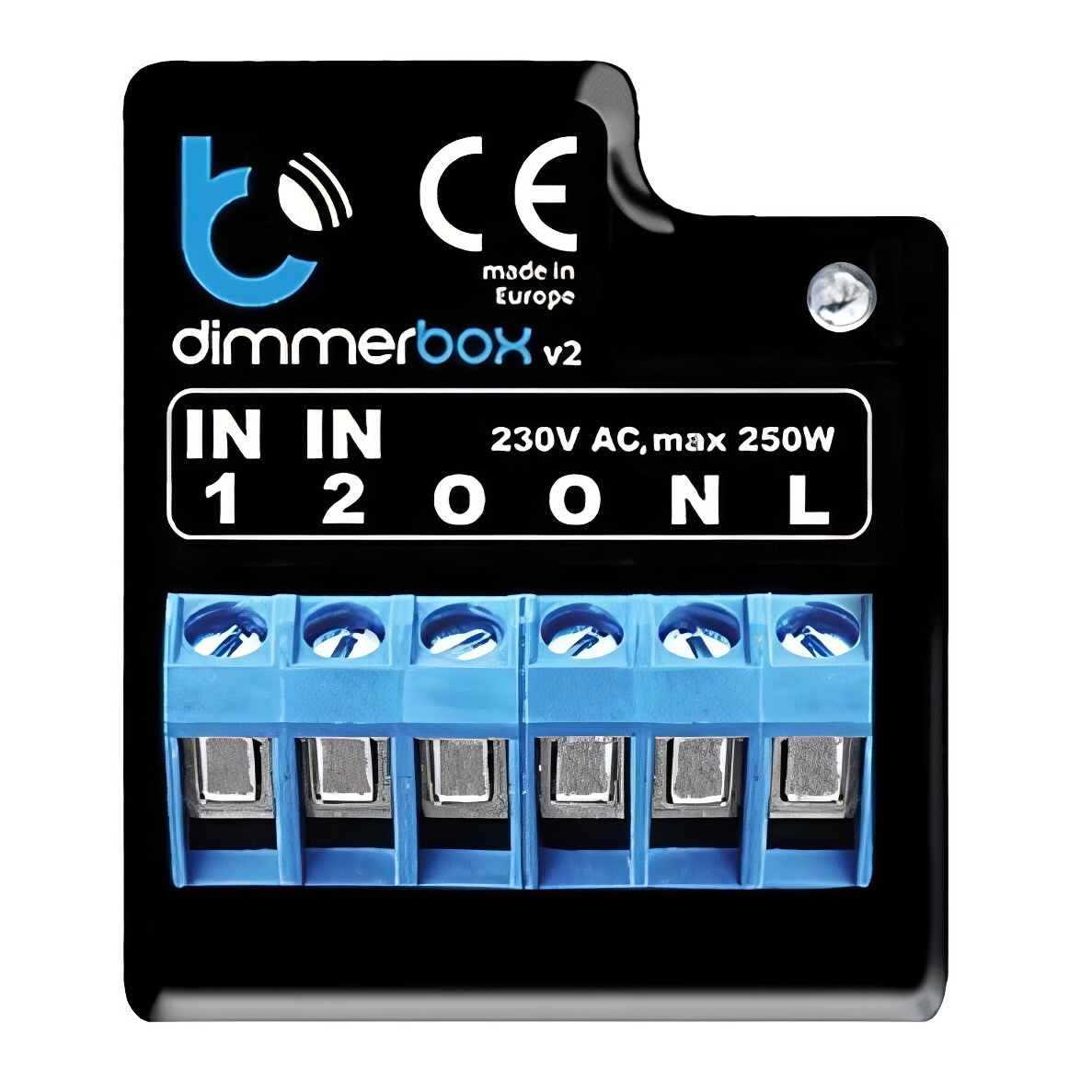

BleBox dimmerBox v2 – ściemniacz WiFi 230V, 30W LED / 200W

BleBox dimmerBox v2 to ściemniacz Wi-Fi do regulacji jasności kompatybilnego oświetlenia zasilanego napięciem 230 V AC. Umożliwia sterowanie ściemnialnymi źródłami LED oraz tradycyjnym oświetleniem żarowym za pomocą aplikacji wBox, a także lokalnie z pojedynczego lub podwójnego przycisku monostabilnego.

Sterownik pracuje w trybie odcinania fazy trailing edge. Maksymalne obciążenie wynosi 200 W dla obciążenia rezystancyjnego oraz 30 W dla żarówek LED. Przed podłączeniem należy upewnić się, że zastosowane źródło LED jest przeznaczone do ściemniania.

Najważniejsze korzyści dimmerBox v2

• Ściemnianie oświetlenia 230 V – regulacja jasności kompatybilnych źródeł światła bez stosowania dodatkowego sterownika niskonapięciowego.
• Sterowanie przez Wi-Fi – obsługa z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet.
• Sterowanie lokalne – możliwość podłączenia pojedynczego lub podwójnego niepodświetlanego przycisku monostabilnego.
• Regulacja minimalnego poziomu ściemniania – pozwala dopasować dolny próg jasności do właściwości zastosowanej żarówki LED.
• Harmonogramy – automatyczne wykonywanie poleceń o określonych godzinach lub względem wschodu i zachodu słońca po skonfigurowaniu lokalizacji.
• Kompaktowa obudowa – wymiary 41 × 39 × 25 mm umożliwiają montaż w odpowiedniej puszce lub obudowie sterowanego urządzenia.

Ściemniacz Wi-Fi do żarówek LED 230 V

dimmerBox v2 może sterować żarówkami LED 230 V przystosowanymi do współpracy ze ściemniaczem. W przypadku źródeł LED maksymalne obciążenie podane przez producenta wynosi 30 W.

Nie każda żarówka LED 230 V jest ściemnialna. Przed montażem należy sprawdzić oznaczenie i dokumentację źródła światła. W jednym sterowanym obwodzie nie należy również łączyć różnych typów obciążenia.

Do 200 W dla obciążenia rezystancyjnego

Wartość 200 W dotyczy maksymalnego obciążenia rezystancyjnego, np. odpowiednich tradycyjnych źródeł żarowych. Dla oświetlenia LED obowiązuje niższy limit – maksymalnie 30 W.

• Obciążenie rezystancyjne: maks. 200 W
• Żarówki LED: maks. 30 W

Przed podłączeniem zawsze należy sprawdzić rodzaj źródła światła, możliwość jego ściemniania oraz całkowitą moc obciążenia.

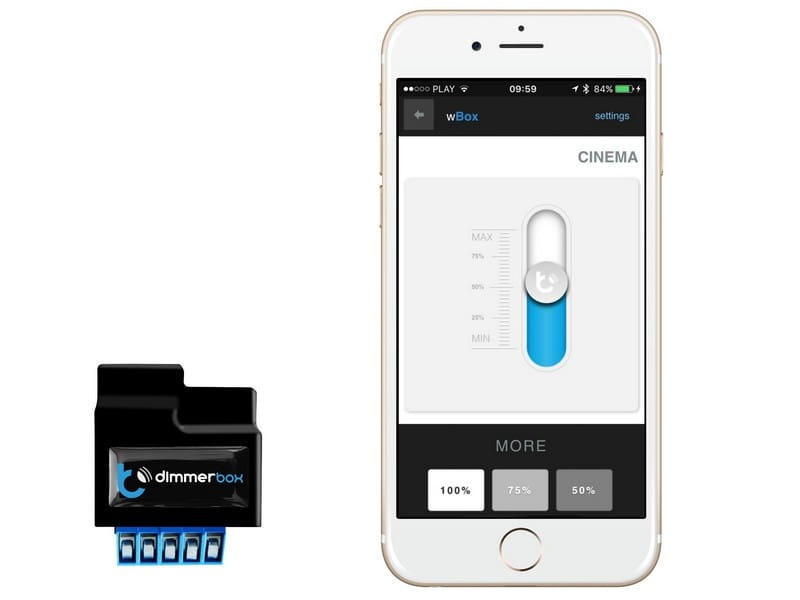

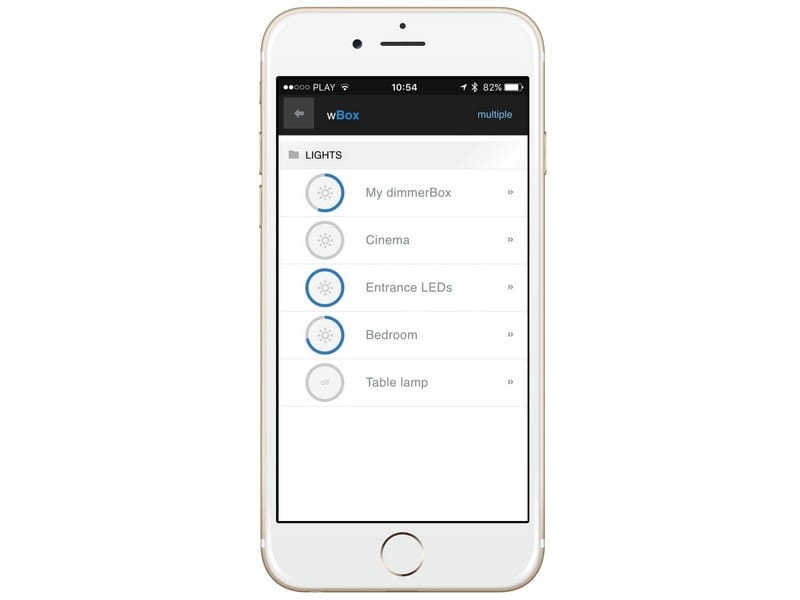

Sterowanie przez aplikację wBox

dimmerBox v2 wykorzystuje technologię μWiFi kompatybilną z siecią Wi-Fi 2,4 GHz. Po konfiguracji sterownik można obsługiwać z aplikacji wBox – regulować jasność, włączać i wyłączać oświetlenie oraz korzystać z dodatkowych ustawień urządzenia.

Sterownik może działać jako własny punkt dostępowy lub zostać połączony ze standardowym routerem Wi-Fi. Po włączeniu dostępu zdalnego i zapewnieniu połączenia z Internetem możliwe jest sterowanie oświetleniem również spoza lokalnej sieci.

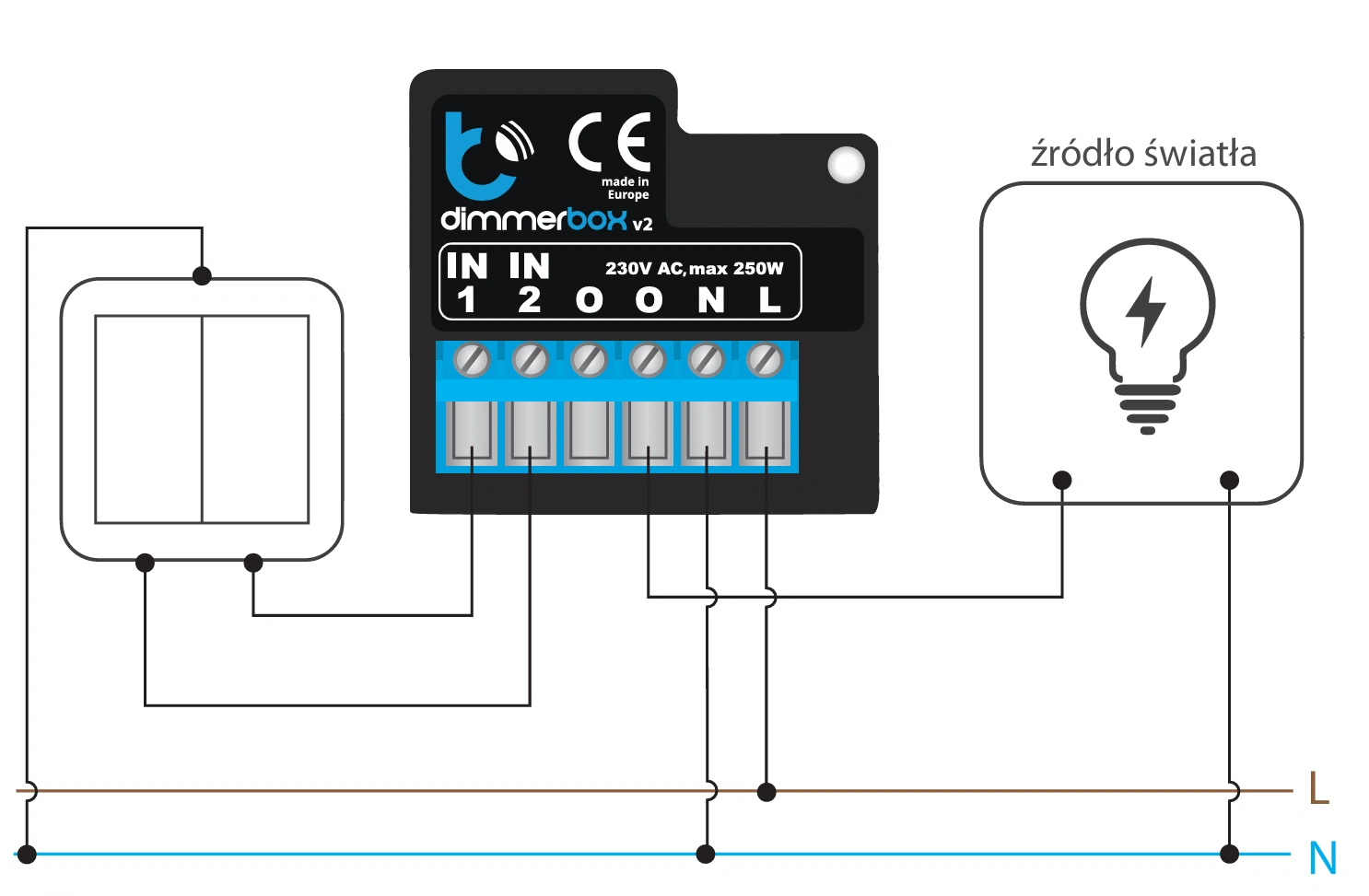

Sterowanie przyciskiem ściennym

dimmerBox v2 posiada dwa konfigurowalne wejścia logiczne i współpracuje z niepodświetlanymi przyciskami monostabilnymi, czyli dzwonkowymi. Można zastosować przycisk pojedynczy lub podwójny.

Przy pojedynczym przycisku krótkie naciśnięcie służy do włączania lub wyłączania światła, a przytrzymanie do rozjaśniania lub ściemniania. Przy przycisku podwójnym funkcje rozjaśniania i ściemniania można rozdzielić pomiędzy dwa klawisze.

Podłączenie przycisku ściennego nie jest wymagane, jeśli oświetlenie ma być obsługiwane wyłącznie bezprzewodowo.

Regulacja minimalnej jasności LED

Różne ściemnialne żarówki LED mogą zaczynać stabilnie świecić przy różnych poziomach sterowania. W ustawieniach dimmerBox v2 można określić minimalną wartość ściemniania, poniżej której sterownik nie będzie zmniejszał jasności.

Funkcja pozwala dopasować dolny zakres regulacji do konkretnego źródła światła i ograniczyć zakres, w którym dana żarówka nie pracuje prawidłowo.

Sterowanie fazowe trailing edge

Aktualna wersja dimmerBox v2 wykorzystuje sterowanie fazowe typu trailing edge. Przed zakupem należy sprawdzić, czy podłączane źródło światła jest kompatybilne z tym sposobem regulacji.

Nie należy stosować dimmerBox v2 z transformatorami magnetycznymi, w tym transformatorami toroidalnymi. Producent wskazuje, że takie podłączenie może prowadzić do uszkodzenia urządzenia i stwarzać zagrożenie.

Harmonogramy i automatyczne sterowanie oświetleniem

Sterownik może wykonywać zadania zgodnie z zaprogramowanym harmonogramem. Możliwe jest ustawienie działania o konkretnej godzinie oraz – po skonfigurowaniu lokalizacji – względem lokalnego wschodu lub zachodu słońca.

Pozwala to automatyzować włączanie, wyłączanie i ustawianie jasności bez ręcznej obsługi każdego dnia.

Montaż dimmerBox v2

Sterownik jest zasilany bezpośrednio z sieci 230 V AC. Producent przewiduje montaż w odpowiedniej puszce, w ścianie lub wewnątrz obudowy sterowanego urządzenia. Stopień ochrony IP20 wymaga zastosowania miejsca zabezpieczonego przed niekorzystnymi warunkami środowiskowymi.

Urządzenie pracuje z napięciem sieciowym 230 V AC. Montaż i podłączenie należy wykonywać przy odłączonym napięciu oraz zgodnie z instrukcją producenta. Złącza urządzenia muszą być zabezpieczone przed przypadkowym dotknięciem.

Parametry techniczne

• Producent: BleBox
• Model: dimmerBox v2
• Rodzaj urządzenia: ściemniacz Wi-Fi 230 V
• Napięcie zasilania [V AC]: 230
• Maksymalne napięcie [V AC]: 230
• Zużycie energii [W]: poniżej 1
• Liczba wyjść: 1
• Typ wyjścia: faza na wyjściu
• Tryb ściemniania: trailing edge
• Maksymalne obciążenie rezystancyjne [W]: 200
• Maksymalne obciążenie LED [W]: 30
• Liczba wejść: 2
• Typ wejść: logiczne, zwierane do N, konfigurowalne
• Obsługiwane przyciski: pojedyncze lub podwójne monostabilne (dzwonkowe), bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z Wi-Fi 802.11g
• Częstotliwość transmisji: 2,4 GHz
• Transmisja: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -20 do +50
• Wymiary [mm]: 41 × 39 × 25
• Montaż: w puszce, w ścianie lub wewnątrz obudowy sterowanego urządzenia
• API: otwarte

Zastosowanie

BleBox dimmerBox v2 jest przeznaczony do regulacji kompatybilnego oświetlenia 230 V AC, gdy potrzebne jest połączenie sterowania z aplikacji z tradycyjnym przyciskiem ściennym. Może współpracować ze ściemnialnymi żarówkami LED oraz odpowiednimi źródłami o charakterze rezystancyjnym, z zachowaniem limitu mocy właściwego dla danego rodzaju obciążenia.

Przy źródłach LED należy sprawdzić oznaczenie „ściemnialne” oraz zgodność ze sterowaniem trailing edge. Maksymalne obciążenie LED wynosi 30 W, natomiast wartość 200 W dotyczy obciążenia rezystancyjnego.
