Sterownik LED wLightBox v3 WiFi RGB RGBW CCT 12–24V BleBox

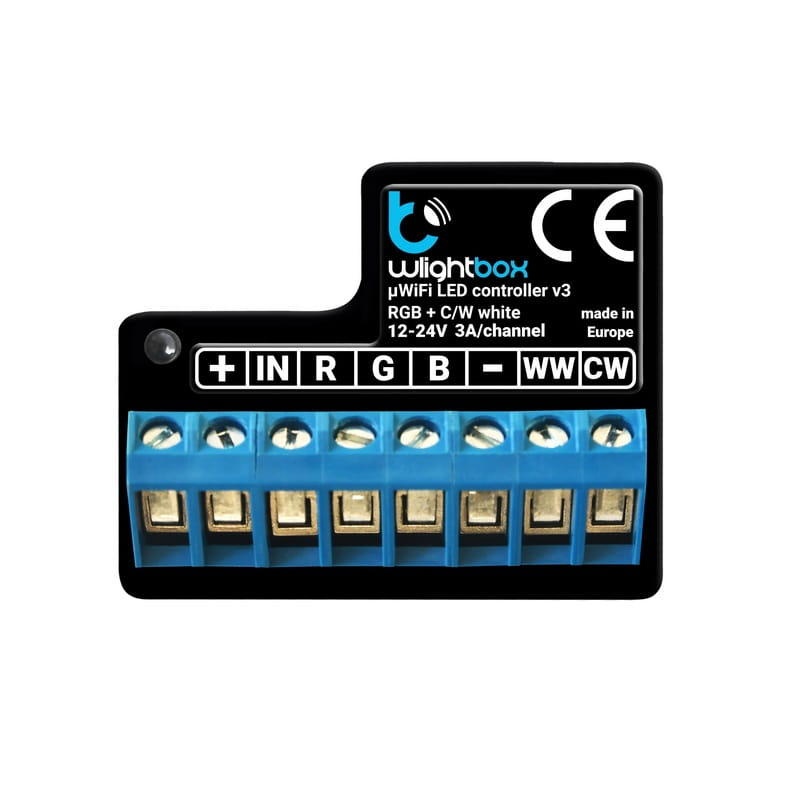

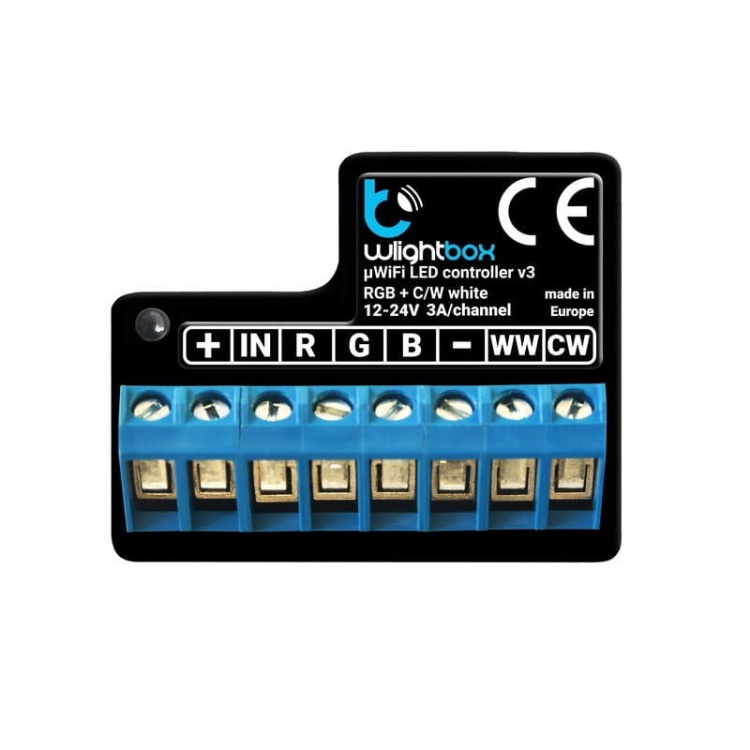

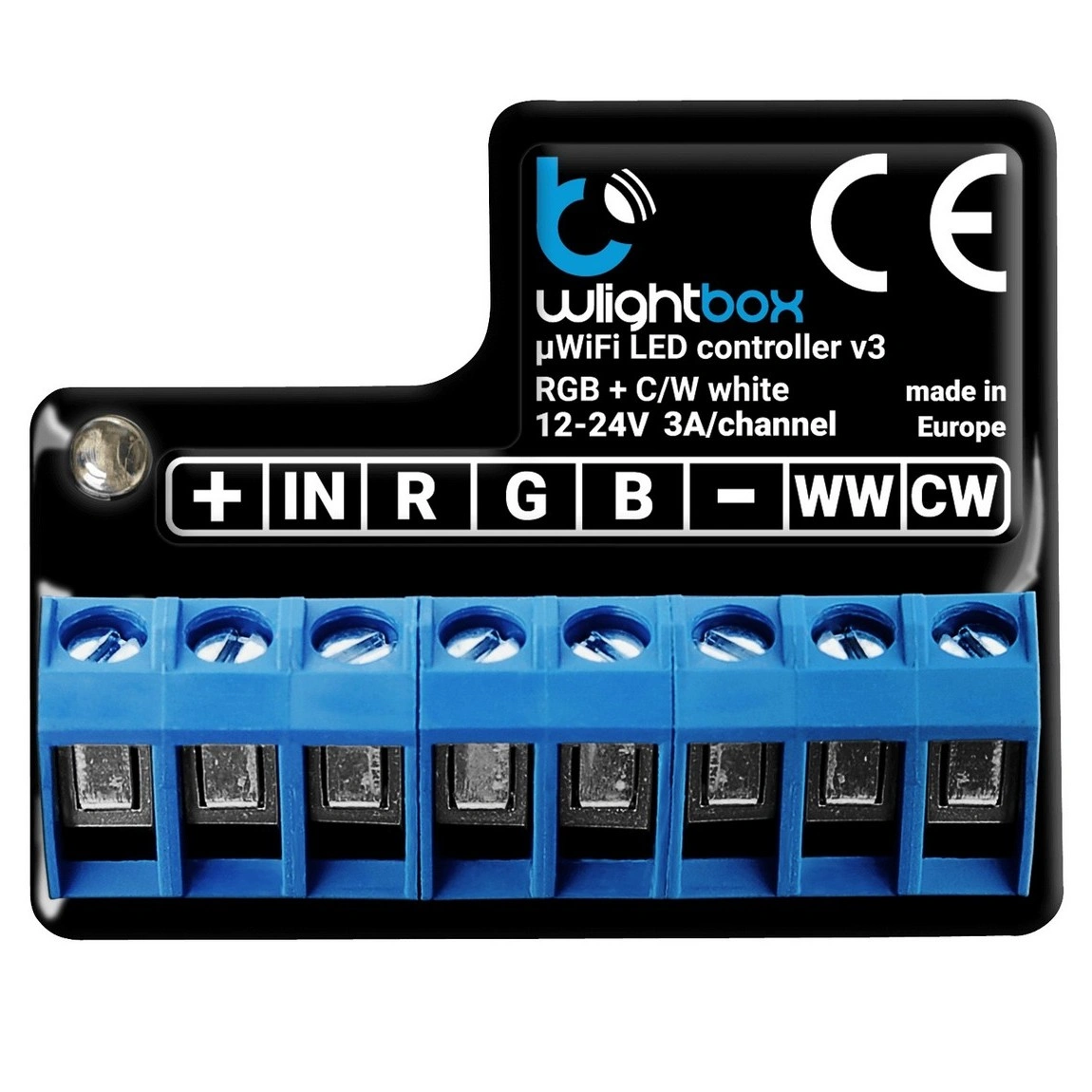

wLightBox v3 BleBox to 5-kanałowy sterownik WiFi do analogowych taśm LED 12–24 V. Obsługuje oświetlenie RGB, RGBW, RGBCCT, CCT oraz jednokolorowe MONO. Pięć wyjść umożliwia sterowanie kolorem, jasnością i temperaturą barwową światła, a także tworzenie instalacji z kilkoma niezależnymi kanałami. Obsługa odbywa się z aplikacji wBox przez sieć WiFi.

Najważniejsze możliwości wLightBox v3

• 5 kanałów sterujących: pozwala obsługiwać rozbudowane taśmy wielokanałowe oraz kilka niezależnych kanałów oświetlenia.
• RGB, RGBW i RGBCCT: sterowanie kolorem, światłem białym oraz – w konfiguracji RGBCCT – temperaturą barwową bieli.
• Obsługa CCT: możliwość regulacji jasności i temperatury barwowej taśm z kanałem bieli ciepłej i zimnej.
• Do 15 A łącznie: maksymalne obciążenie pojedynczego kanału wynosi 3 A.
• Maksymalna moc 360 W: wartość określona przez producenta dla sterownika.
• Zasilanie 12–24 V: współpraca z analogowymi instalacjami LED pracującymi przy napięciu 12 V lub 24 V.
• Sterowanie przez WiFi: obsługa oświetlenia z aplikacji wBox.
• Efekty świetlne: możliwość korzystania z efektów oraz tworzenia własnych sekwencji.
• Harmonogram: automatyczne sterowanie o określonej godzinie lub względem wschodu i zachodu słońca.
• Sterowanie lokalne: możliwość wykorzystania wejścia do sterowania bez używania telefonu.
• Otwarte API: możliwość wykorzystania urządzenia we własnych integracjach.

Jakie taśmy LED obsługuje wLightBox v3?

Pięć wyjść wLightBox v3 pozwala dopasować sposób działania sterownika do rodzaju podłączonej analogowej taśmy LED. W zależności od konfiguracji urządzenie może sterować kolorem RGB, dodatkowym kanałem białym, temperaturą barwową światła białego lub jasnością niezależnych kanałów jednokolorowych.

RGB i RGBW

W konfiguracji RGB trzy kanały odpowiadają za kolory czerwony, zielony i niebieski. Taśma RGBW wykorzystuje dodatkowy kanał W, dzięki czemu oprócz kolorów RGB możliwe jest niezależne sterowanie światłem białym.

RGBCCT – kolor i regulowana biel

Pięć kanałów sterownika pozwala wykorzystać taśmę RGBCCT, określaną w dokumentacji producenta również jako RGBWW. Kanały R, G i B odpowiadają za światło kolorowe, natomiast dwa kolejne kanały obsługują biel ciepłą i zimną. Pozwala to regulować zarówno kolor, jak i temperaturę barwową światła białego.

CCT – regulacja temperatury barwowej

wLightBox v3 może współpracować z dwukanałowymi taśmami CCT wykorzystującymi światło ciepłe i zimne. Sterownik umożliwia zmianę temperatury barwowej oraz regulację jasności.

Do 5 kanałów MONO

Sterownik może pracować również z oświetleniem jednokolorowym. W konfiguracji 5× MONO dostępne wyjścia mogą służyć do niezależnego sterowania pięcioma kanałami, przy zachowaniu maksymalnego obciążenia 3 A na kanał.

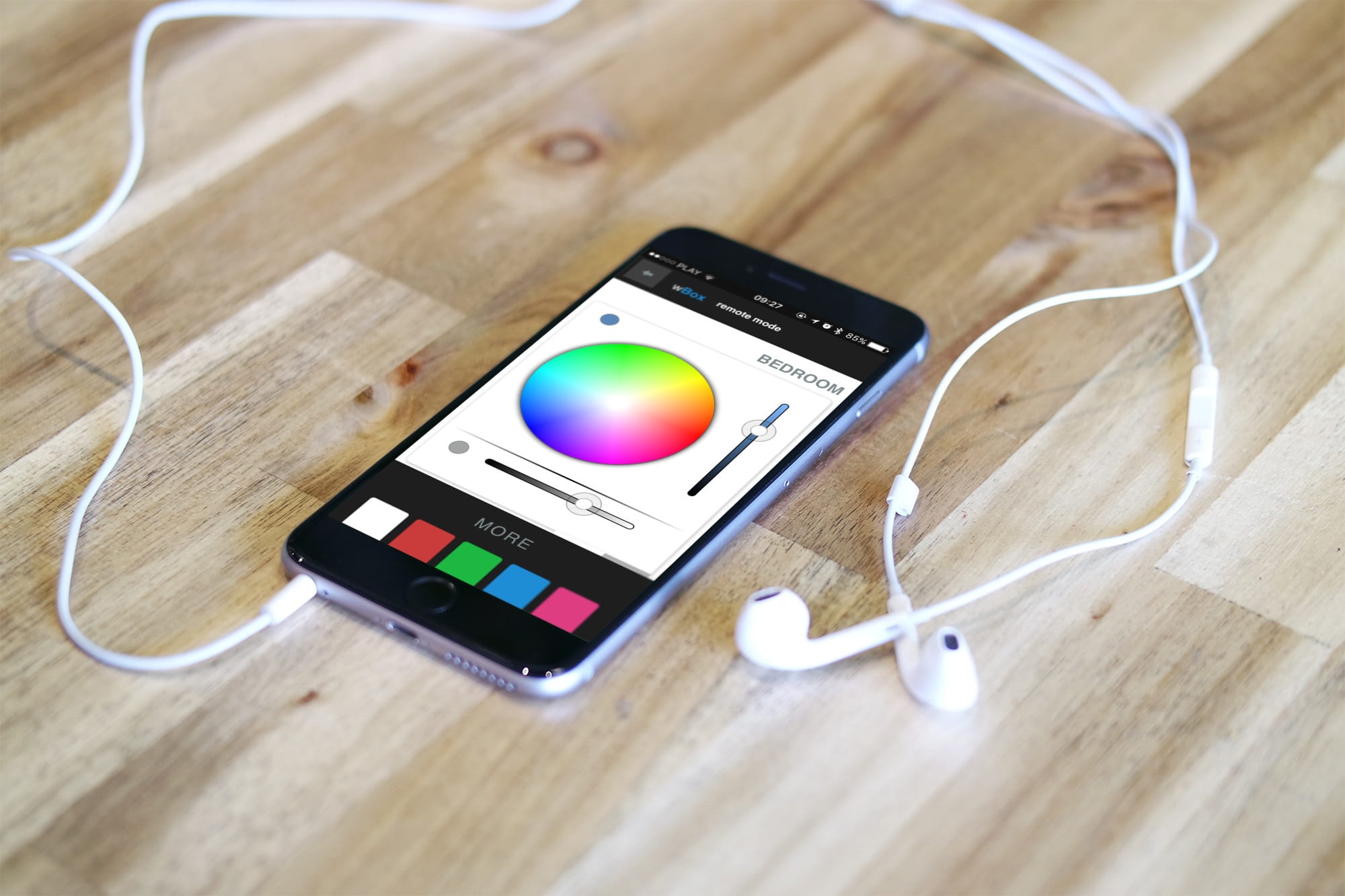

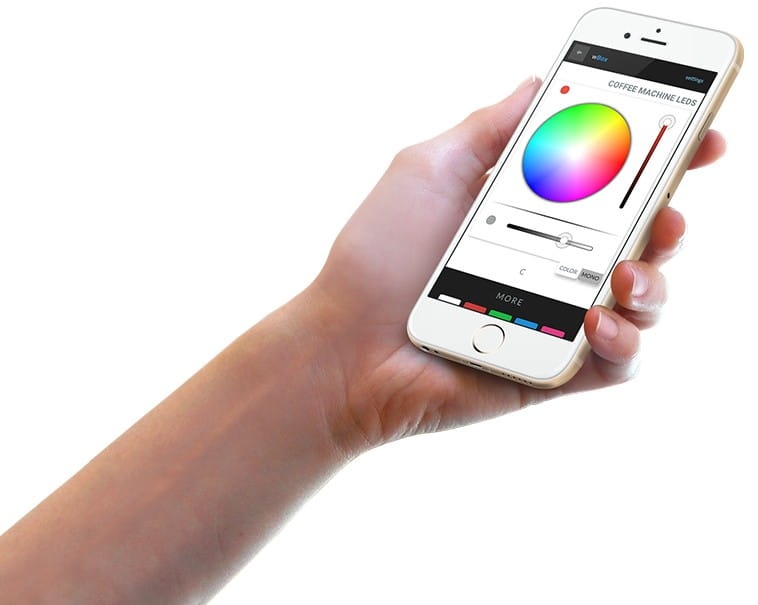

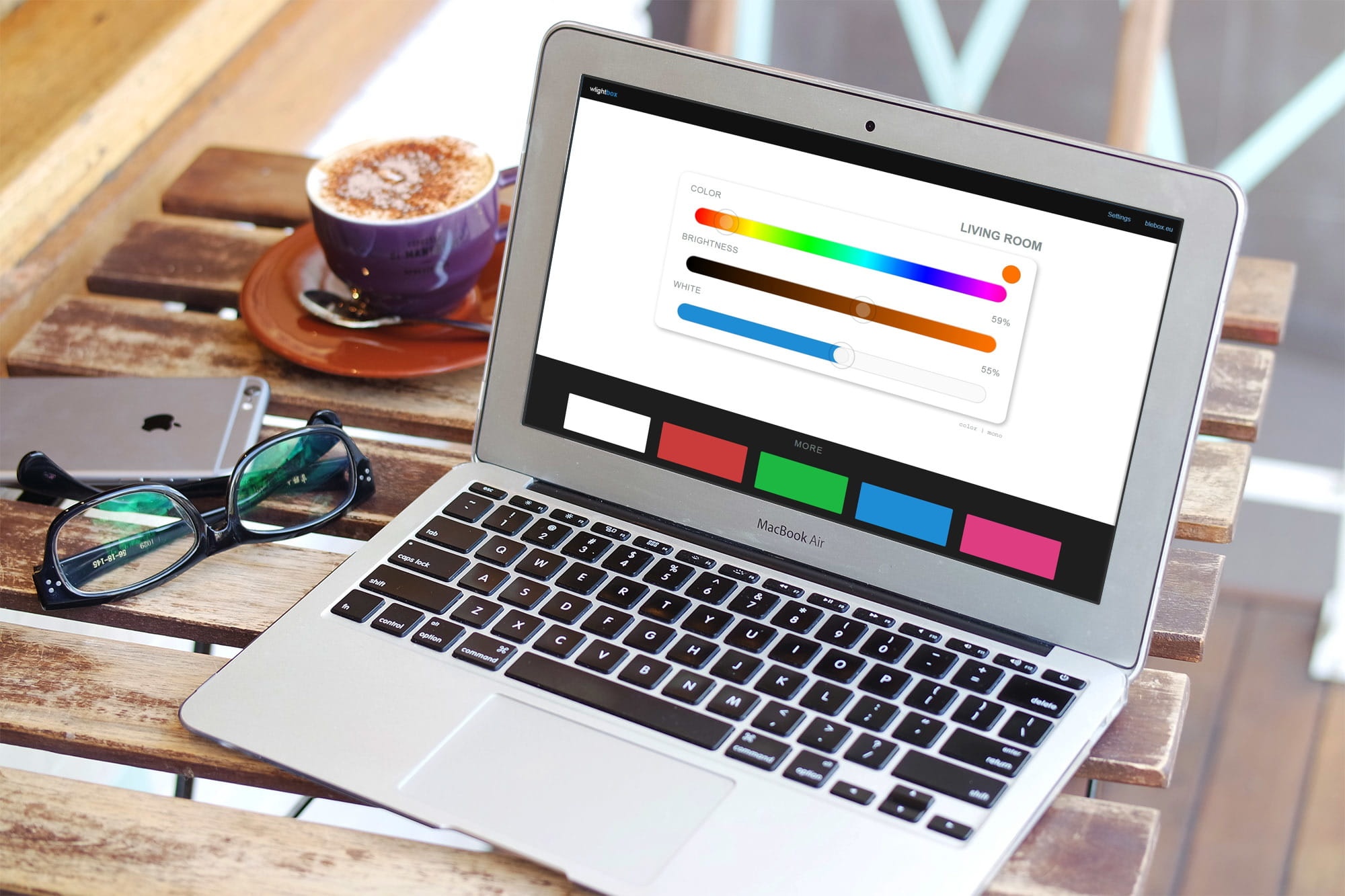

Sterowanie WiFi z aplikacji wBox

wLightBox v3 wykorzystuje technologię μWiFi zgodną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać jako własny punkt dostępowy lub zostać połączony z lokalną siecią WiFi. Po odpowiedniej konfiguracji możliwe jest również zdalne sterowanie przez Internet.

Interfejs sterowania zależy od wybranego trybu pracy. Dla RGB i RGBW dostępne jest sterowanie kolorem i jasnością, dla CCT regulacja temperatury barwowej i jasności, a w konfiguracjach MONO sterowanie poszczególnymi kanałami.

Efekty świetlne

Sterownik umożliwia korzystanie z efektów świetlnych oraz tworzenie własnych sekwencji. Możliwe jest określanie między innymi kolorów, poziomu jasności, czasu przejścia oraz czasu trwania poszczególnych etapów efektu.

Harmonogram

Funkcja harmonogramu pozwala automatycznie wykonywać zaprogramowane zadania w określone dni i o określonych godzinach. Po skonfigurowaniu lokalizacji urządzenia możliwe jest również powiązanie działania oświetlenia z lokalnym wschodem lub zachodem słońca.

Przykładowe schematy podłączenia wLightBox v3

Sposób podłączenia wLightBox v3 zależy od rodzaju zastosowanej taśmy LED. Poniżej przedstawiono trzy przykładowe konfiguracje, które pokazują najważniejsze możliwości pięciokanałowego sterownika.

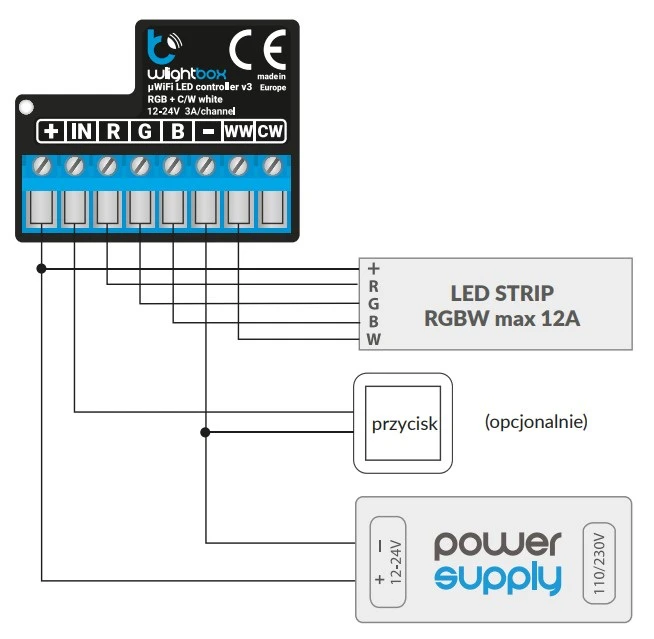

Taśma LED RGBW

W konfiguracji RGBW cztery kanały sterownika odpowiadają za kolory R, G, B oraz dodatkowy kanał światła białego.

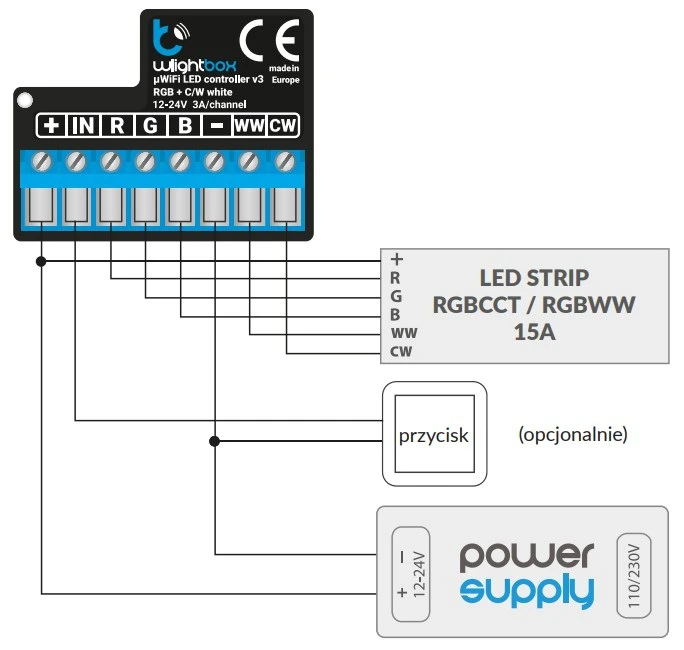

Taśma LED RGBCCT / RGBWW

Ta konfiguracja wykorzystuje wszystkie pięć kanałów wLightBox v3. Pozwala sterować kolorami RGB oraz dwoma kanałami bieli – ciepłej i zimnej.

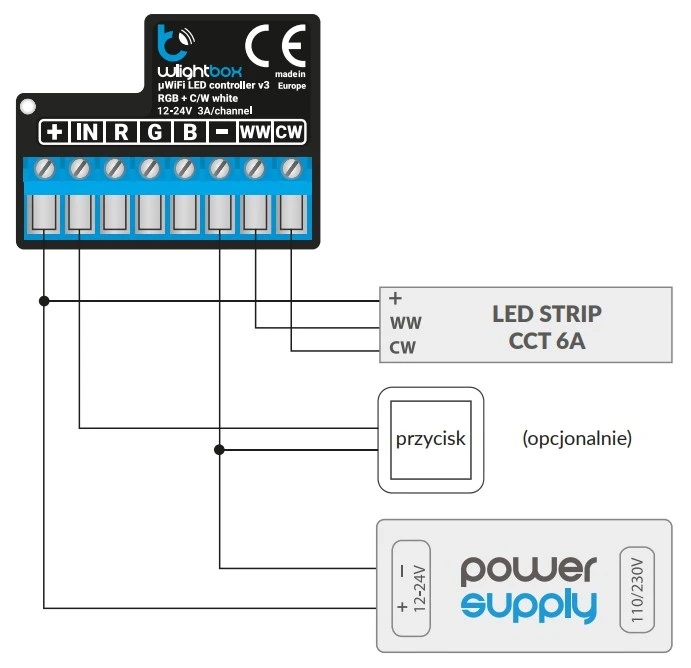

Taśma LED CCT

W konfiguracji CCT dwa kanały odpowiadają za biel ciepłą i zimną, co pozwala regulować temperaturę barwową oraz jasność światła.

Pozostałe konfiguracje: wLightBox v3 obsługuje również taśmy RGB, RGB z dodatkowym kanałem białym, dwie taśmy CCT, połączenie RGB + CCT oraz pięć kanałów jednokolorowych MONO. Szczegółowe schematy wszystkich wariantów znajdują się w instrukcji producenta.

Ważne: napięcie zasilacza musi być zgodne z napięciem podłączonego oświetlenia. Maksymalny prąd sterownika wynosi 15 A łącznie, przy czym pojedynczy kanał może być obciążony prądem maksymalnie 3 A.

Parametry techniczne

• Napięcie zasilania [V]: 12–24
• Zużycie energii [W]: <1
• Liczba wyjść: 5
• Maksymalny prąd całkowity [A]: 15
• Maksymalny prąd na kanał [A]: 3
• Maksymalne obciążenie [W]: 360
• Typ wyjść: open-drain, PWM, sterowanie masą
• Tryby pracy: RGB / RGBW / RGB lub W / RGBCCT / CCT / 2× CCT / 5× MONO
• Liczba wejść: 1
• Typ wejścia: niskonapięciowe, logiczne, przyciskowe, zwierane do GND
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• API: otwarte
• Stopień ochrony: IP20
• Wymiary [mm]: 43 × 37 × 22
• Temperatura pracy [°C]: -20 do +50
• Zabezpieczenia: przed odwróconą polaryzacją, ESD
• Materiał obudowy: kompozycja poliuretanowa bez halogenów
• Sposób montażu: puszka elektryczna, obudowa lampy lub bezpośrednio przy taśmie LED

Zastosowanie

wLightBox v3 jest przeznaczony do sterowania analogowymi taśmami LED 12–24 V wymagającymi od jednego do pięciu kanałów sterujących. Może pracować z oświetleniem RGB, RGBW, RGBCCT, CCT oraz jednokolorowym MONO.

Pięć wyjść, sterowanie przez WiFi, regulacja koloru i temperatury barwowej, efekty oraz harmonogram pozwalają wykorzystać urządzenie w instalacjach oświetlenia dekoracyjnego, meblowego i aranżacyjnego.
