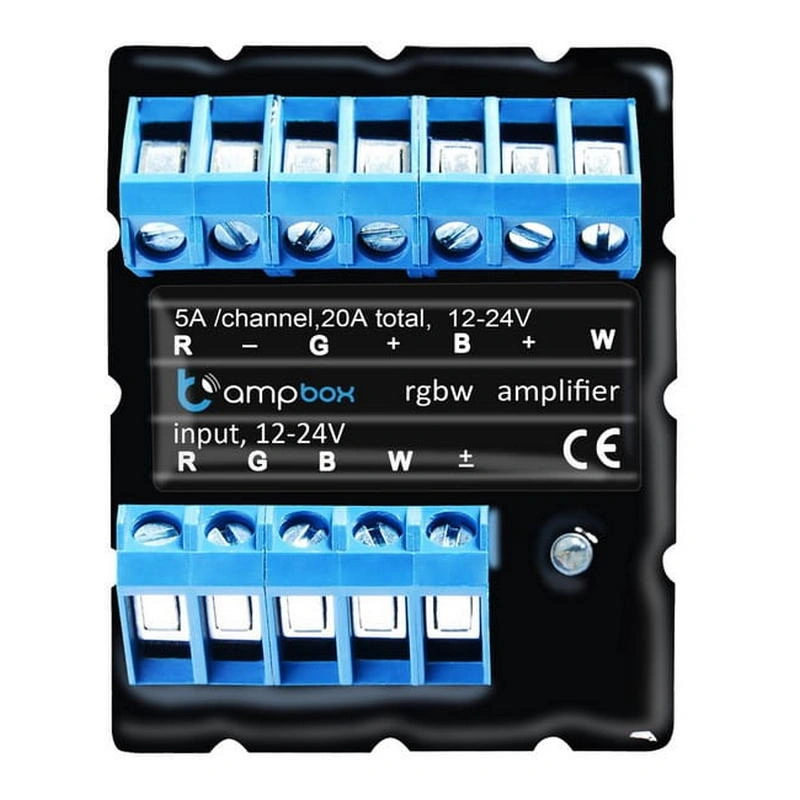

Wzmacniacz sygnału LED ampBox v2 4-kanałowy 12–24V 20A BleBox

ampBox v2 BleBox to 4-kanałowy wzmacniacz sygnału PWM przeznaczony do zwiększania możliwości prądowych instalacji LED 12–24 V DC. Współpracuje między innymi ze sterownikami BleBox wLightBox, wLightBoxS i lightBox, umożliwiając zasilanie większego obciążenia lub rozbudowę instalacji o kolejne odcinki taśm LED.

Urządzenie oferuje maksymalnie 5 A na kanał i 20 A łącznie, a producent określa maksymalną moc na 480 W. Cztery kanały pozwalają wykorzystać ampBox v2 między innymi z taśmami RGBW, RGB, CCT oraz jednokolorowymi.

Najważniejsze korzyści

• Rozszerzenie możliwości instalacji LED: ampBox v2 wzmacnia sygnał PWM ze sterownika i pozwala obsłużyć większe obciążenie.
• 4 kanały: możliwość pracy z instalacjami wielokanałowymi, w tym RGBW, RGB i CCT.
• Do 20 A łącznie: maksymalne obciążenie pojedynczego kanału wynosi 5 A.
• Do 480 W: maksymalna moc określona przez producenta dla urządzenia.
• Zasilanie 12–24 V DC: współpraca z popularnymi instalacjami niskonapięciowych taśm LED.
• Separacja galwaniczna: wejścia poszczególnych kanałów są optoizolowane.
• Korekcja sygnału: urządzenie wykorzystuje cyfrową korekcję sygnału.
• Kompaktowe wymiary: obudowa ma 48 × 40 × 19 mm.

Do czego służy ampBox v2?

Sterownik LED ma określoną maksymalną obciążalność wyjść. Jeżeli instalacja wymaga podłączenia większego obciążenia, ampBox v2 może przejąć obsługę prądową taśmy LED, wykorzystując sygnał PWM z urządzenia sterującego.

Pozwala to rozbudować instalację bez zmiany sposobu sterowania światłem. ampBox v2 może współpracować między innymi ze sterownikami BleBox wLightBox, wLightBoxS oraz lightBox.

Jakie taśmy LED można podłączyć?

Cztery kanały wzmacniacza pozwalają zastosować ampBox v2 w różnych konfiguracjach analogowego oświetlenia LED. Instrukcja producenta pokazuje między innymi instalacje z taśmami RGBW, RGB, CCT oraz jednokolorowymi.

• RGBW: cztery kanały R, G, B i W.
• RGB: trzy kanały kolorów R, G i B.
• RGB + biały: trzy kanały RGB oraz dodatkowy kanał jednokolorowy.
• CCT / CW-WW: sterowanie kanałem bieli ciepłej i zimnej.
• MONO: zastosowanie z jednokolorowymi taśmami LED.

Rozbudowa większych instalacji LED

ampBox v2 może być stosowany nie tylko do zwiększenia obciążalności pojedynczego układu. Dokumentacja producenta pokazuje również konfiguracje z kilkoma wzmacniaczami i osobnymi zasilaczami, dzięki czemu urządzenie może być elementem bardziej rozbudowanej instalacji LED.

Przykładowe konfiguracje obejmują rozbudowę instalacji RGBW, instalacje CCT, równoległe zastosowanie kilku wzmacniaczy oraz podział długiej taśmy jednokolorowej na krótsze odcinki z osobnym zasilaniem.

Przykładowy schemat podłączenia ampBox v2

Poniższy schemat producenta przedstawia przykład wykorzystania ampBox v2 do rozszerzenia instalacji sterowanej przez wLightBox. Jest to jedna z kilku możliwych konfiguracji urządzenia.

Więcej wariantów podłączenia znajduje się w instrukcji producenta. Dokumentacja zawiera przykłady instalacji RGBW z jednym lub dwoma zasilaczami, CCT, instalacji z wieloma wzmacniaczami ampBox oraz długich instalacji z taśmą jednokolorową.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <0,1
• Liczba kanałów: 4
• Maksymalny prąd kanału [A]: 5
• Maksymalne natężenie prądu [A]: 20
• Maksymalna moc [W]: 480
• Sygnał wejściowy: PWM, wspólny VCC lub GND
• Sygnał wyjściowy: PWM, wspólny VCC
• Separacja galwaniczna: optyczna
• Korekcja sygnału: cyfrowa
• Sposób podłączenia: złącze śrubowe
• Stopień ochrony: IP20
• Wymiary [mm]: 48 × 40 × 19
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: puszka elektroinstalacyjna lub obudowa oprawy

Zastosowanie

ampBox v2 jest przeznaczony do rozbudowy analogowych instalacji LED 12–24 V sterowanych sygnałem PWM. Może być wykorzystany wtedy, gdy obciążenie przekracza możliwości prądowe sterownika lub gdy instalacja wymaga zastosowania kolejnych odcinków taśmy i dodatkowego zasilania.

Cztery kanały, obciążalność do 5 A na kanał oraz separowane optycznie wejścia pozwalają wykorzystać wzmacniacz zarówno w instalacjach jednokolorowych, jak i wielokanałowych RGB, RGBW czy CCT.
