Moduł Philips Fortimo LED Strip 0.25ft MF 840 FC HV6 685lm@720mA 4000K 2x70mm

Philips Fortimo LED Strip 0.25ft MF 840 FC HV6 to kompaktowy moduł LED o temperaturze barwowej 4000 K, przeznaczony do budowy liniowych opraw oświetleniowych do zastosowań wewnętrznych. Produkt dostarczany jest jako set 2 × 70 mm przeznaczony do rozdzielenia na dwa pojedyncze moduły. Każdy moduł ma szerokość 20 mm, strumień świetlny 275 lm przy nominalnym punkcie pracy oraz skuteczność świetlną 187 lm/W.

Najważniejsze korzyści

• Set 2 × 70 mm – komplet składa się z dwóch krótkich modułów, które można rozdzielić i wykorzystać niezależnie.
• 275 lm z jednego modułu przy nominalnym prądzie 267 mA i Tc = 45°C.
• Skuteczność świetlna 187 lm/W w nominalnym punkcie pracy.
• Temperatura barwowa 4000 K i CRI 80 – parametry przeznaczone do standardowych liniowych systemów oświetlenia wewnętrznego.
• Spójność barwy 3 SDCM wspiera zachowanie powtarzalnych parametrów światła pomiędzy modułami.
• Możliwość pracy z prądem do 720 mA pozwala zwiększyć strumień świetlny, pod warunkiem zachowania właściwych warunków termicznych.
• Trwałość M70F50 powyżej 72 000 godzin zgodnie z dokumentacją producenta.

Konstrukcja i możliwość rozbudowy systemu

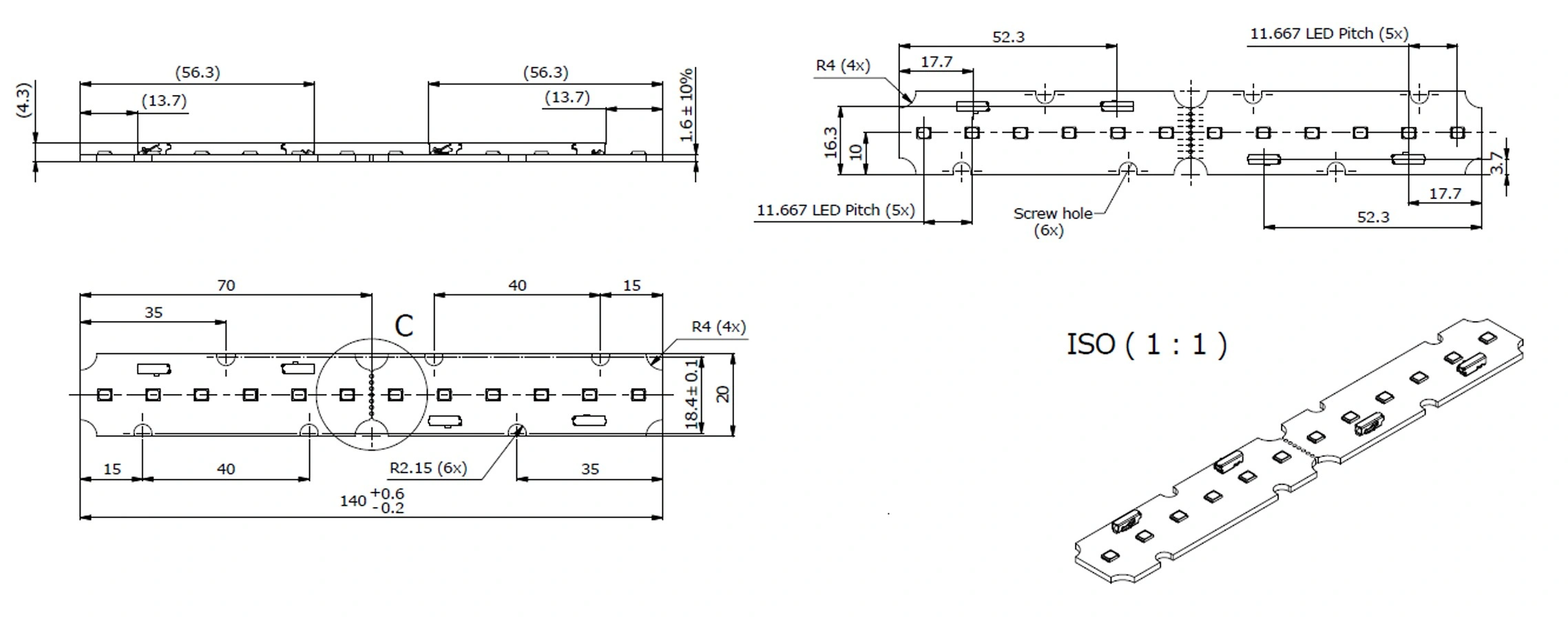

Philips Fortimo LED Strip 0.25ft MF 840 FC HV6 należy do modułowej rodziny Fortimo LED Strip przeznaczonej do projektowania liniowych opraw LED. Pojedynczy moduł ma typowe wymiary 70 × 20 × 4,3 mm. Wersja FC wykorzystuje złącza umieszczone od frontu płytki, co ułatwia prowadzenie połączeń w konstrukcji oprawy.

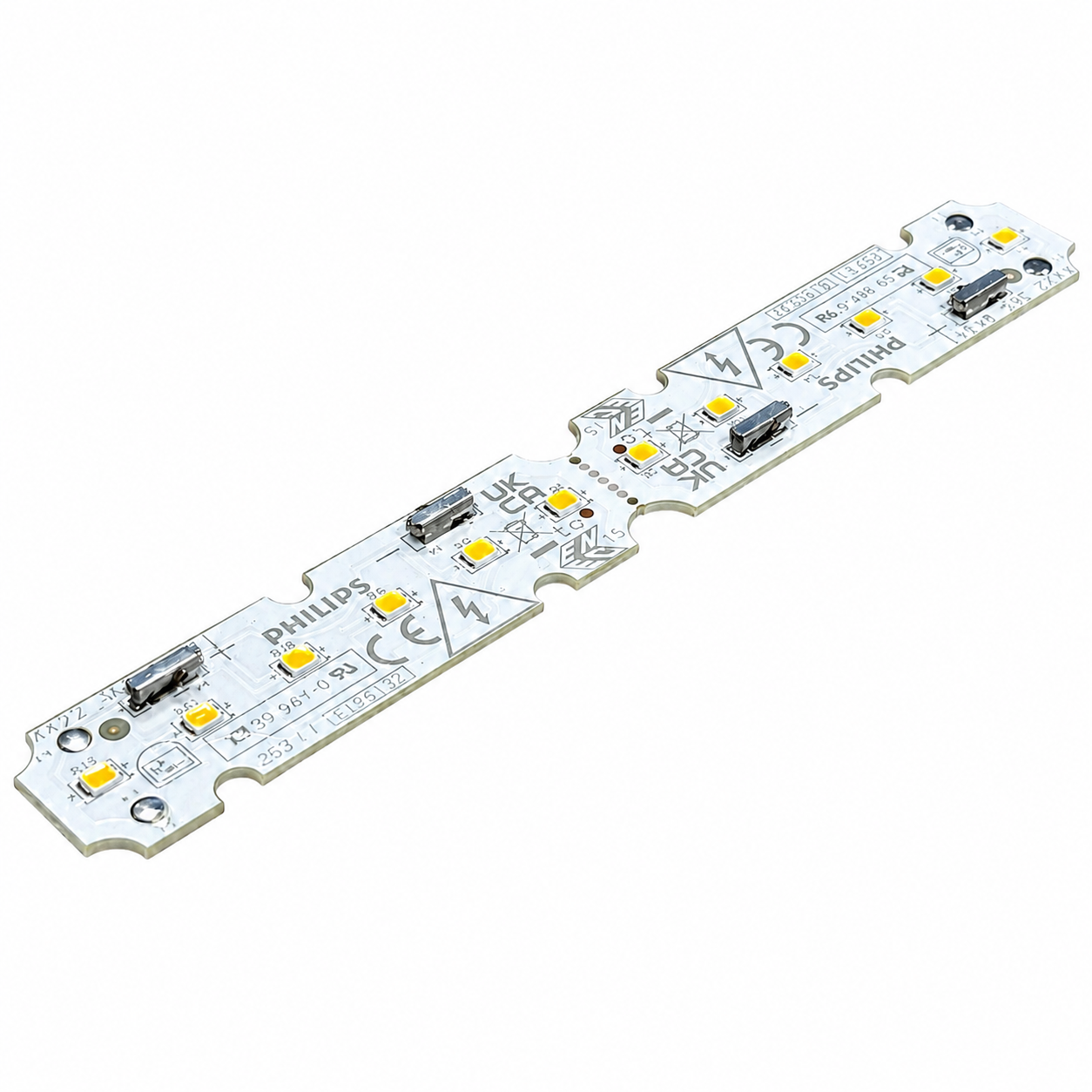

Produkt dostarczany jest jako set dwóch połączonych modułów 70 mm. Set jest przeznaczony do rozdzielenia na dwa krótkie odcinki, dzięki czemu każdy moduł 0.25ft może zostać wykorzystany jako niezależny element projektowanej linii świetlnej. Podawane parametry 275 lm, 187 lm/W i 1,5 W dotyczą jednego modułu 70 mm, a nie całego setu 2 × 70 mm.

Wariant 0.25ft stanowi praktyczne uzupełnienie dłuższych modułów z rodziny Philips Fortimo LED Strip. W serii dostępne są również wersje 0.5ft, 1ft, 2ft i 4ft. Pozwala to zestawiać moduły o różnych długościach i lepiej dopasować układ źródeł światła do konstrukcji oprawy. Krótki odcinek 0.25ft może być wykorzystany do uzupełnienia końcowej części linii, gdy zastosowanie wyłącznie dłuższych modułów nie pozwala uzyskać wymaganej długości układu świetlnego.

Parametry techniczne

• Wersja: MF 840 FC HV6
• Liczba modułów w secie [szt.]: 2
• Długość jednego modułu [mm]: 70
• Wymiary jednego modułu [mm]: 70 × 20 × 4,3
• Temperatura barwowa [K]: 4000
• Strumień świetlny typ. [lm/moduł]: 275
• Skuteczność świetlna typ. [lm/W]: 187
• Współczynnik oddawania barw CRI: 80
• Spójność barwy: 3 SDCM
• Prąd nominalny [mA]: 267
• Prąd maksymalny [mA]: 720
• Napięcie przewodzenia typ. [V]: 5,5
• Pobór mocy typ. [W/moduł]: 1,5
• Maksymalna temperatura Tc [°C]: 85
• Trwałość M70F50 [h]: >72 000

Praca przy 267 mA i 720 mA

Nominalny prąd pracy pojedynczego modułu wynosi 267 mA. Przy Tc = 45°C moduł osiąga wtedy typowy strumień świetlny 275 lm oraz skuteczność świetlną 187 lm/W.

Moduł może również pracować z prądem do 720 mA, który producent określa jako wartość maksymalną. Przy prądzie 720 mA i Tc = 45°C pojedynczy moduł osiąga około 685 lm przy skuteczności około 162 lm/W. Dobór wyższego prądu pozwala uzyskać większy strumień świetlny, ale zwiększa wymagania dotyczące odprowadzania ciepła.

Zastosowanie i odprowadzanie ciepła

Moduł Philips Fortimo LED Strip 0.25ft MF 840 FC HV6 jest przeznaczony do integracji z liniowymi oprawami LED stosowanymi we wnętrzach. Kompaktowa długość 70 mm sprawia, że może być wykorzystany zarówno jako samodzielny krótki odcinek świetlny, jak i jako element uzupełniający układy zbudowane z dłuższych modułów Fortimo LED Strip.

Podczas montażu należy zapewnić skuteczne odprowadzanie ciepła z modułu, szczególnie przy pracy z prądem wyższym od nominalnego. Moduł powinien być instalowany na podłożu dobrze przewodzącym ciepło, np. odpowiednio dobranym profilu LED. Odpowiednie warunki termiczne pomagają utrzymać temperaturę Tc w dopuszczalnym zakresie i są istotne dla prawidłowej oraz trwałej pracy modułu.

Dzięki formatowi 2 × 70 mm oraz możliwości łączenia z wariantami 0.5ft, 1ft, 2ft i 4ft seria Fortimo LED Strip pozwala tworzyć liniowe układy świetlne o długości lepiej dopasowanej do konkretnej oprawy. Wersja 0.25ft jest szczególnie przydatna jako krótki moduł uzupełniający tam, gdzie dłuższe odcinki nie pozwalają precyzyjnie wypełnić dostępnej przestrzeni.

Philips Fortimo LED Strip 0.25ft MF 840 FC HV6 to rozwiązanie dla projektów wymagających kompaktowego liniowego modułu LED 4000 K z możliwością doboru punktu pracy. Set 2 × 70 mm ułatwia dopasowanie długości układu, a zakres pracy do 720 mA pozwala dostosować strumień świetlny do wymagań projektowanej oprawy.
