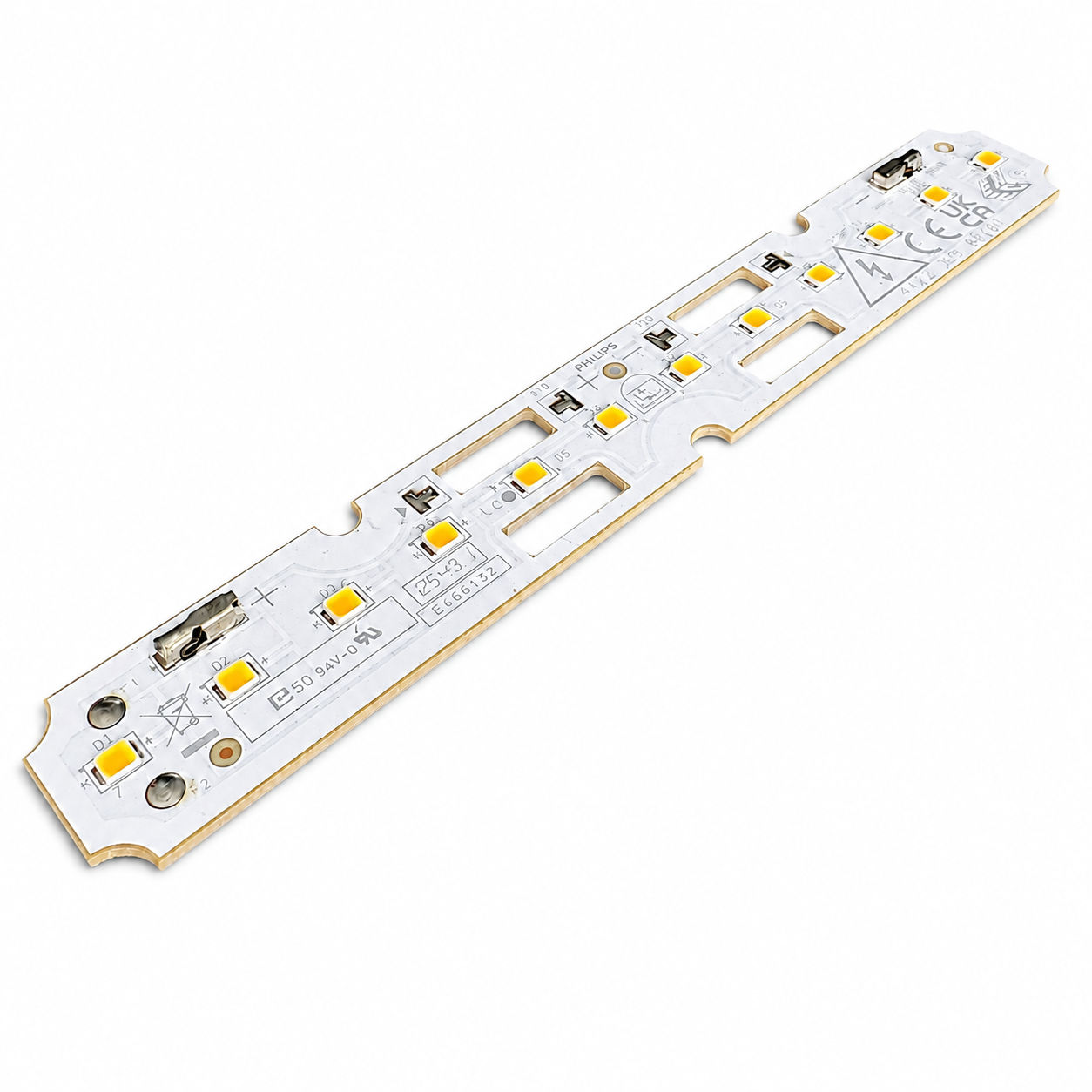

Moduł Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 1408lm@720mA 4000K 140mm

Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 to liniowy moduł LED o długości 140 mm i temperaturze barwowej 4000 K, przeznaczony do budowy opraw oświetleniowych do zastosowań wewnętrznych. Przy nominalnym prądzie 267 mA moduł osiąga typowy strumień świetlny 550 lm oraz skuteczność świetlną 187 lm/W. Szerokość 20 mm i format zgodny ze standardem Zhaga ułatwiają integrację modułu w konstrukcji oprawy.

Najważniejsze korzyści

• 550 lm przy nominalnym prądzie 267 mA i temperaturze Tc = 45°C.
• Skuteczność świetlna 187 lm/W w nominalnym punkcie pracy.
• Temperatura barwowa 4000 K i CRI 80 – parametry odpowiednie do standardowych systemów oświetlenia liniowego we wnętrzach.
• Spójność barwy 3 SDCM wspiera zachowanie powtarzalnych parametrów światła pomiędzy modułami.
• Możliwość pracy z prądem do 720 mA pozwala zwiększyć strumień świetlny przy odpowiednio zaprojektowanych warunkach termicznych.
• Trwałość M70F50 powyżej 72 000 godzin zgodnie z dokumentacją producenta.
• Kompaktowy format 140 × 20 mm umożliwia wykorzystanie modułu w liniowych konstrukcjach oświetleniowych.

Konstrukcja i możliwość rozbudowy systemu

Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 należy do modułowej rodziny Fortimo LED Strip przeznaczonej do projektowania liniowych opraw LED. Pojedynczy moduł ma typowe wymiary 140 × 20 × 4,3 mm. Wersja FC jest wyposażona w złącza umieszczone od frontu płytki.

W odróżnieniu od wariantu 0.25ft dostarczanego jako set dwóch krótszych odcinków, wersja 0.5ft stanowi pojedynczy moduł o długości 140 mm. Może być stosowana samodzielnie lub jako element większego układu liniowego.

Rodzina Philips Fortimo LED Strip obejmuje moduły o różnych długościach, m.in. 0.25ft, 0.5ft, 1ft, 2ft i 4ft. Pozwala to zestawiać odcinki o różnych wymiarach i dopasowywać długość układu świetlnego do konstrukcji konkretnej oprawy. Wersja 0.5ft może pełnić funkcję podstawowego odcinka 140 mm lub uzupełnienia dłuższych modułów w rozbudowanym systemie liniowym.

Parametry techniczne

• Wersja: MF 840 FC HV6
• Długość modułu [mm]: 140
• Wymiary typ. [mm]: 140 × 20 × 4,3
• Temperatura barwowa [K]: 4000
• Strumień świetlny typ. [lm]: 550
• Skuteczność świetlna typ. [lm/W]: 187
• Współczynnik oddawania barw CRI: 80
• Spójność barwy: 3 SDCM
• Prąd nominalny [mA]: 267
• Prąd maksymalny [mA]: 720
• Napięcie przewodzenia typ. [V]: 11,0
• Pobór mocy typ. [W]: 2,9
• Maksymalna temperatura Tc [°C]: 85
• Trwałość M70F50 [h]: >72 000

Praca przy 267 mA i 720 mA

Nominalny prąd pracy modułu wynosi 267 mA. Przy Tc = 45°C Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 osiąga wtedy typowy strumień świetlny 550 lm oraz skuteczność świetlną 187 lm/W.

Moduł może również pracować z prądem do 720 mA, który producent określa jako wartość maksymalną. Przy 720 mA i Tc = 45°C strumień świetlny wynosi około 1371 lm, a skuteczność świetlna około 162 lm/W. Zwiększenie prądu pozwala uzyskać większy strumień świetlny, ale jednocześnie zwiększa wymagania dotyczące odprowadzania ciepła.

Zastosowanie i odprowadzanie ciepła

Moduł Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 jest przeznaczony do integracji z liniowymi oprawami LED stosowanymi we wnętrzach. Długość 140 mm, szerokość 20 mm oraz możliwość regulacji punktu pracy pozwalają wykorzystać go zarówno jako samodzielny odcinek świetlny, jak i element większego systemu zbudowanego z modułów Fortimo LED Strip.

Podczas montażu należy zapewnić skuteczne odprowadzanie ciepła z modułu, szczególnie przy pracy z prądem wyższym od nominalnego. W praktyce moduł warto instalować na podłożu dobrze przewodzącym ciepło, np. odpowiednio dobranym profilu LED. Odpowiednie warunki termiczne pomagają utrzymać temperaturę Tc w dopuszczalnym zakresie i są istotne dla prawidłowej pracy modułu.

Wersja 0.5ft może być łączona w projekcie z krótszymi i dłuższymi modułami tej samej rodziny, co ułatwia dopasowanie długości linii świetlnej do wymiarów oprawy. Jest to szczególnie praktyczne przy projektowaniu systemów, w których potrzebna jest możliwość budowania układu z odcinków o różnych długościach.

Philips Fortimo LED Strip 0.5ft MF 840 FC HV6 to moduł 4000 K o długości 140 mm, oferujący 550 lm przy nominalnym prądzie 267 mA oraz możliwość zwiększenia strumienia do około 1371 lm przy 720 mA. Pozwala to dopasować wydajność świetlną do wymagań projektowanej oprawy, przy zachowaniu odpowiednich warunków termicznych.
