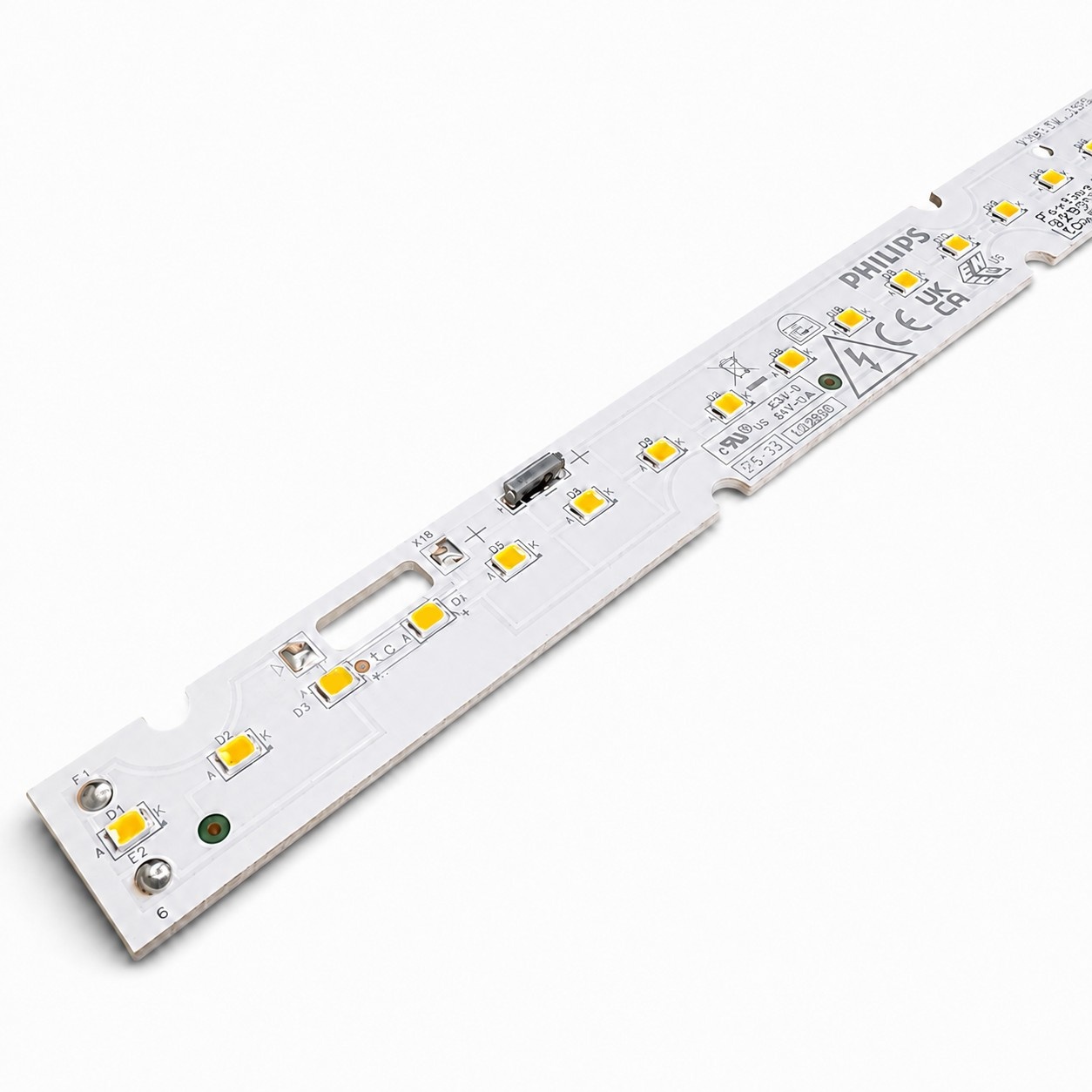

Moduł Philips Fortimo LED Strip 2ft MF 840 FC HV6 5483lm@720mA 4000K 559mm

Philips Fortimo LED Strip 2ft MF 840 FC HV6 to liniowy moduł LED o długości około 559 mm i temperaturze barwowej 4000 K, przeznaczony do budowy opraw oświetleniowych do zastosowań wewnętrznych. Przy nominalnym prądzie 267 mA moduł osiąga typowy strumień świetlny 2200 lm oraz skuteczność świetlną 186 lm/W. Szerokość 20 mm i format zgodny ze standardem Zhaga ułatwiają integrację modułu w konstrukcji opraw liniowych.

Najważniejsze korzyści

• 2200 lm przy nominalnym prądzie 267 mA i temperaturze Tc = 45°C.
• Skuteczność świetlna 186 lm/W w nominalnym punkcie pracy.
• Temperatura barwowa 4000 K i CRI 80 – parametry odpowiednie do liniowego oświetlenia wnętrz.
• Spójność barwy 3 SDCM wspiera zachowanie powtarzalnych parametrów światła pomiędzy modułami.
• Możliwość pracy z prądem do 720 mA pozwala zwiększyć strumień świetlny przy odpowiednio zaprojektowanym chłodzeniu.
• Trwałość M70F50 powyżej 72 000 godzin zgodnie z dokumentacją producenta.
• Szerokość 20 mm pozwala wykorzystać moduł w wąskich konstrukcjach opraw liniowych.

Konstrukcja i możliwość rozbudowy systemu

Philips Fortimo LED Strip 2ft MF 840 FC HV6 należy do modułowej rodziny Fortimo LED Strip przeznaczonej do projektowania liniowych opraw LED. Moduł ma typowe wymiary 559,2 × 20 × 4,3 mm. Wersja FC wykorzystuje złącza umieszczone od frontu płytki.

Wersja 2ft stanowi pojedynczy moduł o długości około 559 mm. Może być stosowana jako dłuższy odcinek świetlny w oprawie lub jako część rozbudowanego układu złożonego z kilku modułów Fortimo LED Strip.

Rodzina Philips Fortimo LED Strip obejmuje moduły o różnych długościach, m.in. 0.25ft, 0.5ft, 1ft, 2ft i 4ft. Pozwala to zestawiać odcinki o różnych wymiarach i lepiej dopasować długość układu świetlnego do konstrukcji konkretnej oprawy. Moduł 2ft sprawdza się jako dłuższy element bazowy, natomiast krótsze warianty mogą służyć do uzupełnienia pozostałej części linii.

Parametry techniczne

• Wersja: MF 840 FC HV6
• Długość modułu typ. [mm]: 559,2
• Wymiary typ. [mm]: 559,2 × 20 × 4,3
• Temperatura barwowa [K]: 4000
• Strumień świetlny typ. [lm]: 2200
• Skuteczność świetlna typ. [lm/W]: 186
• Współczynnik oddawania barw CRI: 80
• Spójność barwy: 3 SDCM
• Prąd nominalny [mA]: 267
• Prąd maksymalny [mA]: 720
• Napięcie przewodzenia typ. [V]: 44,2
• Pobór mocy typ. [W]: 11,8
• Maksymalna temperatura Tc [°C]: 85
• Trwałość M70F50 [h]: >72 000

Praca przy 267 mA i 720 mA

Nominalny prąd pracy modułu wynosi 267 mA. Przy Tc = 45°C Philips Fortimo LED Strip 2ft MF 840 FC HV6 osiąga wtedy typowy strumień świetlny 2200 lm oraz skuteczność świetlną 186 lm/W.

Moduł może również pracować z prądem do 720 mA, który producent określa jako wartość maksymalną. Przy 720 mA i Tc = 45°C strumień świetlny wynosi około 5483 lm, a skuteczność świetlna około 161 lm/W. Zwiększenie prądu umożliwia uzyskanie znacznie większego strumienia świetlnego, ale jednocześnie zwiększa wymagania dotyczące odprowadzania ciepła.

Zastosowanie i odprowadzanie ciepła

Moduł Philips Fortimo LED Strip 2ft MF 840 FC HV6 jest przeznaczony do integracji z liniowymi oprawami LED stosowanymi we wnętrzach. Długość około 559 mm oraz szerokość 20 mm pozwalają wykorzystać go jako główny element dłuższych opraw liniowych i systemów, w których wymagany jest ciągły układ źródeł światła.

Podczas montażu należy zapewnić skuteczne odprowadzanie ciepła z modułu, szczególnie przy pracy z prądem wyższym od nominalnego. W praktyce moduł warto instalować na podłożu dobrze przewodzącym ciepło, np. odpowiednio dobranym profilu LED. Prawidłowe warunki termiczne pomagają utrzymać temperaturę Tc w dopuszczalnym zakresie i są istotne dla prawidłowej oraz trwałej pracy modułu.

Wersja 2ft może być zestawiana w projekcie z modułami 0.25ft, 0.5ft, 1ft i 4ft z tej samej rodziny. Pozwala to budować liniowe układy świetlne o długości dopasowanej do konkretnej oprawy oraz ograniczyć liczbę modułów w konstrukcjach wymagających dłuższych odcinków.

Philips Fortimo LED Strip 2ft MF 840 FC HV6 oferuje 2200 lm przy nominalnym prądzie 267 mA oraz około 5483 lm przy maksymalnym prądzie 720 mA. Dzięki temu punkt pracy można dopasować do wymaganej wydajności świetlnej, przy zachowaniu właściwych warunków zasilania i odprowadzania ciepła.

Do zasilania modułu warto dobrać stałoprądowy zasilacz Philips Xitanium o zakresie napięcia i prądu odpowiednim dla projektowanego układu. Przy doborze należy uwzględnić liczbę modułów, sposób ich połączenia, wymagany prąd pracy oraz całkowite napięcie i moc instalacji.
