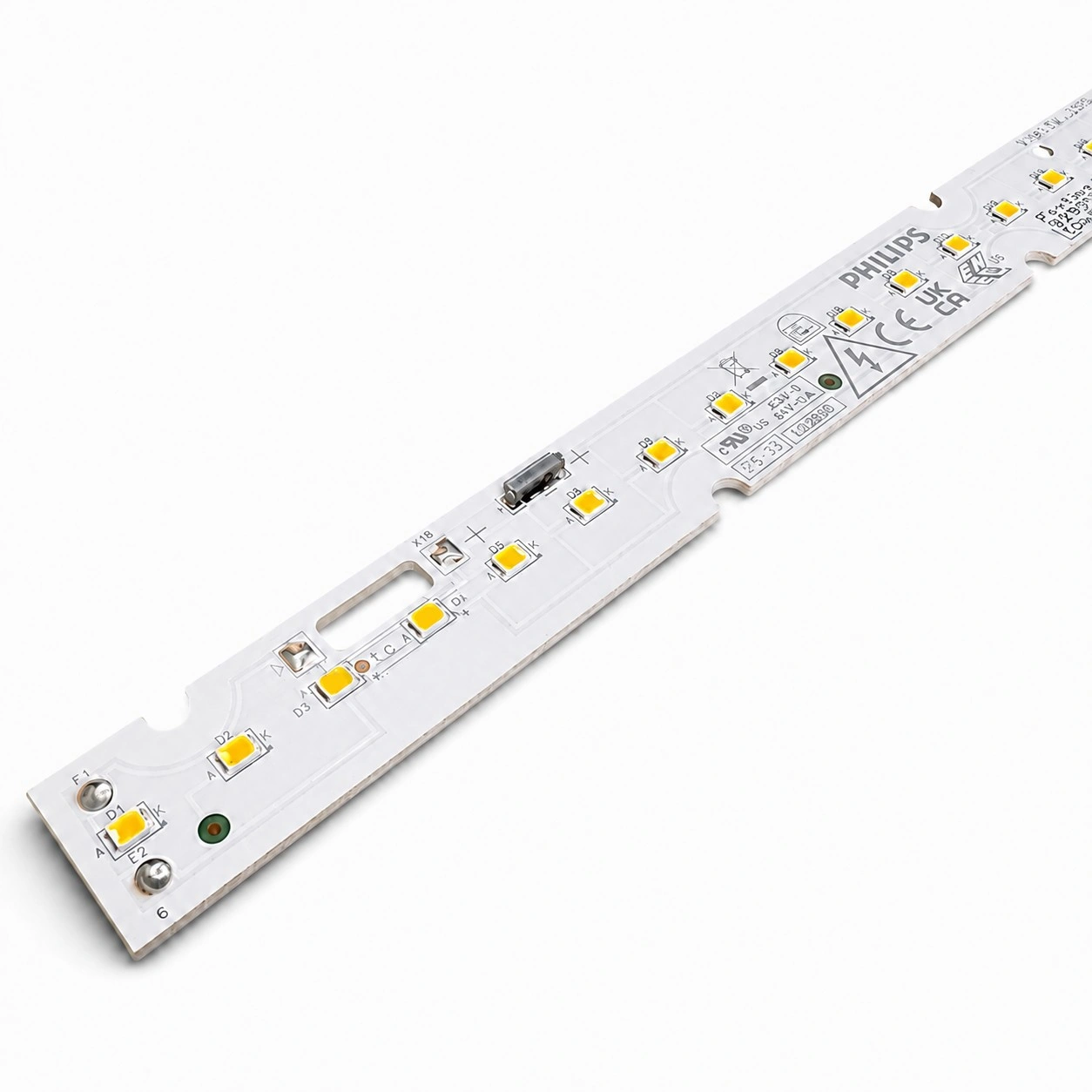

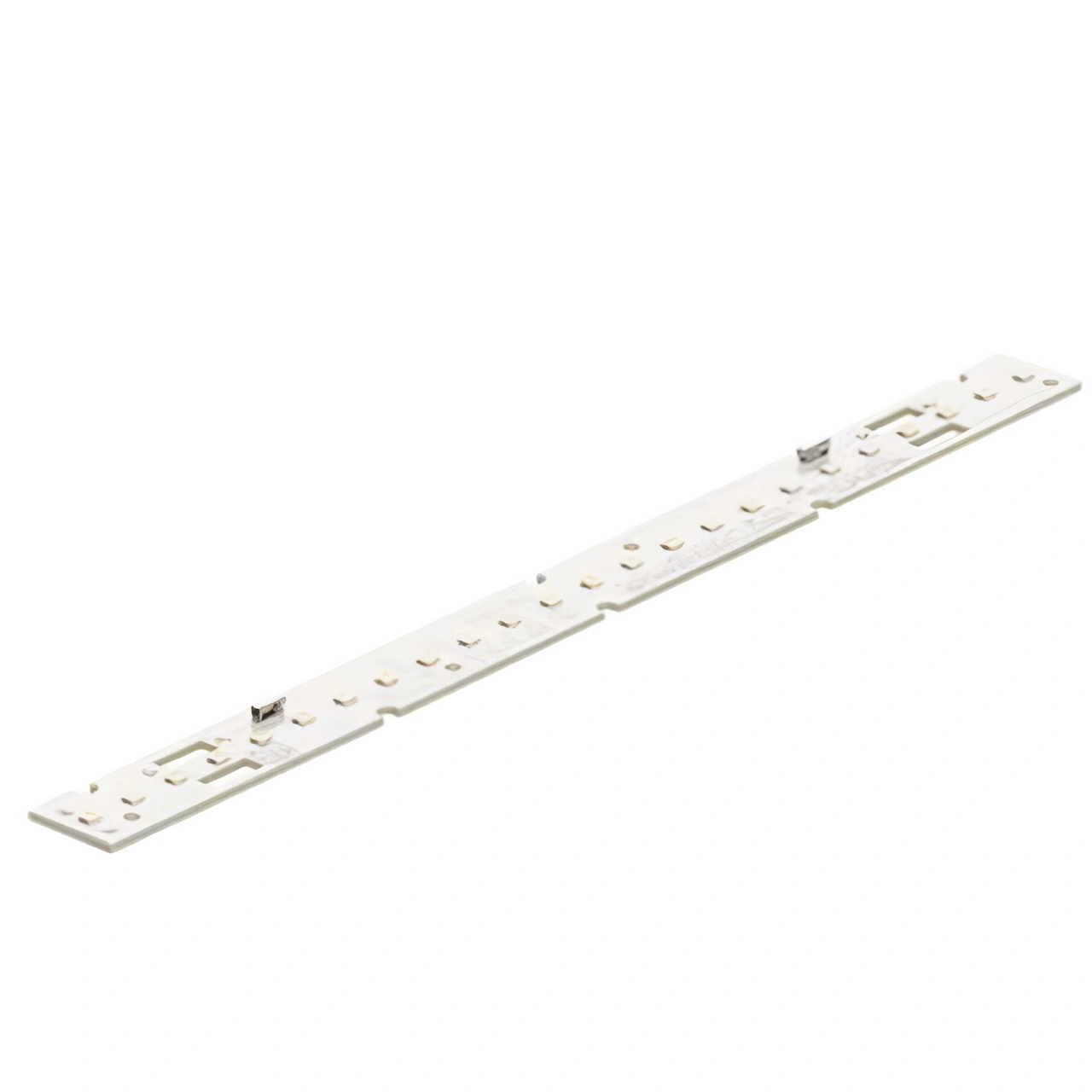

Moduł Philips Fortimo LED Strip 1ft MF 840 FC HV6 2742lm@720mA 4000K 279mm

Philips Fortimo LED Strip 1ft MF 840 FC HV6 to liniowy moduł LED o długości około 279 mm i temperaturze barwowej 4000 K, przeznaczony do budowy opraw oświetleniowych do zastosowań wewnętrznych. Przy nominalnym prądzie 267 mA moduł osiąga typowy strumień świetlny 1100 lm oraz skuteczność świetlną 186 lm/W. Szerokość 20 mm i format zgodny ze standardem Zhaga ułatwiają integrację modułu w konstrukcji opraw liniowych.

Najważniejsze korzyści

• 1100 lm przy nominalnym prądzie 267 mA i temperaturze Tc = 45°C.
• Skuteczność świetlna 186 lm/W w nominalnym punkcie pracy.
• Temperatura barwowa 4000 K i CRI 80 – parametry odpowiednie do liniowego oświetlenia wnętrz.
• Spójność barwy 3 SDCM wspiera zachowanie powtarzalnych parametrów światła pomiędzy modułami.
• Możliwość pracy z prądem do 720 mA pozwala znacząco zwiększyć strumień świetlny przy zapewnieniu odpowiednich warunków termicznych.
• Trwałość M70F50 powyżej 72 000 godzin zgodnie z dokumentacją producenta.
• Szerokość 20 mm pozwala stosować moduł w wąskich liniowych konstrukcjach oświetleniowych.

Konstrukcja i możliwość rozbudowy systemu

Philips Fortimo LED Strip 1ft MF 840 FC HV6 należy do modułowej rodziny Fortimo LED Strip przeznaczonej do projektowania liniowych opraw LED. Moduł ma typowe wymiary 279,2 × 20 × 4,3 mm. Wersja FC wykorzystuje złącza umieszczone od frontu płytki.

Wersja 1ft stanowi pojedynczy moduł o długości około 279 mm i może być stosowana samodzielnie lub jako element większego systemu oświetlenia liniowego. Rodzina Fortimo LED Strip obejmuje również krótsze i dłuższe warianty, m.in. 0.25ft, 0.5ft, 2ft i 4ft, co pozwala zestawiać odcinki o różnych długościach i dopasowywać układ świetlny do konstrukcji oprawy.

Moduł 1ft dobrze sprawdza się jako podstawowy odcinek w dłuższych liniach świetlnych. Krótsze warianty z tej samej serii mogą być wykorzystywane do uzupełnienia końcowych fragmentów układu, natomiast dłuższe moduły pozwalają ograniczyć liczbę elementów w rozbudowanych oprawach liniowych.

Parametry techniczne

• Wersja: MF 840 FC HV6
• Długość modułu typ. [mm]: 279,2
• Wymiary typ. [mm]: 279,2 × 20 × 4,3
• Temperatura barwowa [K]: 4000
• Strumień świetlny typ. [lm]: 1100
• Skuteczność świetlna typ. [lm/W]: 186
• Współczynnik oddawania barw CRI: 80
• Spójność barwy: 3 SDCM
• Prąd nominalny [mA]: 267
• Prąd maksymalny [mA]: 720
• Napięcie przewodzenia typ. [V]: 22,1
• Pobór mocy typ. [W]: 5,9
• Maksymalna temperatura Tc [°C]: 85
• Trwałość M70F50 [h]: >72 000

Praca przy 267 mA i 720 mA

Nominalny prąd pracy modułu wynosi 267 mA. Przy Tc = 45°C Philips Fortimo LED Strip 1ft MF 840 FC HV6 osiąga wtedy typowy strumień świetlny 1100 lm oraz skuteczność świetlną 186 lm/W.

Moduł może również pracować z prądem do 720 mA, który producent określa jako wartość maksymalną. Przy 720 mA i Tc = 45°C strumień świetlny wynosi około 2742 lm, a skuteczność świetlna około 161 lm/W. Zwiększenie prądu pozwala uzyskać znacznie większy strumień świetlny, ale jednocześnie zwiększa wymagania dotyczące odprowadzania ciepła.

Zastosowanie i odprowadzanie ciepła

Moduł Philips Fortimo LED Strip 1ft MF 840 FC HV6 jest przeznaczony do integracji z liniowymi oprawami LED stosowanymi we wnętrzach. Długość około 279 mm, szerokość 20 mm oraz możliwość doboru punktu pracy pozwalają wykorzystać go jako podstawowy element systemu oświetlenia liniowego lub jako część większej konfiguracji złożonej z modułów Fortimo LED Strip.

Podczas montażu należy zapewnić skuteczne odprowadzanie ciepła z modułu, szczególnie przy pracy z prądem wyższym od nominalnego. W praktyce moduł warto instalować na podłożu dobrze przewodzącym ciepło, np. odpowiednio dobranym profilu LED. Prawidłowe warunki termiczne pomagają utrzymać temperaturę Tc w dopuszczalnym zakresie i są istotne dla prawidłowej oraz trwałej pracy modułu.

Wersja 1ft może być łączona w projekcie z modułami 0.25ft, 0.5ft, 2ft i 4ft z tej samej rodziny. Takie podejście ułatwia projektowanie ciągłych linii świetlnych o długości dopasowanej do konkretnej oprawy i pozwala ograniczyć liczbę elementów tam, gdzie można zastosować dłuższe moduły.

Philips Fortimo LED Strip 1ft MF 840 FC HV6 to moduł 4000 K o długości około 279 mm, oferujący 1100 lm przy nominalnym prądzie 267 mA oraz około 2742 lm przy 720 mA. Szeroki zakres możliwego punktu pracy pozwala dostosować wydajność świetlną do wymagań projektowanej oprawy, pod warunkiem zapewnienia odpowiedniego zasilania i odprowadzania ciepła.

Do zasilania modułu warto zastosować stałoprądowy zasilacz Philips Xitanium, dobrany odpowiednio do wymaganego prądu pracy, napięcia modułu oraz mocy całego układu; dla tej wersji producent przewiduje pracę od punktów niższych do maksymalnie 720 mA.
