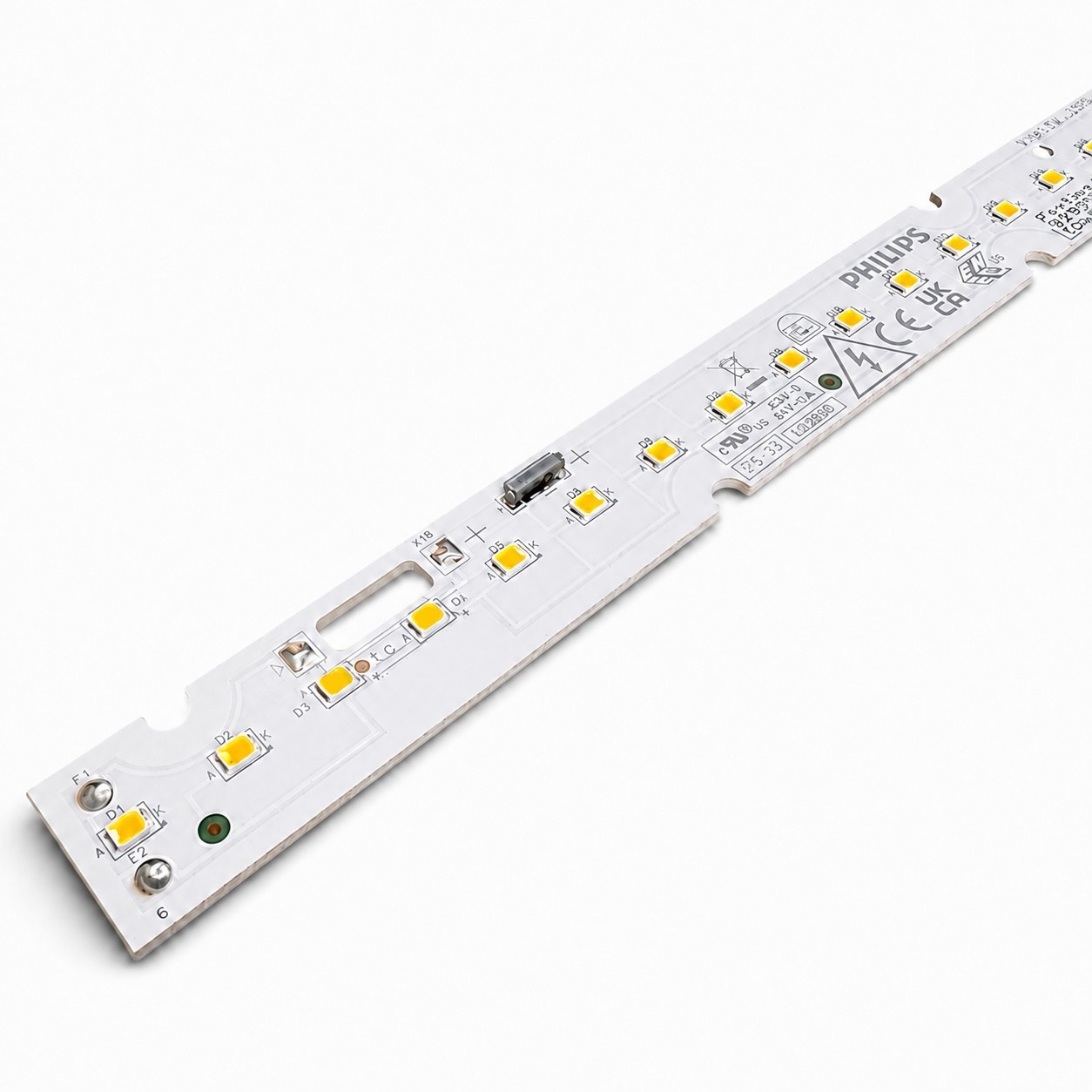

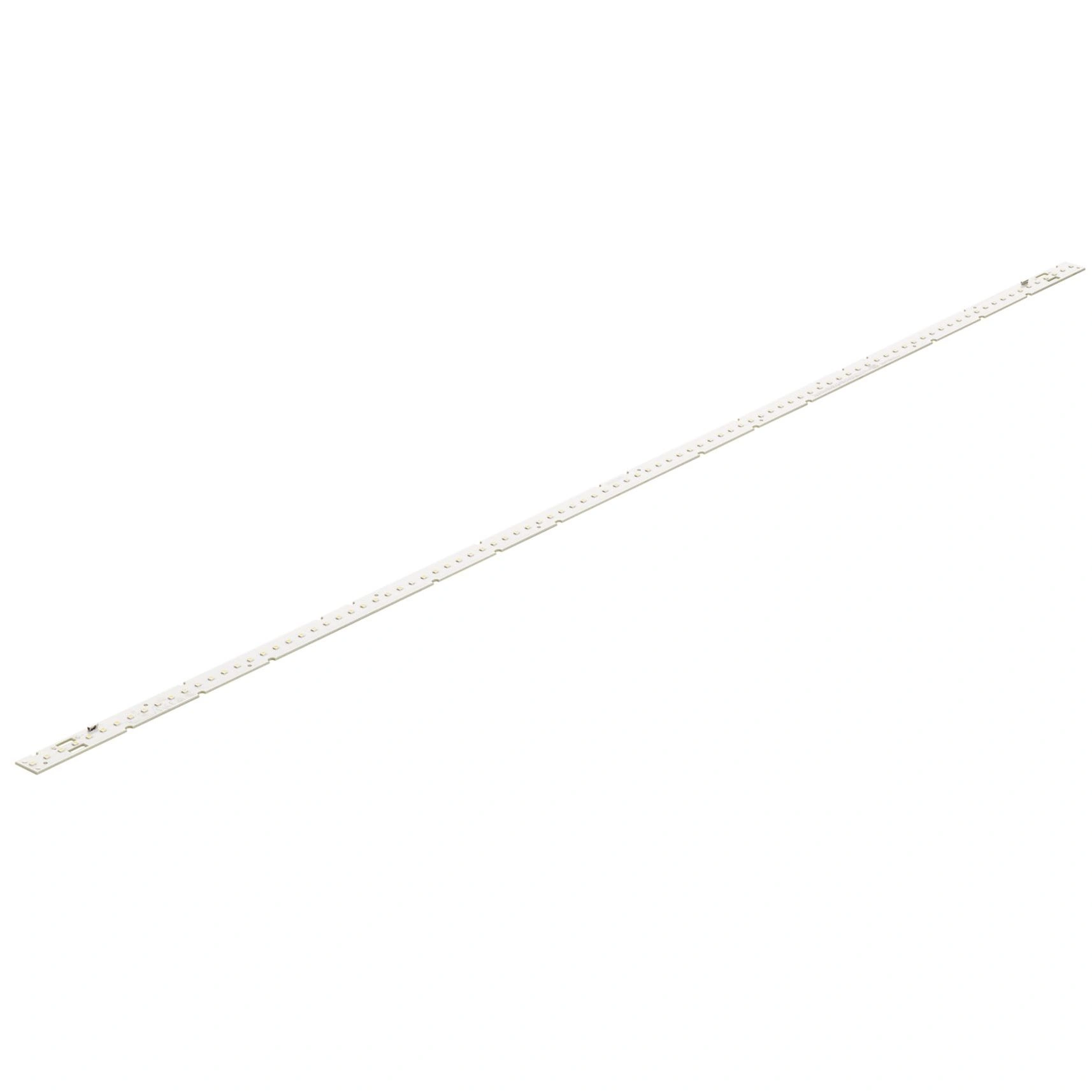

Moduł Philips Fortimo LED Strip 4ft MF 840 FC HV6 10966lmlm@720mA 4000K 1119mm

Philips Fortimo LED Strip 4ft MF 840 FC HV6 to długi liniowy moduł LED o długości około 1119 mm i temperaturze barwowej 4000 K, przeznaczony do budowy opraw oświetleniowych do zastosowań wewnętrznych. Przy nominalnym prądzie 267 mA moduł osiąga typowy strumień świetlny 4400 lm oraz skuteczność świetlną 186 lm/W. Szerokość 20 mm i format zgodny ze standardem Zhaga ułatwiają integrację modułu w konstrukcji długich opraw liniowych.

Najważniejsze korzyści

• 4400 lm przy nominalnym prądzie 267 mA i temperaturze Tc = 45°C.
• Skuteczność świetlna 186 lm/W w nominalnym punkcie pracy.
• Temperatura barwowa 4000 K i CRI 80 – parametry odpowiednie do liniowego oświetlenia wnętrz.
• Spójność barwy 3 SDCM wspiera zachowanie powtarzalnych parametrów światła pomiędzy modułami.
• Możliwość pracy z prądem do 720 mA pozwala znacząco zwiększyć strumień świetlny przy zapewnieniu odpowiednich warunków termicznych.
• Trwałość M70F50 powyżej 72 000 godzin zgodnie z dokumentacją producenta.
• Długość około 1,12 m przy szerokości 20 mm pozwala ograniczyć liczbę modułów w długich oprawach liniowych.

Konstrukcja i możliwość rozbudowy systemu

Philips Fortimo LED Strip 4ft MF 840 FC HV6 należy do modułowej rodziny Fortimo LED Strip przeznaczonej do projektowania liniowych opraw LED. Moduł ma typowe wymiary 1119,2 × 20 × 4,3 mm. Wersja FC wykorzystuje złącza umieszczone od frontu płytki.

Wersja 4ft stanowi pojedynczy, długi moduł o długości około 1,12 m. Taka konstrukcja pozwala budować długie odcinki świetlne przy mniejszej liczbie modułów i połączeń niż w przypadku zastosowania kilku krótszych elementów.

Rodzina Philips Fortimo LED Strip obejmuje moduły o różnych długościach, m.in. 0.25ft, 0.5ft, 1ft, 2ft oraz 4ft. Pozwala to łączyć odcinki o różnych wymiarach i dopasowywać długość układu świetlnego do konstrukcji konkretnej oprawy. Moduł 4ft może pełnić funkcję głównego, długiego odcinka, a krótsze wersje mogą uzupełniać pozostałą długość projektowanej linii.

Parametry techniczne

• Wersja: MF 840 FC HV6
• Długość modułu typ. [mm]: 1119,2
• Wymiary typ. [mm]: 1119,2 × 20 × 4,3
• Temperatura barwowa [K]: 4000
• Strumień świetlny typ. [lm]: 4400
• Skuteczność świetlna typ. [lm/W]: 186
• Współczynnik oddawania barw CRI: 80
• Spójność barwy: 3 SDCM
• Prąd nominalny [mA]: 267
• Prąd maksymalny [mA]: 720
• Napięcie przewodzenia typ. [V]: 88,4
• Pobór mocy typ. [W]: 23,6
• Maksymalna temperatura Tc [°C]: 85
• Trwałość M70F50 [h]: >72 000

Praca przy 267 mA i 720 mA

Nominalny prąd pracy modułu wynosi 267 mA. Przy Tc = 45°C Philips Fortimo LED Strip 4ft MF 840 FC HV6 osiąga wtedy typowy strumień świetlny 4400 lm oraz skuteczność świetlną 186 lm/W.

Moduł może również pracować z prądem do 720 mA, który producent określa jako wartość maksymalną. Przy 720 mA i Tc = 45°C strumień świetlny wynosi około 10 966 lm, a skuteczność świetlna około 161 lm/W. Zwiększenie prądu umożliwia uzyskanie znacznie większego strumienia świetlnego, ale jednocześnie zwiększa wymagania dotyczące odprowadzania ciepła i doboru zasilania.

Zastosowanie i odprowadzanie ciepła

Moduł Philips Fortimo LED Strip 4ft MF 840 FC HV6 jest przeznaczony do integracji z liniowymi oprawami LED stosowanymi we wnętrzach. Długość około 1119 mm oraz szerokość 20 mm pozwalają wykorzystać go jako główny element długich opraw liniowych, w których korzystne jest zastosowanie jednego długiego modułu zamiast kilku krótszych odcinków.

Podczas montażu należy zapewnić skuteczne odprowadzanie ciepła z modułu, szczególnie przy pracy z prądem wyższym od nominalnego. W praktyce moduł warto instalować na podłożu dobrze przewodzącym ciepło, np. odpowiednio dobranym profilu LED. Prawidłowe warunki termiczne pomagają utrzymać temperaturę Tc w dopuszczalnym zakresie i są istotne dla prawidłowej oraz trwałej pracy modułu.

Wersja 4ft może być zestawiana w projekcie z modułami 0.25ft, 0.5ft, 1ft i 2ft z tej samej rodziny. Ułatwia to tworzenie liniowych układów świetlnych o długości dopasowanej do konkretnej konstrukcji i pozwala wykorzystać krótsze moduły do uzupełnienia końcowych fragmentów oprawy.

Philips Fortimo LED Strip 4ft MF 840 FC HV6 oferuje 4400 lm przy nominalnym prądzie 267 mA oraz około 10 966 lm przy maksymalnym prądzie 720 mA. Długi format około 1,12 m pozwala ograniczyć liczbę elementów w oprawie, a możliwość doboru punktu pracy umożliwia dostosowanie wydajności świetlnej do założeń projektowych.

Do zasilania modułu warto dobrać stałoprądowy zasilacz Philips Xitanium o odpowiednim zakresie napięcia wyjściowego, prądzie i mocy. Przy doborze należy uwzględnić wymagany punkt pracy modułu, liczbę modułów w układzie oraz całkowite napięcie i moc instalacji.
