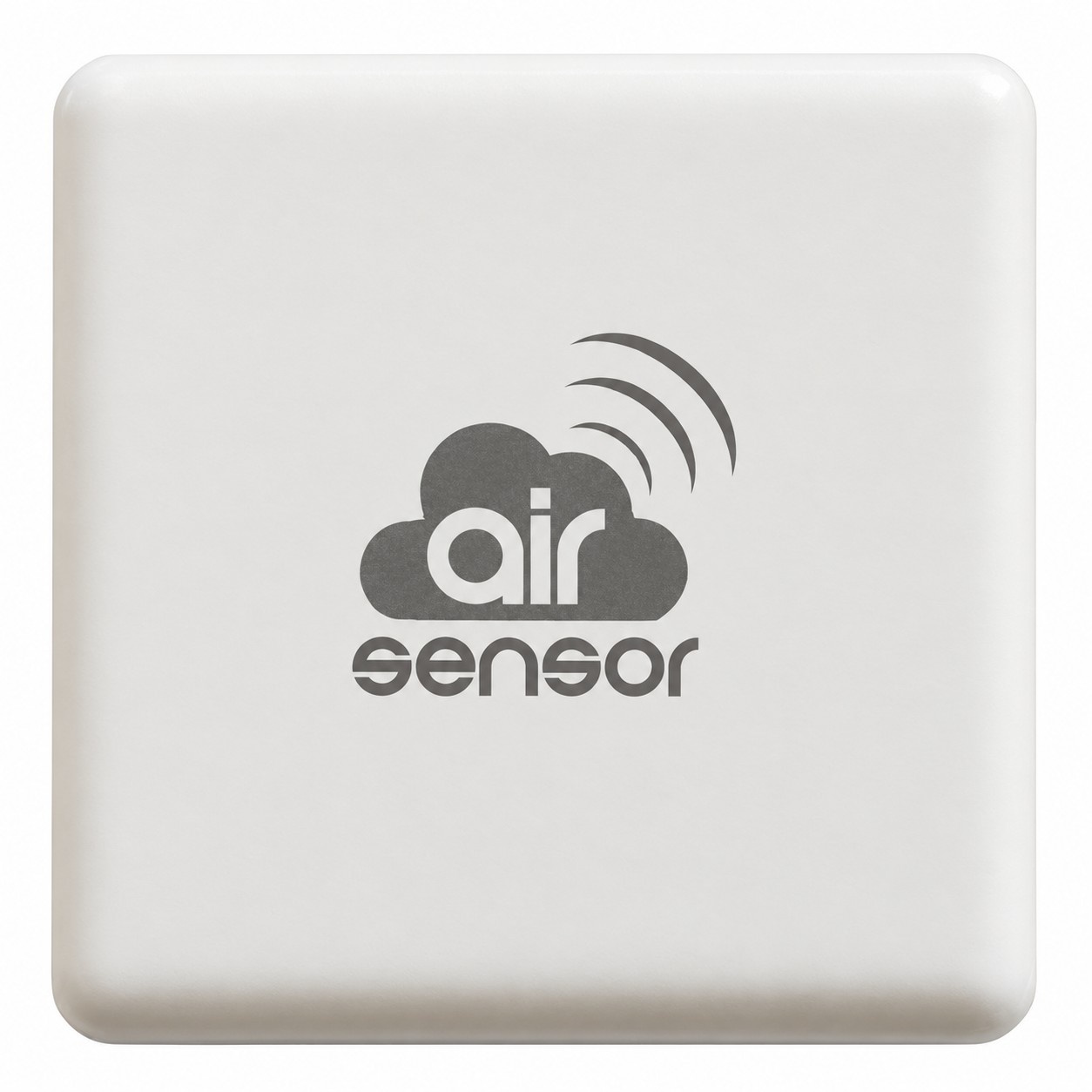

Czujnik jakości powietrza airSensor WiFi PM2.5 PM10 BleBox

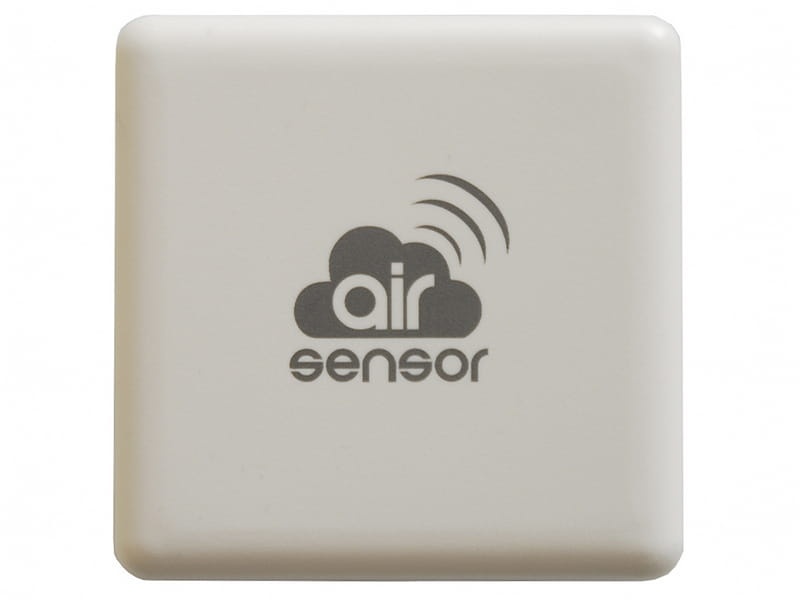

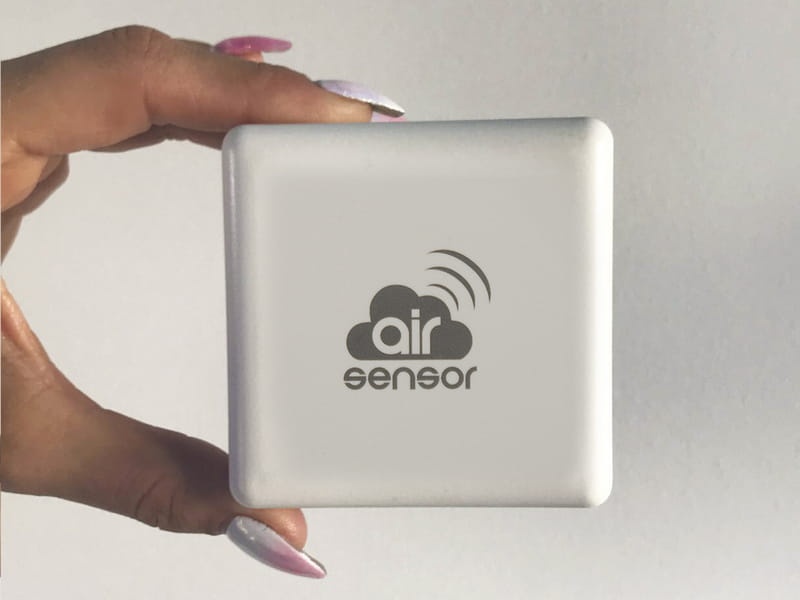

airSensor BleBox to czujnik jakości powietrza WiFi przeznaczony do pomiaru stężenia pyłów zawieszonych PM1, PM2.5 i PM10. Urządzenie wykorzystuje laserowy sensor PMS5003, a wynik pomiaru można sprawdzić w aplikacji wBox. Aktualny poziom jakości powietrza jest dodatkowo sygnalizowany kolorowymi diodami LED wbudowanymi w urządzenie.

airSensor może pracować wewnątrz lub na zewnątrz budynku, przy czym w przypadku montażu zewnętrznego wymaga miejsca osłoniętego przed bezpośrednim działaniem deszczu. Po połączeniu z siecią WiFi może udostępniać odczyty zdalnie, wysyłać powiadomienia oraz wyzwalać akcje w innych kompatybilnych urządzeniach BleBox.

Najważniejsze możliwości airSensor

• Pomiar PM1, PM2.5 i PM10: urządzenie mierzy stężenie pyłów zawieszonych i prezentuje wyniki w aplikacji wBox.
• Laserowy sensor PMS5003: układ pomiarowy zastosowany w airSensor zgodnie ze specyfikacją producenta.
• Kolorowa sygnalizacja LED: stan jakości powietrza można ocenić bez uruchamiania aplikacji.
• WiFi 2,4 GHz: technologia μWiFi umożliwia komunikację przez sieć bezprzewodową.
• Zdalny podgląd: po włączeniu zdalnego dostępu dane urządzenia mogą być dostępne w aplikacji wBox również spoza lokalnej sieci WiFi.
• Powiadomienia: możliwość skonfigurowania komunikatów wyzwalanych przez określone poziomy jakości powietrza.
• Akcje: airSensor może wysyłać polecenia do kompatybilnych urządzeń BleBox poprzez sieć WiFi i API.
• Dwa sposoby zasilania: 5 V przez micro USB albo 12–24 V AC/DC przez listwę rozłączalną.
• Pomiar wewnątrz i na zewnątrz: miejsce pracy sensora wybierane jest w ustawieniach urządzenia.

Pomiar pyłów PM1, PM2.5 i PM10

airSensor wykorzystuje laserowy sensor PMS5003. Według specyfikacji urządzenie klasyfikuje cząstki jako PM1 w zakresie 0,3–1,0 µm, PM2.5 w zakresie 1,0–2,5 µm oraz PM10 w zakresie 2,5–10 µm.

Rozdzielczość detekcji wynosi 1 µg/m³, natomiast efektywny zakres detekcji określony przez producenta dla PM2.5 wynosi 0–500 µg/m³. Standardowo urządzenie wykonuje pomiar co 10 minut. Pomiar można również uruchomić na żądanie.

Kolorowy wskaźnik jakości powietrza

Do podstawowej oceny jakości powietrza nie trzeba każdorazowo uruchamiać aplikacji. Wbudowane diody LED zmieniają kolor zależnie od wyniku pomiaru. Jakość powietrza jest określana na podstawie stężenia PM2.5 i PM10, przy czym urządzenie przyjmuje gorszą wartość z tej pary.

• Bardzo dobry: intensywny zielony.
• Dobry: jasnozielony.
• Umiarkowany: jasnożółty.
• Dostateczny: pomarańczowy.
• Zły: jasnoczerwony.
• Bardzo zły: intensywny czerwony.

Sygnalizację LED można wyłączyć w ustawieniach urządzenia.

Podgląd pomiarów w aplikacji wBox

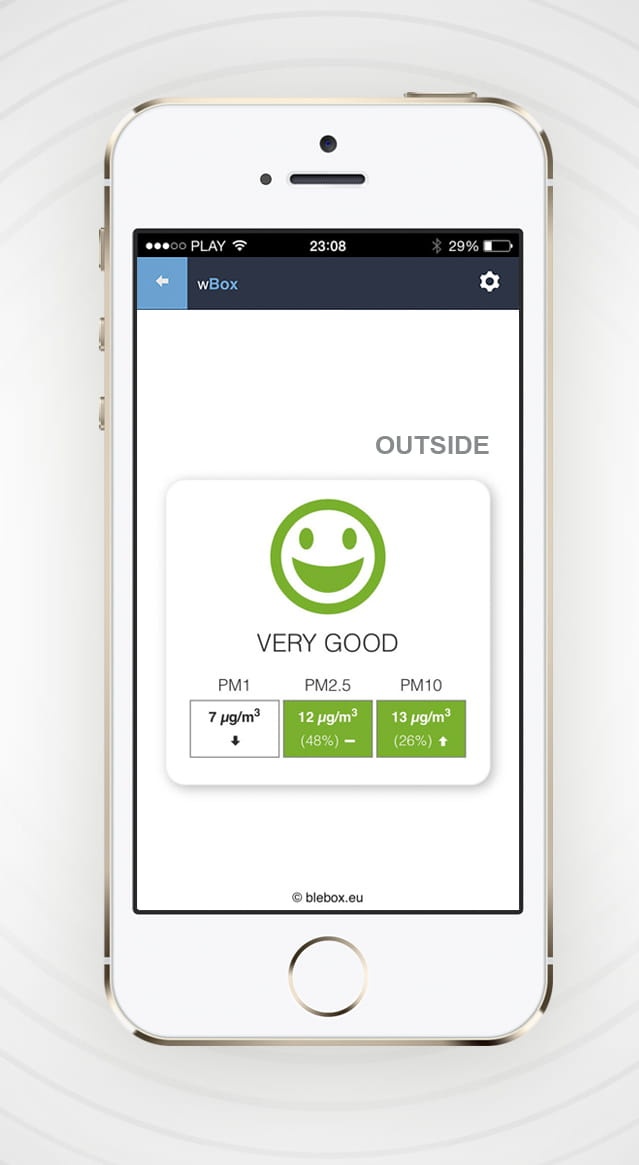

Aplikacja wBox prezentuje numeryczne wartości stężeń pyłów oraz graficzny status jakości powietrza. Dla PM2.5 i PM10 wyświetlana jest również procentowa wartość w odniesieniu do przyjętej w urządzeniu wartości normy oraz trend zmian obliczany względem średniej z ostatniej godziny pomiarów.

Standardowy pomiar wykonywany jest co 10 minut. Można również ręcznie wymusić aktualizację albo uruchomić pomiar ciągły wykonywany co 1 sekundę. Producent zwraca uwagę, że szacowana żywotność układu pomiarowego wynosi około 8000 godzin, dlatego trybu ciągłego nie należy traktować jako domyślnego sposobu pracy urządzenia.

WiFi i zdalny dostęp do airSensor

airSensor wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Urządzenie może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

Po włączeniu zdalnego dostępu można sprawdzać dane airSensor w aplikacji wBox również poza lokalną siecią WiFi. Włączenie tej funkcji oznacza także zgodę na przesyłanie danych pomiarowych wraz z lokalizacją do publicznej mapy zanieczyszczeń BleBox oraz ich archiwizację.

Historia pomiarów

Według instrukcji dane historyczne są dostępne dla czujników zamontowanych na zewnątrz, skonfigurowanych w trybie zdalnego dostępu i z prawidłowo ustawioną lokalizacją. Dane są przechowywane na serwerze BleBox i mogą być prezentowane w formie wykresu oraz na mapie zanieczyszczeń powietrza.

Powiadomienia o jakości powietrza

airSensor umożliwia skonfigurowanie powiadomień systemowych w telefonie z aplikacją wBox. Wyzwalaczem może być między innymi osiągnięcie określonej wartości pyłów lub zmiana poziomu jakości powietrza.

Pozwala to otrzymać informację bez konieczności regularnego sprawdzania bieżących wskazań urządzenia.

Automatyzacja na podstawie jakości powietrza

Pomiar może być również wykorzystany jako wyzwalacz akcji. airSensor umożliwia wysyłanie przez WiFi poleceń do innych kompatybilnych sterowników BleBox.

Akcja może zostać powiązana z konkretną wartością PM1, PM2.5 lub PM10 albo z poziomem jakości powietrza. Instrukcja producenta pokazuje przykłady sterowania urządzeniami shutterBox i wLightBox za pomocą API.

Zasilanie 5 V lub 12–24 V AC/DC

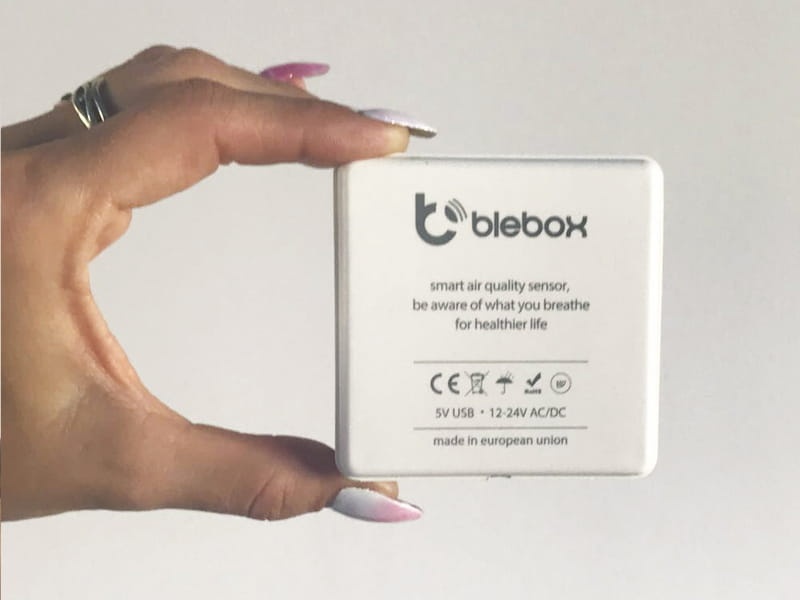

airSensor oferuje dwa sposoby zasilania: 5 V poprzez złącze micro USB albo 12–24 V AC/DC poprzez listwę rozłączalną. W przypadku zasilania przez listwę polaryzacja nie ma znaczenia.

Ważne: producent zabrania jednoczesnego podłączania zasilania do złącza USB i listwy rozłączalnej, ponieważ może to spowodować uszkodzenie urządzenia.

Montaż wewnątrz lub na zewnątrz budynku

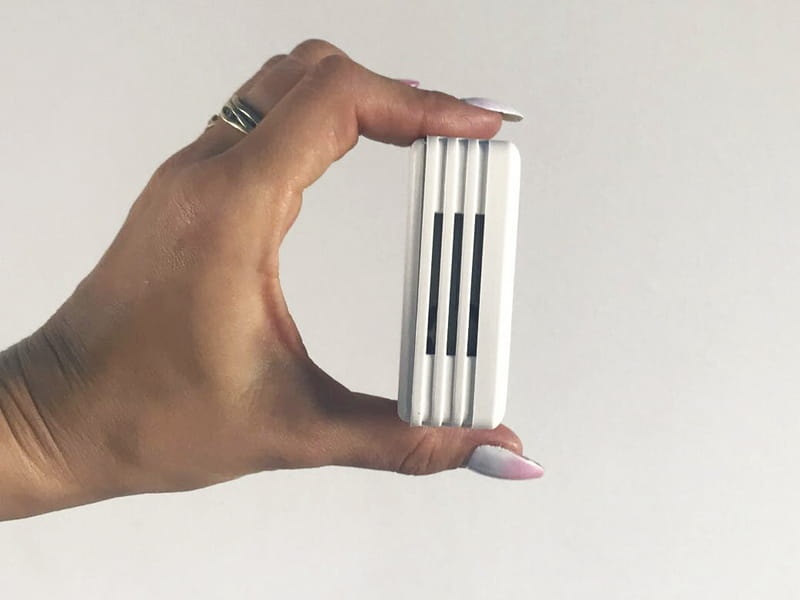

W ustawieniach airSensor można określić, czy urządzenie pracuje wewnątrz, czy na zewnątrz budynku. Przy montażu należy zapewnić dobrą wymianę powietrza wokół sensora.

Stopień ochrony wynosi IP32. Przy zastosowaniu zewnętrznym urządzenie należy zamontować w miejscu osłoniętym przed deszczem i bezpośrednim działaniem niekorzystnych warunków środowiskowych. Producent wskazuje również konieczność ochrony urządzenia przed bezpośrednim nasłonecznieniem.

Parametry techniczne

• Zasilanie: 12–24 V AC/DC przez listwę rozłączalną lub 5 V przez micro USB
• Moc w stanie aktywnym [W]: maks. 2
• Moc w stanie spoczynku [W]: <1
• Rodzaj sensora: laserowy PMS5003
• Mierzone pyły: PM1, PM2.5, PM10
• Rozdzielczość detekcji [µg/m³]: 1
• Efektywny zakres detekcji PM2.5 [µg/m³]: 0–500
• Częstotliwość pomiaru: co 10 minut lub na żądanie
• Łączny czas odpowiedzi impulsowej w stanie aktywnym [s]: 10
• Wskazanie jakości powietrza: odczyt numeryczny i graficzny w aplikacji wBox oraz kolorowe diody LED
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP32

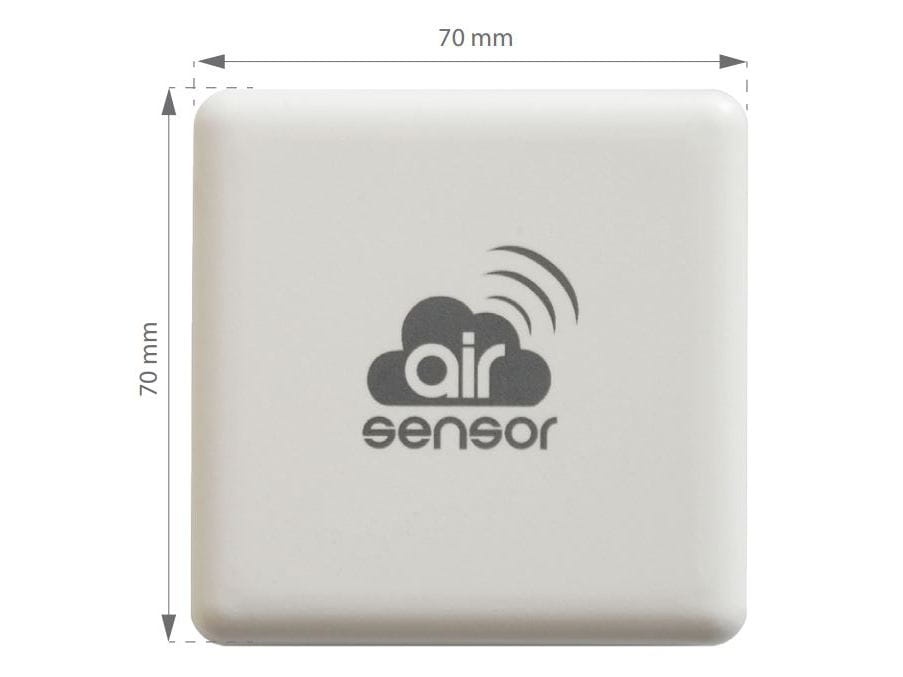

• Wymiary [mm]: 71 × 71 × 27
• Temperatura pracy [°C]: -10 do +50
• Sposób montażu: wkręty, kołki montażowe lub dwustronna taśma montażowa
• API: otwarte

Zastosowanie

airSensor BleBox służy do monitorowania stężenia pyłów PM1, PM2.5 i PM10 oraz prezentowania aktualnej jakości powietrza lokalnie i w aplikacji wBox. Może pracować wewnątrz budynku albo w osłoniętym miejscu na zewnątrz.

Łączność WiFi, powiadomienia i możliwość wyzwalania akcji pozwalają wykorzystać wynik pomiaru nie tylko do obserwacji jakości powietrza, ale również jako element automatyki opartej na kompatybilnych urządzeniach BleBox.
