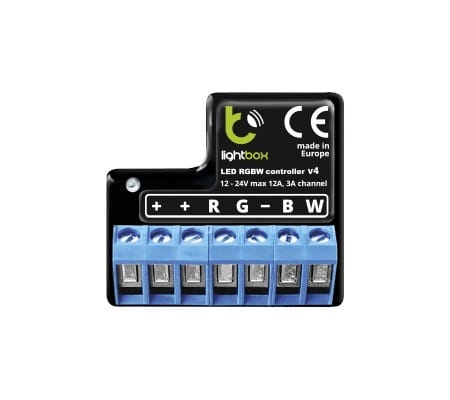

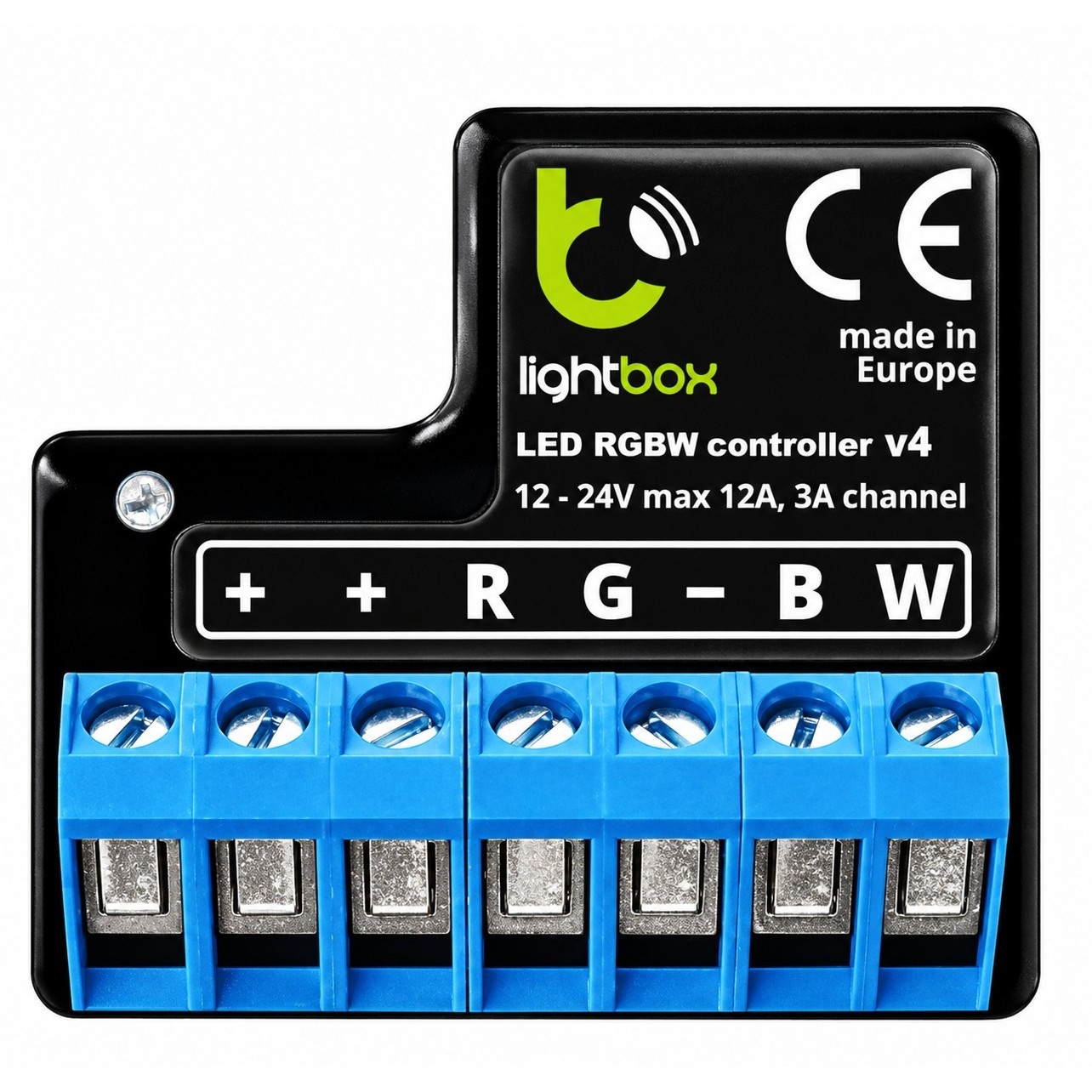

Sterownik LED lightBox v4 Bluetooth RGB RGBW 12–24V

lightBox v4 BleBox to 4-kanałowy sterownik Bluetooth do analogowych taśm LED RGB, RGBW oraz oświetlenia jednokolorowego. Pracuje z instalacjami 12–24 V DC i umożliwia sterowanie kolorem oraz jasnością światła za pomocą aplikacji BleBox. Cztery wyjścia pozwalają również niezależnie regulować jasność czterech kanałów MONO.

Najważniejsze możliwości lightBox v4

• Obsługa RGB i RGBW: sterowanie kolorem, jasnością oraz dodatkowym kanałem białym w taśmach RGBW.
• Tryb 4× MONO: możliwość niezależnej regulacji jasności czterech kanałów jednokolorowych.
• 4 wyjścia: maksymalny prąd wynosi 12 A łącznie, przy ograniczeniu do 3 A na pojedynczy kanał.
• Zasilanie 12–24 V DC: sterownik może pracować w instalacjach LED 12 V i 24 V.
• Sterowanie Bluetooth: komunikacja Bluetooth Low Energy 4.2 bez konieczności podłączania sterownika do sieci WiFi.
• Sterowanie z aplikacji: regulacja koloru i jasności z poziomu telefonu lub tabletu.
• Efekty świetlne: możliwość korzystania z predefiniowanych kolorów i efektów oraz regulacji czasu przejścia barw.
• Kompaktowe wymiary: obudowa ma 40 × 38 × 20 mm.

Jakimi taśmami LED może sterować lightBox v4?

lightBox v4 jest przeznaczony do sterowania analogowymi taśmami LED. W zależności od konfiguracji może współpracować z taśmą RGBW, taśmą RGB, zestawem RGB z dodatkową taśmą białą lub czterema kanałami jednokolorowymi.

Taśmy LED RGB

W konfiguracji RGB trzy kanały sterownika odpowiadają za kolor czerwony, zielony i niebieski. Z poziomu aplikacji można wybierać kolor światła i regulować jego jasność.

Taśmy LED RGBW

W trybie RGBW wykorzystywane są wszystkie cztery kanały sterownika: R, G, B oraz W. Dodatkowy kanał W służy do sterowania światłem białym taśmy RGBW.

4 kanały jednokolorowe MONO

Sterownik może pracować również w trybie 4× MONO. W aplikacji zamiast koła wyboru koloru dostępne są wtedy cztery niezależne suwaki pozwalające regulować jasność poszczególnych kanałów.

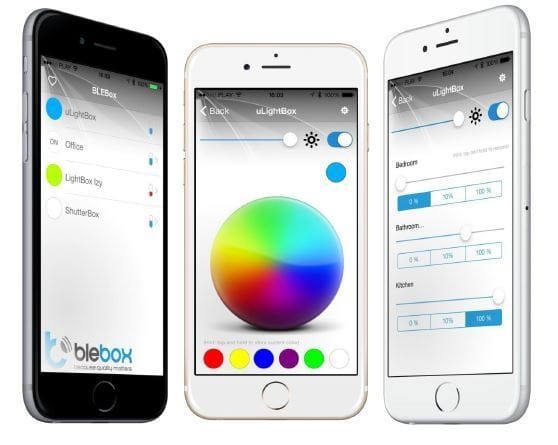

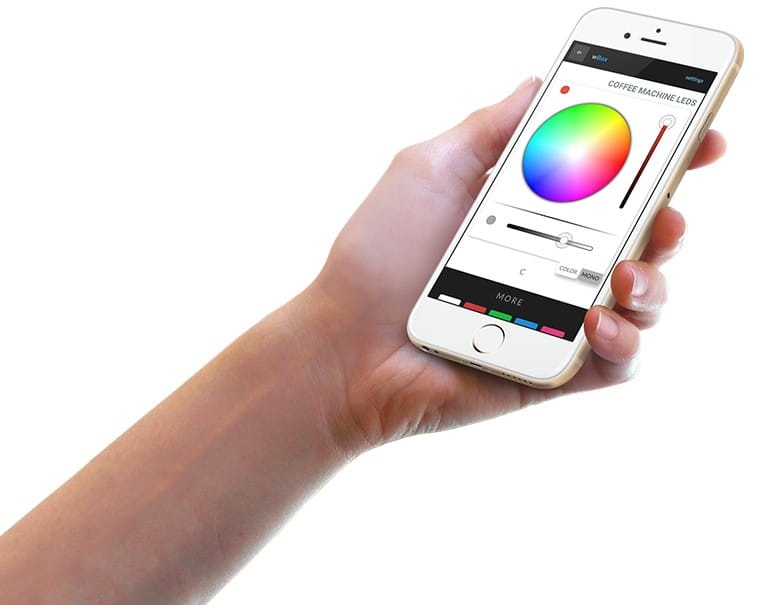

Sterowanie Bluetooth z telefonu

lightBox v4 wykorzystuje komunikację Bluetooth Low Energy 4.2. Po uruchomieniu aplikacji BleBox sterownik jest automatycznie wykrywany, jeżeli Bluetooth w telefonie lub tablecie jest włączony.

W przypadku taśm RGB użytkownik może wybierać kolor i regulować jego jasność. Dla RGBW dostępna jest również regulacja kanału białego, natomiast w konfiguracji 4× MONO można niezależnie ustawiać jasność każdego kanału.

Sterownik umożliwia także korzystanie z predefiniowanych kolorów i efektów świetlnych oraz ustawianie czasu przejścia pomiędzy barwami.

Zasięg Bluetooth

Producent podaje zasięg do 20 m na otwartej przestrzeni. W budynkach może on zostać ograniczony do około 10 m w zależności od konstrukcji, zastosowanych materiałów budowlanych oraz miejsca montażu sterownika.

Ze względu na sposób działania Bluetooth sterownik nie może być w danej chwili jednocześnie obsługiwany z więcej niż jednego telefonu lub tabletu.

Schematy podłączenia lightBox v4

Sposób podłączenia zależy od rodzaju zastosowanej taśmy LED. Napięcie zasilacza musi być zgodne z napięciem podłączonego oświetlenia. Podczas instalacji należy również przestrzegać maksymalnego obciążenia 3 A na pojedynczy kanał.

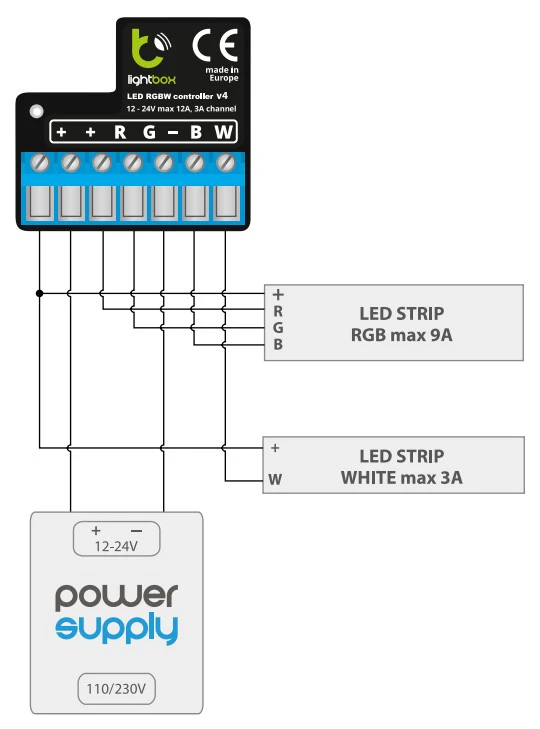

RGB + dodatkowa taśma biała

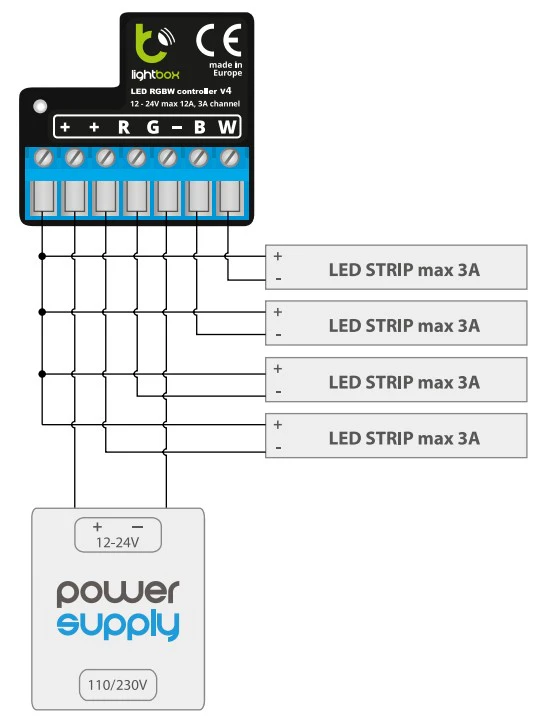

4 niezależne kanały jednokolorowe

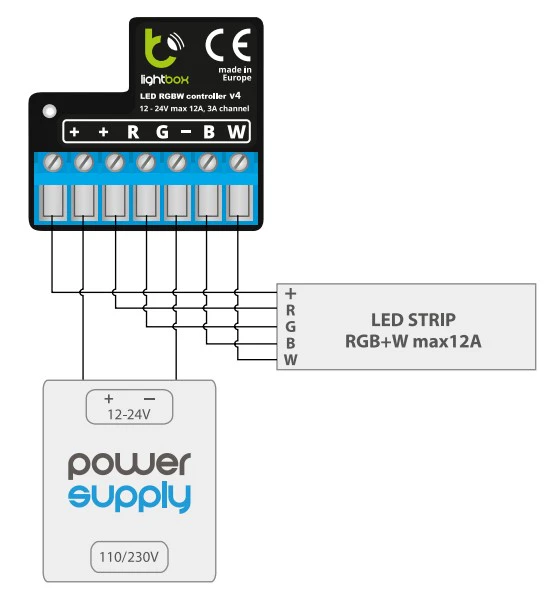

Taśma RGBW

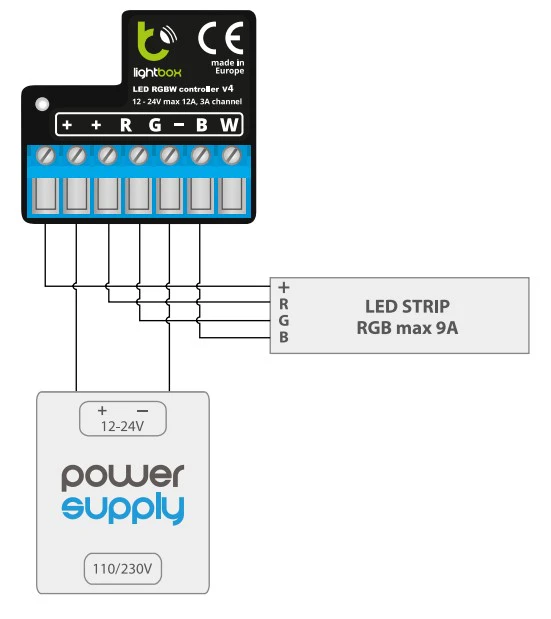

Taśma RGB

Ważne: maksymalny prąd sterownika wynosi 12 A łącznie, przy czym obciążenie pojedynczego kanału nie może przekraczać 3 A.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <1
• Maksymalny prąd całkowity [A]: 12
• Maksymalny prąd na kanał [A]: 3
• Liczba wyjść: 4
• Typ wyjść: open-drain, PWM, sterowanie masą
• Tryby kolorów: RGB / RGBW / 4× MONO
• Technologia komunikacji: Bluetooth Low Energy 4.2
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa
• Zasięg na otwartej przestrzeni [m]: do 20
• Zasięg w budynku [m]: do około 10, zależnie od warunków
• Wymiary [mm]: 40 × 38 × 20
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -20 do +50
• Zabezpieczenia: przed odwróconą polaryzacją, ESD
• Materiał obudowy: kompozycja poliuretanowa bez halogenów
• Sposób montażu: puszka elektryczna, obudowa lampy lub bezpośrednio przy taśmie LED

Zastosowanie

lightBox v4 jest przeznaczony do lokalnego sterowania analogowymi taśmami LED RGB, RGBW oraz jednokolorowymi instalacjami 12–24 V DC. Pozwala regulować kolor i jasność oświetlenia bezpośrednio z telefonu lub tabletu przez Bluetooth.

Kompaktowa obudowa oraz cztery kanały wyjściowe pozwalają zastosować sterownik między innymi w instalacjach oświetlenia meblowego, dekoracyjnego i aranżacyjnego, przy zachowaniu parametrów elektrycznych określonych przez producenta.
