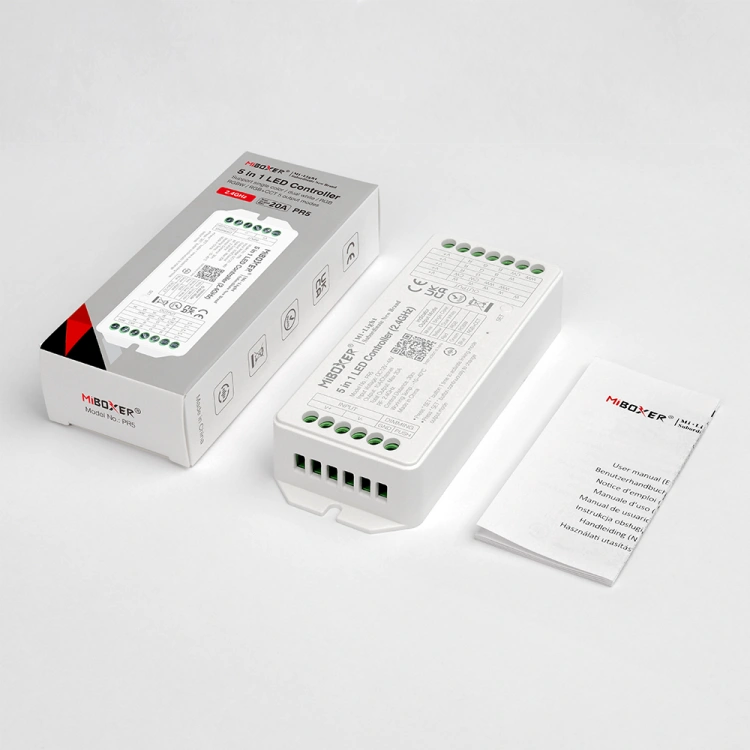

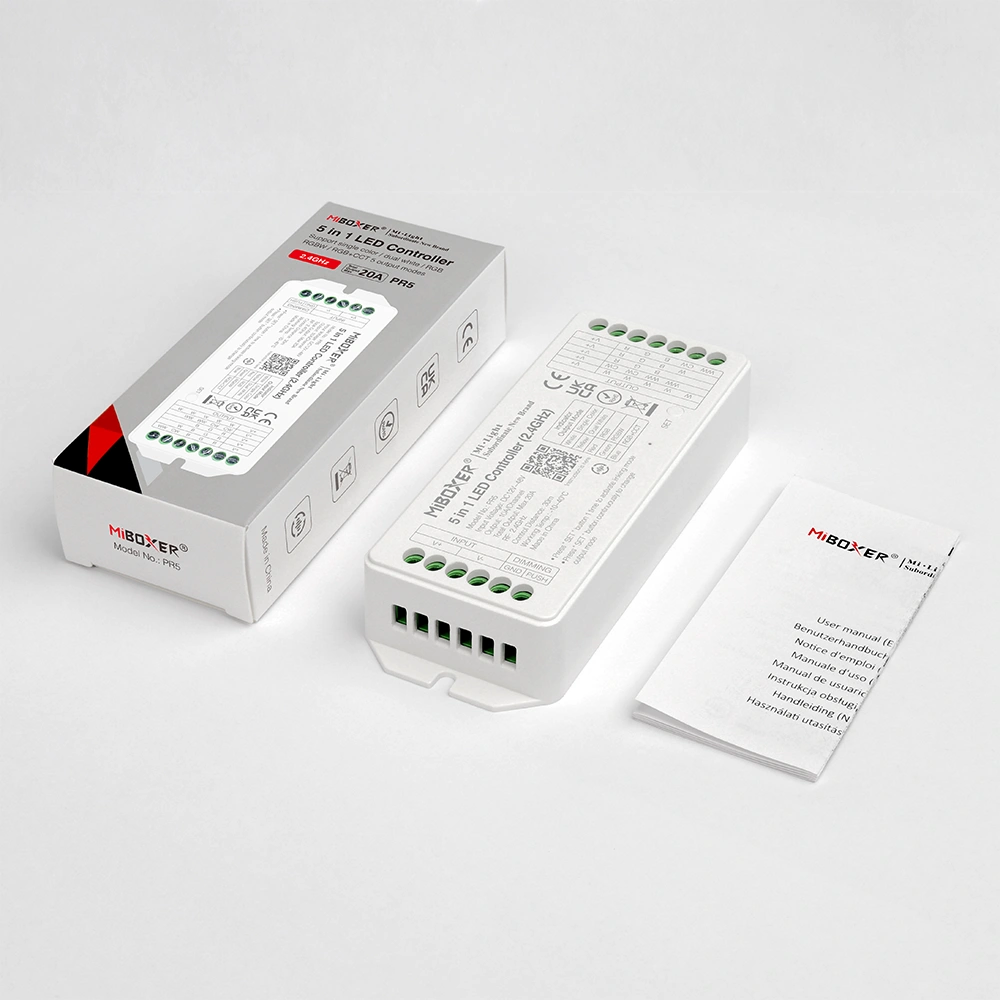

Kontroler LED MiBoxer PR5 5w1 MONO CCT RGB RGBW RGB+CCT 12–48V 20A PUSH

MiBoxer PR5 to kontroler LED 5w1 przeznaczony do sterowania taśmami i innymi kompatybilnymi źródłami LED w trybach MONO, CCT, RGB, RGBW oraz RGB+CCT. Jeden sterownik można dopasować do różnych rodzajów instalacji, wybierając odpowiedni tryb wyjściowy bez konieczności stosowania osobnego kontrolera dla każdego typu taśmy.

PR5 pracuje z napięciem 12–48V DC, zapewnia do 10A na pojedynczy kanał i maksymalnie 20A łącznie. Przy 12V odpowiada to maksymalnej mocy 240W, a przy 48V – 960W.

Kontroler obsługuje bezprzewodowe sterowanie MiBoxer 2.4G RF, wejście PUSH, 4096 poziomów ściemniania od 0,1% do 100%, 18 trybów dynamicznych, retransmisję sygnału oraz synchronizację kilku kompatybilnych kontrolerów.

Najważniejsze korzyści MiBoxer PR5

• 5 trybów pracy – MONO, CCT, RGB, RGBW i RGB+CCT.
• Napięcie 12–48V DC – szeroki zakres napięcia dla instalacji LED stałonapięciowych.
• 10A na kanał – wysoka obciążalność pojedynczego wyjścia.
• Maks. 20A łącznie – limit całkowitego prądu wyjściowego kontrolera.
• 4096 poziomów ściemniania – zakres regulacji jasności od 0,1% do 100%.
• Wejście PUSH – lokalne włączanie, wyłączanie i regulacja jasności przyciskiem chwilowym.
• 18 trybów dynamicznych – efekty dostępne podczas sterowania kompatybilnym pilotem.
• MiBoxer 2.4G RF – sterowanie kompatybilnymi pilotami i panelami.
• Zasięg do 30m – zgodnie z dokumentacją producenta.
• Retransmisja i synchronizacja – możliwość rozbudowy instalacji o kolejne kompatybilne kontrolery.

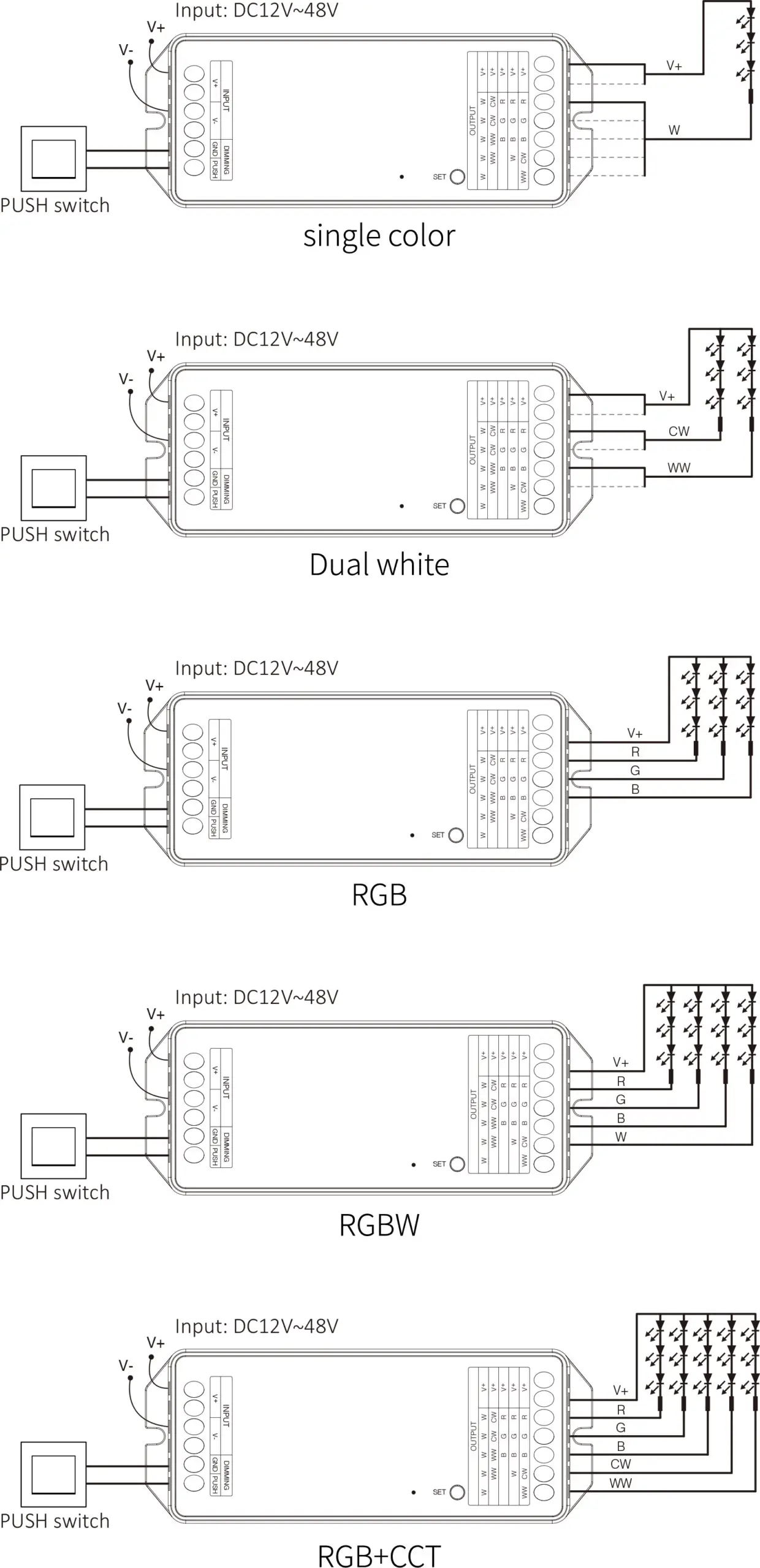

Kontroler 5w1 – MONO, CCT, RGB, RGBW i RGB+CCT

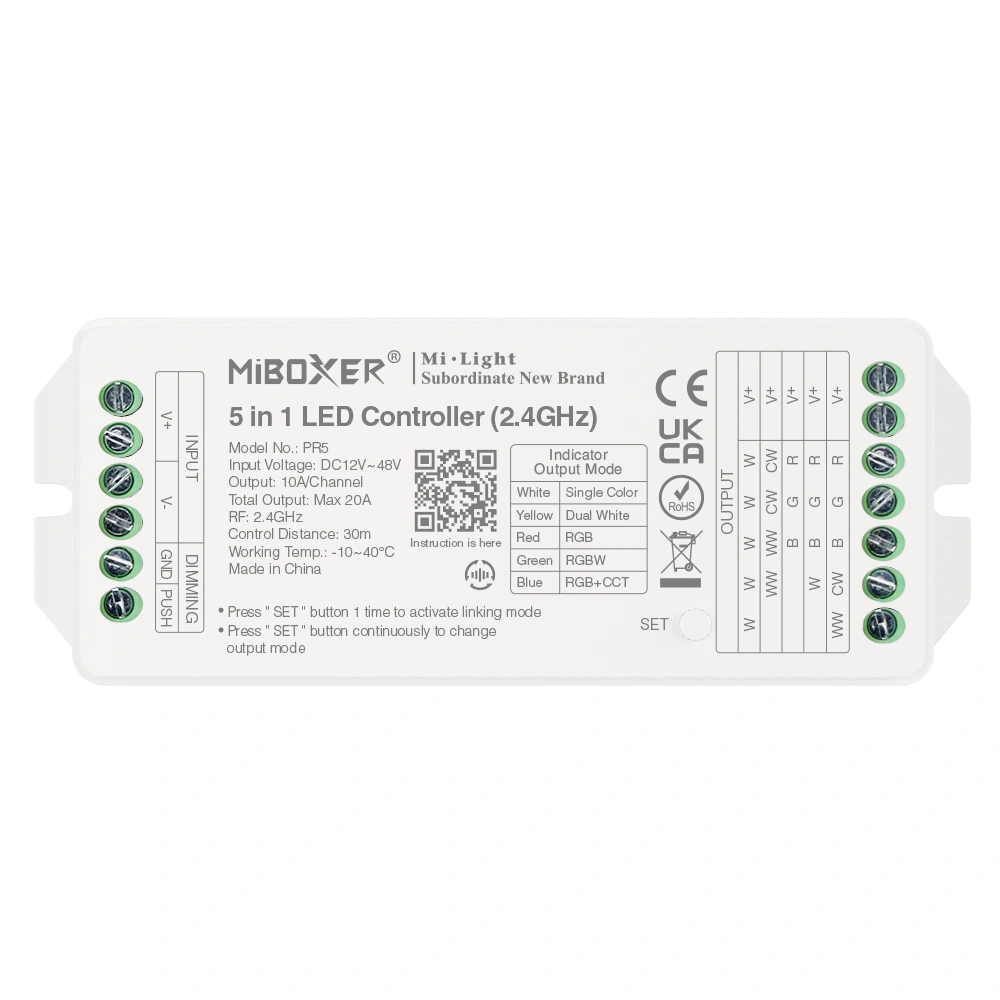

Tryb wyjściowy PR5 ustawia się zgodnie z rodzajem podłączonego źródła światła. Kolor wskaźnika kontrolera informuje o aktualnie wybranym trybie pracy.

• MONO – oświetlenie jednobarwne z regulacją jasności.
• CCT – regulacja jasności oraz temperatury barwowej bieli.
• RGB – sterowanie kolorem, nasyceniem i jasnością.
• RGBW – kolory RGB oraz osobny kanał białego światła.
• RGB+CCT – kolory RGB oraz regulowana temperatura barwowa światła białego.

Dostępne funkcje zależą od wybranego trybu PR5, rodzaju podłączonego oświetlenia oraz zastosowanego pilota lub panelu sterującego.

10A na kanał i maksymalnie 20A łącznie

Każdy kanał wyjściowy kontrolera może zostać obciążony prądem do 10A, ale całkowity prąd wszystkich aktywnych kanałów nie może przekroczyć 20A.

Nie należy sumować pięciu kanałów po 10A i traktować PR5 jako kontrolera 50A. Granicą dla całego urządzenia jest 20A.

Maksymalna moc całkowita wynosi 240W przy 12V oraz 960W przy 48V. Przy doborze zasilacza i obciążenia należy jednocześnie zachować limit 10A dla każdego pojedynczego kanału.

Płynne ściemnianie od 0,1% do 100%

PR5 oferuje 4096 poziomów ściemniania oraz zakres regulacji od 0,1% do 100%. Producent określa krzywą ściemniania jako logarytmiczną.

W instalacjach RGB i RGB+CCT kontroler umożliwia również wybór spośród 16 milionów kolorów oraz regulację nasycenia. W trybach CCT i RGB+CCT dostępna jest regulacja temperatury barwowej w zakresie zapewnianym przez podłączone źródło światła.

Sterowanie przyciskiem PUSH

MiBoxer PR5 posiada wejście PUSH, które pozwala sterować podstawowymi funkcjami oświetlenia również bez pilota.

Krótkie naciśnięcie przycisku PUSH włącza lub wyłącza oświetlenie. Dłuższe przytrzymanie służy do płynnej regulacji jasności. Ponowne dłuższe naciśnięcie zmienia kierunek regulacji pomiędzy rozjaśnianiem i ściemnianiem.

Sterowanie MiBoxer 2.4G RF

PR5 komunikuje się bezprzewodowo z kompatybilnymi urządzeniami sterującymi MiBoxer w systemie 2.4G RF. Deklarowany zasięg pomiędzy pilotem a kontrolerem wynosi do 30m.

Jeden kontroler może zostać sparowany z maksymalnie 12 kompatybilnymi pilotami. Pozwala to sterować tą samą instalacją z kilku niezależnych urządzeń sterujących.

2.4G RF nie oznacza wbudowanego WiFi. PR5 nie łączy się bezpośrednio z domowym routerem.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot ani panel sterujący nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane w aktualnej instrukcji PR5: FUT100, FUT089S, FUT089, FUT089-B, FUT092, FUT092-B, FUT088, FUT096, FUT096-B, B8, B0, B0-B, B4, B4-B, T4, B3, B3-B, T3 oraz S2W+.

Kompatybilne piloty i panele dostępne w sklepie oraz inne kontrolery przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać elementy systemu bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia MONO, CCT, RGB, RGBW, RGB+CCT lub częstotliwości 2.4GHz. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji.

Retransmisja sygnału i synchronizacja

PR5 obsługuje automatyczne przekazywanie odebranego sygnału RF do kolejnego kompatybilnego kontrolera znajdującego się w zasięgu. Ułatwia to rozbudowę instalacji na większym obszarze.

Kontrolery sparowane z tym samym pilotem mogą także synchronizować pracę tego samego trybu dynamicznego, jeśli znajdują się w wymaganym zasięgu komunikacji.

18 trybów dynamicznych

MiBoxer PR5 posiada 18 wbudowanych trybów dynamicznych obejmujących efekty płynnej i skokowej zmiany światła. Funkcje dynamiczne są obsługiwane za pomocą kompatybilnego pilota 2.4G RF.

Parametry wybranego efektu, takie jak jasność, nasycenie lub prędkość, mogą być regulowane zgodnie z funkcjami udostępnianymi przez użyty pilot.

Sterowanie aplikacją i głosowe przez bramkę 2.4GHz

PR5 może współpracować z aplikacją Tuya Smart po zastosowaniu kompatybilnej bramki MiBoxer 2.4GHz. Aktualna instrukcja wskazuje bramkę WL-Box2 jako urządzenie współpracujące z kontrolerem.

Po zastosowaniu odpowiedniej bramki dokumentacja przewiduje również obsługę sterowania głosowego, m.in. przez Amazon Alexa i Asystenta Google. Bramka jest elementem dodatkowym i nie jest wbudowana w PR5.

Sterowanie DMX512

PR5 może współpracować z systemem DMX512 poprzez dodatkowy nadajnik LED DMX512. Dokumentacja producenta wskazuje tę funkcję dla trybu wyjściowego RGB+CCT.

Nadajnik DMX512 nie znajduje się w komplecie i należy dobrać go oddzielnie.

Parametry techniczne

• Producent: MiBoxer
• Model: PR5
• Rodzaj urządzenia: kontroler LED 5w1
• Tryby wyjściowe: MONO, CCT, RGB, RGBW, RGB+CCT
• Typ wyjścia: stałonapięciowe
• Napięcie wejściowe [V DC]: 12–48
• Prąd wyjściowy [A/kanał]: maks. 10
• Całkowity prąd wyjściowy [A]: maks. 20
• Maksymalna moc przy 12V [W]: 240
• Maksymalna moc przy 48V [W]: 960
• Zakres ściemniania: 0,1–100%
• Poziomy ściemniania: 4096
• Krzywa ściemniania: logarytmiczna
• Liczba trybów dynamicznych: 18
• Sterowanie: RF 2.4GHz + PUSH
• Zasięg sterowania [m]: do 30
• Maksymalna liczba sparowanych pilotów: 12
• Retransmisja sygnału: tak
• Synchronizacja trybów: tak
• Sterowanie aplikacją: przez dodatkową bramkę 2.4GHz
• Obsługa DMX512: przez dodatkowy nadajnik, w trybie RGB+CCT
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40

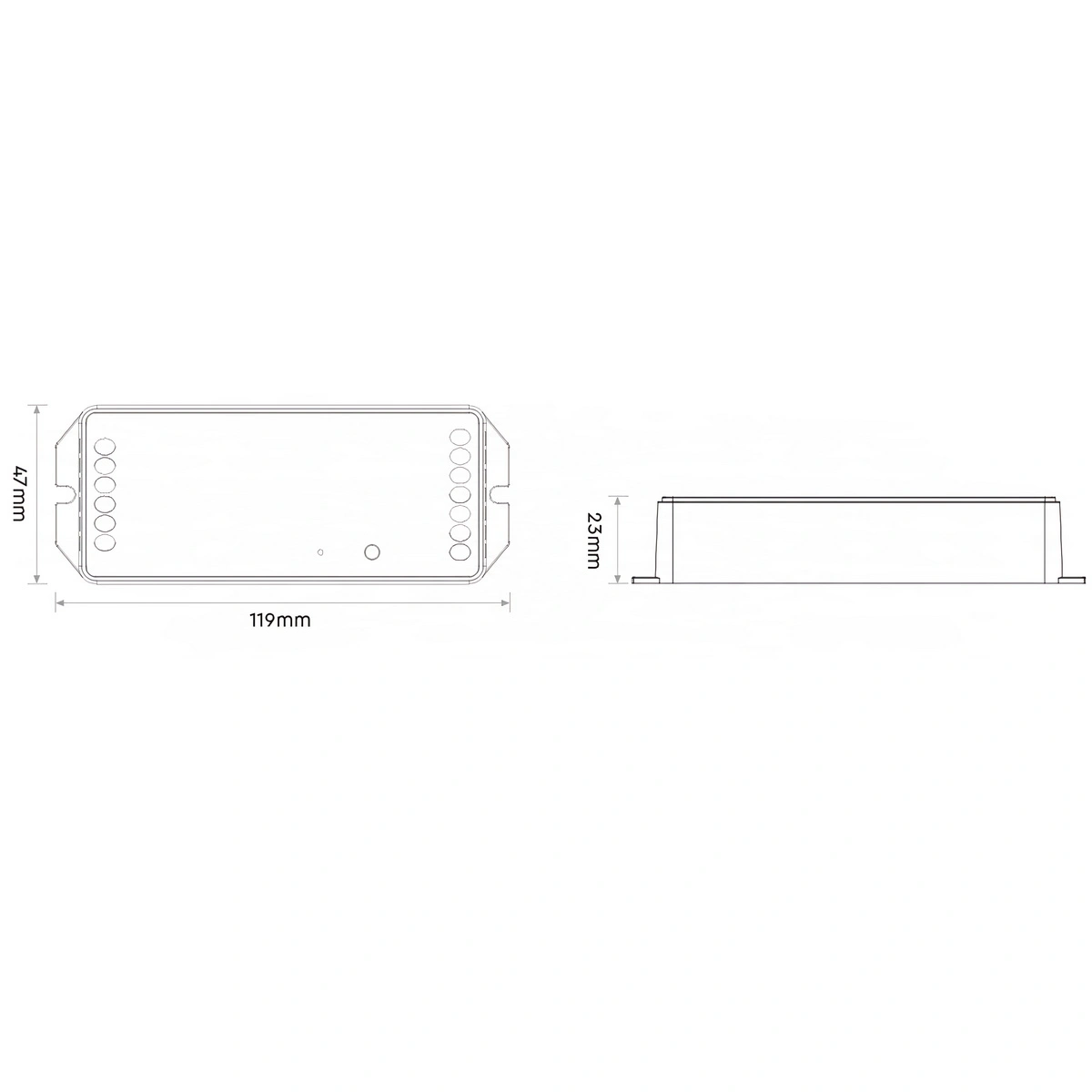

• Wymiary [mm]: 119 × 47 × 23
• Kolor obudowy: biały
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer PR5 jest przeznaczony do instalacji LED 12–48V wykorzystujących taśmy MONO, CCT, RGB, RGBW lub RGB+CCT. Dzięki przełączanym trybom wyjściowym ten sam model kontrolera można stosować z różnymi rodzajami oświetlenia.

Przy projektowaniu instalacji należy dobrać zasilacz do napięcia i mocy podłączonego źródła LED oraz zachować limit 10A dla pojedynczego kanału i 20A dla całego kontrolera.

Kompatybilne piloty, panele, bramki i inne elementy systemu MiBoxer znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
