parkingSensor Blebox sterownik LED RGB ułatwiający parkowanie

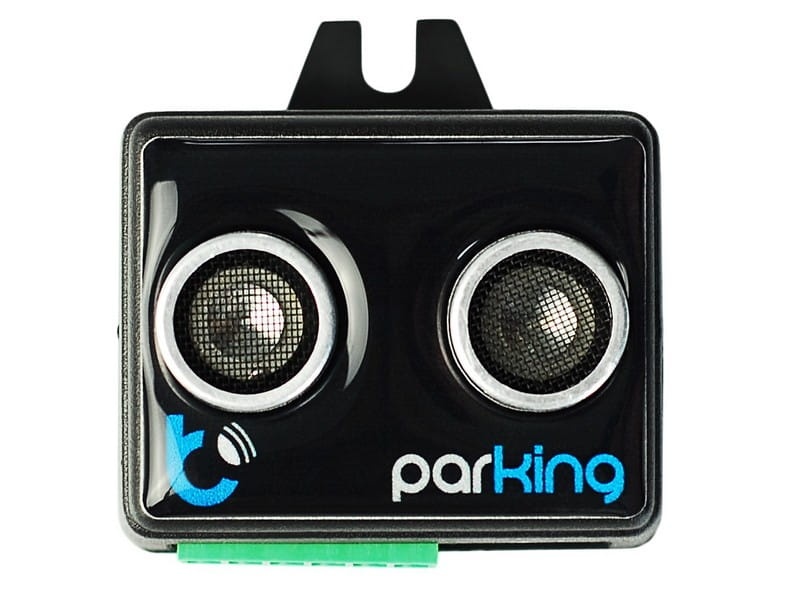

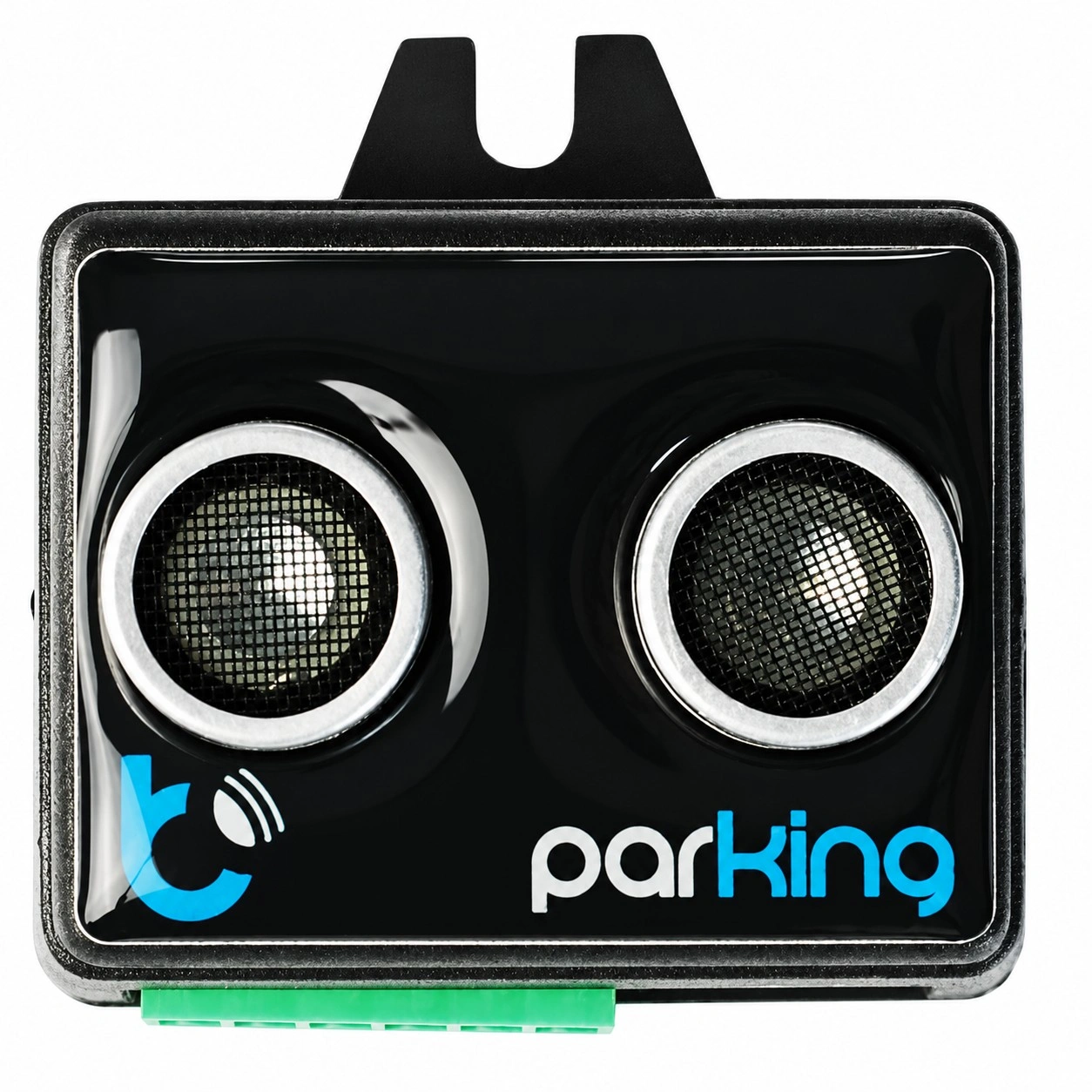

parkingSensor BleBox to ultradźwiękowy czujnik parkowania przeznaczony do współpracy z oświetleniem LED RGB. Urządzenie mierzy odległość pojazdu od ustawionej pozycji końcowej i sygnalizuje ją zmianą koloru taśmy LED. Maksymalny zasięg wykrywania wynosi 250 cm.

Czujnik może również wykrywać zajętość miejsca parkingowego i sterować dodatkowym oświetleniem LED. Funkcja „wirtualnej ściany” pozwala przesunąć punkt końcowy parkowania bez konieczności ustawiania sensora dokładnie w miejscu, w którym ma zatrzymać się pojazd.

Najważniejsze możliwości parkingSensor

• Ultradźwiękowy pomiar odległości: czujnik wykrywa pojazd w zakresie do 250 cm.
• Sygnalizacja za pomocą LED RGB: kolor światła informuje kierowcę o odległości od ustawionego punktu zatrzymania.
• Wirtualna ściana: końcowy punkt parkowania można ustawić w fizycznym zakresie od 2 do 250 cm od sensora.
• Wykrywanie zajętości miejsca: dodatkowe wyjście może sterować oświetleniem informującym o obecności pojazdu.
• Zasilanie 12–24 V DC: urządzenie współpracuje z instalacjami LED o odpowiednim napięciu.
• Wyjście RGB do 9 A: maksymalnie 3 A na każdy kanał, zgodnie ze specyfikacją producenta.

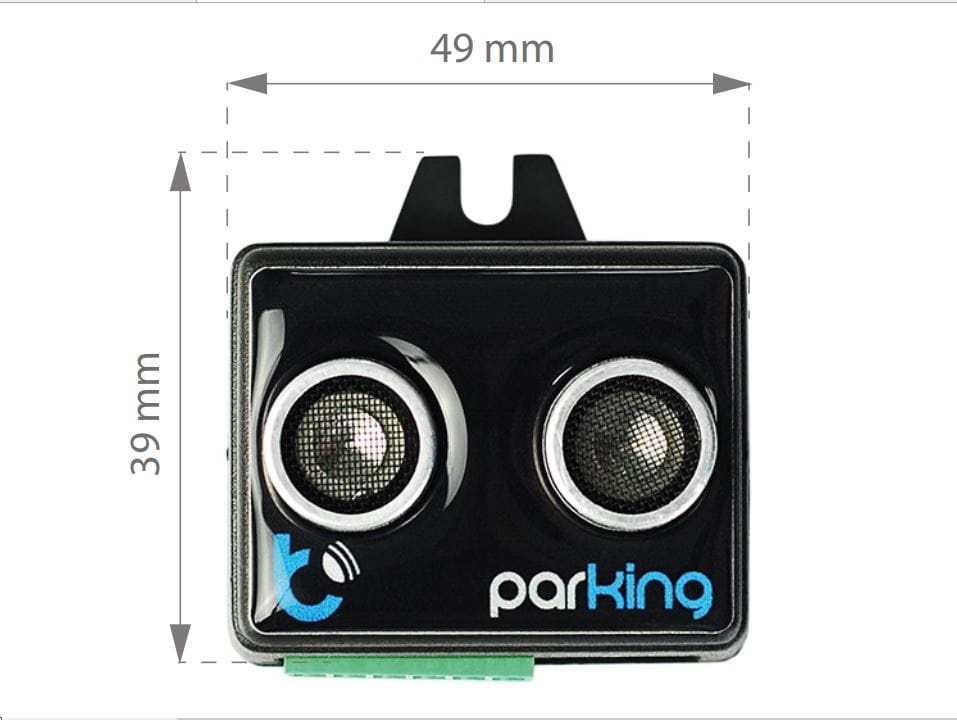

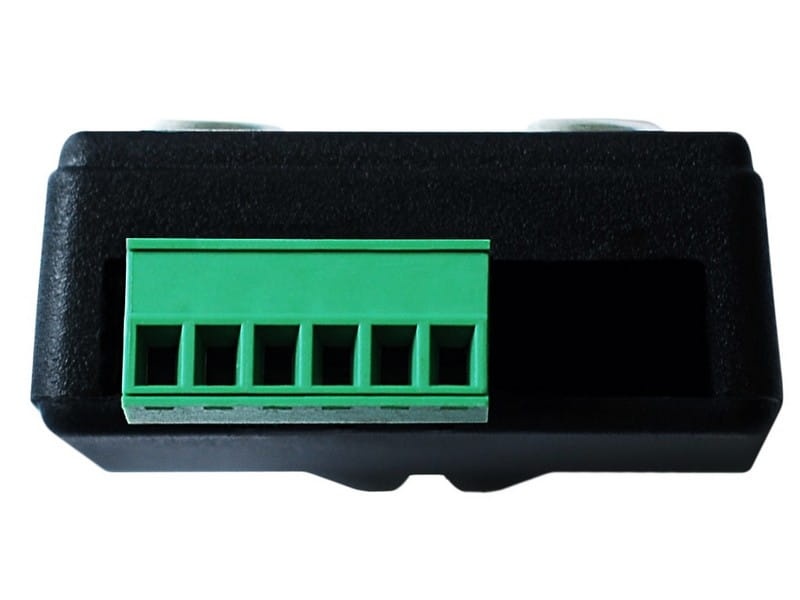

• Kompaktowa konstrukcja: wymiary urządzenia wynoszą 50 × 40 × 25 mm, a ze złączem 50 × 50 × 25 mm.

Jak parkingSensor sygnalizuje odległość?

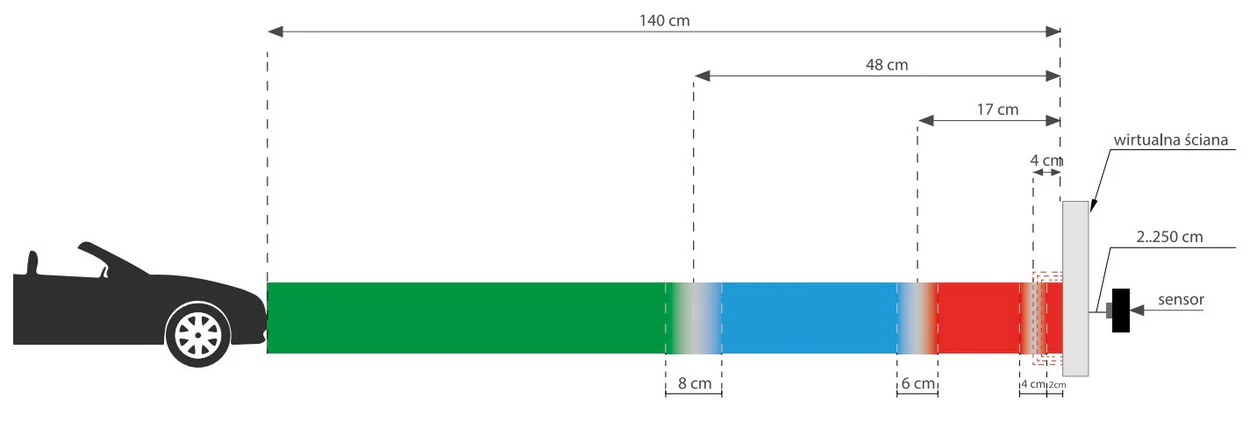

parkingSensor wykorzystuje taśmę LED RGB do wizualnego informowania kierowcy o odległości od ustawionej pozycji końcowej. Wraz ze zbliżaniem się pojazdu zmienia się kolor oświetlenia.

• Zielony: można bezpiecznie poruszać się do przodu.
• Niebieski: pojazd znajduje się blisko przeszkody.
• Czerwony: należy zatrzymać pojazd.
• Pulsujący czerwony: należy natychmiast zatrzymać pojazd.

Według instrukcji czas świecenia koloru zielonego, niebieskiego lub czerwonego wynosi 10 sekund. Opcjonalna lampa LED sygnalizująca zajętość miejsca świeci przez cały czas, gdy pojazd znajduje się w zasięgu czujnika.

Wirtualna ściana – ustawienie miejsca zatrzymania

Funkcja „wirtualnej ściany” pozwala określić, w którym miejscu samochód powinien się zatrzymać. Domyślnie wirtualna ściana znajduje się 2 cm od sensora, ale można ją przesunąć i ustawić w fizycznym zakresie od 2 do 250 cm od urządzenia.

Dzięki temu sensor nie musi znajdować się bezpośrednio przy końcowym punkcie parkowania. Czujnik może zostać zamontowany na ścianie, a punkt zatrzymania dopasowany do samochodu i dostępnej przestrzeni.

Wykrywanie zajętości miejsca parkingowego

Oprócz sygnalizacji odległości parkingSensor ma osobne wyjście detekcji obecności. Można wykorzystać je do sterowania dodatkowym oświetleniem LED informującym o zajęciu miejsca parkingowego.

Maksymalny prąd tego wyjścia wynosi 250 mA, a maksymalna moc określona przez producenta to 6 W przy napięciu 24 V DC.

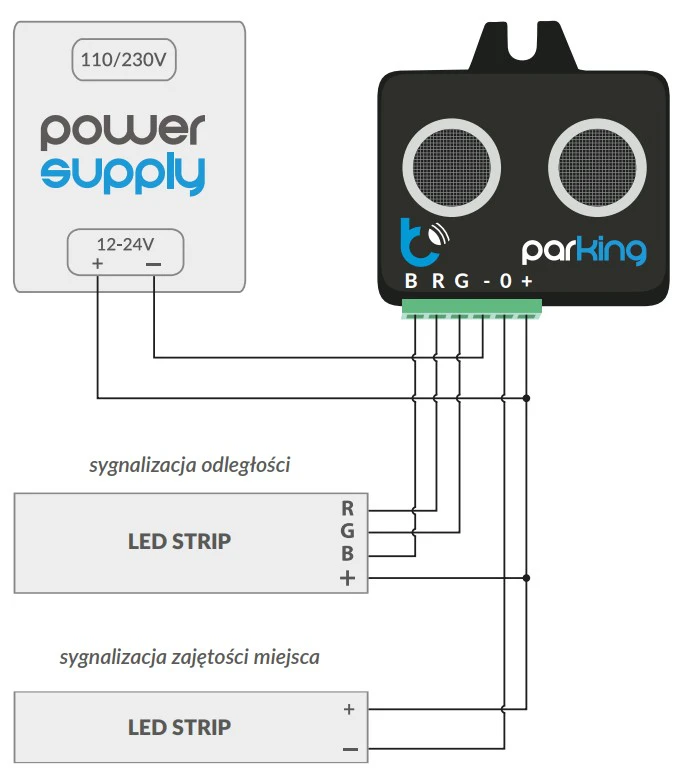

Podłączenie taśmy LED RGB

parkingSensor ma trzy wyjścia RGB odpowiadające za progi odległości oraz jedno wyjście detekcji obecności. Wyjścia są typu open-drain i sterują masą.

Maksymalny prąd wyjścia RGB wynosi łącznie 9 A, po 3 A na kanał. Maksymalna moc wyjścia RGB określona przez producenta wynosi 216 W przy zasilaniu 24 V DC.

Uwaga: taśmę LED i zasilanie należy podłączyć zgodnie ze schematem producenta. Przed wykonaniem instalacji należy odłączyć napięcie zasilania i sprawdzić zgodność parametrów zastosowanych elementów.

Montaż czujnika

W zastosowaniu jako czujnik parkowania producent zaleca montaż urządzenia pionowo, ze złączem skierowanym w dół, na wysokości najdalej wysuniętej części samochodu – zwykle zderzaka lub tablicy rejestracyjnej. Sensor powinien być zamocowany stabilnie i nieruchomo.

Stopień ochrony urządzenia wynosi IP20. Zgodnie z instrukcją czujnik należy montować w miejscu zabezpieczonym przed niekorzystnymi warunkami środowiskowymi.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <1
• Typ sensora: ultradźwiękowy
• Maksymalny zasięg wykrywania [cm]: 250
• Zakres ustawienia wirtualnej ściany [cm]: 2–250
• Liczba wyjść: 3 RGB + 1 detekcji obecności
• Typ wyjść: open-drain, sterowanie masą
• Maksymalny prąd wyjścia RGB [A]: 9 łącznie, 3 A na kanał
• Maksymalna moc wyjścia RGB: 216 W przy 24 V DC
• Maksymalny prąd wyjścia obecności [mA]: 250
• Maksymalna moc wyjścia obecności: 6 W przy 24 V DC
• Stopień ochrony: IP20
• Wymiary [mm]: 50 × 40 × 25
• Wymiary ze złączem [mm]: 50 × 50 × 25
• Temperatura pracy [°C]: -20 do +50
• Zabezpieczenie: przed odwróconą polaryzacją, ESD

Zastosowanie

parkingSensor BleBox może być wykorzystany do wizualnego wspomagania parkowania w garażu lub na stanowisku parkingowym. Zmiana koloru taśmy LED RGB ułatwia ocenę odległości od ustawionego punktu zatrzymania, a dodatkowe wyjście pozwala sygnalizować zajętość miejsca.

Możliwość przesunięcia wirtualnej ściany pozwala dopasować pozycję zatrzymania do konkretnego stanowiska i pojazdu bez konieczności umieszczania sensora dokładnie w końcowym punkcie parkowania.
