Nadajnik inBox μWiFi do 4 przycisków BleBox

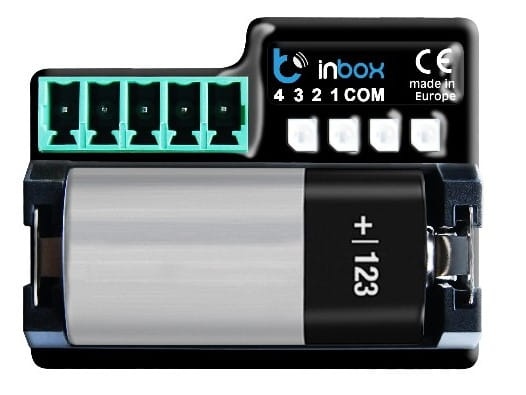

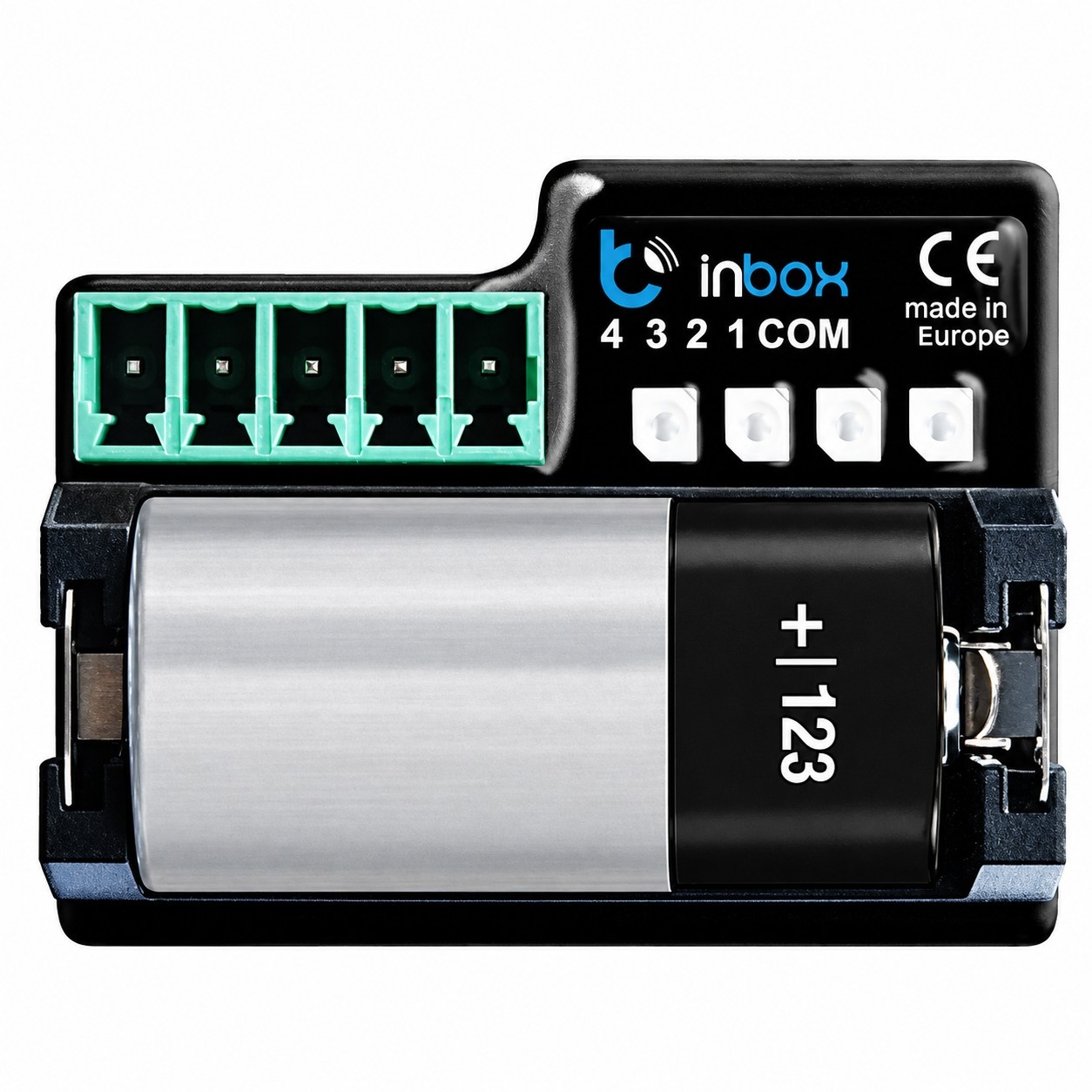

inBox BleBox to bateryjny nadajnik μWiFi przeznaczony do bezprzewodowego sterowania kompatybilnymi urządzeniami z serii wBox za pomocą zewnętrznych przycisków monostabilnych. Do modułu można podłączyć od jednego do czterech przycisków, tworząc bezprzewodowy panel sterowania bez doprowadzania zasilania sieciowego do miejsca montażu.

inBox jest zasilany baterią CR123, a deklarowany przez producenta czas pracy wynosi do 6 lat. Urządzenie ma 4 niezależne kanały, z których każdy może obsługiwać do 7 urządzeń. Nadajnik rozróżnia krótkie i długie naciśnięcie przycisku, dzięki czemu reakcja kompatybilnego sterownika może zależeć od sposobu naciśnięcia.

Najważniejsze możliwości inBox

• Do 4 przycisków: cztery wejścia umożliwiają podłączenie od jednego do czterech zewnętrznych przycisków monostabilnych.
• Do 7 urządzeń na kanał: do każdej z czterech grup można przypisać kompatybilne sterowniki wBox.
• Zasilanie bateryjne: inBox wykorzystuje baterię litową CR123 i nie wymaga podłączenia do sieci elektrycznej.
• Czas pracy do 6 lat: wartość deklarowana przez producenta dla zasilania bateryjnego.
• Krótkie i długie naciśnięcie: nadajnik rozróżnia naciśnięcie krótkie poniżej 1 sekundy oraz długie trwające od 1 do 8 sekund.
• Transmisja μWiFi: komunikacja w paśmie 2,4 GHz jest szyfrowana i realizowana z potwierdzeniem.
• Zasięg do 100 m: producent podaje do 100 m w terenie otwartym oraz do 40 m w budynkach, zależnie od konstrukcji i warunków.
• Montaż pod przyciskiem: kompaktowy moduł 45 × 35 × 19 mm jest przeznaczony do montażu w puszce pod przyciskiem.

Jak działa inBox BleBox?

Do wejść inBox podłącza się standardowe przyciski monostabilne, nazywane również dzwonkowymi. Każdemu z czterech wejść odpowiada osobna grupa urządzeń. Po naciśnięciu i puszczeniu przycisku nadajnik wysyła komendę do sterowników wBox przypisanych do danego kanału.

Wysłanie polecenia jest sygnalizowane zaświeceniem diody LED odpowiadającej danemu wejściu. Urządzenie rozpoznaje krótkie naciśnięcie trwające krócej niż 1 sekundę oraz długie naciśnięcie od 1 do 8 sekund.

4 kanały – do 7 urządzeń na każdy kanał

inBox ma cztery niezależne grupy odpowiadające wejściom 1–4. Do każdej grupy można przypisać sterowniki wBox, a maksymalna liczba obsługiwanych urządzeń na jeden kanał wynosi 7.

Pozwala to wykorzystać pojedynczy przycisk do wysyłania polecenia do więcej niż jednego kompatybilnego urządzenia. Konkretna reakcja na krótkie i długie naciśnięcie zależy od sterowanego produktu.

Sterowanie bez przewodowego zasilania

inBox jest zasilany z baterii litowej CR123. Nie jest przeznaczony do podłączania do sieci elektrycznej, dzięki czemu w miejscu montażu modułu nie trzeba doprowadzać jego przewodowego zasilania.

Producent deklaruje czas pracy na baterii do 6 lat. Urządzenie jest zabezpieczone przed odwrotnym włożeniem ogniwa – przy nieprawidłowej polaryzacji nie będzie działać, ale zgodnie z instrukcją nie ulegnie z tego powodu uszkodzeniu.

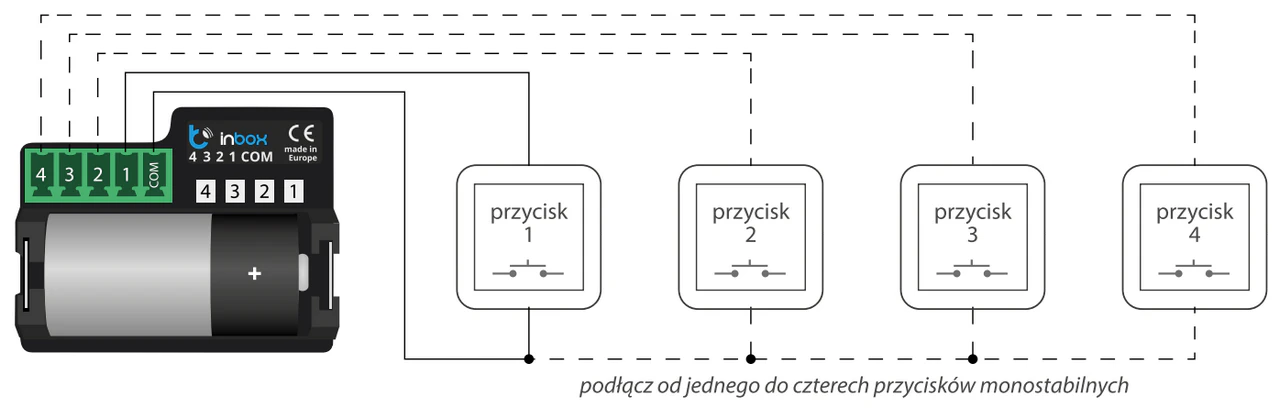

Podłączenie przycisków do inBox

Przyciski monostabilne podłącza się pomiędzy wejście wybranego kanału 1–4 a zacisk wspólny. Można wykorzystać od jednego do czterech przycisków, zależnie od liczby potrzebnych funkcji sterowania.

Uwaga: na złączu inBox nie może pojawić się napięcie sieci energetycznej. Urządzenie jest zasilane wyłącznie baterią CR123.

Parowanie ze sterownikami wBox

Przed rozpoczęciem sterowania inBox należy sparować z odpowiednim urządzeniem wBox. Procedura tworzy bezpieczne połączenie pomiędzy nadajnikiem a sterownikiem.

Parowanie odbywa się po wprowadzeniu inBox w tryb serwisowy i wybraniu funkcji „Dodaj pilot” w ustawieniach sterownika wBox. Następnie należy nacisnąć przycisk przypisany do wybranej grupy inBox.

Instrukcja producenta określa kompatybilność obsługi inBox ze sterownikami serii wBox z oprogramowaniem w wersji powyżej 0.555.

Krótkie i długie naciśnięcie przycisku

Funkcja wykonywana po naciśnięciu przycisku zależy od sparowanego urządzenia. inBox rozróżnia dwa sposoby sterowania, co pozwala przypisać różne reakcje do krótkiego i długiego naciśnięcia.

Przykładowo instrukcja producenta przewiduje inne zachowanie dla sterowników rolet, oświetlenia, bram, drzwi i regulatorów temperatury. Dokładna funkcja zależy od modelu sparowanego urządzenia.

Zasięg i komunikacja μWiFi

inBox komunikuje się w paśmie 2,4 GHz z wykorzystaniem protokołu μWiFi. Transmisja jest szyfrowana i realizowana z potwierdzeniem.

Deklarowany zasięg wynosi do 100 m w terenie otwartym oraz do 40 m w budynkach. Rzeczywisty zasięg zależy od konstrukcji budynku i warunków w miejscu instalacji.

Konstrukcja i montaż

Moduł ma wymiary 45 × 35 × 19 mm i jest przeznaczony do montażu w puszce pod przyciskiem. Obudowę wykonano z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Parametry techniczne

• Zasilanie: bateria CR123
• Liczba wejść: 4
• Typ wejść: logiczne, impulsowe
• Rodzaj przycisku: monostabilny (dzwonkowy)
• Liczba obsługiwanych urządzeń na kanał: 7
• Czas pracy na baterii: do 6 lat
• Protokół transmisji: μWiFi
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: z potwierdzeniem, szyfrowana
• Zasięg w terenie otwartym [m]: do 100
• Zasięg w budynkach [m]: do 40, zależnie od konstrukcji i warunków
• Szyfrowanie: pęk kluczy 512-bitowych z wykorzystaniem krzywych eliptycznych i negocjacją klucza przy każdej transmisji
• Wymiary [mm]: 45 × 35 × 19
• Sposób montażu: w puszce pod przyciskiem
• Temperatura pracy [°C]: 0 do +50

Zastosowanie

inBox BleBox pozwala wykorzystać od jednego do czterech przycisków monostabilnych jako bezprzewodowe elementy sterujące kompatybilnymi urządzeniami wBox. Zasilanie bateryjne eliminuje konieczność doprowadzania zasilania sieciowego do modułu, a cztery kanały pozwalają obsługiwać różne grupy sterowników.

Przed zakupem należy sprawdzić kompatybilność konkretnego sterownika wBox oraz jego wersję oprogramowania. Funkcja krótkiego i długiego naciśnięcia zależy od sterowanego urządzenia.
