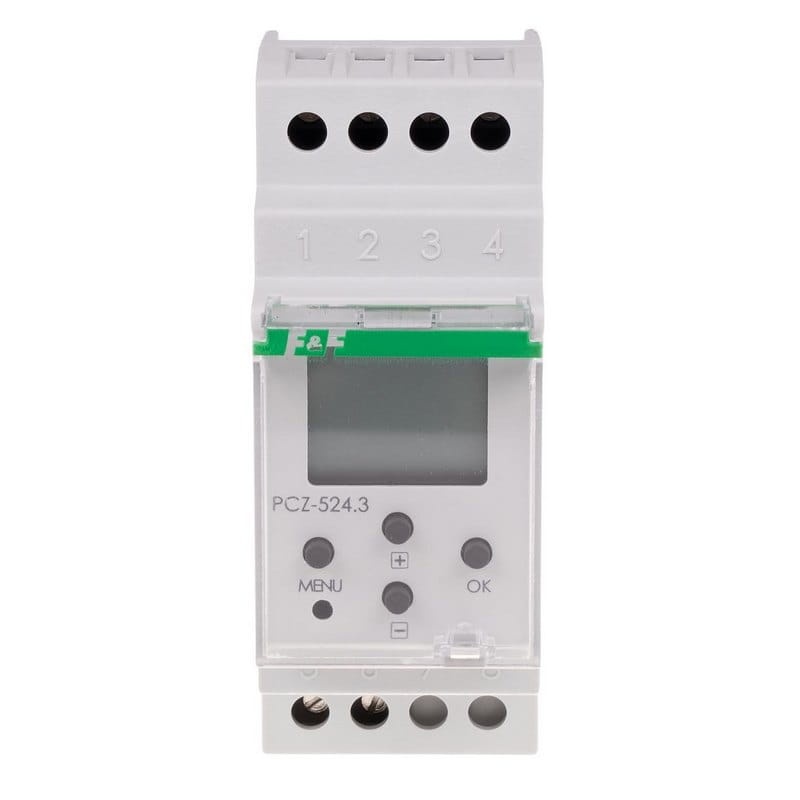

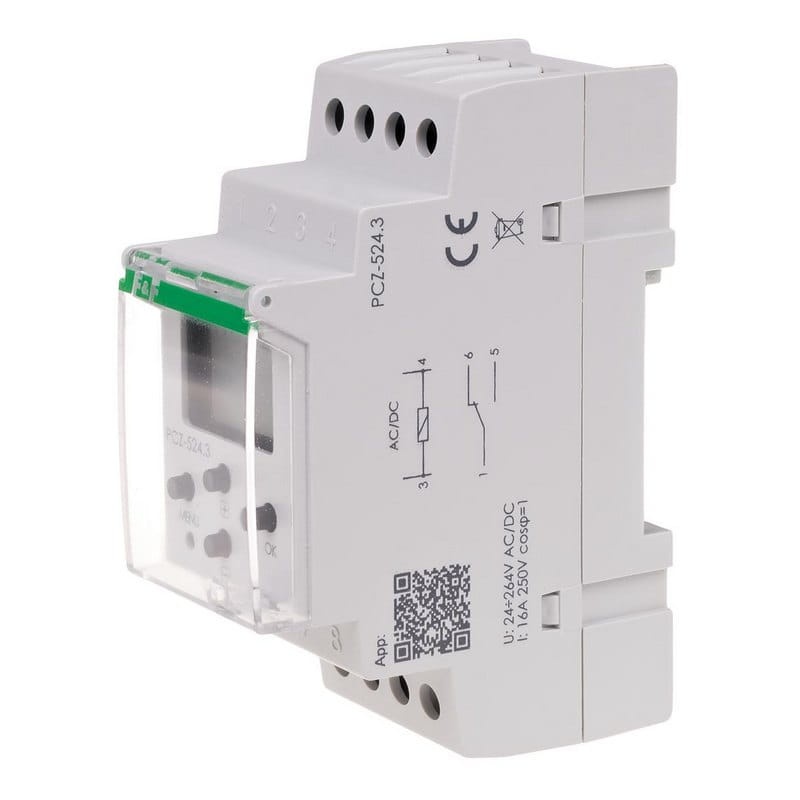

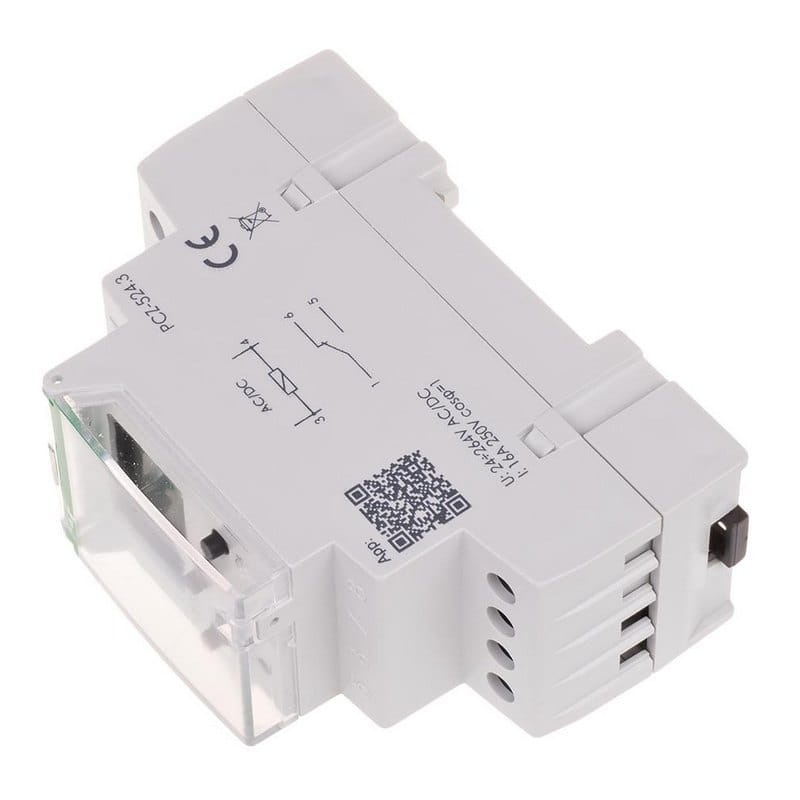

Astronomiczny programator czasowy jednokanałowy PCZ-524 F&F

Zegar astronomiczny PCZ-524 służy do sterowania oświetleniem lub innymi odbiornikami elektrycznymi zgodnie z godzinami zachodu i wschodu słońca.

Zegar astronomiczny, na podstawie informacji o bieżącej dacie oraz współrzędnych geograficznych miejsca jego zainstalowania, samoczynnie wyznacza dobowe, programowe punkty załączenia i wyłączenia oświetlenia. Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu i umożliwia wybranie jednej z trzech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie):
1. Astronomiczny zachód i wschód słońca
2. Zmierzch / świt cywilny
3. Korekcja – indywidualna korekcja programowych punktów załączenia i wy-łączenia przez użytkownika: kątowa lub czasowa.

Parametry techniczne

• Typ: astronomiczny
• Napięcie zasilania [V]: 24÷264 AC/DC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia [A]: 16
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Czas podtrzymania pracy zegara [lata]: 6
• Typ baterii: 2032 (litowa)
• Dokładność wskazań zegara [s]: 1
• Błąd czasu: ±1 s / 24 h
• Przyłącze [mm²]: zaciski śrubowe 4,0
• Moment dokręcający [Nm]: 0,5
• Pobór mocy [W]: 1,5
• Temperatura pracy [°C]: od -20 do 50
• Szerokość w modułach: 2 moduły
• Szerokość [mm]: 35
• Montaż: na szynie 35 mm
• Klasa szczelności IP20

Firma F&F Filipowski to polskie przedsiębiorstwo specjalizujące się w produkcji i dystrybucji automatyki domowej oraz systemów inteligentnego zarządzania budynkami.

Pozostałe informacje dotyczące produktu znajdują się w zakładce Pliki do pobrania

NOWA FUNKCJA W ZEGARZE serii 3
Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

Funkcje zegara

• Praca automatyczna - samoczynna praca według programowych punktów załączenia i wyłączenia styku [załączony symbol  na wyświetlaczu z lewej strony].

• Praca półautomatyczna – możliwość ręcznego włączenia/wyłączenia styku podczas pracy automatycznej. Zmiana obowiązywać będzie do momentu kolejnego włączenia/wyłączenia wynikającego z cyklu pracy automatycznej [pulsujący symbol  na wyświetlaczu z lewej strony].
  UWAGA! W trybie półautomatycznym pozycja styku jest przeciwna do tej, który wynika z cyklu programu (czyli w nocy styk jest wyłączony, a w dzień załączony). Praca półautomatyczna działa tylko do końca obecnego cyklu pracy automatycznej, np. wejście w tryb półautomatyczny w dzień spowoduje załączenie światła, aż do momentu, gdy nastąpi pora programowego załączenia wynikająca z cyklu astronomicznego. Wtedy zegar wraca do pracy automatycznej (a światło pozostaje dalej włączone, aż do świtu)

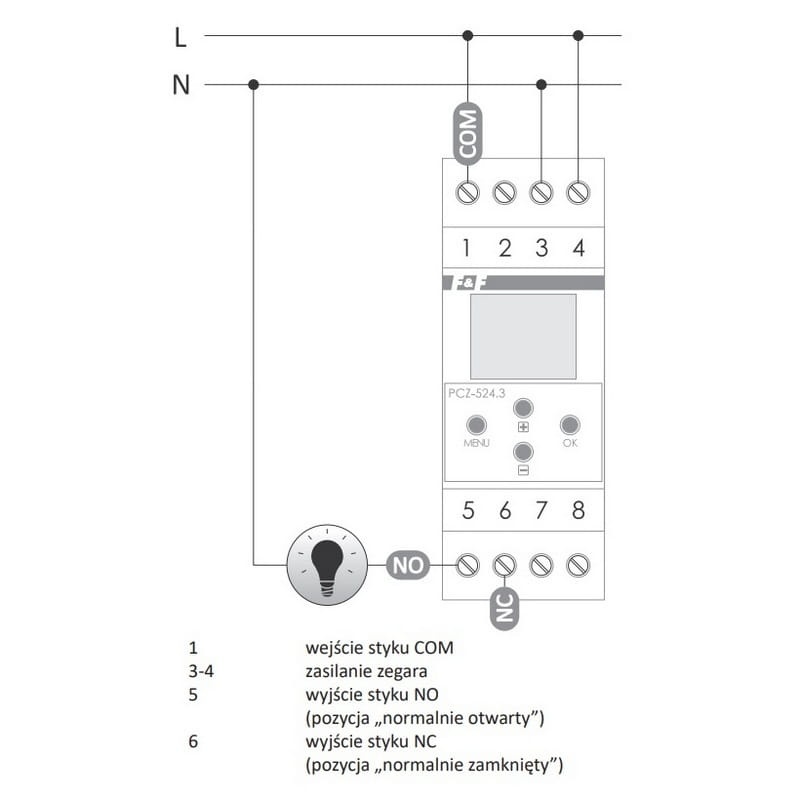

• Praca ręczna - [ON] trwałe załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA [brak symbolu  na wyświetlaczu z lewej strony].

• Astronomiczny wschód i zachód słońca - chwile, kiedy centrum dysku słonecznego dotyka horyzontu (parametr h = -0,583°). Ze względu na uproszczenie obliczeń dopuszcza się odchylenie rzędu kilku minut w stosunku do danych wyznaczonych przez „HM Nautical Almanac Office”.
  UWAGA! Zaletą ustawienia momentu załączenia/wyłączenia w funkcji położenia tarczy słonecznej jest niewrażliwość na zmianę czasu trwania zmierzchu/świtu dla różnych pór roku, przez co moment załączenia/wyłą-czenia następuje zawsze dla tego samego poziomu jasności.

• Zmierzch i świt cywilny - także kalendarzowy – faza zachodu Słońca,
  w której środek tarczy słonecznej znajdzie się nie więcej niż 6 stopni kątowych poniżej horyzontu (tarcza słoneczna oglądana z Ziemi ma średnicę ok. pół stopnia). W tym czasie pojawiają się na niebie (przy dobrej przejrzystości powietrza) najjaśniejsze gwiazdy i planety („Gwiazda Wieczorna”, „pierwsza gwiazdka” w Wigilię). Ze względu na rozproszenie światła w atmosferze jest jeszcze na ogół dostatecznie dużo światła słonecznego, że wystarcza to jeszcze do normalnej działalności na otwartej przestrzeni bez sztucznych źródeł światła. Świt cywilny (także kalendarzowy) – czas przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu.

• Programowy punkt załączenia i wyłączenia - czasy załączenia styku (poz. 1-5) i wyłączenia styku (poz. 1-6) wyznaczone w oparciu o wybraną opcję sterowania: astronomiczny wschód/zachód lub świt/zmierzch cywilny oraz lokalizację.

• Konfiguracja - podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA  I  WYŁĄCZENIA.

• Lokalizacja - współrzędne geograficzne i strefa czasowa miejscowości stosunkowo bliskiej miejsca instalacji zegara. W pamięci zdefiniowane są lokalizacje i strefy czasowe ok. 1500 miejscowości z 51 krajów świata. Możliwe jest wprowadzenie własnych nastaw w postaci lokalizacji geograficznej i strefy czasowej (UTC).

• Kod współrzędnych - przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające podanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli na odwrocie instrukcji). Pełna lista krajów i odpowiadających im kodów znajduje się (na dole strony) w plikach do pobrania pod nazwą: Tabela kodów współrzędnych.

• Korekcja - przyspieszenie lub opóźnienie czasów załączenia/wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca:

  • ±15° - korekcja kątowa dla momentu załączenia względem położenia środka tarczy słońca wobec horyzontu
  • ±180 min. - korekcja czasowa dla momentu załączenia jako przesunięcia czasowego względem  wschodu/zachodu słońca.
• DST - Daylight Saving Time - globalna nazwa  czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.

• Automatyczna zmiana czasu - zmiana czasu z zimowego na letni. Opcja pracy ze zmiana lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej dzięki czemu pora przełączenia jest zgodna z czasem lokalnym.

• Podgląd daty – podgląd ustawionej daty (OK.).

• Podgląd programowalnych punktów wł/wył oraz lokalizacji – możliwość podglądu aktualnej pory załączenia i wyłączenia styku oraz nastawionej lokalizacji (wyświetlane są współrzędne geograficzne) i strefy czasowej UTC (w trybie podglądu daty kolejne naciśnięcia przycisków +/−.

• Komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

• Aplikacja konfigurator – bezpłatna aplikacja dla telefonów i table-tów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC. Funkcje:
  • przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
  • ustawienia współrzędnych poprzez wybór zdefiniowanej lokalizacji (kod współrzędnych), bezpośrednie wskazanie lokalizacji na mapie w telefonie lub przepisanie bieżącej pozycji zarejestrowanej przez GPS w telefonie.
  • odczytywanie i zapisywanie konfiguracji do sterownika
  • szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
  • odczytywanie i zapisywanie konfiguracji do pliku
  • udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe, …
  • jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
  • automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
  • ustawienie czasu i daty na podstawie zegarka w telefonie

• Korekcja czasowa zegara – nastawa comiesięcznej korekty sekund zegara systemowego.

• Wskaźnik naładowania baterii – sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii, użytkownik zostanie poinformowany o konieczności jej wymiany.

• Korekcja jasności LCD – zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.

• Pamięć stanu przekaźnika – ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.

PCZ Konfigurator

• komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.
• przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
• odczytywanie i zapisywanie konfiguracji do sterownika
• szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
• odczytywanie i zapisywanie konfiguracji do pliku
• udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe …
• jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
• automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
• ustawienie czasu i daty na podstawie zegarka w telefonie


Aplikacja dostępna jest na Google Play!

Komunikacja bezprzewodowa NFC - jak to działa?

Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu, zwykle nie przekraczającego kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej. W kilku urządzeniach produkcji F&F, jako pierwsi (firma F&F) wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.

Programowanie przy wykorzystaniu NFC ma wiele dodatkowych zalet. Można:

• szybko programować wiele sterowników,
• przechowywać kopię programów w pamięci telefonu,
• udostępniać programy przez np. email do innych użytkowników.

Aby zaprogramować sterownik, nie trzeba go podłączać do zasilania, nie trzeba go nawet w tym celu wyciągać z pudełka.
