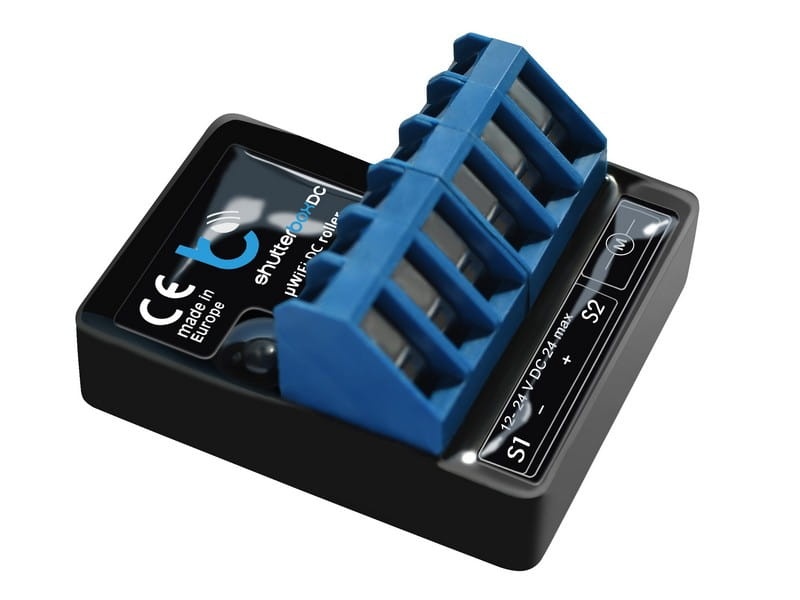

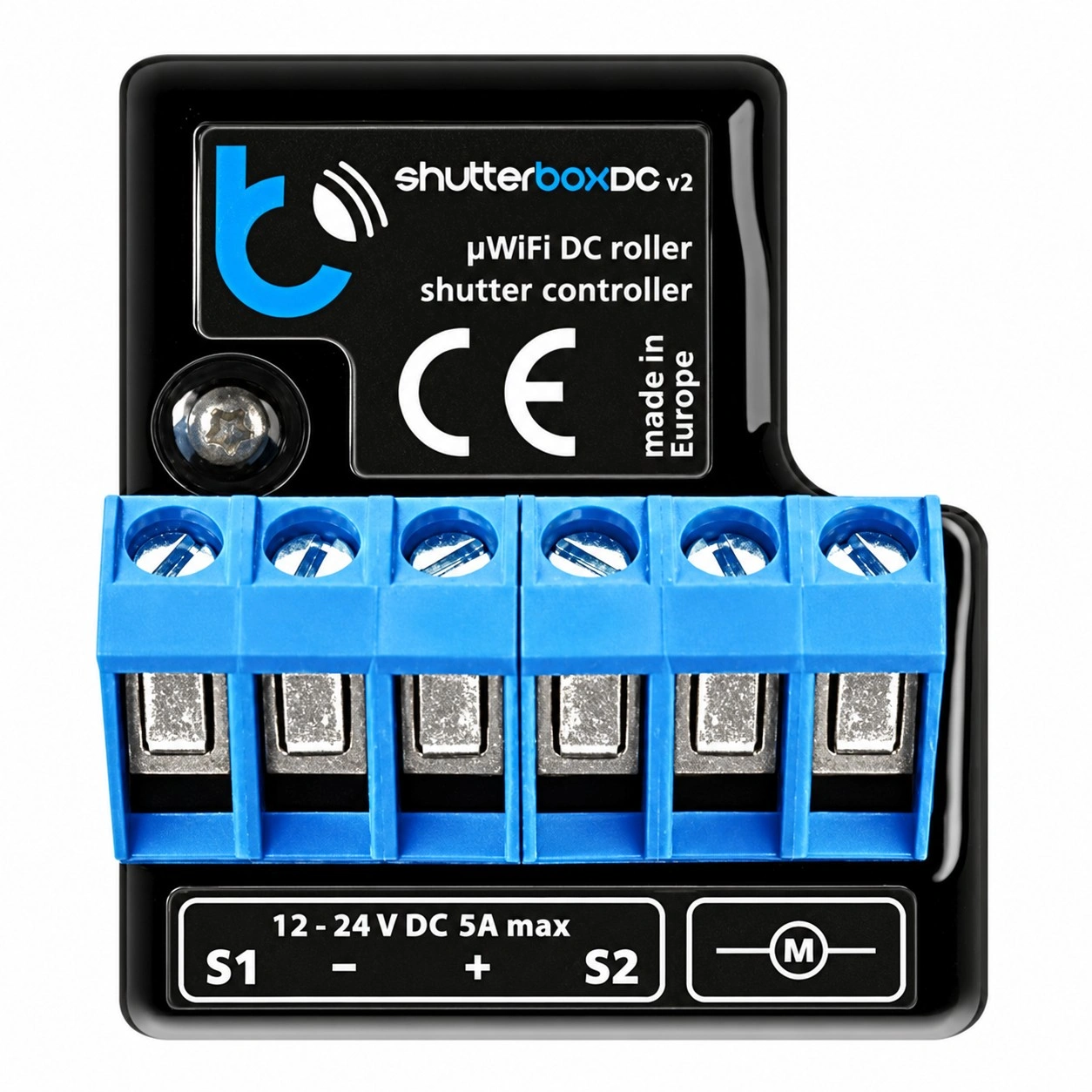

Sterownik rolet shutterBoxDC v2 WiFi 12–24V BleBox

shutterBoxDC v2 BleBox to sterownik rolet WiFi przeznaczony do silników i siłowników zasilanych napięciem 12–24 V DC. Umożliwia sterowanie roletami, żaluzjami, markizami, ekranami, roletami materiałowymi, oknami uchylnymi i firanami z aplikacji wBox oraz za pomocą opcjonalnego podwójnego przycisku monostabilnego.

Sterownik wykorzystuje wyjście typu mostek H, które pozwala zmieniać kierunek pracy podłączonego silnika DC. Maksymalne natężenie prądu wynosi 5 A w szczycie, a maksymalne stałe natężenie producent określa jako 3 A przez 180 sekund przy 20°C. shutterBoxDC v2 oferuje również miękki start, wykrywanie przeciążeń i przeszkód, kalibrację oraz sterowanie do zadanej pozycji.

Najważniejsze możliwości shutterBoxDC v2

• Silniki i siłowniki 12–24 V DC: sterownik jest przeznaczony do napędów prądu stałego pracujących w zakresie napięcia 12–24 V.
• Sterowanie przez WiFi: obsługa za pomocą aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet po odpowiedniej konfiguracji.
• Wyjście typu mostek H: umożliwia zmianę kierunku pracy podłączonego silnika lub siłownika DC.
• Pozycjonowanie: po przeprowadzeniu kalibracji możliwe jest sterowanie napędem do zadanej pozycji.
• Miękki start: funkcja softStart pozwala ograniczyć gwałtowny rozruch silnika.
• Wykrywanie przeciążenia: sterownik może współpracować z napędami wykorzystującymi przeciążeniowe położenie krańcowe.
• Wykrywanie przeszkód: przy odpowiedniej konfiguracji możliwa jest detekcja przeciążenia silnika, np. związanego z przeszkodą lub zamarznięciem.
• Ruch powrotny: po osiągnięciu położenia krańcowego można skonfigurować niewielki ruch wsteczny w celu zmniejszenia naprężeń mechanicznych.
• Sterowanie lokalne: dwa wejścia umożliwiają podłączenie podwójnego przycisku monostabilnego bez podświetlenia.
• Harmonogram: możliwość automatycznego wykonywania zadań o określonej godzinie lub względem wschodu i zachodu słońca po skonfigurowaniu lokalizacji.

Sterowanie napędem 12–24 V DC

shutterBoxDC v2 jest przeznaczony do współpracy z silnikiem lub siłownikiem zasilanym napięciem stałym 12–24 V DC. Dwa wyjścia pracują jako mostek H, dzięki czemu sterownik może zmieniać polaryzację i w ten sposób sterować kierunkiem ruchu napędu.

Kolejność podłączenia przewodów silnika nie ma znaczenia na etapie montażu. Jeżeli kierunek ruchu jest odwrotny od oczekiwanego, można go zmienić podczas konfiguracji urządzenia.

Rolety, żaluzje, markizy, okna i firany

W ustawieniach sterownika można wybrać rodzaj obsługiwanego urządzenia. Producent przewiduje tryby dla rolety zewnętrznej, żaluzji, okna uchylnego, rolety materiałowej, markizy, ekranu oraz firany. Dla nietypowego silnika dostępny jest również tryb bez pozycjonowania.

Wybór odpowiedniego trybu wpływa między innymi na algorytm sterowania i sposób przeliczania zadanej pozycji na ruch napędu.

Sterowanie żaluzją i kątem lameli

Tryb żaluzji jest przeznaczony do konstrukcji z wychylnymi lamelami obracanymi pojedynczym silnikiem. Po skonfigurowaniu czasu maksymalnego obrotu lameli można sterować zarówno położeniem żaluzji, jak i kątem ich wychylenia.

Dla ruchów wymagających większej precyzji można skonfigurować zmniejszoną moc silnika. Funkcja ta może być wykorzystywana między innymi podczas regulacji lameli.

Krańcówki mechaniczne i wykrywanie przeciążenia

shutterBoxDC v2 może współpracować z różnymi sposobami określania położenia krańcowego napędu. Instrukcja producenta przewiduje wyłączniki mechaniczne oraz działanie przeciążeniowe.

W przypadku napędu działającego przeciążeniowo można określić próg prądu, po którego przekroczeniu sterownik rozpozna położenie krańcowe. Jeżeli silnik lub siłownik ma wbudowany wyłącznik krańcowy odcinający zasilanie silnika, należy skonfigurować odpowiedni tryb pracy sterownika.

SoftStart, detekcja przeszkód i ruch powrotny

Funkcja miękkiego startu pozwala ustawić łagodniejszy rozruch silnika. Producent zaleca jej wykorzystanie szczególnie w przypadku silników z przeciążeniowym wyłączeniem krańcowym.

W odpowiednio skonfigurowanym trybie możliwe jest także wykrywanie przeciążenia silnika, np. w przypadku pojawienia się przeszkody lub zamarznięcia mechanizmu.

Po osiągnięciu pozycji krańcowej można ustawić krótki ruch powrotny silnika. Jego zadaniem jest zmniejszenie mechanicznego naprężenia elementów takich jak uszczelki czy cięgna.

Pozycjonowanie i automatyczna kalibracja

Aby korzystać ze sterowania do określonej pozycji, należy przeprowadzić automatyczną kalibrację. W jej trakcie sterownik wykonuje pełny cykl ruchu pomiędzy pozycjami krańcowymi.

Po prawidłowej kalibracji można z poziomu aplikacji ustawiać pośrednią pozycję osłony. Dostępna jest również funkcja zapisania i późniejszego wywołania ulubionego położenia.

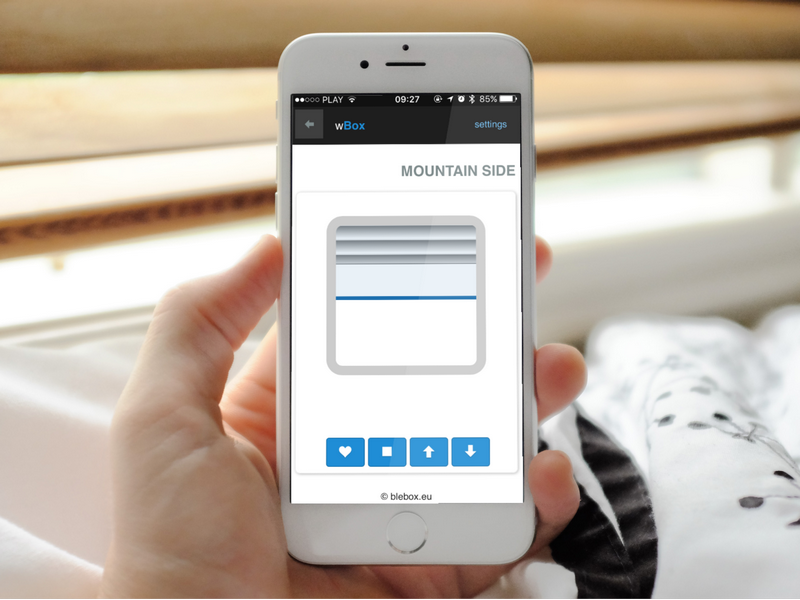

Sterowanie przez WiFi i aplikację wBox

shutterBoxDC v2 wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

Aplikacja wBox umożliwia sterowanie napędem oraz konfigurację urządzenia. Producent deklaruje również możliwość sterowania głosowego z Amazon Alexa i Google Home.

Sterowanie z przycisku ściennego

Sterownik ma dwa konfigurowalne wejścia logiczne zwierane do GND. Można do nich podłączyć podwójny przycisk monostabilny, tzw. dzwonkowy, bez podświetlenia pasożytniczego.

Naciśnięcie odpowiedniego klawisza uruchamia ruch w wybranym kierunku, natomiast użycie dowolnego przycisku podczas ruchu powoduje zatrzymanie napędu.

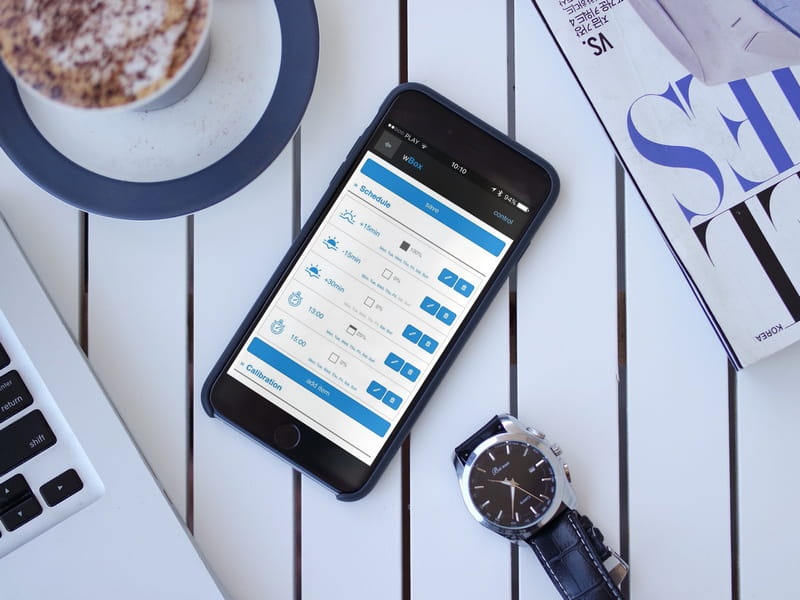

Harmonogram pracy

shutterBoxDC v2 może automatycznie wykonywać zadania według harmonogramu. Można określić dni oraz czas wykonania operacji. Po skonfigurowaniu lokalizacji urządzenia dostępne są również zadania powiązane z lokalnym wschodem lub zachodem słońca.

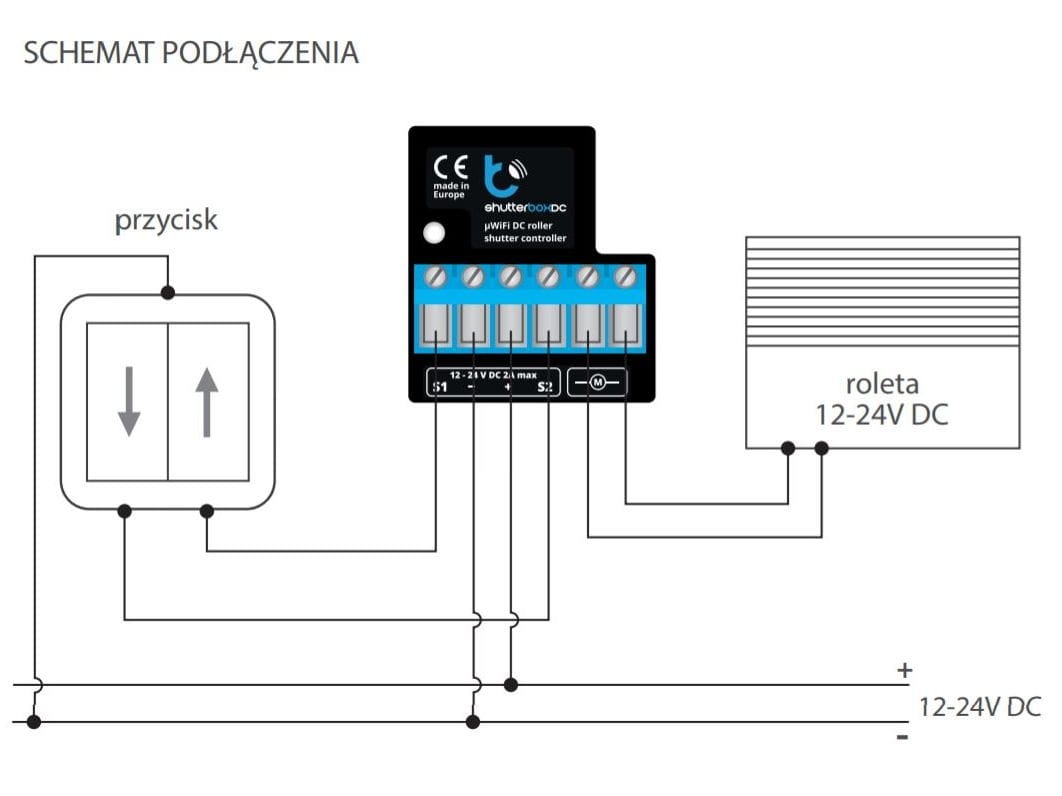

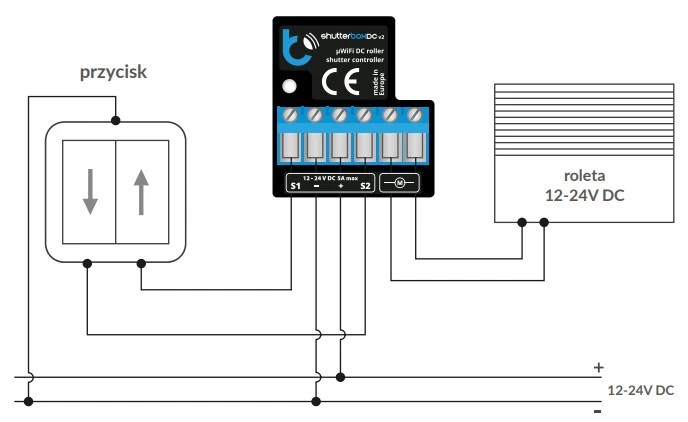

Schemat podłączenia shutterBoxDC v2

Schemat producenta przedstawia podłączenie zasilania 12–24 V DC, silnika rolety oraz opcjonalnego podwójnego przycisku monostabilnego do shutterBoxDC v2.

Ważne: przed podłączeniem należy sprawdzić napięcie zasilania oraz pobór prądu silnika lub siłownika. Nie należy przekraczać parametrów elektrycznych określonych przez producenta sterownika i zastosowanego zasilacza.

Konstrukcja i montaż

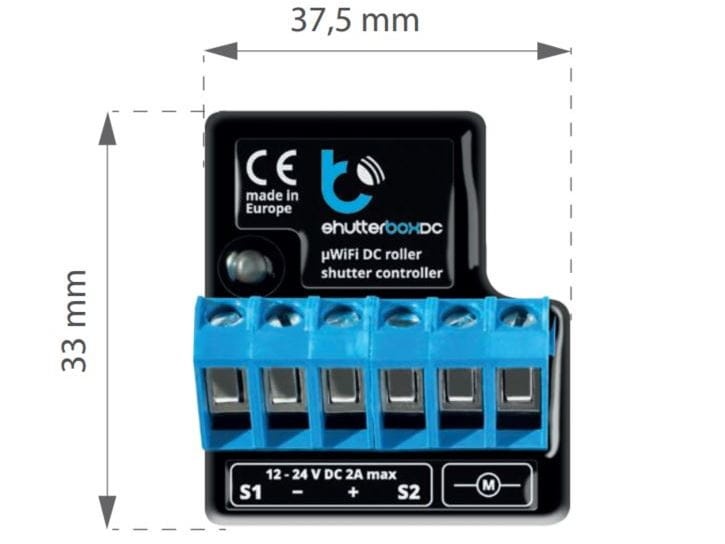

shutterBoxDC v2 ma wymiary 38 × 33 × 20 mm i stopień ochrony IP20. Producent przewiduje montaż w pogłębianej lub podwójnej puszce podtynkowej, wewnątrz obudowy rolety lub w innym odpowiednio zabezpieczonym miejscu.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <1
• Maksymalne natężenie prądu: 5 A peak
• Maksymalne stałe natężenie: 3 A przez 180 s przy 20°C, zabezpieczenie termiczne
• Możliwe wyłączniki krańcowe: mechaniczne / przeciążeniowe
• Liczba wejść: 2
• Typ wejść: logiczne, przyciskowe, zwierane do GND, konfigurowalne
• Liczba wyjść: 2
• Typ wyjść: H-bridge (mostek H)
• Obsługiwane przyciski: podwójne monostabilne (dzwonkowe), bez podświetlenia
• Funkcje: miękki start, wykrywanie przeszkód i przeciążeń, ruch powrotny w położeniu krańcowym, kalibracja i jazda do zadanej pozycji
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Wymiary [mm]: 38 × 33 × 20
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: puszka podtynkowa pogłębiana lub podwójna, obudowa rolety
• API: otwarte

Zastosowanie

shutterBoxDC v2 BleBox jest przeznaczony do sterowania kompatybilnymi silnikami i siłownikami 12–24 V DC stosowanymi w roletach, żaluzjach, markizach, ekranach, roletach materiałowych, oknach uchylnych i firanach. Sterowanie może odbywać się z aplikacji wBox oraz lokalnego podwójnego przycisku monostabilnego.

Przed zakupem należy sprawdzić napięcie, pobór prądu oraz sposób działania zastosowanego napędu. Szczególne znaczenie ma rozróżnienie pomiędzy napędem z wyłącznikiem krańcowym a rozwiązaniem wykorzystującym wykrywanie przeciążenia.
