Biny diod LED – co oznacza selekcja barwy, jasności i napięcia?

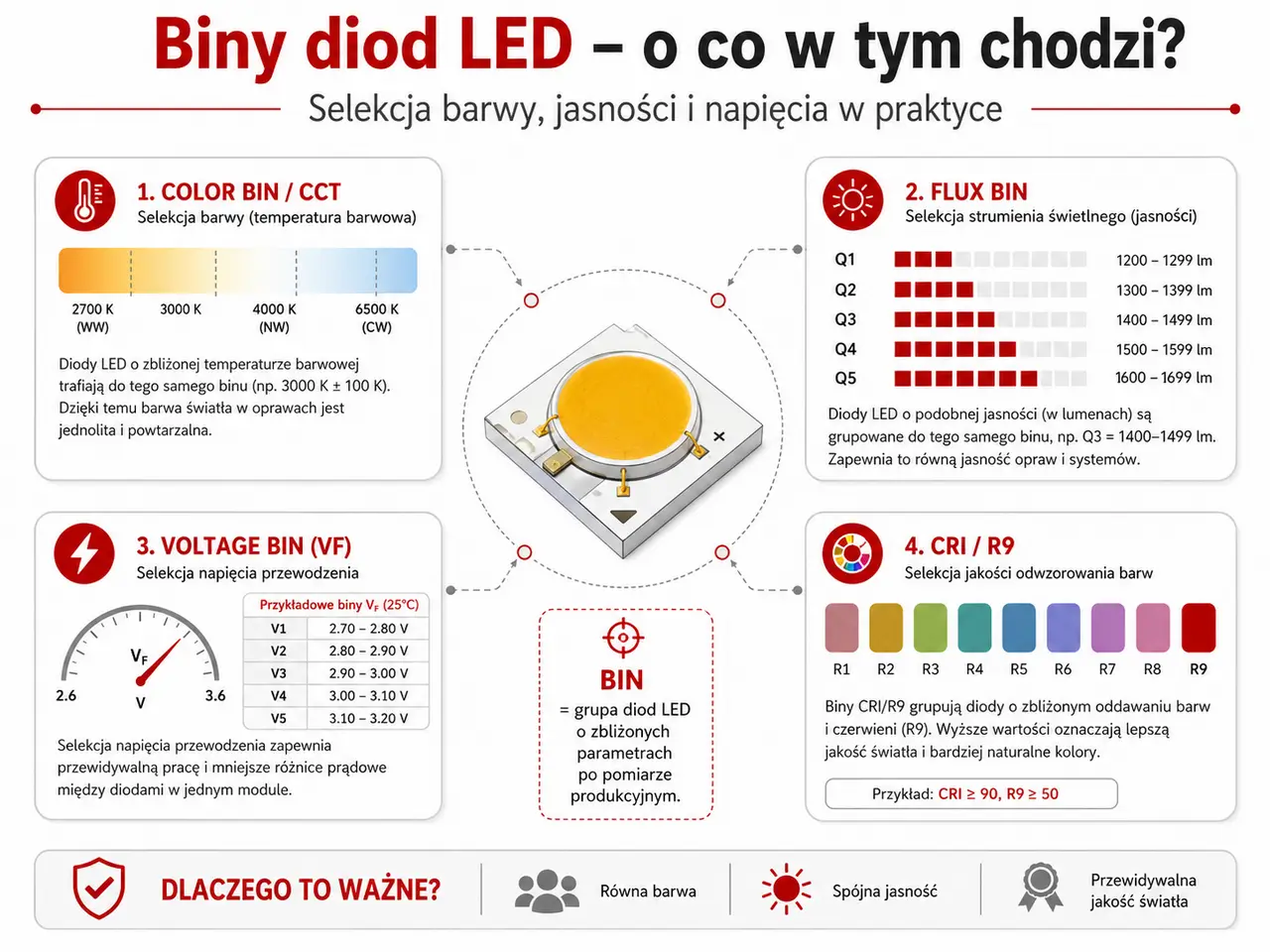

Biny diod LED to grupy selekcyjne, do których producenci przypisują diody po pomiarze ich rzeczywistych parametrów. W praktyce oznacza to, że dwie diody LED opisane jako 3000K, 4000K albo 6500K mogą nie świecić identycznie, jeżeli pochodzą z innych binów barwy, jasności lub napięcia.

To zagadnienie ma duże znaczenie przy produkcji taśm LED, modułów LED, opraw liniowych, lamp technicznych, opraw architektonicznych i profesjonalnych źródeł światła. Binning decyduje o tym, czy światło będzie równe, powtarzalne i spójne wizualnie w całej instalacji.

Dlaczego diody LED trzeba sortować na biny?

Dioda LED jest elementem półprzewodnikowym. W procesie produkcji nawet bardzo zaawansowane linie technologiczne nie dają dwóch idealnie takich samych struktur. Różnice mogą być niewielkie, ale w oświetleniu są widoczne, szczególnie wtedy, gdy kilka lub kilkadziesiąt punktów świetlnych pracuje obok siebie.

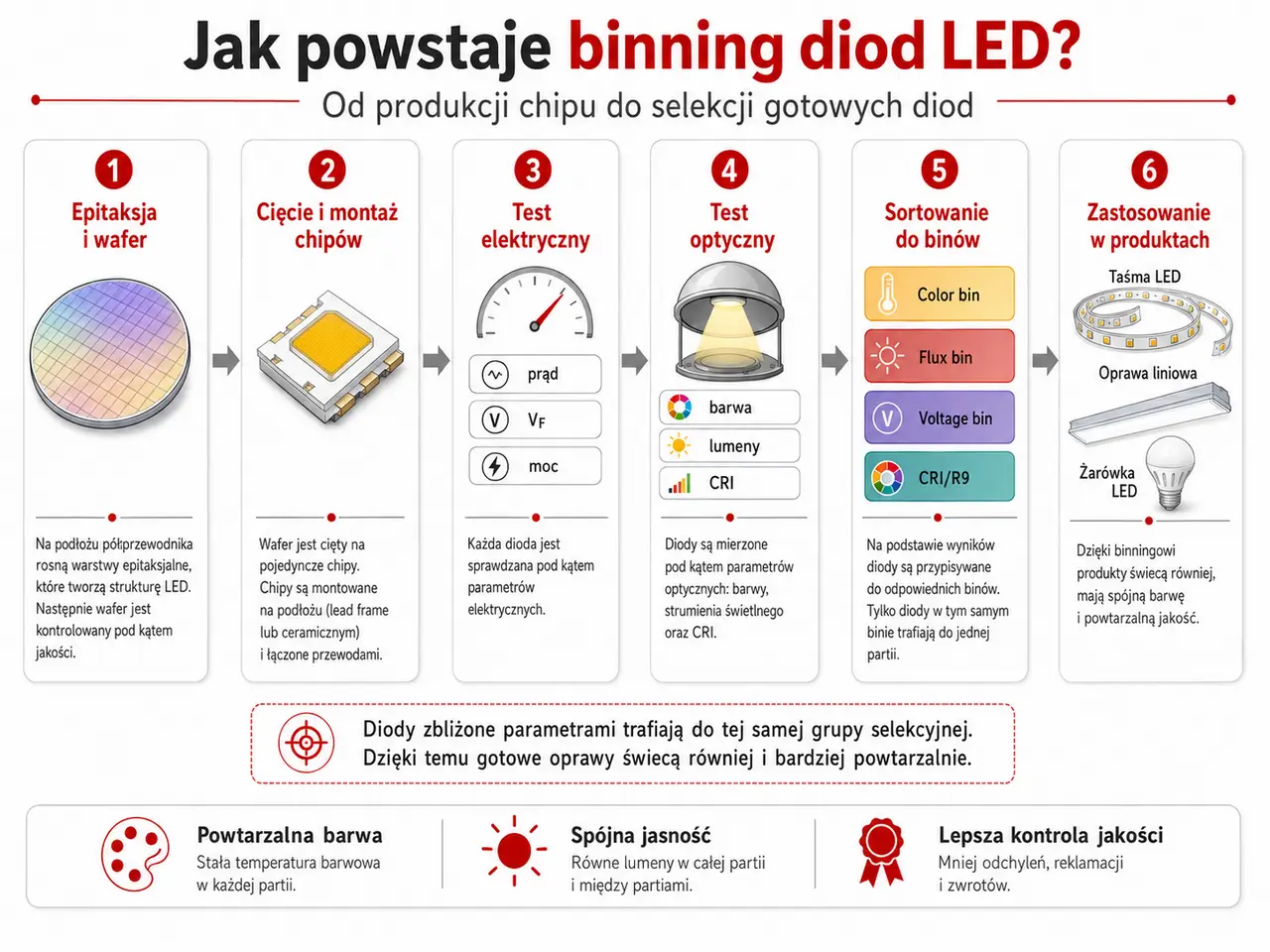

Producent po wytworzeniu diod mierzy ich parametry i dzieli je na grupy. Dzięki temu projektant, producent oprawy lub wykonawca może dobrać LED-y o zbliżonej jasności i barwie. Bez binowania jedna oprawa mogłaby świecić lekko cieplej, druga chłodniej, a trzecia mieć inną jasność mimo identycznej nazwy produktu.

Jakie parametry diody LED są binowane?

W zależności od producenta i typu diody LED można spotkać różne rodzaje binów. Najczęściej dotyczą one barwy światła, jasności, napięcia przewodzenia oraz parametrów oddawania barw.

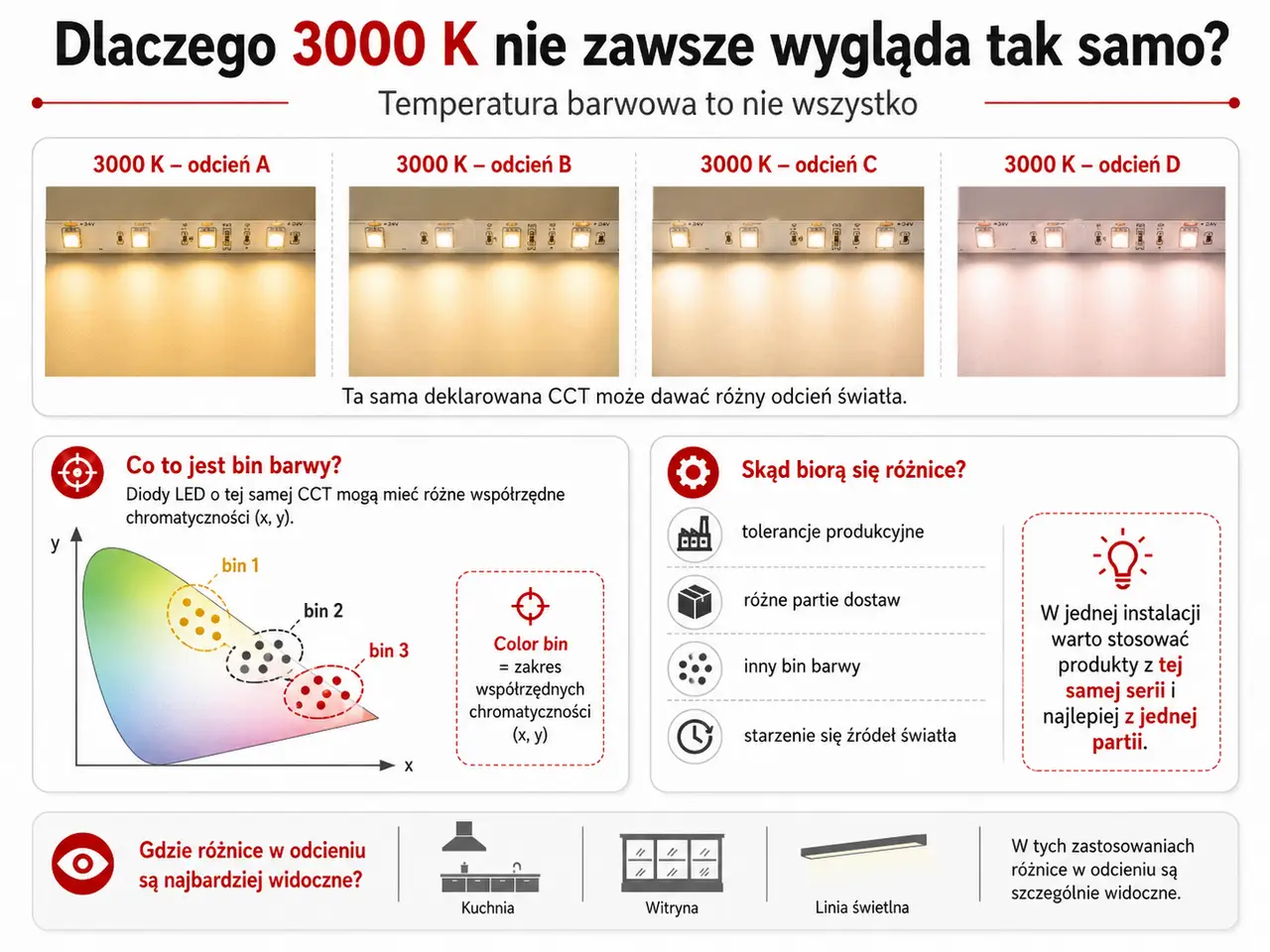

Dlaczego ta sama barwa 3000K może wyglądać inaczej?

Temperatura barwowa, np. 3000K lub 4000K, jest dużym uproszczeniem. W praktyce dioda LED ma konkretne współrzędne chromatyczności na wykresie CIE. Dwie diody mogą mieć tę samą deklarowaną temperaturę barwową, ale jedna będzie wyglądała bardziej neutralnie, druga lekko żółto, trzecia różowo, a kolejna zielonkawo.

Dlatego profesjonalni producenci nie opisują diod wyłącznie przez CCT. Stosują również biny chromatyczności oraz selekcję MacAdam, określaną często jako SDCM. Im niższy SDCM, tym mniejszy rozrzut barwy między diodami.

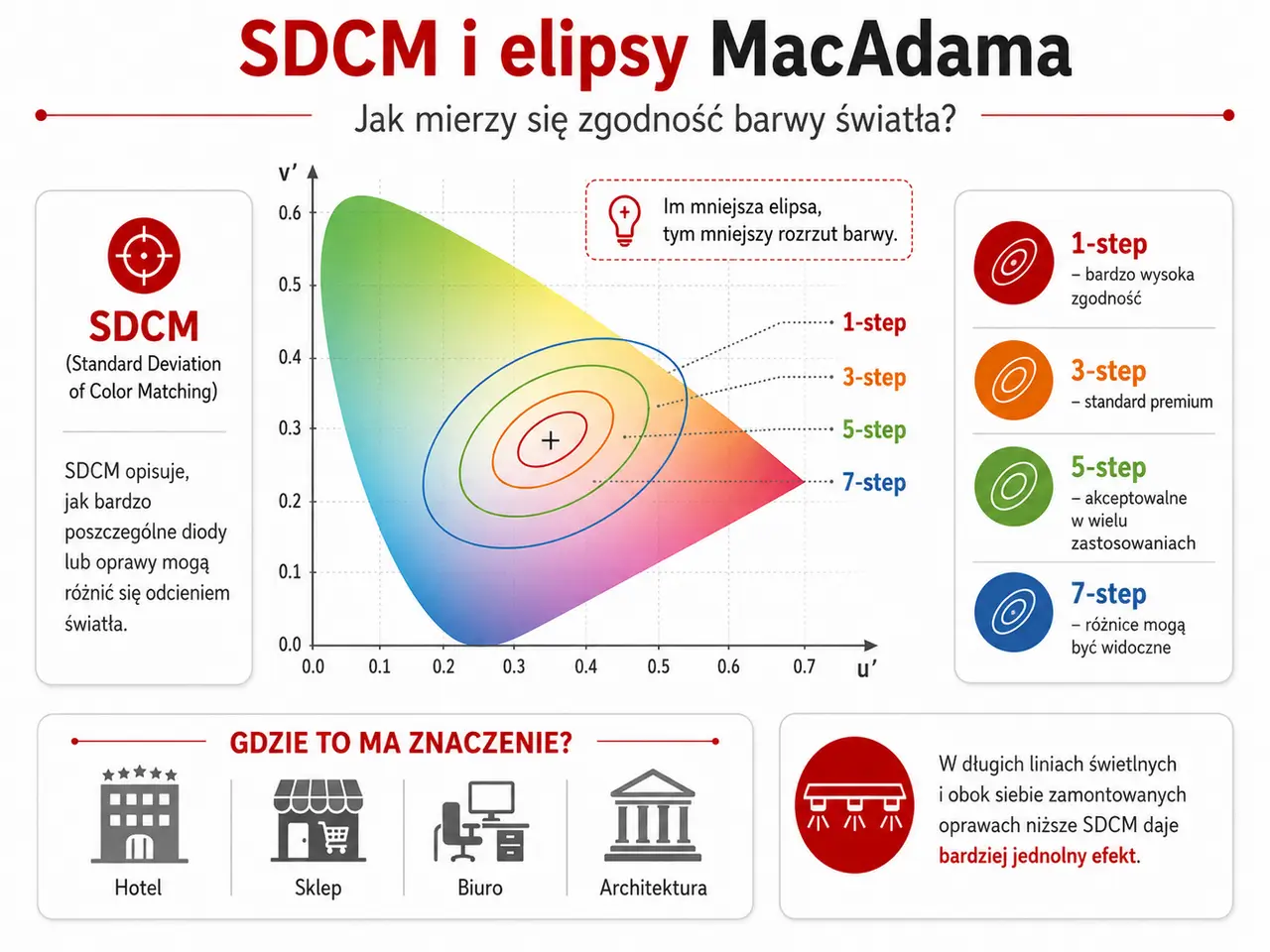

Czym jest MacAdam i SDCM?

SDCM, czyli Standard Deviation of Color Matching, opisuje tolerancję zgodności barwy światła. W praktyce najczęściej mówi się o elipsach MacAdama. To obszary na wykresie barw, w których różnica odcienia jest mniejsza lub większa dla ludzkiego oka.

• 1-step MacAdam – bardzo precyzyjna selekcja, stosowana w wymagających aplikacjach.
• 2-step MacAdam – bardzo dobra zgodność barwy, stosowana w oświetleniu profesjonalnym.
• 3-step MacAdam – dobra selekcja do większości instalacji architektonicznych i komercyjnych.
• 5-step MacAdam – akceptowalna w mniej wymagających zastosowaniach.
• 7-step MacAdam – większy rozrzut barwy, różnice mogą być już łatwiej zauważalne.

W oświetleniu domowym różnice często są ignorowane, ale w długich liniach świetlnych, witrynach, hotelach, sklepach, restauracjach i projektach architektonicznych SDCM ma duże znaczenie. Im dłuższa i bardziej widoczna instalacja, tym bardziej opłaca się stosować produkty z dobrą selekcją barwy.

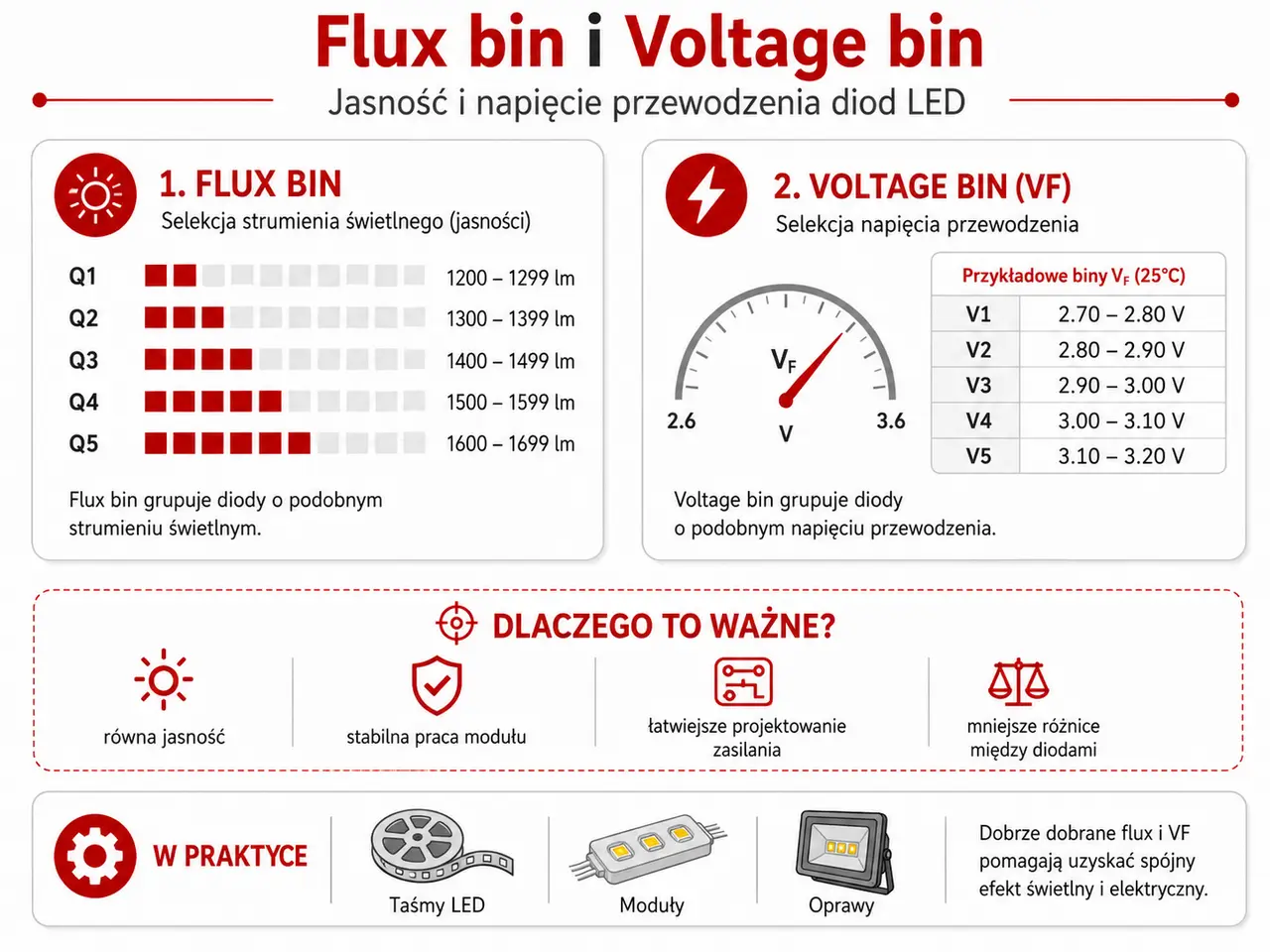

Flux bin, czyli dlaczego diody mają różną jasność

Flux bin określa zakres strumienia świetlnego diody LED. Nawet jeśli diody pochodzą z tej samej serii, jedna może emitować nieco więcej światła, a druga mniej. Producent dzieli je wtedy na grupy jasności.

W pojedynczej lampce różnica może być trudna do zauważenia. Problem pojawia się przy większej liczbie diod. W taśmach LED, modułach liniowych, panelach i oprawach wielopunktowych nierówny dobór flux binów może powodować efekt „łat” świetlnych, czyli miejsc jaśniejszych i ciemniejszych.

Voltage bin, czyli ukryty parametr ważny dla elektroniki

Voltage bin oznacza zakres napięcia przewodzenia diody LED. Ten parametr jest mniej widoczny dla użytkownika końcowego, ale bardzo ważny dla producenta modułu LED lub oprawy. Diody o różnych napięciach przewodzenia mogą inaczej obciążać układ zasilający, szczególnie przy połączeniach równoległych lub mieszanych.

W profesjonalnych projektach LED nie wystarczy dobrać diody tylko po barwie i jasności. Trzeba również uwzględnić prąd, napięcie przewodzenia, temperaturę pracy, odprowadzanie ciepła oraz tolerancje pomiarowe producenta.

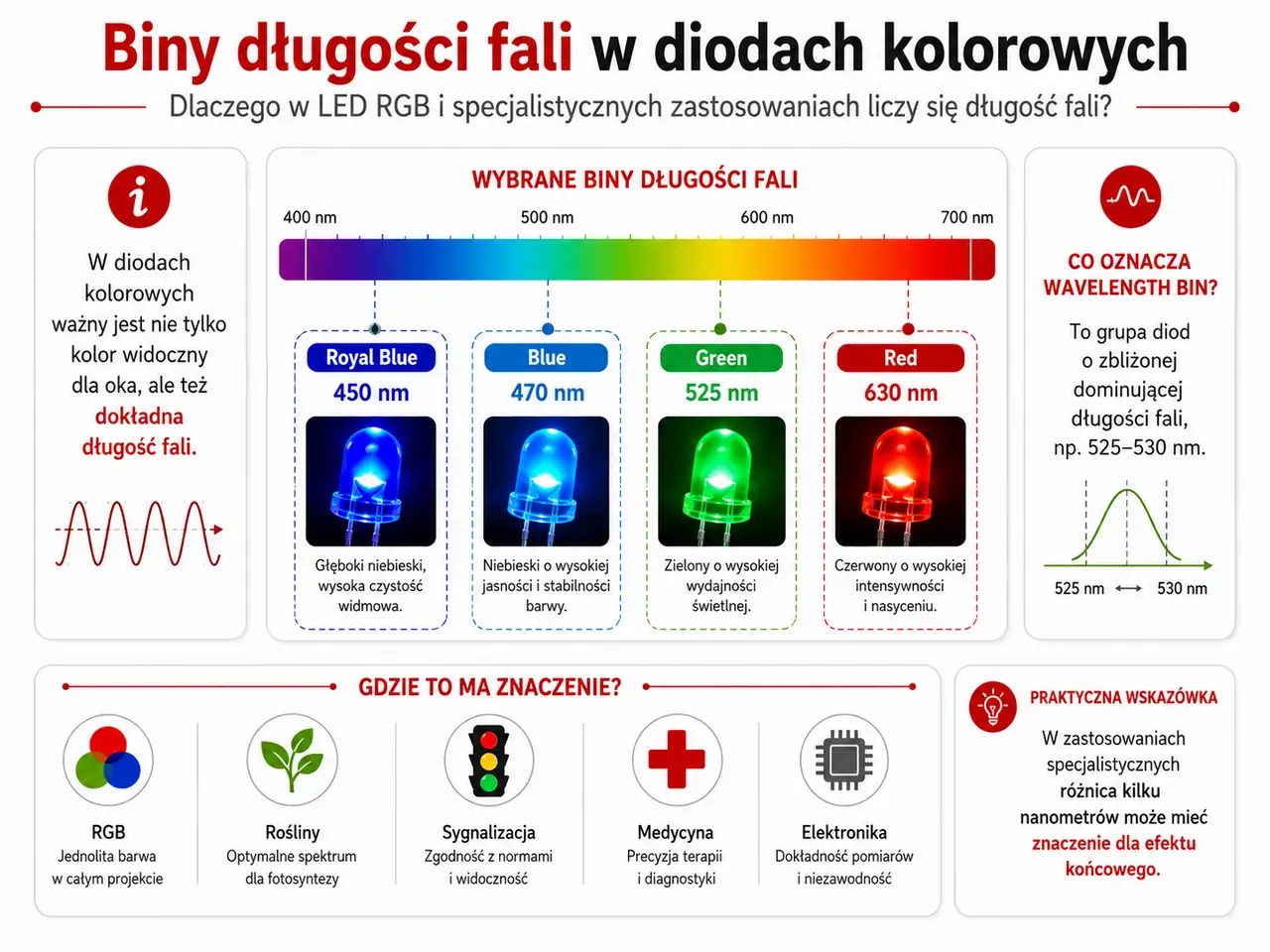

Biny długości fali w diodach kolorowych

W przypadku diod kolorowych, np. czerwonych, niebieskich, zielonych, bursztynowych lub royal blue, bardzo ważny jest bin długości fali. Dwie diody czerwone mogą wyglądać podobnie, ale mieć inny pik widmowy. W zwykłej dekoracji różnica może nie mieć większego znaczenia, ale w zastosowaniach technicznych jest kluczowa.

Dotyczy to między innymi oświetlenia roślin, medycyny, fototerapii, sygnalizacji, elektroniki pomiarowej i systemów RGB. W takich zastosowaniach pytanie nie brzmi tylko „jaki kolor?”, ale również „jaka długość fali?”.

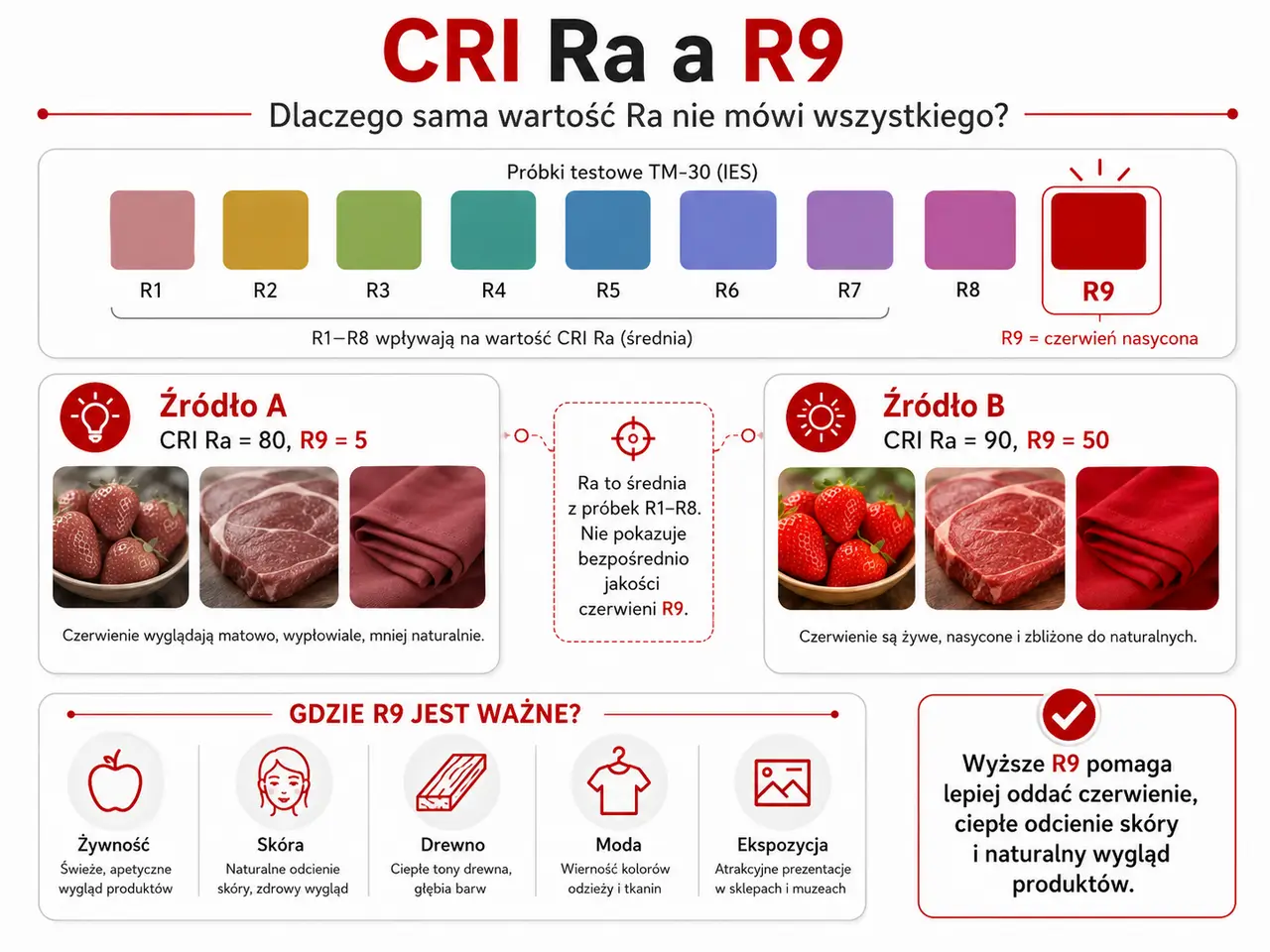

CRI, R9 i błąd prostego porównywania Ra

W artykułach o oświetleniu często pojawia się parametr CRI Ra. Jest przydatny, ale nie mówi wszystkiego. Ra jest średnią z próbek R1–R8, czyli z kolorów o stosunkowo małym nasyceniu. Nie obejmuje bezpośrednio próbki R9, która odpowiada za mocną czerwień.

To ważne, ponieważ dwa źródła światła mogą mieć podobne Ra, ale zupełnie inaczej pokazywać czerwień, skórę, jedzenie, drewno, ubrania lub elementy wyposażenia wnętrz. Dlatego przy lepszych produktach warto sprawdzać nie tylko CRI Ra, ale również R9, a w bardziej wymagających projektach także TM-30, Rf i Rg.

Co oznaczają biny dla taśm LED?

W taśmach LED binning ma bardzo duże znaczenie, ponieważ na jednym odcinku znajduje się wiele diod. Jeżeli producent stosuje diody z szerokiego zakresu binów, instalacja może świecić nierówno. Różnice najłatwiej zauważyć na długich odcinkach, pod szafkami kuchennymi, w profilach LED, w liniach sufitowych oraz w oświetleniu ekspozycyjnym.

Dlatego przy rozbudowanych instalacjach warto kupować taśmy LED z jednej partii, nie mieszać przypadkowych dostaw i unikać łączenia odcinków różnych producentów w jednej linii świetlnej. To szczególnie ważne przy barwach 2700K, 3000K i 4000K, gdzie oko bardzo łatwo wychwytuje różnice odcienia.

Co oznaczają biny dla opraw LED?

W gotowych oprawach LED użytkownik zwykle nie widzi informacji o binach zastosowanych diod. Odpowiedzialność za selekcję spoczywa na producencie oprawy. Im wyższa jakość produktu, tym większa kontrola nad powtarzalnością barwy, jasności i trwałości.

Problem może pojawić się przy wymianie pojedynczej oprawy po kilku latach. Nawet jeśli kupimy oprawę o tej samej mocy i tej samej deklarowanej barwie, nowy egzemplarz może wyglądać inaczej niż starsze oprawy w pomieszczeniu. Powodem może być inny bin diod, inna partia, zmiana konstrukcji LED lub naturalne starzenie się wcześniej zamontowanych źródeł.

Jak czytać oznaczenia producentów LED?

Producenci stosują różne nazwy: bin, rank, group, kit, color bin, flux bin, brightness group, voltage group lub chromaticity group. Sens jest podobny: chodzi o określenie realnego zakresu parametrów elementu LED.

W kartach katalogowych warto szukać informacji takich jak:

• luminous flux bin – grupa strumienia świetlnego,
• brightness group – grupa jasności,
• chromaticity bin – grupa barwy na wykresie chromatyczności,
• MacAdam / SDCM – tolerancja zgodności barwy,
• forward voltage bin – grupa napięcia przewodzenia,
• dominant wavelength bin – grupa długości fali dla diod kolorowych,
• CRI rank / R9 – grupa oddawania barw.

Najczęstszy błąd: porównywanie tylko mocy i kelwinów

W praktyce wiele osób porównuje produkty LED tylko po mocy, napięciu i temperaturze barwowej. To za mało. Dwie taśmy LED 10 W/m 3000K mogą świecić zupełnie inaczej, jeżeli mają inne diody, inny bin barwy, inny CRI, inną skuteczność świetlną, inne PCB i inne warunki chłodzenia.

Podobnie dwie oprawy 4000K mogą wyglądać inaczej, jeśli jedna ma selekcję 3 SDCM, a druga szeroki zakres tolerancji barwy. W sklepie internetowym różnica może nie być oczywista, ale po montażu w jednym pomieszczeniu staje się widoczna.

Praktyczne zasady wyboru produktów LED

• Do jednej instalacji kupuj produkty z tej samej serii i najlepiej z jednej partii.
• Przy długich liniach świetlnych zwracaj uwagę na powtarzalność barwy i jakość diod.
• Nie oceniaj światła wyłącznie po wartości 3000K, 4000K lub 6500K.
• Do wnętrz mieszkalnych, handlowych i ekspozycyjnych wybieraj produkty z dobrym CRI i możliwie wysokim R9.
• Przy projektach architektonicznych preferuj niższe SDCM, np. 3-step lub lepsze.
• Przy modułach i diodach mocy sprawdzaj również napięcie przewodzenia, prąd pracy i chłodzenie.
• Przy diodach kolorowych zwracaj uwagę na długość fali, nie tylko nazwę koloru.

Dlaczego binning jest ważny dla trwałości i jakości światła?

Binning sam w sobie nie zastępuje dobrego projektu termicznego ani poprawnego zasilania. Nawet dobrze dobrane diody LED mogą szybko tracić parametry, jeśli pracują w zbyt wysokiej temperaturze, z niewłaściwym prądem lub bez odpowiedniego odprowadzania ciepła.

Jednak selekcja binów pomaga uzyskać powtarzalny efekt początkowy: zbliżoną jasność, podobny odcień, stabilniejszą pracę elektryczną i lepszą przewidywalność produktu. Dlatego profesjonalni producenci LED opisują nie tylko typ diody, ale również grupy selekcyjne, tolerancje pomiarowe i warunki testowe.

Podsumowanie

Biny diod LED są jednym z kluczowych elementów jakości oświetlenia LED. To dzięki nim producent może kontrolować powtarzalność barwy, jasności, napięcia przewodzenia i parametrów oddawania barw. Dla użytkownika końcowego oznacza to bardziej równomierne światło, mniejsze ryzyko różnic odcienia i lepszy efekt wizualny po montażu.

Jeżeli wybierasz taśmy LED, moduły, oprawy liniowe, diody mocy lub źródła światła do większej instalacji, nie warto patrzeć wyłącznie na moc i kelwiny. W profesjonalnym oświetleniu liczy się także selekcja diod, SDCM, CRI, R9, jakość zasilania i chłodzenie. Dopiero suma tych parametrów decyduje o tym, czy instalacja LED będzie wyglądała dobrze nie tylko na początku, ale również po dłuższym czasie użytkowania.
