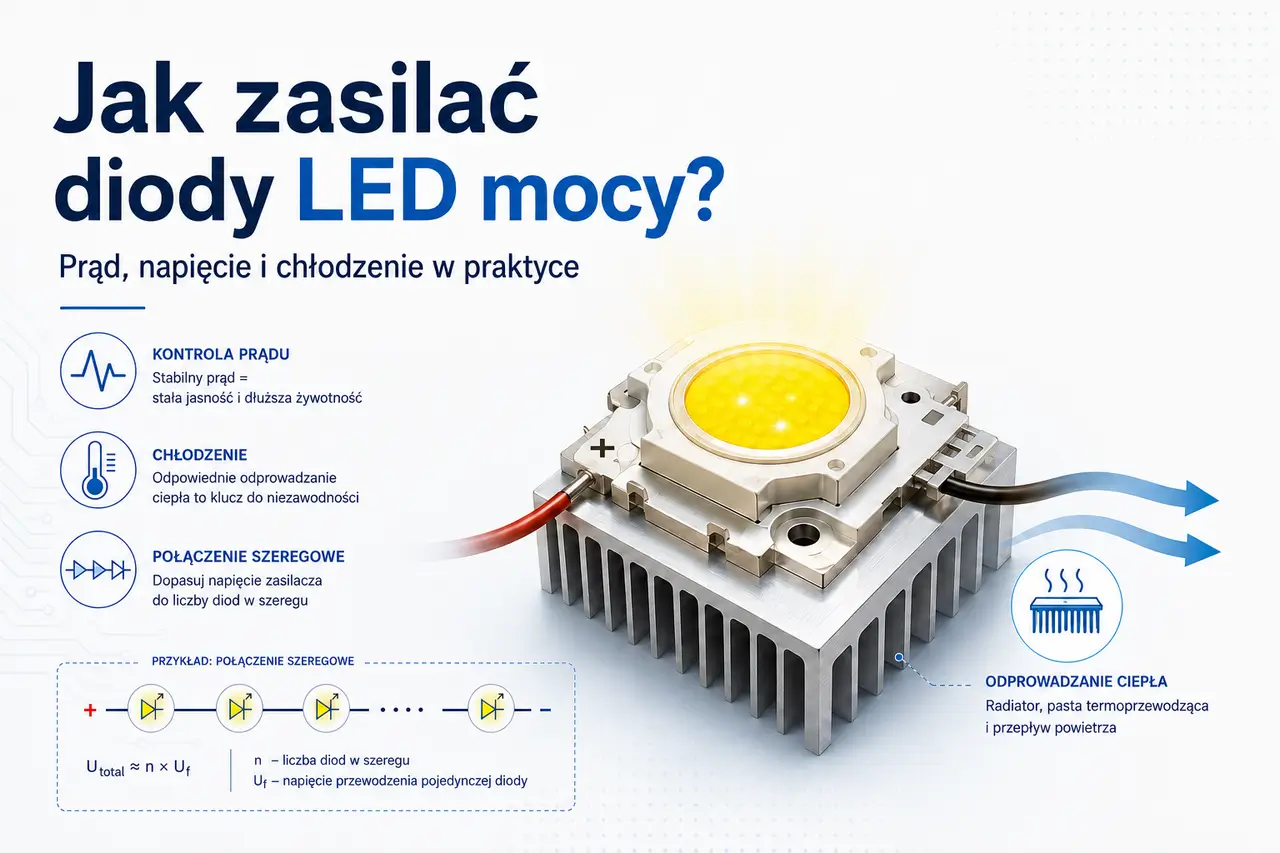

Jak zasilać diody LED mocy? Prąd, napięcie i chłodzenie w praktyce

Diody LED mocy należy zasilać przede wszystkim stabilizowanym prądem, a nie samym napięciem. To jedna z najważniejszych zasad przy projektowaniu i montażu źródeł światła LED o większej mocy. Zbyt duży prąd, zbyt wysoka temperatura złącza lub źle dobrany zasilacz mogą skrócić żywotność diody, obniżyć jej jasność, zmienić barwę światła, a w skrajnych przypadkach doprowadzić do jej uszkodzenia.

W tym artykule wyjaśniamy, jak zasilać diody LED mocy w praktyce. Nie skupiamy się na konkretnych układach scalonych ani pojedynczych sterownikach, lecz na samym zjawisku: zależności pomiędzy prądem, napięciem przewodzenia, temperaturą, chłodzeniem i trwałością diody LED.

Czym jest dioda LED mocy?

Dioda LED mocy to półprzewodnikowe źródło światła przystosowane do pracy z większym prądem i większą mocą niż klasyczne diody sygnalizacyjne. W praktyce mogą to być pojedyncze emitery LED 1 W, 3 W, 5 W, 10 W, moduły COB, diody na podłożu aluminiowym MCPCB, a także specjalistyczne diody do oświetlenia technicznego, roślinnego, przemysłowego, architektonicznego lub samochodowego.

W odróżnieniu od zwykłej małej diody sygnalizacyjnej, dioda LED mocy wytwarza dużą ilość światła, ale jednocześnie wydziela dużo ciepła. To ciepło powstaje w strukturze półprzewodnikowej, czyli w tak zwanym złączu LED. Jeżeli nie zostanie skutecznie odprowadzone, temperatura złącza rośnie, a wraz z nią pogarszają się parametry diody.

Najważniejsza różnica polega więc nie tylko na większej jasności. Dioda LED mocy jest elementem, który wymaga świadomego zasilania, kontroli prądu i zaprojektowanego chłodzenia.

Dlaczego w diodach LED mocy najważniejszy jest prąd?

Dioda LED nie zachowuje się jak klasyczna żarówka. Żarówka ma włókno o stosunkowo dużej rezystancji i można ją zasilać określonym napięciem. Dioda LED ma charakterystykę półprzewodnikową. Po przekroczeniu napięcia przewodzenia zaczyna przewodzić, a niewielka zmiana napięcia może spowodować dużą zmianę prądu.

To oznacza, że podłączenie diody LED mocy bezpośrednio do zasilacza napięciowego, na przykład 12 V lub 24 V, jest błędem, jeżeli dioda nie ma własnego układu ograniczającego prąd. Dioda może wtedy pobrać zbyt duży prąd, przegrzać się i ulec uszkodzeniu.

W praktyce jasność świecenia diody LED zależy głównie od prądu płynącego przez jej strukturę. Im większy prąd, tym większy strumień świetlny, ale tylko do pewnej granicy. Po jej przekroczeniu rosną straty cieplne, spada sprawność, wzrasta temperatura i skraca się żywotność diody.

Napięcie przewodzenia Vf – co naprawdę oznacza?

W karcie katalogowej diody LED często znajdziemy parametr Vf, czyli napięcie przewodzenia. Dla pojedynczych diod mocy może ono wynosić przykładowo około 2–3 V dla diod czerwonych, bursztynowych lub podczerwonych oraz około 3–4 V dla wielu diod białych, niebieskich i zielonych. W modułach COB lub w gotowych zespołach LED napięcie może być znacznie wyższe, ponieważ w środku znajduje się wiele struktur połączonych szeregowo i równolegle.

Vf nie jest jednak sztywną wartością. Zależy od kilku czynników:

• prądu pracy,
• temperatury złącza,
• koloru diody i technologii półprzewodnika,
• tolerancji produkcyjnej, czyli tak zwanego binowania,
• konkretnej serii i konstrukcji diody LED.

Wraz ze wzrostem temperatury napięcie przewodzenia diody zwykle spada. Jeżeli dioda byłaby zasilana ze źródła napięciowego bez ograniczenia prądu, spadek napięcia przewodzenia może spowodować wzrost prądu. Większy prąd oznacza więcej ciepła, a więcej ciepła powoduje dalszą zmianę parametrów. Właśnie dlatego w diodach LED mocy tak ważna jest stabilizacja prądu.

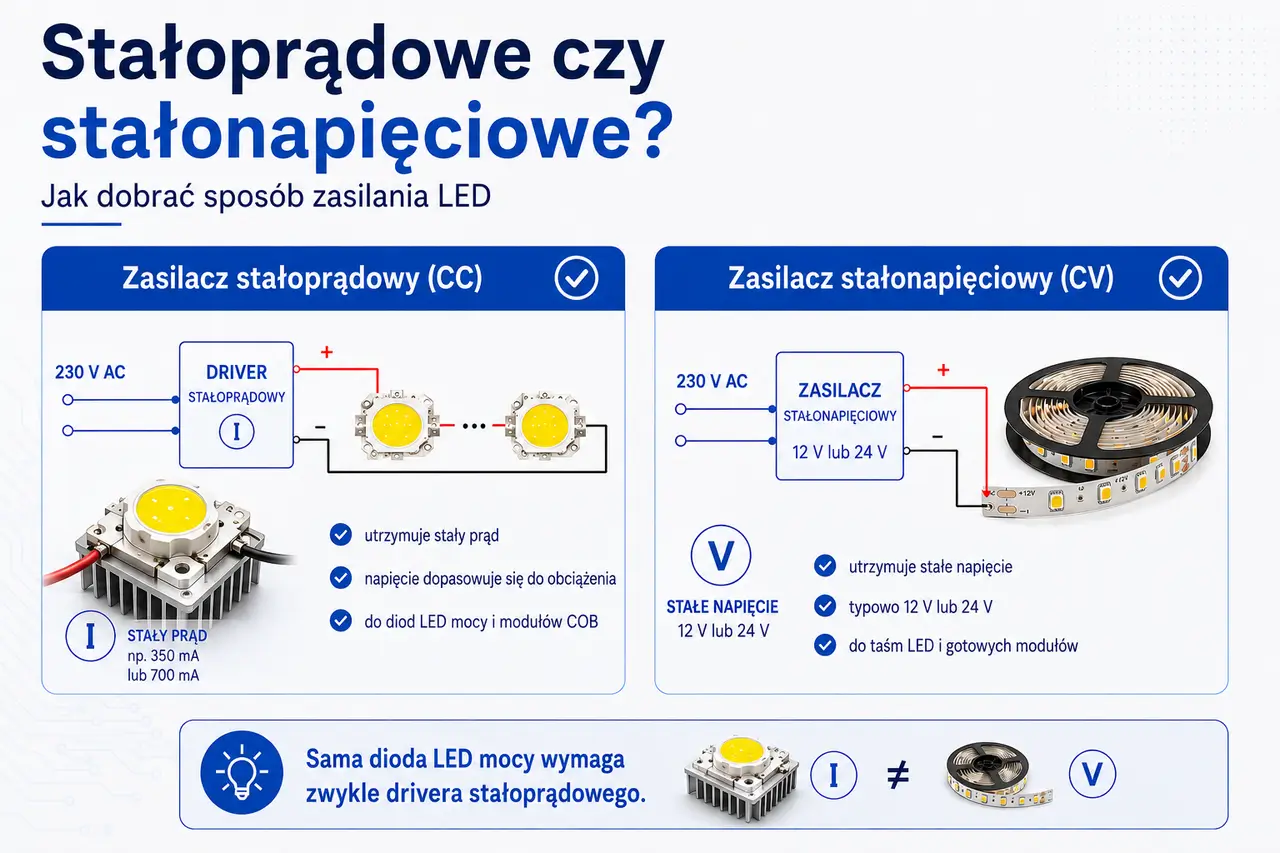

Zasilacz napięciowy czy prądowy?

W oświetleniu LED spotykamy dwa główne typy zasilania: zasilacze stałonapięciowe oraz zasilacze stałoprądowe. Oba rozwiązania są poprawne, ale stosuje się je do innych produktów.

Jeżeli mamy gotową taśmę LED 12 V lub 24 V, stosujemy zasilacz stałonapięciowy, ponieważ taśma ma już rezystory lub układy ograniczające prąd. Jeżeli mamy samą diodę LED mocy, moduł COB albo kilka diod połączonych szeregowo, potrzebny jest driver stałoprądowy.

Driver stałoprądowy działa inaczej niż zwykły zasilacz. Jego zadaniem jest utrzymanie zadanego prądu, na przykład 700 mA. Napięcie na wyjściu zmienia się automatycznie w takim zakresie, aby przez diody płynął właściwy prąd. Dlatego przy doborze drivera trzeba sprawdzić nie tylko prąd, ale też zakres napięcia wyjściowego.

Jak dobrać driver do diody LED mocy?

Dobór drivera LED mocy można sprowadzić do kilku kroków. Najpierw trzeba sprawdzić kartę katalogową diody lub modułu LED. Interesują nas przede wszystkim: prąd znamionowy, napięcie przewodzenia, maksymalny prąd, dopuszczalna temperatura złącza, rezystancja termiczna oraz sposób montażu.

Krok 1: ustal prąd pracy. Jeżeli dioda ma prąd nominalny 700 mA, driver powinien dostarczać właśnie taki prąd lub niższy, jeżeli zależy nam na większej trwałości i niższej temperaturze. Nie warto traktować maksymalnego prądu katalogowego jako zalecanego prądu do codziennej pracy. Maksimum to granica techniczna, a nie zawsze optymalny punkt pracy.

Krok 2: policz napięcie całego łańcucha LED. Jeżeli łączymy trzy diody szeregowo, a każda ma napięcie przewodzenia około 3,2 V, cały łańcuch będzie potrzebował około 9,6 V. Trzeba jednak uwzględnić tolerancję produkcyjną i temperaturę. Driver powinien mieć taki zakres napięcia wyjściowego, aby obejmował realne napięcie pracy całego zestawu.

Krok 3: sprawdź moc. Moc elektryczną można oszacować ze wzoru:

Przykład: jeżeli łańcuch diod pracuje przy napięciu 18 V i prądzie 700 mA, moc wyniesie około 12,6 W. Driver powinien być dobrany z odpowiednim zapasem i pracować w swoim zalecanym zakresie obciążenia.

Krok 4: uwzględnij chłodzenie. Nawet idealnie dobrany driver nie uratuje diody, jeżeli nie będzie ona miała dobrego odprowadzenia ciepła. W diodach LED mocy zasilanie i chłodzenie są ze sobą nierozerwalnie połączone.

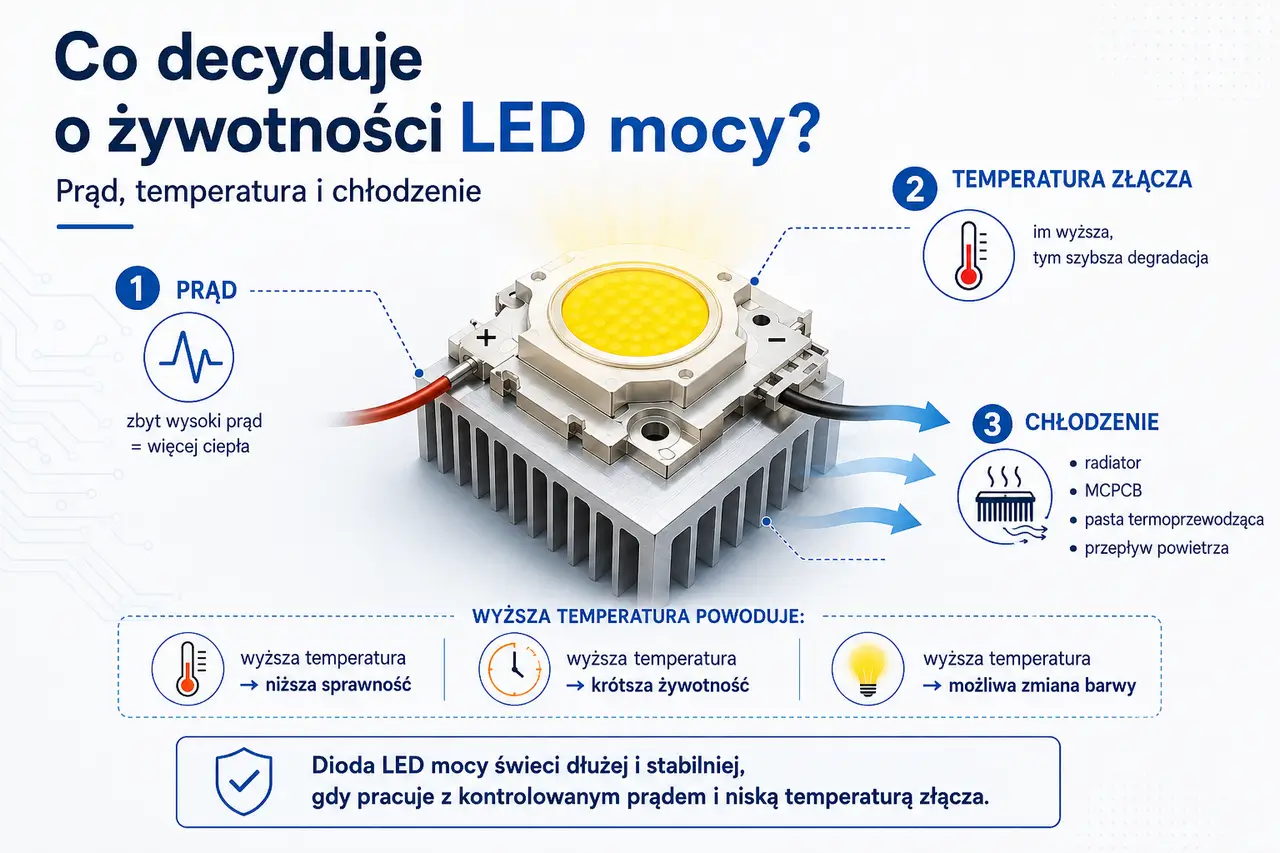

Dlaczego chłodzenie jest tak ważne?

Dioda LED jest źródłem światła, ale nie cała energia elektryczna zamienia się w światło. Część energii zamienia się w ciepło. Im większa moc diody, tym poważniejszy staje się temat odprowadzania ciepła.

Najważniejsza temperatura nie występuje na radiatorze ani na obudowie, lecz w złączu półprzewodnikowym diody. To tam powstaje światło i ciepło. Jeżeli temperatura złącza jest zbyt wysoka, pojawiają się typowe problemy:

• spadek jasności,
• szybsza degradacja strumienia świetlnego,
• zmiana barwy światła,
• pogorszenie skuteczności świetlnej,
• większe ryzyko uszkodzenia struktury LED,
• krótsza żywotność całej oprawy.

Droga ciepła w typowej diodzie mocy wygląda następująco:

1. złącze LED,
2. podłoże diody,
3. płytka MCPCB lub inne podłoże termiczne,
4. warstwa pasty, kleju lub podkładki termoprzewodzącej,
5. radiator, profil aluminiowy lub obudowa,
6. powietrze otoczenia.

Każdy słaby punkt na tej drodze pogarsza chłodzenie. Może to być za mały radiator, brak pasty termoprzewodzącej, zbyt gruba warstwa kleju, źle dociśnięty moduł, zamknięta obudowa bez wentylacji albo praca w wysokiej temperaturze otoczenia.

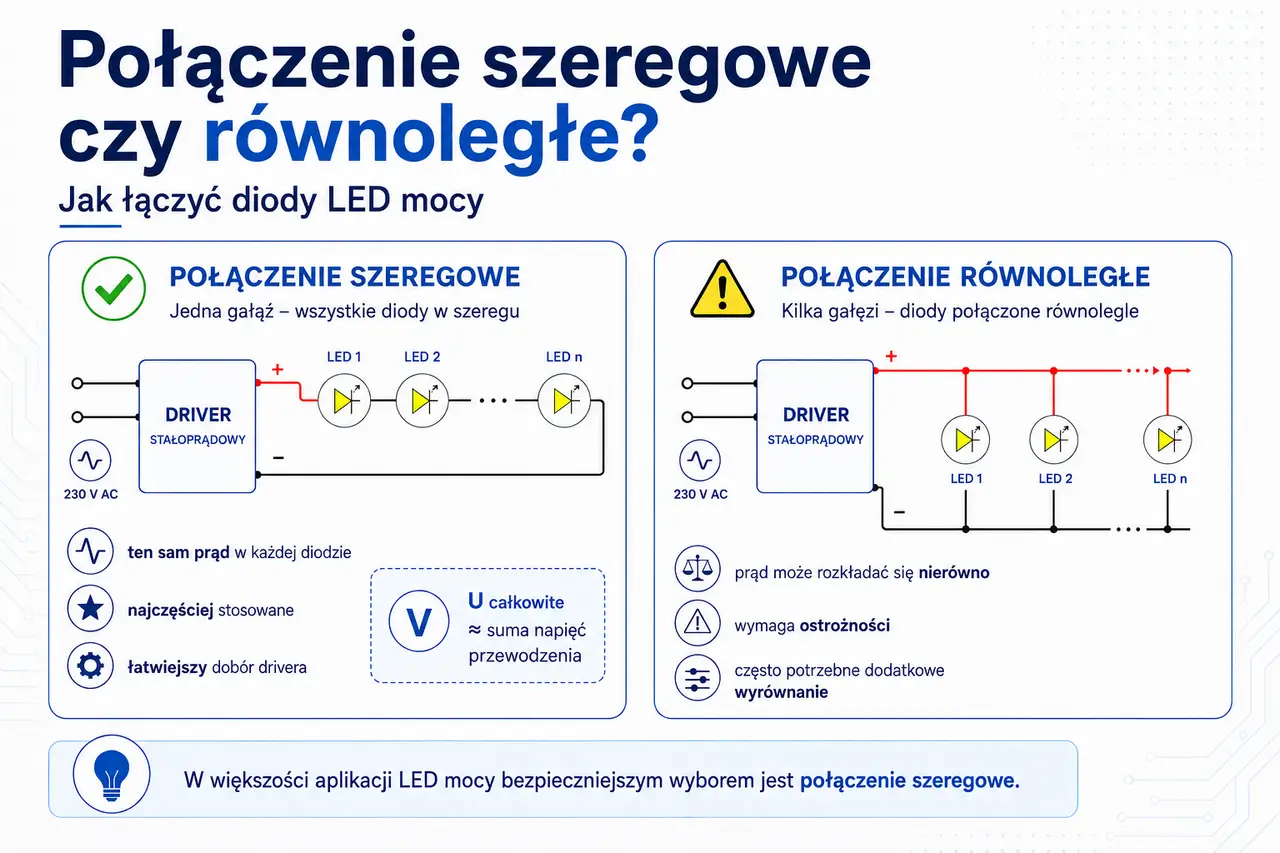

Połączenie szeregowe i równoległe diod LED mocy

Diody LED mocy najczęściej łączy się szeregowo. W połączeniu szeregowym przez wszystkie diody płynie ten sam prąd. To duża zaleta, ponieważ driver stałoprądowy może kontrolować jeden wspólny prąd całego łańcucha.

Przykład: jeżeli połączymy szeregowo 6 diod LED o prądzie 700 mA, to przez każdą z nich płynie 700 mA. Napięcia przewodzenia poszczególnych diod sumują się, ale prąd jest wspólny. Właśnie dlatego połączenie szeregowe jest najczęściej stosowane w modułach, oprawach i profesjonalnych układach LED mocy.

Połączenie równoległe jest trudniejsze. Jeżeli dwie diody lub dwa łańcuchy LED są podłączone równolegle do jednego źródła prądowego, prąd nie musi rozłożyć się równo. Jeden łańcuch może pobrać więcej prądu, mocniej się nagrzać, a przez to pobierać jeszcze więcej. To może prowadzić do nierównomiernej pracy i szybszego zużycia jednej gałęzi.

Połączenia równoległe są możliwe, ale wymagają dodatkowych środków: rezystorów wyrównawczych, osobnych driverów dla gałęzi, selekcji diod lub odpowiednio zaprojektowanego modułu. W gotowych produktach LED producent bierze to na siebie. Przy samodzielnym projektowaniu trzeba zachować ostrożność.

Czy można zasilać diody LED mocy przez rezystor?

Rezystor ograniczający prąd jest najprostszym sposobem zasilania diody LED. Działa dobrze w prostych układach sygnalizacyjnych i przy małych prądach. W diodach LED mocy jest to jednak rozwiązanie ograniczone.

Dlaczego? Rezystor zamienia część energii w ciepło, obniża sprawność układu i nie stabilizuje prądu tak dobrze jak driver. Gdy zmienia się napięcie zasilania, temperatura lub napięcie przewodzenia diody, zmienia się również prąd. Przy małych diodach jest to często akceptowalne. Przy diodach mocy może prowadzić do strat, przegrzewania i niestabilnej pracy.

Rezystor może być używany jako element pomocniczy, na przykład do wyrównania prądów w gałęziach równoległych, ale nie powinien zastępować poprawnie dobranego drivera stałoprądowego w profesjonalnym zasilaniu diod LED mocy.

Ściemnianie diod LED mocy: PWM i redukcja prądu

Diody LED mocy można ściemniać na dwa główne sposoby. Pierwszy to PWM, czyli szybkie włączanie i wyłączanie diody z regulowanym wypełnieniem impulsu. Drugi to analogowa redukcja prądu, czyli zmniejszanie prądu płynącego przez diodę.

Przy PWM dioda w krótkich impulsach pracuje zwykle z nominalnym prądem, ale przez część czasu jest wyłączona. Oko ludzkie widzi średnią jasność. Jeżeli częstotliwość i sterowanie są dobrane poprawnie, można uzyskać szeroki zakres ściemniania i dobrą stabilność barwy. Słabe sterowanie PWM może jednak powodować migotanie, zakłócenia lub problemy przy nagrywaniu kamerą.

Przy redukcji prądu dioda świeci ciągle, ale słabiej, ponieważ płynie przez nią mniejszy prąd. To rozwiązanie może być prostsze i ciche elektrycznie, ale w niektórych diodach przy zmianie prądu może lekko zmieniać się barwa lub skuteczność świetlna.

W praktyce dobór metody ściemniania zależy od zastosowania. Inne wymagania ma oświetlenie dekoracyjne, inne stanowisko pracy, inne oprawa przemysłowa, a jeszcze inne oświetlenie do nagrań wideo lub uprawy roślin.

Co oznacza sprawność zasilacza LED?

Sprawność zasilacza mówi, jaka część energii pobranej z sieci trafia do diod LED, a jaka zamienia się w ciepło w samym zasilaczu. Jeżeli zasilacz ma sprawność 90%, oznacza to, że około 90% energii trafia na wyjście, a około 10% jest tracone w postaci ciepła.

W diodach LED mocy sprawność ma znaczenie z dwóch powodów. Po pierwsze, wpływa na zużycie energii. Po drugie, wpływa na temperaturę układu. Zasilacz o niskiej sprawności będzie bardziej się nagrzewał, a w zamkniętej obudowie może dodatkowo podnosić temperaturę pracy całej oprawy.

W profesjonalnych zasilaczach LED spotyka się również takie funkcje jak zabezpieczenie przeciwzwarciowe, przeciążeniowe, termiczne, przeciwprzepięciowe, miękki start, korekcja współczynnika mocy PFC oraz możliwość sterowania 0–10 V, PWM, DALI lub innym systemem automatyki.

Dlaczego nie warto pracować na granicy parametrów?

W kartach katalogowych diod LED podawane są wartości maksymalne. Nie oznacza to jednak, że w typowej aplikacji należy projektować układ dokładnie na tej granicy. Maksymalny prąd, maksymalna temperatura złącza i maksymalna moc to wartości, których nie powinno się przekraczać. W praktyce lepiej przyjąć zapas.

Dioda LED mocy pracująca z niższym prądem i niższą temperaturą często świeci bardziej efektywnie. Może generować mniej ciepła, wolniej tracić strumień świetlny i zachowywać stabilniejsze parametry przez dłuższy czas. Dlatego w dobrze zaprojektowanych oprawach LED nie chodzi tylko o uzyskanie jak największej jasności z pojedynczej diody. Ważna jest równowaga pomiędzy jasnością, sprawnością, chłodzeniem i trwałością.

ESD i przepięcia – cichy wróg diod LED

Diody LED są elementami półprzewodnikowymi, dlatego mogą być wrażliwe na wyładowania elektrostatyczne ESD oraz krótkotrwałe przeciążenia elektryczne. Uszkodzenie nie zawsze jest widoczne od razu. Dioda może świecić po montażu, ale jej struktura może być już częściowo osłabiona, co po czasie objawi się spadkiem jasności, zmianą barwy albo całkowitą awarią.

Podczas montażu diod LED mocy warto stosować podstawowe środki ostrożności:

• pracować na stanowisku zabezpieczonym przed ESD,
• używać opaski antystatycznej lub uziemienia operatora,
• unikać dotykania struktur LED i soczewek palcami,
• nie podłączać diod pod napięciem, jeżeli driver nie jest do tego przystosowany,
• zachować prawidłową polaryzację,
• stosować zabezpieczenia przeciwprzepięciowe w instalacjach narażonych na przepięcia.

W gotowych oprawach część zabezpieczeń jest wbudowana w driver lub moduł LED. Przy samodzielnym montażu diod mocy trzeba jednak traktować ESD, przeciążenia i złą polaryzację jako realne ryzyko.

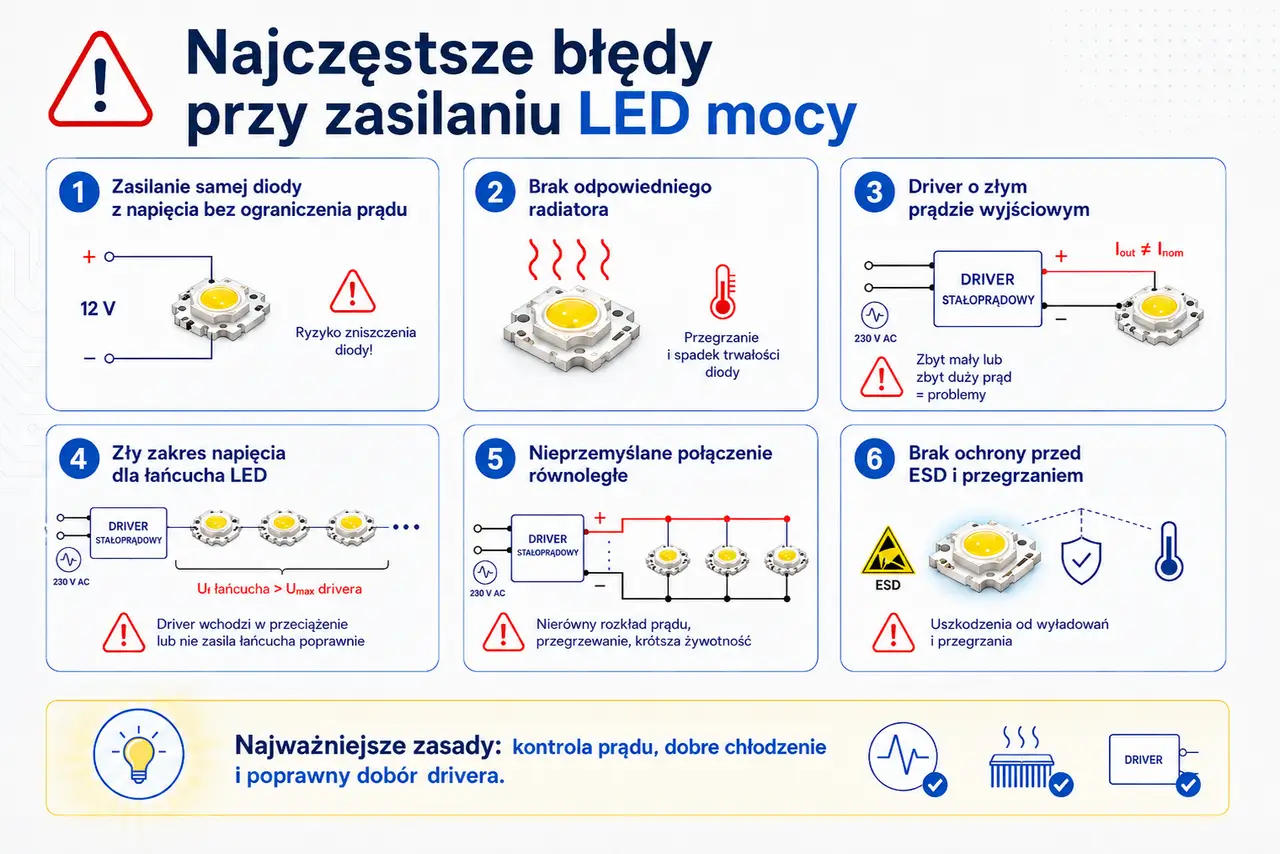

Najczęstsze błędy przy zasilaniu diod LED mocy

• Podłączenie diody bezpośrednio do zasilacza napięciowego – bez ograniczenia prądu dioda może ulec przegrzaniu.
• Brak radiatora – dioda mocy może działać przez chwilę, ale jej temperatura szybko przekroczy bezpieczny poziom.
• Za mały driver – zasilacz pracujący na granicy możliwości może się przegrzewać lub niestabilnie zasilać układ.
• Zły zakres napięcia drivera – driver stałoprądowy musi mieć zakres napięcia dopasowany do liczby diod w szeregu.
• Nieprawidłowe połączenia równoległe – prąd może rozłożyć się nierówno pomiędzy gałęzie.
• Praca na maksymalnym prądzie katalogowym – daje większą jasność, ale często kosztem temperatury i trwałości.
• Brak zabezpieczenia przed ESD – szczególnie przy montażu, lutowaniu i manipulowaniu modułami LED.
• Zamknięcie diody w szczelnej obudowie bez analizy temperatury – nawet dobry radiator może nie wystarczyć, jeżeli ciepło nie ma gdzie uciekać.

Jak zasilać diody LED mocy w praktyce?

Najbezpieczniejsze podejście wygląda następująco:

1. Sprawdź kartę katalogową diody LED lub modułu LED.
2. Ustal zalecany prąd pracy, a nie tylko maksymalny prąd.
3. Policz napięcie przewodzenia całego łańcucha LED.
4. Dobierz driver stałoprądowy o odpowiednim prądzie i zakresie napięcia wyjściowego.
5. Zapewnij chłodzenie: MCPCB, pasta lub podkładka termiczna, radiator, profil aluminiowy lub obudowa odprowadzająca ciepło.
6. Sprawdź temperaturę pracy w realnych warunkach, nie tylko na otwartym stole pomiarowym.
7. Unikaj połączeń równoległych bez wyrównania prądów.
8. Stosuj zabezpieczenia przed ESD, odwrotną polaryzacją, przepięciami i przegrzaniem.
9. Nie projektuj układu na granicy parametrów katalogowych.

Jeżeli projekt ma pracować wiele godzin dziennie, w wysokiej temperaturze otoczenia lub w trudnych warunkach, zapas powinien być większy. W oświetleniu LED liczy się nie tylko to, czy dioda zaświeci po podłączeniu. Liczy się to, czy będzie świecić stabilnie przez tysiące godzin.

Przykład uproszczony

Załóżmy, że chcemy zasilić trzy białe diody LED mocy połączone szeregowo. Każda z nich ma pracować z prądem 700 mA, a jej napięcie przewodzenia wynosi około 3,2 V.

• prąd drivera: 700 mA,
• napięcie jednej diody: około 3,2 V,
• liczba diod: 3,
• napięcie całego łańcucha: około 9,6 V,
• moc układu: około 9,6 V × 0,7 A = 6,72 W.

W takim przypadku należy dobrać driver stałoprądowy 700 mA, którego zakres napięcia wyjściowego obejmuje około 9,6 V, na przykład zakres typu 6–12 V, 9–18 V lub inny zgodny z konkretnym modelem zasilacza. Oprócz tego trzeba zapewnić odpowiedni radiator, ponieważ prawie 7 W mocy w tak małym układzie oznacza realne wydzielanie ciepła.

Słownik podstawowych pojęć

Prąd pracy LED – prąd, z jakim dioda ma pracować w normalnych warunkach, np. 350 mA, 700 mA lub 1050 mA.

Vf, napięcie przewodzenia – napięcie występujące na diodzie podczas świecenia przy określonym prądzie.

Driver LED – zasilacz lub układ sterujący przeznaczony do zasilania diod LED. W przypadku diod mocy najczęściej chodzi o driver stałoprądowy.

CC, constant current – zasilanie stałoprądowe. Driver utrzymuje stały prąd i dopasowuje napięcie.

CV, constant voltage – zasilanie stałonapięciowe. Zasilacz utrzymuje stałe napięcie, np. 12 V lub 24 V.

Temperatura złącza Tj – temperatura wewnątrz struktury półprzewodnikowej diody LED. Ma duży wpływ na trwałość i jasność.

MCPCB – płytka drukowana z metalowym rdzeniem, najczęściej aluminiowym, stosowana do lepszego odprowadzania ciepła z diod LED mocy.

PWM – metoda ściemniania przez szybkie włączanie i wyłączanie diody z regulowanym wypełnieniem impulsu.

L70 – parametr określający czas, po którym strumień świetlny spada do 70% wartości początkowej w określonych warunkach pracy.

FAQ

Czy diodę LED mocy można podłączyć bezpośrednio do zasilacza 12 V?

Nie, jeżeli jest to sama dioda LED mocy bez układu ograniczającego prąd. Do pojedynczych diod mocy i modułów COB należy stosować driver stałoprądowy. Zasilacz 12 V można stosować do gotowych produktów LED zaprojektowanych do pracy z napięciem 12 V, na przykład taśm LED lub modułów z własnym ograniczeniem prądu.

Co jest ważniejsze przy zasilaniu LED mocy: napięcie czy prąd?

W diodach LED mocy najważniejszy jest prąd. Napięcie musi mieścić się w zakresie pracy drivera, ale to prąd decyduje o jasności, temperaturze i bezpieczeństwie pracy diody.

Czy każda dioda LED mocy wymaga radiatora?

W praktyce tak. Dioda LED mocy musi mieć zapewnione skuteczne odprowadzenie ciepła. Może to być radiator, profil aluminiowy, obudowa metalowa lub inny element termiczny dobrany do mocy i warunków pracy.

Czy można łączyć diody LED mocy równolegle?

Można, ale wymaga to ostrożności. W połączeniach równoległych prąd może nie rozkładać się równo pomiędzy gałęzie. Bez dodatkowego wyrównania jedna gałąź może być przeciążona. Bezpieczniejszym rozwiązaniem jest połączenie szeregowe lub osobny driver dla każdej gałęzi.

Dlaczego dioda LED mocy traci jasność mimo poprawnego zasilacza?

Najczęstszą przyczyną jest zbyt wysoka temperatura pracy. Nawet dobrze dobrany driver nie zapewni długiej żywotności, jeżeli dioda nie ma odpowiedniego chłodzenia lub pracuje w zamkniętej, gorącej przestrzeni.

Podsumowanie

Zasilanie diod LED mocy wymaga innego podejścia niż zasilanie klasycznych żarówek lub prostych odbiorników napięciowych. Dioda LED mocy potrzebuje przede wszystkim kontrolowanego prądu, odpowiedniego zakresu napięcia, skutecznego chłodzenia i zabezpieczenia przed przeciążeniami.

Najważniejsza zasada brzmi: nie zasilamy diody LED mocy „na napięcie”, jeżeli nie ma ona własnego ograniczenia prądu. Do pojedynczych diod, modułów COB i łańcuchów LED stosujemy driver stałoprądowy. Do gotowych produktów 12 V lub 24 V, takich jak taśmy LED, stosujemy zasilacze stałonapięciowe zgodne z ich specyfikacją.

Poprawne zasilanie LED mocy to połączenie elektroniki i termiki. Dopiero gdy prąd, napięcie, temperatura i sposób montażu są dobrane razem, dioda LED może pracować stabilnie, jasno i długo.
