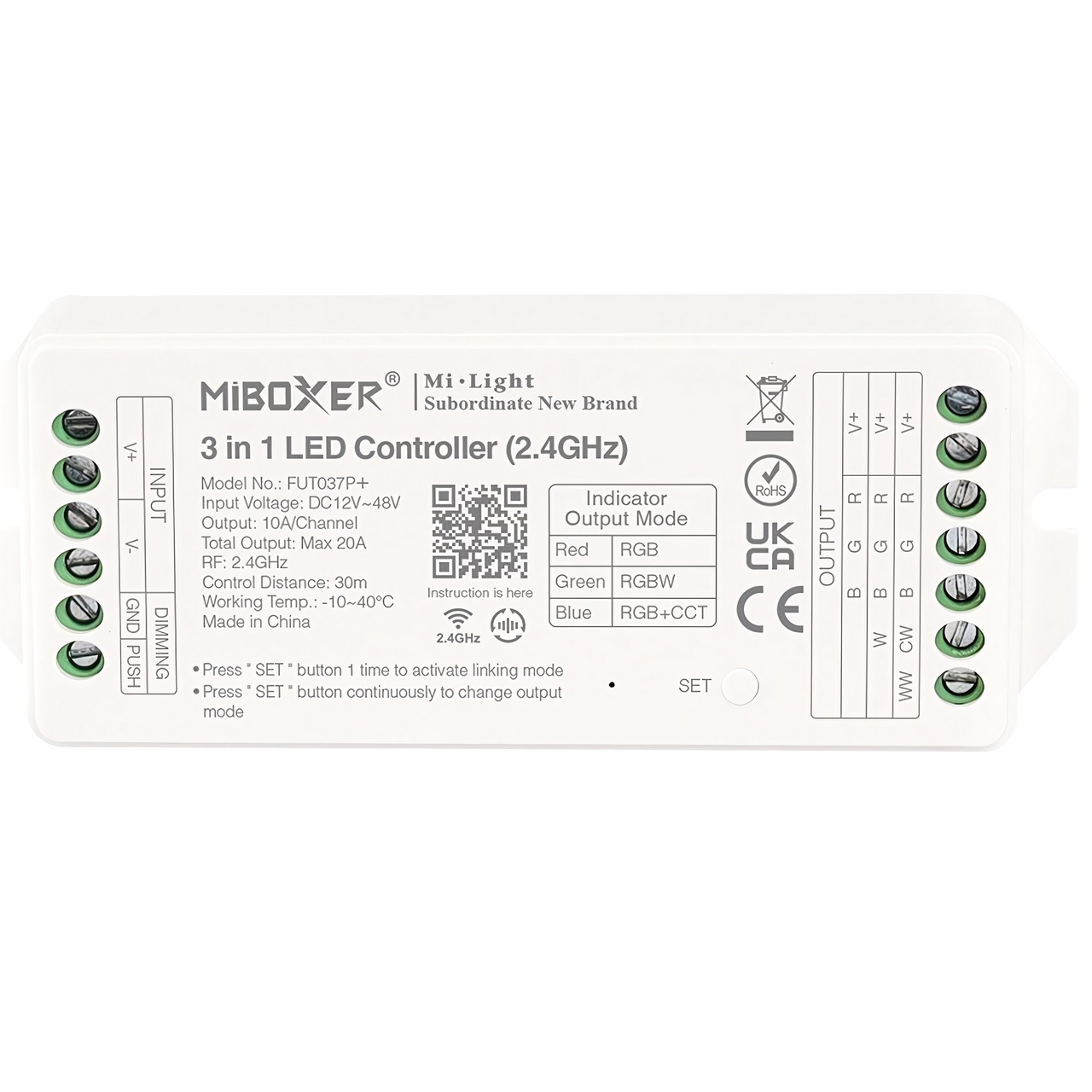

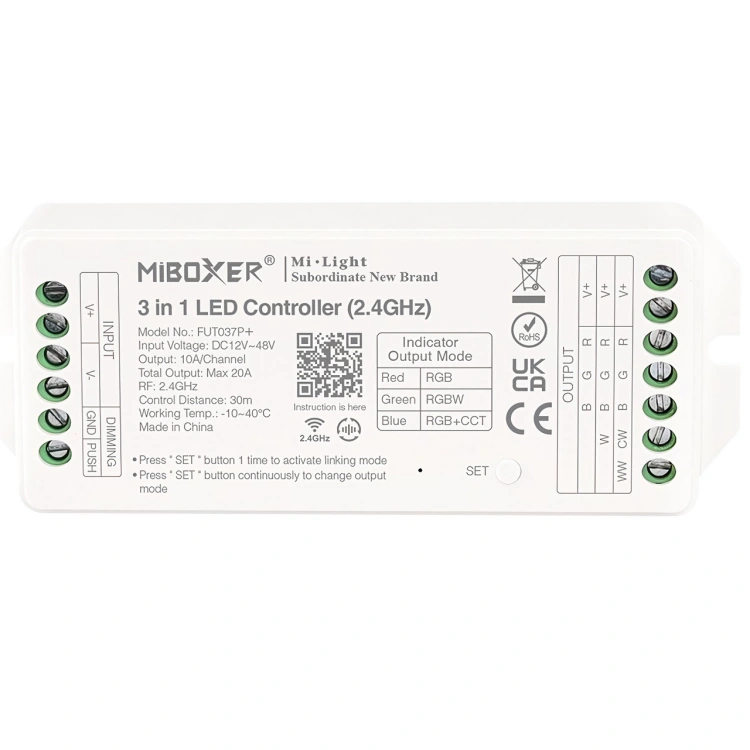

Kontroler LED MiBoxer FUT037P+ RGB RGBW RGB+CCT 12–48V 20A 3w1

MiBoxer FUT037P+ to kontroler LED 3w1 do taśm RGB, RGBW oraz RGB+CCT. Jeden sterownik może pracować w trzech konfiguracjach wyjściowych, dzięki czemu można dopasować go do rodzaju zastosowanej taśmy LED.

Kontroler pracuje z napięciem 12–48V DC, oferuje obciążalność do 10A na kanał oraz maksymalnie 20A łącznie. Komunikacja MiBoxer 2.4G RF umożliwia bezprzewodową obsługę za pomocą kompatybilnych pilotów i paneli, a deklarowany zasięg sterowania wynosi do 30m.

Najważniejsze korzyści MiBoxer FUT037P+

• Kontroler 3w1 – obsługa taśm RGB, RGBW oraz RGB+CCT.
• Zasilanie 12–48V DC – szeroki zakres napięcia wejściowego.
• 10A na kanał – przy maksymalnym całkowitym prądzie wyjściowym 20A.
• MiBoxer 2.4G RF – sterowanie kompatybilnym pilotem lub panelem.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Wejście PUSH – możliwość podstawowego sterowania przewodowym przyciskiem.
• Regulacja koloru, jasności i nasycenia – funkcje zależą od wybranego trybu pracy.
• Regulacja temperatury barwowej – dostępna przy taśmach RGB+CCT.

RGB, RGBW i RGB+CCT – trzy tryby pracy

MiBoxer FUT037P+ umożliwia wybór jednego z trzech trybów wyjściowych. Konfigurację należy ustawić zgodnie z rodzajem podłączonej taśmy LED:

• RGB – sterowanie kolorem, nasyceniem i jasnością,
• RGBW – sterowanie kolorami RGB oraz dodatkowym kanałem światła białego,
• RGB+CCT – sterowanie kolorami RGB oraz światłem białym z regulacją temperatury barwowej.

Tryb pracy wybiera się przyciskiem SET na kontrolerze. Przed uruchomieniem instalacji należy ustawić konfigurację odpowiadającą podłączonej taśmie LED.

Sterowanie MiBoxer 2.4G RF

FUT037P+ komunikuje się bezprzewodowo z urządzeniami sterującymi pracującymi w systemie MiBoxer 2.4G RF. W zależności od zastosowanej taśmy oraz pilota można sterować kolorem, jasnością, nasyceniem i temperaturą barwową.

Deklarowany zasięg połączenia radiowego wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód oraz innych źródeł zakłóceń radiowych.

Kompatybilne piloty i panele MiBoxer 2.4G RF

Pilot ani panel sterujący nie znajduje się w komplecie. Do bezprzewodowej obsługi kontrolera należy dobrać kompatybilne urządzenie pracujące w systemie MiBoxer 2.4G RF.

Kompatybilne urządzenia sterujące wskazane w dokumentacji FUT037P+: FUT100, FUT089S, FUT089, FUT089-B, FUT092, FUT092-B, FUT088, FUT096, FUT096-B, B8, B4, B4-B, T4, B3, B3-B, T3, B0, B0-B, S2-B, S2-W oraz S2-G.

Kompatybilne piloty i panele dostępne w sklepie oraz inne kontrolery przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać elementy systemu bez konieczności wyszukiwania ich osobno.

Nie należy dobierać pilota wyłącznie na podstawie oznaczenia RGB, RGBW lub RGB+CCT. Pilot albo panel musi być zgodny z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji. Przy pracy w trybie RGB+CCT urządzenie sterujące powinno umożliwiać zarówno sterowanie kolorem RGB, jak i temperaturą barwową światła białego.

Sterowanie przyciskiem PUSH

FUT037P+ posiada wejście PUSH umożliwiające przewodowe sterowanie podstawowymi funkcjami oświetlenia. Krótkie naciśnięcie przycisku służy do włączania lub wyłączania światła, natomiast dłuższe naciśnięcie umożliwia regulację jasności.

Pozwala to połączyć sterowanie radiowe MiBoxer 2.4G RF z tradycyjnym przyciskiem zamontowanym w instalacji.

Sterowanie aplikacją i głosem przez bramkę 2.4GHz

Kontroler może zostać włączony do systemu sterowanego ze smartfona po zastosowaniu kompatybilnej bramki MiBoxer 2.4GHz. Sama jednostka FUT037P+ nie posiada wbudowanego WiFi.

Zastosowanie odpowiedniej bramki umożliwia korzystanie z funkcji aplikacji oraz sterowania głosowego obsługiwanego przez dany system.

Sterowanie DMX512 w trybie RGB+CCT

FUT037P+ może współpracować z systemem DMX512 podczas pracy w konfiguracji RGB+CCT. Funkcja wymaga zastosowania dodatkowego transmitera LED DMX512.

Dokumentacja wskazuje MiBoxer FUTD01 jako transmiter przeznaczony do realizacji tej funkcji. Urządzenie jest elementem dodatkowym i nie znajduje się w zestawie z kontrolerem.

10A na kanał i maksymalnie 20A łącznie

Maksymalny prąd pojedynczego kanału wynosi 10A, natomiast całkowity prąd wszystkich wykorzystywanych kanałów nie może przekroczyć 20A. Oznacza to, że oznaczenia 5 × 10A nie należy interpretować jako dopuszczalnego łącznego obciążenia 50A.

Karta produktu podaje maksymalną moc do 240W przy 12V DC oraz do 960W przy 48V DC. Przy doborze zasilacza i taśmy LED należy uwzględnić napięcie instalacji oraz całkowity pobór prądu wszystkich wykorzystywanych kanałów.

Retransmisja sygnału i synchronizacja

System MiBoxer 2.4G RF umożliwia przekazywanie sygnału pomiędzy współpracującymi kontrolerami znajdującymi się w odpowiednim zasięgu. Pozwala to rozbudować instalację o kolejne odbiorniki sterowane z tego samego systemu.

Kontrolery obsługują również synchronizację trybów dynamicznych przy odpowiedniej konfiguracji i sterowaniu tym samym pilotem.

Parametry techniczne

• Producent: MiBoxer
• Model: FUT037P+
• Rodzaj urządzenia: kontroler LED 3w1
• Obsługiwane tryby: RGB / RGBW / RGB+CCT
• Napięcie wejściowe [V DC]: 12–48
• Prąd wyjściowy [A/kanał]: maks. 10
• Całkowity prąd wyjściowy [A]: maks. 20
• Moc maksymalna przy 12V [W]: 240
• Moc maksymalna przy 48V [W]: 960
• Komunikacja: RF 2.4GHz
• Zasięg sterowania [m]: do 30
• Sterowanie przewodowe: PUSH
• Typ połączenia wyjściowego: wspólna anoda
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40
• Wymiary [mm]: 119 × 47 × 23
• Kolor obudowy: biały
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer FUT037P+ jest przeznaczony do sterowania analogowymi taśmami LED RGB, RGBW oraz RGB+CCT pracującymi z napięciem od 12V do 48V DC. Jeden kontroler może zostać skonfigurowany odpowiednio do rodzaju zastosowanej taśmy.

Model sprawdzi się w instalacjach wymagających większej obciążalności prądowej oraz sterowania kolorem, jasnością, nasyceniem lub temperaturą barwową. System MiBoxer 2.4G RF pozwala także rozbudowywać instalację o kolejne kompatybilne urządzenia.

Pasujące piloty, panele, bramki oraz kontrolery do rozbudowy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
